天然气罗茨流量计安全操作及保养规程天然气罗茨流量计是一种常见的气体流量计，它使用罗茨齿轮内部互相啮合的原理来测量气体流量。
由于气体的特性和罗茨齿轮的结构，天然气罗茨流量计的使用需要注意一些安全操作和保养规程，以确保仪器的正常使用和使用寿命。
本文将详细介绍天然气罗茨流量计的安全操作和保养规程。
安全操作在使用天然气罗茨流量计时，必须注意以下安全操作：1. 电气安全天然气罗茨流量计通常需要与电源进行连接，因此需要注意以下电气安全：•确认电源是否符合仪器的要求；•仅在通电前连接电缆；•禁止操作电动部件。
仪器的电动部件包括电机、减速机等。
在仪器运转期间，禁止任何人员触摸这些部件。
2. 操作安全使用天然气罗茨流量计时需要注意以下操作安全：•仅许可经过培训的人员操作；•具有气体检测仪器，用于检测气体泄漏，尤其是有毒气体泄漏；•若存在爆炸危险，使用防爆型气体流量计；•为防止爆炸，不得在容器内进行维修。
•在对天然气罗茨流量计进行定期校准时，必须对规格和安装位置进行确认。
•禁止将流量计安装在不考虑气态动力学漩涡的位置。
3. 温度安全在天然气罗茨流量计的使用过程中，会产生一定的热量，因此需要注意以下温度安全：•不要在高温或潮湿的环境中使用和存储天然气罗茨流量计；•在温度变化较大的环境中使用时，需要留意仪器的保温和散热。
保养规程为确保天然气罗茨流量计的长期稳定运行，需要进行以下保养规程：1. 每日保养•检查仪器上是否有异物或损伤，如遇到异物或损伤，应立即报告维修；•使用恰当的清洁剂对传感器等部位进行清洁；•定期清洁气流管道内的应变片和传感器，可以使用专用工具对其进行清洁。
2. 定期保养•首先，需要根据压力和温度的变化对仪器进行校准。
校准不当将导致计量误差。
•在流量计导管内一段时间后，积聚的尘土必须清除才能恢复原始准确的测量数据。
•定期加油充满传动中的高压轴承和低压轴承。
这样可以延长气体流量计的寿命并提高传动效率。
•时常检查并清洁气体流量计内部零件和气体流向，注意防止灰尘和异物积累于气流管道内，以营造气流通畅的环境，保证气体流动的稳定性，以保障测量精准水平和气体流量计的寿命。
罗茨流量计性能及注意事项在使用腰轮流量计之前，我们首先要了解一下要论流量计的主要技术性能。
首先要严格执行中华人民共和国专业标准JB/T9242-1999《容积式流量计通用技术条件》，1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.02、工作温度（℃）：-10℃～60℃3、介质粘度（mPa.s）：0.6～1504、精确度等级：0.5 0.25、流量范围（m3/h）使用粘度可达2000mPa.S或更高，超过150mPa.S时■外形及安装尺寸连接法兰标准：JB/T79-82-94罗茨流量计又称气体腰轮流量计，主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。
它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。
而且我们要按照被测量的流体性质和流动情况来选择腰轮流量计的规格和型号，合理的安装。
在使用罗茨流量计之前，首先要考虑自己的环境是否适合选用罗茨流量计。
然后我们来看一下罗茨流量计安装使用的注意事项。
流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。
*当被测液体含有气体时，流量计前应安装气体分离器。
*不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。
*流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。
*严禁用水校验铸铁、铸钢材质组成的流量计。
*流量计在使用时流量大小不得超过技术要求，流量计正常工作在最大流量70~80%为优。
*被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。
*流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。
*节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。
*严禁使用扫线蒸汽通过流量计。
*在连续使用部门，流量计需加旁通管道。
安装使用前一定要严格遵守以上几点，避免为您带来不必要的麻烦。
罗茨腰轮流量计安全操作及保养规程罗茨腰轮流量计是一种常用于液体、气体计量的流量计，具有高精度、稳定性好、适应范围广等特点。
但是，对于机器的正确操作和定期维护保养也是至关重要的，本文将就罗茨腰轮流量计的安全操作及保养规程进行介绍。
一、安全操作1.接地操作首先，使用该设备前需接地。
如果没有正确的接地，会产生静电，因为流量计通常用于测量易燃易爆气体或液体，这可能导致事故发生。
因此，务必注意接地操作。
2.验证安全阀在操作前必须验证安全阀的状态。
如果放气操作在正常运行前没有得到正确的执行，可能导致意外的气体喷出，在机器运转的过程中容易受到损伤。
在启动前，请确认胶垫与安全阀的连接情况是否恰当。
如果带接口处损坏或不合格，会导致泄气。
因此，正确验证安全阀非常重要。
3.操作指南操作前，务必参照说明书进行操作，因为如果操作不当，装置操作不当概能导致人身伤害或者其他事故发生。
使用罗茨腰轮流量计的过程中禁止瞬间气流或液流的急速增加，因为这种情况会导致法兰螺栓松动，甚至出现裂纹。
4.停机操作结束操作后，关闭罗茨腰轮流量计上的出口管道。
同时，管道内会存在一部分残余油或其他物质，需要在停机前将其排干。
在没有排干这些物质时，可能导致事故发生。
二、保养规程1.线缆检查定期检查线缆的连接情况是否紧密，是否变形损坏，以免线路损坏。
2.润滑油更换缸体内贴有标签，标注了所需润滑油的牌号和添加量，按要求定期更换润滑油。
3.清洗罗茨腰轮流量计定期清洗罗茨腰轮流量计，清洗时，先用低压水道或软毛刷清理脏污，并用温洗涤或者其他专用清洁剂杀菌消毒。
不可用酸、碱或其他腐蚀性清洁剂进行清洗，这可能会导致损害。
4.过热保护检查定期检查油温和过热保护器的状态。
如果发现异常，立即停机并检查。
5.阀门保养定期检查罗茨腰轮流量计阀门的状态，阀门开闭是否灵活。
若出现损坏或者阀门卡死的情况需要进行及时修理和维护。
6.垫片检查定期检查垫片是否老化变异或者变形，垫片需要定期更换或者修补，以免造成泄露，导致事故发生。
LL-罗茨流量计使用手册
一、培训对象：
采购、设计、使用、管理、安装、检定、维修等人员。
二、培训目的：
通过培训，使之达到了解（流量计的技术性能，工作原理、基本结构、正确安装、准确检定和维修保养等知识。
三、培训项目：
1、流量计技术性能（见使用说明书第1页）
2、流量计工作原理（见使用说明书第1-2页）
3、流量计结构（见使用说明书第2-4页）
4、流量计安装（见使用说明书第5-9页）
5、流量计误差的检定及修正（见使用说明书第11页）
6、流量计使用与维修（见使用说明书第11-12页）
整个培训过程就是读懂LL罗茨流量计使用说明书。
四、培训考核：
依据被培训人员工作性质不同，考核的项目应有不同，只求在使用说明书中找到答案，能熟练操作全过程即可。
哈尔滨市胜达仪表有限责任公司
2009年4月6日。
罗茨流量计使用方法安全操作及保养规程1. 引言罗茨流量计是一种常用的流量计，广泛应用于石油、化工、冶金、建材等工业领域。
正确的使用和操作罗茨流量计，以及定期的保养维护，能够确保其正常运行和使用寿命。
本文档将介绍罗茨流量计的使用方法、安全操作注意事项以及保养规程。
2. 罗茨流量计使用方法2.1 安装位置选择安装罗茨流量计时，应选择在无震动、无腐蚀、无强烈电磁场干扰的环境中，远离高温、高压和易燃易爆场所。
安装位置应使流量计与管道轴线垂直，并确保独立支撑，以减少震动对流量计的影响。
2.2 连接管路在进行管路连接时，应确保管路的密封性和连接的可靠性。
使用合适的密封垫圈或垫片，并正确拧紧螺栓，防止泄漏。
2.3 电气接线在进行电气接线时，应遵循电气安装规范。
接线前应切断电源，确保安全。
根据流量计的型号和规格，正确连接电源、信号线和地线。
2.4 使用注意事项•在使用罗茨流量计前，应进行预热程序，确保温度稳定。
•使用过程中，要定期检查流量计的运行状态和指示是否正常。
•严禁拆卸流量计内部零件，并不得随意更换流量计的配件。
•严禁超负荷使用流量计，避免损坏设备。
3. 罗茨流量计安全操作注意事项3.1 防爆措施罗茨流量计应安装在无爆炸危险的区域，并与易燃易爆物保持一定安全距离。
在爆炸性环境中使用时，应采取相应的防爆措施，如使用防爆外壳或采取防静电措施等。
3.2 防尘防湿罗茨流量计在使用过程中应避免进水、受潮和受灰尘污染。
应将其安装在干燥、通风良好的场所，并视工况需求采取相应的防护措施。
3.3 电气安全在进行电气连接时，应确保符合相关安全规范，遵循正确的接线方法。
使用过程中应定期检查电气设备的接地情况和绝缘状态，以确保电气安全。
3.4 安全操作流程•在使用前，要对流量计进行检查，确保各部件正常运行。
•掌握并遵循操作手册中的操作流程和规范，严禁违规操作。
•在操作过程中，应保持清洁环境，防止异物进入或堵塞流量计。
•若发现异常情况或故障，应及时停机并联系维修人员进行处理。

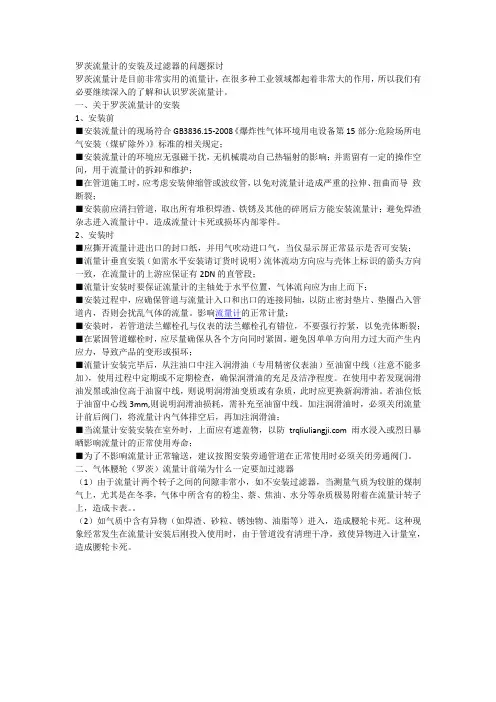

罗茨流量计的安装及过滤器的问题探讨罗茨流量计是目前非常实用的流量计，在很多种工业领域都起着非常大的作用，所以我们有必要继续深入的了解和认识罗茨流量计。
一、关于罗茨流量计的安装1、安装前■安装流量计的现场符合GB3836.15-2008《爆炸性气体环境用电设备第15部分:危险场所电气安装（煤矿除外）》标准的相关规定；■安装流量计的环境应无强磁干扰，无机械震动自己热辐射的影响；并需留有一定的操作空间，用于流量计的拆卸和维护；■在管道施工时，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸、扭曲而导致断裂；■安装前应清扫管道，取出所有堆积焊渣、铁锈及其他的碎屑后方能安装流量计；避免焊渣杂志进入流量计中。
造成流量计卡死或损坏内部零件。
2、安装时■应撕开流量计进出口的封口纸，并用气吹动进口气，当仪显示屏正常显示是否可安装；■流量计垂直安装（如需水平安装请订货时说明）流体流动方向应与壳体上标识的箭头方向一致，在流量计的上游应保证有2DN的直管段；■流量计安装时要保证流量计的主轴处于水平位置，气体流向应为由上而下；■安装过程中，应确保管道与流量计入口和出口的连接同轴，以防止密封垫片、垫圈凸入管道内，否则会扰乱气体的流量。
影响流量计的正常计量；■安装时，若管道法兰螺栓孔与仪表的法兰螺栓孔有错位，不要强行拧紧，以免壳体断裂；■在紧固管道螺栓时，应尽量确保从各个方向同时紧固，避免因单单方向用力过大而产生内应力，导致产品的变形或损坏；■流量计安装完毕后，从注油口中注入润滑油（专用精密仪表油）至油窗中线（注意不能多加），使用过程中定期或不定期检查，确保润滑油的充足及洁净程度。
在使用中若发现润滑油发黑或油位高于油窗中线，则说明润滑油变质或有杂质，此时应更换新润滑油。
若油位低于油窗中心线3mm,则说明润滑油损耗，需补充至油窗中线。
加注润滑油时，必须关闭流量计前后阀门，将流量计内气体排空后，再加注润滑油；■当流量计安装安装在室外时，上面应有遮盖物，以防雨水浸入或烈日暴晒影响流量计的正常使用寿命；■为了不影响流量计正常输送，建议按图安装旁通管道在正常使用时必须关闭旁通阀门。
……………………………………………………………………………………………………目录1 概述 (1)1.1 产品主要特点 (1)2 工作原理与结构特征 (2)2.1流量计工作原理 (2)2.2 流量计结构 (2)3技术性能指标 (3)3.1精度等级 (3)3.2典型误差曲线 (3)3.3机械性能指标 (3)3.4电气性能指标 (4)4 流量计外形尺寸 (5)5 安装与使用 (6)5.1流量计安装 (6)5.2流量计使用 (8)6检定与故障处理 (13)6.1 检定 (13)6.2 故障处理 (14)7安全警语 (14)8 维修保养 (14)8.1日常维护 (15)8.2检查周期 (15)9包装、运输及贮存 (15)9.1包装 (15)9.2 运输 (15)9.3贮存 (15)10 开箱检查 (16)11流量计选型 (16)附录天然气物理性质表 (17)…………………………………………………………………………JLLQ系列气体智能罗茨流量计1 概述JLLQ系列气体智能罗茨流量计是我公司吸取了国内外流量仪表的先进技术，自行设计研发的产品。
该产品集流量、压力、温度检测功能于一体，并能进行压力、温度、压缩因子自动补偿的新一代流量计。
该系列产品因配置流量积算仪型号不同，可分为普通型气体罗茨流量计和设定型气体罗茨流量计两大类型产品。
本系列产品适用于餐饮、宾馆等行业的燃气商业结算，输配管网燃气计量，燃气调压站计量，工业和民用锅炉等燃气计量。
本系列产品有隔爆和本安两种防爆型式，经国家防爆电气产品质量监督检验中心(CQST)检定认可，符合国家标准GB 3836.1-2010、GB3836.2-2010、GB3836.4-2010有关规定。
隔爆型防爆标志为Ex d ⅡB T4 Gb，本安型防爆标志为Ex ia ⅡB T4 Ga，防护等级为IP65。
产品执行国家检定规程JJG 633-2005《气体容积式流量计检定规程》和企业标准Q/HJY002-2011《气体腰轮流量计》；并获得了ISO9001质量管理体系认证证书。
气体罗茨流量计参数安全操作及保养规程1. 引言气体罗茨流量计是一种常用于测量气体流量的设备，广泛应用于化工、环保、石油等领域。
本文将介绍气体罗茨流量计的参数、安全操作以及保养规程，以确保其正常运行和延长使用寿命。
2. 气体罗茨流量计参数气体罗茨流量计的参数包括测量范围、精度等。
在使用气体罗茨流量计时，必须要对这些参数进行正确的设置和调整，以保证测量结果的准确性。
2.1 测量范围气体罗茨流量计的测量范围应根据实际需求进行设置。
过大或过小的测量范围都会导致测量误差增大或无法测量的情况发生。
2.2 精度气体罗茨流量计的精度是指其测量结果与真实值之间的偏差。
通常用百分比表示，比如精度为±2%。
在检测和校准气体罗茨流量计时，应特别注意其精度问题，以确保测量结果的准确性。
3. 气体罗茨流量计安全操作规程在操作气体罗茨流量计时，必须要遵守一定的安全操作规程，以确保人身安全和设备正常运行。
以下是一些常见的安全操作规程：3.1 确保操作环境安全在使用气体罗茨流量计时，必须要确保操作环境的安全。
不得在易燃、易爆、有腐蚀性等危险环境中操作。
同时，需要确保周围没有阻挡物，以便进行正常的安装、维护和操作。
3.2 正确启动和停止在启动和停止气体罗茨流量计时，需要按照正确的操作流程进行。
首先，确保气体供应和电源正常，并检查相关连接是否牢固。
启动时，应缓慢增加气体流量，以避免突然增大的气体冲击。
停止时，应先减小气体流量，再切断气体供应和电源。
3.3 定期检查和维护定期检查和维护是保证气体罗茨流量计正常运行和延长寿命的关键。
可根据生产厂家提供的维护手册进行操作。
主要包括以下内容：•清洁：定期清洁罗茨流量计的内部和外部部件，去除尘土和杂物，以保持其正常运行。
•校准：定期进行校准，以保证测量结果的准确性。
•润滑：要注意罗茨流量计的轴承部分，定期使用适当的润滑油进行润滑。
3.4 避免过载在使用气体罗茨流量计时，要避免超过其额定测量范围，以免造成设备损坏或误差增大。
罗茨流量计安装维护手册WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-腰轮流量计安装维护手册一、流量计安装方式2、罗茨流量计水平安装水平安装水平安装配IC 卡控制器1、罗茨流量计垂直安装141气体.智能罗茨流量计 2.视油孔 3.注油孔 4.过滤器23注明：推荐安装方式为垂直安装（有利于排污），但中间需要焊接一段弯管段，需要仔细清洗管道内焊渣，对施工方要求较高。
同时也允许使用水平安装方式。
室外安装时，上部应有遮盖物或安装在计量箱内，以防止雨淋和曝晒。
流量计周围不得有强磁场干扰和强烈的机械振动。
三、流量计的使用和维护流量计务必要等间距、前后同轴、法兰面平行安装！二、流量计安装要求平行、同轴L等距离合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。
应缓慢开启阀门（开启时间不少于15s ），逐步增加流速。
换油，在使用过程中若发现润滑油发黑或油位高于视镜中心2mm ，则说明油已变质或有杂质，此时应更换新的润滑油（通常换油周期为3～5年）。
油位2、加注润滑油- 流量计投入运行后，务必对流量计按要求加入专用润滑油！！！油位加油 窥油窥油中心线1、 防止快速启动造成超流量运行必须做到有压启动,缓慢开启阀门。
先开进气口、再开出气口ONOFF →ON四、流量计清洗简单清洗- 务必安装过滤装置 - 定期清理过滤器内的脏物2、 过滤保护进气口出气口后端盖放油口 加油口1.第一步：将表内润滑油放掉，储存起来（可重复使用），后端盖拆下。
如下图所示：2.第二步：用干净的汽油或其他洗涤剂，灌入进气口，同时转动同步齿轮，不断循环清洗，直至转动灵活。
五、现场维修步骤1、故障现象：表不计量同步齿轮故障图片显示：①.无流量通过，检查供气压力，开阀调节流量。
②.检查确认管道流量是否大于仪表始动流量。
③.转子被脏物卡住，拆下流量计，彻底清除管道内焊渣等脏物。
④.安装应力过大，重新安装，排除管道安装应力。
天然气罗茨流量计腰轮流量计安全操作及保养规程一、天然气罗茨流量计的安全操作1.1在操作之前，需要对天然气罗茨流量计进行外观检查，检查各部件是否有松动、损坏或异常情况。
1.2接通电源之前，检查电源线、开关和接地线是否正常。
1.3天然气罗茨流量计应放置在坚固的工作台上，并保持平稳。
1.4操作人员必须通过专业培训，并熟悉仪器的使用方法和各项指标。
1.5在操作过程中，应遵循操作手册中的操作步骤和要求。
1.6在操作过程中，应保持仪器的清洁，防止灰尘和异物进入仪器。
1.7操作结束后，应及时关闭电源，并将仪器进行清理和维护。
二、天然气罗茨流量计的保养规程2.1定期对天然气罗茨流量计进行外观检查，包括各部件的紧固情况、密封件的磨损情况等。
2.2定期对天然气罗茨流量计进行内部清理，清除灰尘和杂物。
2.3定期对天然气罗茨流量计的电源线进行检查，确保电源线的安全可靠。
2.4当仪器出现故障时，应及时找专业人员进行检修和维护。
2.5不得私自拆卸和更换仪器的核心零部件。
2.6在仪器暂时不使用时，应妥善保管，避免受潮或受损。
三、腰轮流量计的安全操作3.1在操作之前，需要对腰轮流量计进行外观检查，检查各部件是否有松动、损坏或异常情况。
3.2腰轮流量计应安装在坚固的管道上，确保连接稳固。
3.3操作人员必须穿戴相关的个人防护设备，并确保操作环境的安全。
3.4在操作过程中，应根据需要进行严格的防爆措施，避免火源和可燃物接触。
3.5在操作过程中，应根据操作手册的要求进行相应的操作步骤。
3.6在操作结束后，应及时关闭设备，并清理相关工作区域。
四、腰轮流量计的保养规程4.1定期对腰轮流量计进行外观检查，包括各部件的紧固情况、密封件的磨损情况等。
4.2定期对腰轮流量计进行内部清理，清除灰尘和杂物。
4.3定期对腰轮流量计的传感器进行校准，确保测量的准确性。
4.4当仪器出现故障时，应及时找专业人员进行检修和维护。
4.5不得私自拆卸和更换仪器的核心零部件。
