金属线槽(电缆桥架) 接地若干问题探析

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电缆桥架摆放、使用安全事项及接地要求(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电缆桥架摆放、使用安全事项及接地要求(最新版)电缆桥架的摆放非常重要，如不注意，就会导致电缆扭曲变形、霉变、脱胶、油漆暴裂，或者鼓泡、退色，因此在摆放桥架的时候要注意以下两点：1.要平稳放置。

为防止扭曲变形，应及时用硬纸片或薄木片垫平地面。

2.要注意摆放位置。

不要紧靠墙壁和潮湿处，以防止霉变、脱胶，防止变形、油漆暴裂、鼓泡、退色。

电缆桥架的使用安全事项：1.平稳放置物件，沉重物件应放置底部，防止重心不稳造成翻倒;以防门面凸出变形。

2.不要贴近金属部件位置玩耍，避免不慎伤害。

电缆桥架的接地要求：l电缆桥架及其支吊架和引入或引出金属电缆导管.必须进行保护接地。

且必须符合下列规定：(1)金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接。

(2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2。

(3)镀锌电缆桥架间连接板的两端可不作接地跨接线.但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓。

2、当允许利用电缆桥架构成接地干线回路时.电缆桥架及其支、吊架、连接板应能承受接地故障电流.并满足热效应的要求。

3、作为接地干线的电缆桥架.其托盘、梯架端部之间的连接电阻应不大于0.0003Ω。

4、当利用电缆桥架作接地干线时，桥架全线各种伸缩缝和软连接处应采用铜软导线或编织铜线连接，其截面应不小于16mm2。

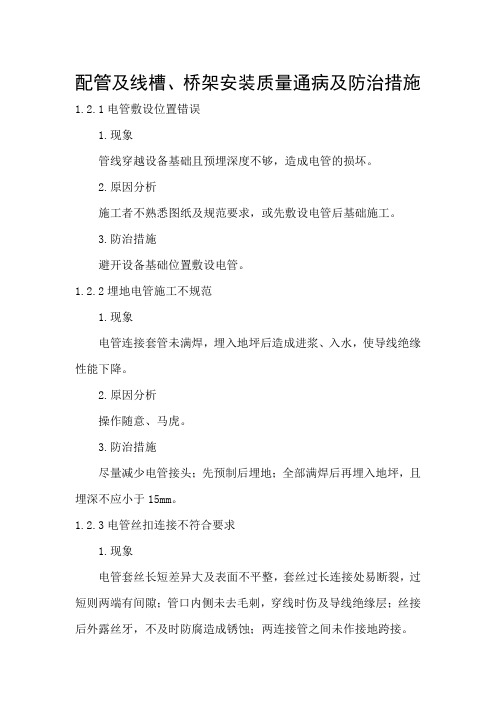

配管及线槽、桥架安装质量通病及防治措施1.2.1电管敷设位置错误1.现象管线穿越设备基础且预埋深度不够，造成电管的损坏。

2.原因分析施工者不熟悉图纸及规范要求，或先敷设电管后基础施工。

3.防治措施避开设备基础位置敷设电管。

1.2.2埋地电管施工不规范1.现象电管连接套管未满焊，埋入地坪后造成进浆、入水，使导线绝缘性能下降。

2.原因分析操作随意、马虎。

3.防治措施尽量减少电管接头；先预制后埋地；全部满焊后再埋入地坪，且埋深不应小于15mm。

1.2.3电管丝扣连接不符合要求1.现象电管套丝长短差异大及表面不平整，套丝过长连接处易断裂，过短则两端有间隙；管口内侧未去毛刺，穿线时伤及导线绝缘层；丝接后外露丝牙，不及时防腐造成锈蚀；两连接管之间未作接地跨接。

2.原因分析未控制好套丝长度，管口内侧不去毛刺，忽视丝接处的防腐处理及接地跨接。

3.防治措施(1)按表6-1要求控制套丝长度，电管连接后，两侧的丝牙应外露2-3牙。

表6-1 电管直径与套丝长度关系(2)检查管口内侧无毛刺后再与束节连接；若毛刺未去尽，应用圆锉在其内侧再镗锉一遍，直至去尽毛刺。

(3)丝接处两端用6mm圆钢做接地跨接，两侧的焊接长度应不小于36mm，且进行两面焊；丝接处外露丝牙及接地跨接的焊接部位，必须先刷防锈漆再刷面漆，以防锈蚀。

1.2.4电管焊接连接不符合规范要求1.现象采用对接焊，牢固性差且管内径变小，穿线困难；套管焊接两管口错边，使穿线困难或损坏导线表面；管壁焊穿；薄壁电管采用焊接连接。

2.原因分析不规范施工；两管不在同一轴线；焊接方法不对。

3.防治措施(1)严禁对接焊连接。

(2)套管焊接时，使两管处在同一轴线且固定后再焊接。

(3)宜采用气焊连接。

(4)薄壁电管严禁采用焊接连接，必须采取丝接。

1.2.5金属电管敷设前不作防腐处理1.现象交工时电管已严重锈蚀。

2.原因分析未按规范要求对电管进行有效的防腐处理。

3.防治措施(1)金属电管应作防腐处理。

金属线槽配线安装工程注意的质量问题（1）支架与吊架固定不牢：主要缘由是金属膨胀螺栓的螺母未拧紧，或者是焊接部位开焊，应准时将螺栓上的螺母拧紧，将开焊处重新焊牢。

金属膨胀螺栓固定不牢，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应准时修复。

（2）支架或吊架的焊接处未做防腐处理：应准时补刷遗漏处的防锈漆。

（3）爱护地线的线径和压接螺钉的直径不符合要求，应全部按规范要求执行。

（4）线槽穿过建筑物的变形缝时未做处理：过变形缝的线槽应断开底板，并在变形缝的两端加以固定，爱护地线和导线留有补偿余量。

（5）线槽接茬处不平齐，线槽盖板有残缺，线槽与管连接处的护口破损遗漏，暗敷线槽未做检修人孔：应调整加以完善。

（6）导线连接时，线芯受损，缠绕圈数和倍数不符合规定要求，涮锡不饱满，绝缘层包扎不严密：应根据导线连接的要求重新进行导线连接。

（7）线槽内的导线放置杂乱无章：应将导线理顺平直，并绑扎成束。

（8）竖井内配线未做防坠落措施：应按要求予以补做。

（9）不同电压等级的线路，敷设于同一线槽内，应分开。

（10）切割钢结构或轻钢龙骨：应准时实行补救措施，进行补焊加固。

（1）支架与吊架固定不牢：主要缘由是金属膨胀螺栓的螺母未拧紧，或者是焊接部位开焊，应准时将螺栓上的螺母拧紧，将开焊处重新焊牢。

金属膨胀螺栓固定不牢，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应准时修复。

（2）支架或吊架的焊接处未做防腐处理：应准时补刷遗漏处的防锈漆。

（3）爱护地线的线径和压接螺钉的直径不符合要求，应全部按规范要求执行。

（4）线槽穿过建筑物的变形缝时未做处理：过变形缝的线槽应断开底板，并在变形缝的两端加以固定，爱护地线和导线留有补偿余量。

（5）线槽接茬处不平齐，线槽盖板有残缺，线槽与管连接处的护口破损遗漏，暗敷线槽未做检修人孔：应调整加以完善。

（6）导线连接时，线芯受损，缠绕圈数和倍数不符合规定要求，涮锡不饱满，绝缘层包扎不严密：应根据导线连接的要求重新进行导线连接。

电缆桥架安装施工要求与规X1 一般规定1．1 本章适用于电压为10KV与以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.4 金属桥架与其支架和引入或引出的金属电缆导管必须接地〔PE〕或接零〔PEN〕可靠，且必须符合如下规定: １．金属桥架与支架全长应不少于2处与接地〔PE〕或接零〔PEN〕干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备: １．按照已批准的施工组织设计〔施工方案〕进展技术、安全交底。

２．施工执行工艺标准、图集、规X齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位与设计单位协商好，并作好记录，以保证施工顺利进展。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格与型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件与支、吊架立柱与型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进展，不应有误，应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘与梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。

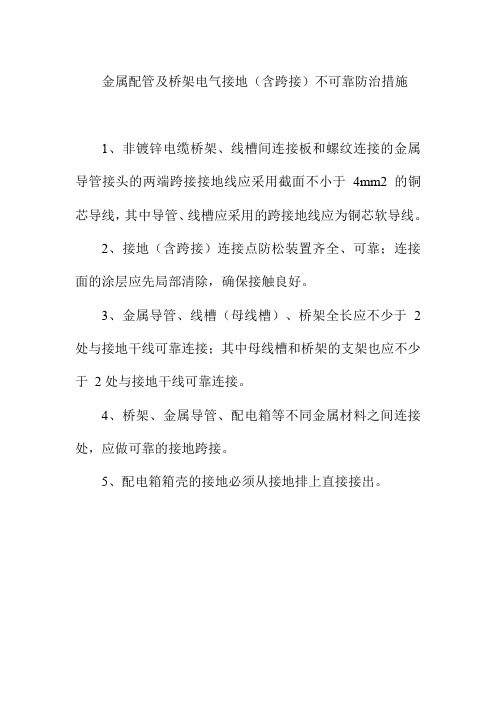

金属配管及桥架电气接地（含跨接）不可靠防治措施
1、非镀锌电缆桥架、线槽间连接板和螺纹连接的金属导管接头的两端跨接接地线应采用截面不小于4mm2的铜芯导线，其中导管、线槽应采用的跨接地线应为铜芯软导线。

2、接地（含跨接）连接点防松装置齐全、可靠；连接面的涂层应先局部清除，确保接触良好。

3、金属导管、线槽（母线槽）、桥架全长应不少于2处与接地干线可靠连接；其中母线槽和桥架的支架也应不少于2处与接地干线可靠连接。

4、桥架、金属导管、配电箱等不同金属材料之间连接处，应做可靠的接地跨接。

5、配电箱箱壳的接地必须从接地排上直接接出。

建筑电气工程线缆敷设常见问题与防治摘要：电缆作为电气工程的基础设施，保证电缆的敷设质量对电气工程的质量和安全起着积极的作用。

本文分析了常见的电缆敷设方法，总结了管道敷设和线槽桥架敷设过程中遇到的常见问题，并提出了相应的预防和处理措施，希望为电缆敷设的质量控制提供帮助和参考。

关键词：建筑电气工程；线缆敷设；常见问题；防治1线缆敷设常见问题1.1线缆材料质量问题（1）电缆外部的塑料层厚度不够，塑料外层的厚度不能满足规定要求，导致耐磨防水强度不足，阻燃性低，绝缘能力差，绝缘层的安全性能不合格。

（2）电缆钢管的镀锌层不符合亮度要求，且有许多毛刺，导致耐腐蚀性差。

对于电缆中芯的导电部分，存在诸如截面尺寸小于标称值之类的问题，导致电缆的电阻率增加。

至于电能损失的增加，加热条件高于预期的设计效果。

（3）电缆敷设的附属设备是配电箱，配电箱的问题是其箱板和塑料外壳的厚度不足，导致结构强度不足。

1.2现代建筑电气线缆敷设的常见问题在电气线缆质量和施工中，在材料、零部件、成品或半成品、技术设备等方面存在质量缺陷，安装与施工配合不当，土建工程设计协调，设计次序不协调，不同专业之间的界面关系不协调。

比如涉及到电力建筑的布线，就极易产生质量问题。

聚氯乙烯管道取代了金属管道，黑铁管道取代了镀锌管道，薄壁管道取代了厚壁管道；螺纹的弯度不合格，有弯折，起皱，磕碰，死弯等现象；管道没有过渡盒，进盒导线不均等，管口没有进行保护或锁紧，金属喷嘴筒体没有进行直接处理和焊接，镀锌管和薄壁钢管没有使用螺丝和焊缝进行连接，钢管没有落在地上，导致了基础不可靠。

而在生产实践中，厚壁钢管通常采用对焊方式进行焊接，从而产生了内壁结瘤现象。

在穿线作业中，很容易损坏绝缘层。

同时，在薄壁管道中，也有可能出现烧穿的情况。

如果，将厚壁管换成了薄壁管，将金属管换成了PVC管，又或是穿线管的半径不够大，并出现弯折，这些问题会增大死弯问题发生的几率。

另外，若在拐弯处未按要求设置过渡盒，且未对管道的毛刺进行处理，则会造成穿线管追量问题及接口不紧。

电线电缆桥架安装缺陷是什么
电缆桥架安装常见质量缺陷：
1、金属电缆桥架及其支架全长没做可靠接地（2处）；
2、未按规范要求设置伸缩节；
3、电缆桥架与托架间未固定，桥架支架未做接地跨接线；
4、穿越防火分区未做防火封堵；
5、铝合金桥架与钢支架间未做防电化腐蚀的绝缘处理；
6、桥架弯头、三通等不使用与桥架配套的成品配件，而是现场加工制作，加工质量不符合规范要求；
7、螺杆吊架安装桥架时，未按规范要求设置防晃支架；
8、钢支架未按防腐要求施工；
9、接地跨接线在桥架两侧随意安装或漏跨接，接地跨接线不设在显眼侧；
10、接地跨接线的线鼻与爪形垫片压接顺序装反，有的未设爪形垫片，镀锌桥架接地螺栓未有防松垫圈；
11、吊顶内托盘、槽式桥架盖板漏盖；
12、桥架连接板的固定螺栓的螺母装在桥架内侧；
13、桥架和配电箱、柜及接出或接入的钢管等未做接地连接。

论电缆桥架中的设计安装与接地保护摘要：随着电力资源的普遍，在建筑电气工程的安装与设计过程中，电缆的铺设与桥架问题占有的比重也越来越大。

而且伴随着计算机科学技术之图像处理技术的不断成熟，在建筑电缆的设计与桥接过程中，利用计算机的三维图像处理设计软件技术来使抽象的建筑电气电缆的设计变的形象化，使最终的建筑电缆设计更科学，更高效。

关键词：电缆桥架；设计安装；接地保护智能化的建筑控制系统已经逐步地在我国各大中小城市建筑中得到了应用。

而在智能建筑中，由于智能建筑中自身所存有的电磁辐射、智能建筑的外观设计要求等，使得现在的电缆桥架不仅要保证电缆的正确运行，还要考虑使其与整个建筑的完美融合。

在保证建筑电缆质量的前提下，优化电缆的设计方案以及电缆的铺成方案。

特别是针对建筑功能不断细化的、同时又不断综合的现今，例如：金融商厦，高级酒店，百货商场等，这些建筑的电缆桥架就需要应建筑的具体功能而发生相应的变化。

1.电缆桥架的设计安排1.1电缆桥架的方式简述虽说现在的建筑设计与以前的样式有着较大的差异，但是电缆桥架的类型却没有发生太大的改变。

阶梯式、托盘式、槽式、大跨距式，都是电缆桥架的常见方式。

但是为了适应于现在建筑的电缆桥架需要，电缆桥架的方式也出现了第二代产品——组合式的电缆桥架。

组合式的电缆桥架方式简单、而且不会产生弯曲。

只要恰当地利用三种桥架基型就能够设计、安装出任意的电缆桥架方式。

如同小孩子所玩的七巧板一样，通过适当地改变板间的拼凑方式以及板间的组成方式，就能够设计、组合出不同的图案，变化多端、美丽奇妙。

组合式的电缆桥架方式很好的满足了现在建筑的电气工程施工特点，而且也很好地化解了建筑电缆与建筑外观设计的矛盾与冲突。

在保证现有的建筑的外观档次上，优化了电缆桥架的方案。

阶梯式、托盘式、槽式、大跨距式的电缆桥架方式都有着一定的缺陷，但是就以电缆的防尘、防干扰性能来比较的话，这些方式都有着自己一定的抗性功能。

在建筑的电缆设计过程中，对于电缆的桥架方式的选择上，就要综合的去考虑整体建筑的用途以及建筑的整体设计。

建筑电气接地安装工程施工中常见的质量问题摘要] 接地安装工程的质量能否得到保证，直接关系到人员及设备的安全。

本文阐述了建筑电气接地安装工程施工中易发生的质量问题及其产生的原因。

[关键词] 接地安装建筑电气1.引言随着电气技术的发展，建筑电气标准化的提高，建筑电气安全保护越发显示出其重要性。

合理、完善的接地保护,能给生活、生产用电提供了可靠的安全保障。

但在部分建筑电气施工过程中对电气接地系统的安装还存在许多问题,如不及时纠正会严重影响电气安全保护的效果。

本人根据多年的工作实践，将接地安装工程中常见的一些质量问题作了简要归纳，供同行共同探讨。

2.接地安装工程施工中易发生的质量问题2.1 建筑物低压电源进户处重复接地未安装现在众多的设计图纸中设计的低压供电系统接地形式均采用TN-C-S系统，要求低压进户电源在进户处做重复接地。

所谓重复接地就是在中性点直接接地的系统中，零干线再次或多次用金属导体连接接地装置。

而实际工程中，很多电气施工人员搞不清重复接地与保护接地的区别，在低压电源进户处往往只把保护线(PE)与接地装置连接，未做零干线接地，使系统接地形式由TN-C-S系统变为TT系统。

还有一些供电系统接地形式为TN-C-S系统厂房，安装的配电箱、电机、机床等设备，接地保护不是采用系统的保护线(PE)保护，而是采用直接接地保护，设备保护接地和系统保护接地是分开设置的，同样把设备供电系统接地形式改为了TT系统。

这样的工程，当发生用电设备金属外壳单相接地短路时，由于PE线未按TT系统的接地电阻要求接地，必然使设备金属外壳带上较高的电压，从而发生间接电击事故。

2.2 接地(PE)或接零(PEN)支线未单独与接地(PE)或接零(PEN)干线相连接电气设备或导管等可接近裸露导体的接地(PE)或接零(PEN)可靠是防止电击伤害的主要手段。

由于支线是由干线引向某个设备、器具(如电源柜、箱、电动机等)的接地线，通常用可拆卸的螺栓连接，在使用中往往因维修、更换等原因需临时或永久的拆除，因此若他们的接地支线彼此相互串联连接，就有可能发生部分电气设备、器具失去电击保护。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架接地事项
众所周知，电缆桥架主要是用于电缆铺设，特别是石化企业，大多都是易燃易爆场所，所以选用电缆桥架进行电力传送也需求做好接地作业，下面我们看看电缆桥架接地时候需要注意什么事项。

1、沿电缆桥架全长另敷设接地干线时，每段（包含非直线段）电缆桥架应起码有一点与接地干线可靠连接。

2、电缆桥架系统应具有可靠的电气连接并接地（只对金属桥架）。

3、当允许利用电缆桥架系统构成接地干线回路时应符合以下要求。

电缆桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。

在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。

装有处动切断供电装轩时，电缆桥架的级长方向金属横截面积应不小于规定值。

综上所述就是对电缆桥架接地事项的介绍，希望能够帮到大家。

电缆桥架接地是非常重要的，不仅仅是为了我们的生命财产安全，也是为了避免火灾的发生。
