电缆桥架线槽安装规范工艺施工图集

线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。

”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。

2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。

6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。

电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。

作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

电缆桥架、金属线槽安装电缆桥架在电气竖井内、变配电室、设备机房内的桥架用普通槽式桥架，其余均为有防火保护的封闭式金属桥架。

金属线槽施工工序开箱点件→吊（支）架制作、安装→金属线槽安装→检查和验收。

2）吊（支）架的安装根据金属线槽和吊件组装图，进行划线确定固定点，然后在固定点处进行打孔固定。

其固定方法可使用金属膨胀螺栓固定法，预埋螺栓固定法，预埋铁焊接固定法，直接固定在建筑物的金属结构上采用螺栓抱箍卡接或焊接固定方法，固定间距和固定螺栓的选用规格由工程设计确定。

当设计无具体规定时，可根据线槽重量与承载情况选用固定螺栓。

2m电缆桥架水平吊装时，支架间距不大于1.5m，垂直安装时，支架间距不大于2m；线槽施工时，应注意与其他专业的配合。

3）金属线槽的安装要求①电缆金属线槽内横断面的填充率不大于40%。

②不同电压、不同用途的电缆不宜敷设在同一层线槽上：A、1kV以上和1kV以下电缆；B、应急照明和其它照明的电缆；C、强电和弱电电缆如受条件限制，必须安装在同一层线槽上时，应用隔板隔开。

③金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方，否则应采取防腐隔离措施。

4）金属线槽安装①根据金属线槽布置安装图，找出预埋件或固定点位置，沿吊顶内敷设吊架或支架。

②金属线槽整体与吊（支）架的垂直度与横档的水平度，应调整到符合规范要求，金属线槽上、下各层都对齐后，然后将吊（支）架固定牢固。

③金属线槽敷设完毕后，在竖井中敷设电力电缆或控制电缆时，应做防坠落卡防止线路下坠。

④金属线槽应可靠接地。

⑤电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。

5）检查和验收①根据金属线槽线路平面布置图，检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱（柜）等处，各接茬应平整，接口缝隙均匀严密，吊、支架或者托臂和立柱固定间距均匀，固定牢固，吊杆平直，受力点正确。

②金属线槽各接茬处连接处固定牢固，接地干线与金属线槽连接符合现行国家施工验收规范规定。

一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。

二、定义本标准采用下列定义由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。

小规格的无孔托盘，常称为线槽，用为敷设电线)。

又称截面利用率。

是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。

承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。

安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。

三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术和物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺过程1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。

了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。

从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。

2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架。

1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。

1.2编制依据《建筑电气工程施工质量验收规范》 GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。

2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。

2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。

2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。

2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。

2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。

2.4.3高层建筑竖井内土建湿作业全部完成。

2.4.4地面线槽应及时配合土建施工。

3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。

3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。

3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。

3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。

(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。

(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。

电气安装电缆桥架金属线槽安装施工方案及工艺方法一、前期准备工作1.安全措施：确保施工区域安全，佩戴好安全防护用品。

2.施工准备：准备好所需工具和材料，包括电缆桥架、金属线槽、螺丝、扳手、钢锯等。

3.测量定位：根据设计图纸测量施工区域，并在墙壁或天花板上标记出电缆桥架、线槽的安装位置。

二、电缆桥架安装工艺方法1.固定支架：根据标记的位置，在墙壁或天花板上打孔，并用螺丝将支架固定在墙壁或天花板上。

2.安装横担：将横担放入支架上，并用螺丝将其固定。

横担的长度应根据实际需要进行调整。

3.安装纵担：将纵担根据设计要求放置在横担上，并用螺丝将其固定。

纵担的间距应根据电缆的长度和数量进行合理的设置。

4.增加支撑：当电缆桥架跨度较长时，需要增加支撑。

在纵担的中间位置安装固定桩，并用螺丝将其固定。

三、金属线槽安装工艺方法1.根据设计要求，将线槽切割成合适的长度，并用钢锯将其切割成需要的形状。

2.将线槽放置在安装位置，并用螺丝将其固定在墙壁或地面上。

固定时要保持线槽的平整和水平。

3.拼接连接：根据需要，使用连接件连接线槽的各个部分。

连接件通常为U型连接件或瞬时连接件。

四、施工验收1.检查固定牢固性：检查电缆桥架、线槽的支撑架是否牢固，各个部件是否连接紧密。

2.检查水平度和平整度：使用水平仪检查电缆桥架、线槽的水平度和平整度，确保安装的线槽不会产生任何倾斜或变形。

3.清理整理：对施工区域进行清理，清除所有施工余料和垃圾。

4.安全检查：确保施工区域符合安全要求，保证电缆桥架、线槽的安装不会对人身安全和设备运行造成任何威胁。

以上是电气安装电缆桥架、金属线槽的安装施工方案及工艺方法的简要介绍，具体的安装过程还需根据实际情况进行调整和改进。

同时，在施工过程中要严格遵守施工规范和操作要求，确保施工质量和工程安全。

1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。

1.2编制依据《建筑电气工程施工质量验收规范》GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。

2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。

2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。

2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。

2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。

2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。

2.4.3高层建筑竖井内土建湿作业全部完成。

2.4.4地面线槽应及时配合土建施工。

3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。

3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。

3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。

3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。

(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。

(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。

电缆桥架及线槽安装施工工艺及施工方法要点
1、施工工艺
桥架、线槽检查→支吊架定位→支吊架制作安装→桥架、线槽安装→桥架、线槽接地
2、施工方法要点
（1）支架安装：安装支架时应结合深化设计，避开预应力钢筋，且须放线定位，确保安装后不仅垂直度满足规范，而且外观成排成线、长短一致，支架间距均≤1.5m。

（2）桥架及线槽直线段长度超过30m时，应设伸缩节，且伸缩灵活。

（3）桥架、线槽之间连接采用半圆头镀锌螺栓，半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。

（4）桥架、线槽转弯及分支处必须使用成品配件；弯曲半径由最大电缆的外径决定。

（5）桥架、线槽之间应用软铜接地专用线将两段桥架的接地端子跨接。

（6）桥架穿越防火分区时需用防火材料填实。

（7）桥架、线槽应平直整齐，直线段的水平和垂直允许偏差应不超过长度的20%，全长允许偏差不超过20mm。

电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

注:符号△注:符号“○”表示推荐防腐类别。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

托盘、梯架板材厚度应满足表2.2.6的规定。

电缆桥架安装施工1 一般规定1.1本章适用于电压为10K V 及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1. 2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1. 3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见 图 12.1.3图1. 3电缆桥架组装图1.4 金属电缆桥架及其支架和引入或引岀的金属电缆导管必须接地（PE ）或接零（PEN 可靠，且必须符合下列规定 ：1 •金属电缆桥架及支架全长应不少于2处与接地（PE 或接零（PEN 干线相连接；2 •非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于 4mm23 .镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2个有防松螺帽或防松垫圈的连接固定螺栓。

1. 5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1. 6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12. 2施工准备 2. 1技术准备：1. 按照已批准的施工组织设计（施工方案）进行技术、安全交底。

2. 施工执行工艺标准、图集、规范齐全。

3. 电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计 单位协商好，并作好记录，以保证施工顺利进行。

4.根据施工图或施工所用电缆应作好电缆牵引力的计算。

1. 电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2. 各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边 等变形现象。

3. 桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4. 桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选 用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

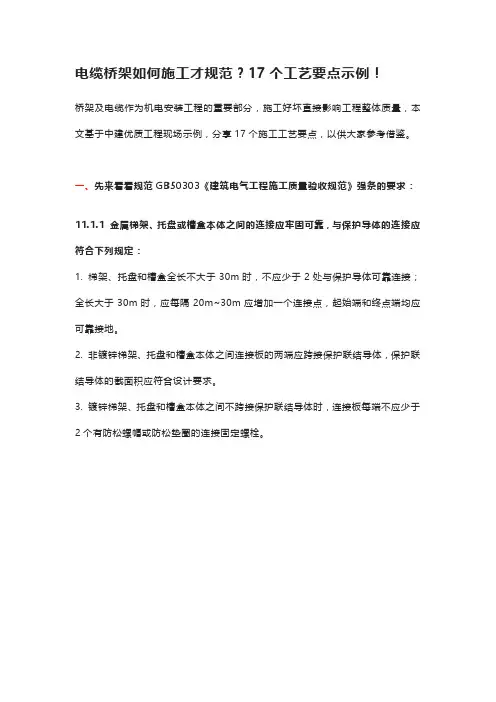

电缆桥架如何施工才规范？17个工艺要点示例！桥架及电缆作为机电安装工程的重要部分，施工好坏直接影响工程整体质量，本文基于中建优质工程现场示例，分享17个施工工艺要点，以供大家参考借鉴。

一、先来看看规范GB50303《建筑电气工程施工质量验收规范》强条的要求：11.1.1 金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：1. 梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接；全长大于30m时，应每隔20m~30m应增加一个连接点，起始端和终点端均应可靠接地。

2. 非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3. 镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1 平直线段桥架吊架间距1.5m~2m，如果采用吊杆支架，吊杆直径不应小于8mm，且需在过梁处应设置固定支架。

2 转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于1.5米，否则转弯中间位置增设一组吊架。

3 转弯处两边各设一组吊架，且两组吊架对称布置，间距不大于1.5米，否则转弯中间位置增设一组吊架；顶层桥架距楼板距离不小于150mm，上下层桥架间距不小于150mm。

4 桥架、线槽按砼特殊角度准确放样、加工、安装。

5 直线段钢制电缆桥架长度超过30米、铝合金或者玻璃钢制电缆桥架长度超过15米设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。

6 金属电缆桥架及其支架全长应不少于2处于接地干线相连接；桥架首位两端需与配电柜外壳或地线排可靠连接。

7 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，跨接地线一定要注意线槽桥架专用接地孔上，地线的最小允许截面积不小于4mm²；连接前剔除接地螺栓下方的绝缘层；镀锌桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆桥架线槽安装规范工艺施工图集电缆桥架安装施工1 一般规定1.1 本章适用于电压为10KV及以下新建扩建得一般工业与民用建筑电缆、桥架安装与桥架内电缆敷设。

1.2 电缆桥架安装与桥架内电缆敷设,应按已批准得设计文件施工。

1.3 由支、吊、托架支撑得托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性得刚性结构系统,为电缆桥架。

见图12、1、3表12、2、4-1 钢制托盘、梯架常用规格表注:符号△表示常用规格。

各类弯通及附件规格,应适合工程布置条件,并与托盘、梯架配套。

支、吊架规格选择,应按托盘、梯架规格层数、跨距等条件配置,并应满足荷载得要求。

钢制桥架得表面处理方式,应按工程环境条件、重要性、耐久性与技术经济性等因素进行选择。

一般情况宜按表12、2、4-2选择适用工程环境条件得防腐处理方式。

当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理得桥架,应按规定试验验证,并应具有明确得技术质量指标及检测方式。

表12、2、4-2 表面防腐处理方式选择注:符号“○”表示推荐防腐类别。

6、桥架得外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

托盘、梯架板材厚度应满足表2、2、6得规定。

表面防腐层材料应符合国家现行有关标准得规定。

表2、2、6 托盘、梯架允许最小板材厚度热浸镀锌得托盘、桥架镀层表面应均匀,无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷,不得有影响安装得锌瘤。

螺纹得镀层应光滑,螺栓连接件应能拧入。

电镀锌得锌层表面应光滑均匀,致密。

不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。

喷涂应平整、光滑、均匀、不起皮、无气泡水泡。

桥架焊缝表面均匀,不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

桥架螺栓孔径,在螺杆直径不大于M16时,可比螺杆直径大2mm。

螺栓连接孔得孔距允许偏差:同一组内相邻两孔间距±0、7mm,同一组内任意两孔间距±1mm;相邻两组得端孔间距±1、2mm。

电缆桥架线槽安装规范工艺施工图集电缆桥架安装施工1 一般规定1.1本章适用于电压为 10KV 及以下新建扩建的一般工业与民用建筑电缆、 桥架安装和桥架内电缆敷设。

1. 2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1. 3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有 连续性的刚性结构系统，为电缆桥架。

见图 12.1.31. 3电缆桥架组装图1.4 金属电缆桥架及其支架和引入或引岀的金属电缆导管必须接地（ PE ）或接零（PEN ）可靠,且必须符合下列规定：1. 金属电缆桥架及支架全长应不少于 2处与接地（PE ）或接零（PEN ）干线相连接；2 •非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于 4mm2 ；3.镀锌电缆桥架间连接板的两端不跨接接地线， 但连接板两端不少于 2个有防松螺帽或防松垫圈的连接固定螺栓。

1. 5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1. 6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12. 2施工准备 2. 1技术准备：1.按照已批准的施工组织设计（施工方案）进行技术、安全交底。

吊杆中距010吊杆010吊杆三通架宽度定捲头四iffi 架连接金具直线架缆架边梁直线架平装支架 平装支架缆架承座三角架架护连接金具宽度变接头吊杆卡具吊杆卡具端部封堵轉角架2.施工执行工艺标准、图集、规范齐全。

3.电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

4.根据施工图或施工所用电缆应作好电缆牵引力的计算。

1. 电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2. 各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

电缆桥架安装标准图文电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称。

（一）材料标准：1、电缆桥架必须有国家强制安全认证“CCC”标志，有出厂合格证，材质证明。

2、外观检查，部件齐全，表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀，良好，无表皮剥落，外观质量好。

3、电缆桥架应符合下列规定：（1）表面光洁无毛刺。

（2）适应使用环境耐久稳固。

（3）满足所需的承载能力。

（4）符合工程防火要求。

4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。

（2）型钢臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。

5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求，且符合下列规定：（1）有可能暂时上人时，按900牛的附加集中荷载计。

（2）机械化施工时，计入纵向拉力，横向推力和滑轮重量等影响。

6、电缆桥架的组成结构，应满足强度及稳定性要求，且符合下列规定：（1）桥架的承载能力，不得超过使桥架最初产生永久变形时，最大荷载除以安全系数为1.5的数值。

（2）桥架在允许均布承载作用下的相对挠度值，对钢制不宜大于1/200，对铝合金不宜大于1/300。

（3）钢制托臂在允许承载下的偏斜与臂长的比值，不宜大于1/100。

（二）施工条件：1、电缆桥架安装按已批准的设计进行施工。

2、与桥架安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范。

3、电缆沟、竖井等处的地坪及抹面工作结束，施工临时设施，模板及建筑垃圾等清理干净，施工道路通畅，盖板齐全。

4、室内、配电小井粉刷装饰完毕，顶板和墙壁粉刷完并验收合格。

5、电缆桥架安装用的附件，应采用热镀锌制品，自制吊杆支架必须涂防锈漆两道。

6、电缆桥架安装后，抹灰和粉刷不再施工（修补除外）。

7、施工中的安全技术措施，应事先制定到位。

（三）工具配置：冲击电钻、钻头、手锤、手钳、尖嘴钳、活搬手、十字螺丝刀、平口螺丝刀、划线粉袋、卷尺。

工程施工电缆桥架1．电缆桥架的最大载荷、支撑间距应小于允许载荷和支撑跨距。

2．桥架的安装应以国家规范为准，目前可参照《电缆桥架安装图集86SD169》进行。

桥架在安装过程中严禁载人，如现场情况确有必要时，必须有安全保障设施方可载人，本事项对于不合格或非专业的操作人员尤为重要。

3．桥架的立柱、托臂等支架可与基础预埋件焊接固定，也可采用膨胀螺栓固定，对于现场焊接处一定要做好防腐处理，通常由用户现场涂刷防腐漆。

4．电缆桥架敷设时，桥架间的对接处距支承点的距离应在跨距的1／4以内，对于大跨距桥架最好放在支承架上对接，在有弯通或三通的地方则需单独增加支承点，垂直方向的托臂每隔1．5m设一固定点。

5．桥架内的电缆应用电缆卡带、或金属电缆卡子进行分组固定。

对于水平敷设的电缆通常每隔2m左右作一固定点；对于垂直敷设的电缆应每隔1—1．5m固定一次，在改变标高的端部也应予以固定。

6．电缆桥架按电力施工规范要求应进行良好接地，对于镀锌电缆桥架无须有专门接地装置，其本体即可作为接地干线；对于表面进行非金属处理的桥架则必须有专门的接地装置；桥架的接地线可用VV-16mm2电缆或等截面的铜编织线，该线通常由用户自备，如由本厂供货，则应在合同中注明，长距离的电缆桥架每隔30—50m接地一次桥架荷载及荷载特性1、电缆桥架的荷载电缆桥架的荷载分为荷载、动荷载和附加荷载。

静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。

动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。

对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。

附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。

2、选用桥架的步骤(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。

目录第一章机房内桥架设计安装方案 (2)1。

1概述 (2)1。

2桥架的选型 (2)1.3主机房桥架的设计 (3)1.4监控室桥架的设计 (4)第二章楼内桥架设计安装方案 (6)2。

1安装总则 (6)2.2概述 (6)2.3设计依据 (6)2。

4桥架的分类及特性 (6)2.5桥架的计算 (7)2。

6桥架设计与敷设的设计考虑 (7)2.6。

1 垂直桥架的设计 (8)2.6.2 水平桥架的设计 (8)2。

6。

3 对桥架管线的施工要求 (9)2。

6.4 桥架接地要求 (9)2。

6。

5 桥架尺寸的设计 (10)第一章机房内桥架设计安装方案1.1 概述桥架作为线缆的路由与保护体，一定要严格按照规范设计和施设1.桥架线槽宜采用金属线槽，线槽的截面利用率不应超过50%；2.电线线槽、桥架和线槽敷设线缆高出地面2.2米以上。

线槽和桥架顶部距楼板不宜小于300MM;在过梁或其他障碍物处不宜小于50MM;3.桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm；4.桥架及线槽水平度米偏差不应超过2mm;5.垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm；6.线槽截断处及两线拼接处应平滑、无毛刺；7.吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；8.金属桥架及线槽节与节间应接触良好，安装牢固。

1.2 桥架的选型机房桥架整体布局根据办公楼机房和网络布线的实际情况,我们这次机房桥架主要选择两种：槽式电缆桥架和梯级式电缆桥架，选用上进线方式进行桥架安装。

其中XX规格的桥架共计xx米;XX规格的桥架共计xx米。

桥架位于吊顶下方明敷设，用利于线缆的敷设和检查。

离地2.4米左右，这样设计是为了和机房的机柜做更好的配合，便于线缆很方便的引入机柜。

离天花吊顶0。

5米，方便工人放线施工.南北两边，距墙壁一米处各敷设一条600×150×2的桥架(槽式桥架和梯级式桥架配合使用），桥加下方放置机柜.槽式电缆桥架的特点：槽式电缆桥架是一种钱封闭型电缆桥架，它最适用于敷设计算机电缆、通售电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

槽式电缆桥架的介绍电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。

槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同,盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。

槽式电缆桥架可以用于全封闭型电缆敷设。

它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架产品的选用要点：1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造,或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。

2、电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。

3、在工程防火要求较高的场所,不宜采用铝合金电缆桥架。

4、槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下,电力电缆可取40%～50％，控制电缆可取50％～70％，且宜预留10％～25％工程发展裕量。

5、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时,则工作均布荷载应满足要求.6、各种组件及支吊架在满足相应荷载的条件下,其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配.7、在选择槽式电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆最小允许弯曲半径。

8、对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架,应按工程条件进行强度、刚度及稳定性的计算或试验验证。

9、几组电缆桥架在同一高度平行敷设时,各相邻电缆桥架之间应考虑维护、检修距离。

10、槽式电缆桥架的直通单件标准长度可为2、3、4、6m。

玻璃钢桥架安装相关规定玻璃钢桥架安装应符合以下规定：1。
