数字电子技术练习题第1、2章 习题

  • 格式：docx
  • 大小：64.36 KB
  • 文档页数：3

第1、2章 习题

一、填空题

1.由二值变量所构成的因果关系称为 关系。能够反映和处理 关系的数学工具称为逻辑代数。

2.在正逻辑的约定下，“1”表示 电平，“0”表示 电平。

3.数字电路中，输入信号和输出信号之间的关系是 关系，所以数字电路也称为 电路。在

关系中，最基本的关系是 、 和 。

4.计数制中的数码个数称为 ，计数制中的每一位数都对应该位上的数码乘以一个固定的数，这个固定的数称作 。

5. 十进制整数转换成二进制整数时需采用 法；十进制小数转换成二进制小数时需采用 法。十进制数转换为八进制和十六进制时，应先转换成 制，然后再根据转换的 数，按照 一组转换成八进制；按 一组转换成十六进制。

6. 将八进制数（47.5）8转换为十六进制数的结果是 ；将十六进制数（FD）16转换为二进制数的结果是 。

7. 1+1=2是在 数制中成立的，1+1=1是在 代数中成立的。

8. 逻辑代数的基本定律有 律、 律、 律、 律和 律。

9. 在化简的过程中，约束项可以根据需要看作 或 。最简与或表达式是指在表达式中

最少，且 也最少。

10. 卡诺图是将代表 的小方格按 原则排列而构成的方块图。卡诺图的画图规则：任意两个几何位置相邻的 之间，只允许 的取值不同。

二、判断正误题

1.奇偶校验码是最基本的检错码，用来使用PCM方法传送讯号时避免出错。（ ）

2.异或函数与同或函数在逻辑上互为反函数。 （ ）

3.8421BCD码、2421BCD码和余3码都属于有权码。 （ ）

4.逻辑函数有多种描述形式，惟独真值表是惟一的。 （ ）

5.每个最小项都是各变量相“与”构成的，即n个变量的最小项含有n个因子。（ ）

6.因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。 （ ）

7.逻辑函数F=AB+AB+BC+BC已是最简与或表达式。 （ ）

8.利用约束项化简时，将全部约束项都画入卡诺图，可得到函数的最简形式。（ ）

9.卡诺图中为1的方格均表示逻辑函数的一个最小项。 （ ）

10.在逻辑运算中，“与”逻辑的符号级别最高。 （ ）

三、单项选择题

1.处理（ ）的电子电路是数字电路。

A、交流电压信号 B、时间和幅值上都连续变化的信号

C、直流电压信号 D、时间和幅值上都离散的信号

2.十进制数100对应的二进制数为（ ）。

A、1011110 B、1100010 C、1100100 D、11000100

3.和逻辑式AB表示不同逻辑关系的逻辑式是（ ）。

A、BA B、BA• C、BBA• D、ABA

4.格雷码的优点是（ ）。

A、代码短 B、两组相邻代码之间只有一位不同 C、记忆方便 D、同时具备以上三者

5.以下表达式中符合逻辑运算法则的是（ ）。

A、C·C=C2 B、1+1=10 C、0<1 D、A+1=1

6.已知CDABCF+=，（ ）肯定可以使F的取值为0。

A、ABC=011 B、BC=11 C、CD=10 D、BCD=111

7.在函数F=AB+CD的真值表中，F=1的状态共有（ ）个。

A、2 B、4 C、7 D、16

8.逻辑函数的描述有多种，（ ）的描述是唯一的。

A、逻辑函数表达式 B、文字说明 C、逻辑图 D、卡诺图

四、简述题

1.逻辑代数与普通代数有何异同？逻辑代数中，最基本的逻辑运算是什么？

2.什么是BCD码？恒权码和无权码各有何特点？

3.什么是真值表？若输入变量为3个，则对应的函数多少取值？

4.你能用最简的语言表述卡诺图化简逻辑函数的原则和方法吗？

五、计算题

1.完成下列数制之间的转换

①（369）10＝（ ）2＝（ ）8＝（ ）16

②（11101.1）2＝（ ）10＝（ ）8＝（ ）16

③（57.625）10＝（ ）2＝（ ）8=（ ）16

2. 完成下列数制与码制之间的转换

①（47）10＝（ ）余3码＝（ ）8421码

②（3D）16＝（ ）格雷码

③（25.25）10＝（ ）8421BCD＝（ ）2421BCD＝（ ）8

3.用代数法化简下列逻辑函数

①BACBAF)(

②BCBACAF

③ABCCBACABBCACBAF

④DCACABDCDCBBAF

4.用卡诺图化简下列逻辑函数（卡诺图略）

① )13,2,1()12,11,10,5,4,3(dmF

② )13,12,9,8,7,6,5,3,2,1()(mABCDF

③ ），、、、15 14, 12, 8, 7, 6, 1, 0() (mDCBAF

④ ）），、、、12 9, ,3(15 14, 8, 7, 5, 1, 0() (dmDCBAF

5.写出下面各卡诺图所表示的最简逻辑函数表达式

① CD

AB 00

00 01 11 10

01

11

10

1

1

1 1

1

1 1 1 1

1

②

CD

AB 00

00 01 11 10

01

11

10 1

1

1 1

1

1 1 1 1

1

合集下载

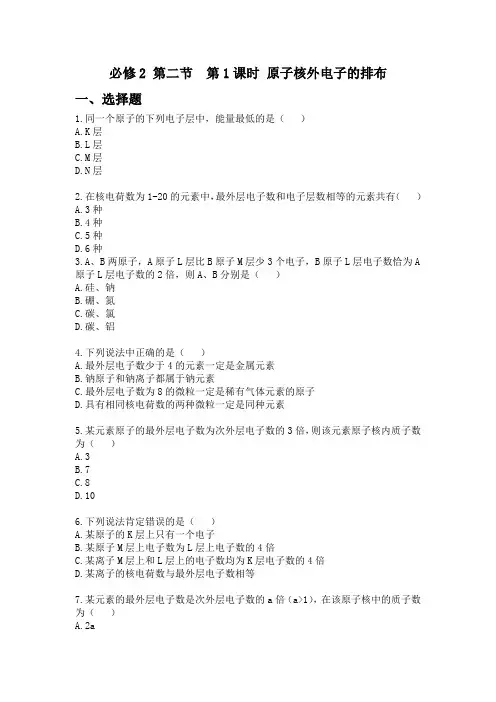

人教版高中化学必修2第一章第二节第1课时 《原子核外电子的排布》练习题

人教版高中化学必修2第一章第二节第1课时 《原子核外电子的排布》练习题

必修2 第二节 第1课时 原子核外电子的排布

一、选择题

1.同一个原子的下列电子层中，能量最低的是（ ）

A.K层

B.L层

C.M层

D.N层

2.在核电荷数为1-20的元素中，最外层电子数和电子层数相等的元素共有（ ）

A.3种

B.4种

C.5种

D.6种

3.A、B两原子，A原子L层比B原子M层少3个电子，B原子L层电子数恰为A原子L层电子数的2倍，则A、B分别是（ ）

A.硅、钠

B.硼、氮

C.碳、氯

D.碳、铝

4.下列说法中正确的是（ ）

A.最外层电子数少于4的元素一定是金属元素

B.钠原子和钠离子都属于钠元素

C.最外层电子数为8的微粒一定是稀有气体元素的原子

D.具有相同核电荷数的两种微粒一定是同种元素

5.某元素原子的最外层电子数为次外层电子数的3倍，则该元素原子核内质子数为（ ）

A.3

B.7

C.8

D.10

6.下列说法肯定错误的是（ ）

A.某原子的K层上只有一个电子

B.某原子M层上电子数为L层上电子数的4倍

C.某离子M层上和L层上的电子数均为K层电子数的4倍

D.某离子的核电荷数与最外层电子数相等

7.某元素的最外层电子数是次外层电子数的a倍（a>1），在该原子核中的质子数为（ ）

A.2a B.a+2

C.2a+10

D.2a+2

8.X、Y、Z三种元素的原子，其核外电子排布分别为X最外层有1个电子；Y有3个电子层，最外层电子数比次外层的少3；Z的最外层电子数是次外层的3倍。由这三种元素组成的化合物的化学式不可能是（ ）

A.XYZ2

B.XYZ3

C.X2YZ2

D.X3YZ3

9.元素X的原子获得3个电子或元素Y的原子失去2个电子后，它们的电子排布与氖原子的电子层排布相同，X、Y两种元素的单质在高温下反应得到的化合物的化学式是（ ）

A.Y3X2

B.X2Y3

C.X3Y2

D.Y2X3

10.已知X、Y是原子核电荷数不大于18的元素。若X、Y两元素形成的化合物是YX3，已知X原子的最外层电子数为a+2,次外层电子数为a+3；Y原子的最外层电子数为b-3，次外层点数为b。则a和b的值分别是（ ）

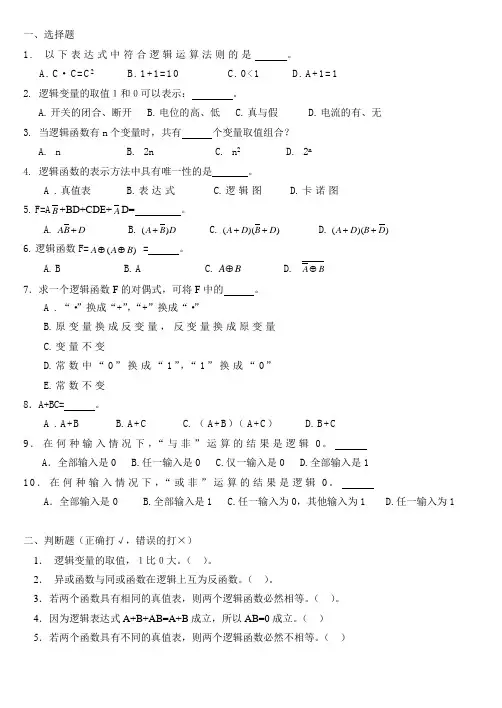

电子教案《数字电子技术》(邱寄帆)教学资源 第2章习题及答案

电子教案《数字电子技术》(邱寄帆)教学资源 第2章习题及答案

一、选择题

1. 以下表达式中符合逻辑运算法则的是 。

A.C·C=C2 B.1+1=10 C.0<1 D.A+1=1

2. 逻辑变量的取值１和０可以表示： 。

A.开关的闭合、断开 B.电位的高、低 C.真与假 D.电流的有、无

3. 当逻辑函数有n个变量时，共有 个变量取值组合？

A. n B. 2n C. n2 D. 2n

4. 逻辑函数的表示方法中具有唯一性的是 。

A .真值表 B.表达式 C.逻辑图 D.卡诺图

5.F=AB+BD+CDE+AD= 。

A.DBA B.DBA)( C.))((DBDA D.))((DBDA

6.逻辑函数F=)(BAA = 。

A.B B.A C.BA D. BA

7．求一个逻辑函数F的对偶式，可将F中的 。

A .“·”换成“+”，“+”换成“·”

B.原变量换成反变量，反变量换成原变量

C.变量不变

D.常数中“0”换成“1”，“1”换成“0”

E.常数不变

8．A+BC= 。

A .A+B B.A+C C.（A+B）（A+C） D.B+C

9．在何种输入情况下，“与非”运算的结果是逻辑0。

A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1

10．在何种输入情况下，“或非”运算的结果是逻辑0。

A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1

二、判断题（正确打√，错误的打×）

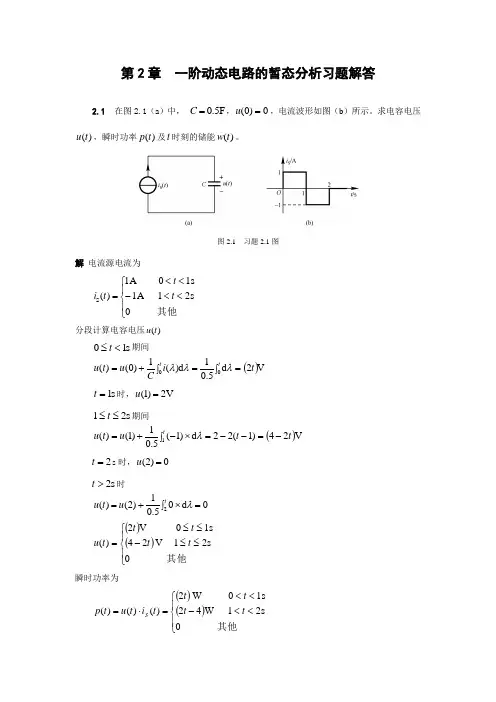

电路与模拟电子技术基础(第2版)_第2章 一阶动态电路的暂态分析习题解答习题解答第2章习题解答
