半导体光学知识点总结

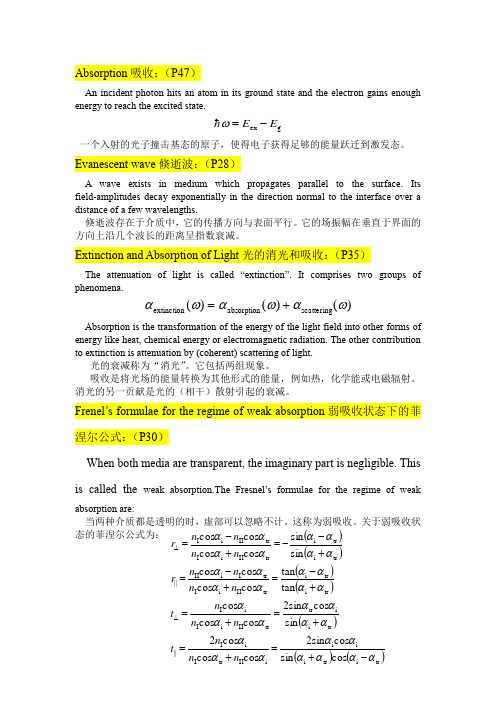

Absorption 吸收：（P47）An incident photon hits an atom in its ground state and the electron gains enough energy to reach the excited state.g ex E E -=ω一个入射的光子撞击基态的原子，使得电子获得足够的能量跃迁到激发态。

Evanescent wave 倏逝波：（P28）A wave exists in medium which propagates parallel to the surface. Its field -amplitudes decay exponentially in the direction normal to the interface over a distance of a few wavelengths.倏逝波存在于介质中，它的传播方向与表面平行。

它的场振幅在垂直于界面的方向上沿几个波长的距离呈指数衰减。

Extinction and Absorption of Light 光的消光和吸收：（P35）The attenuation of light is called “extinction”. It comprises two groups of phenomena.)()()(scattering absorption extinction ωαωαωα+=Absorption is the transformation of the energy of the light field into other forms of energy like heat, chemical energy or electromagnetic radiation. The other contribution to extinction is attenuation by (coherent) scattering of light.光的衰减称为“消光”。

1.1 半导体基础知识概念归纳本征半导体定义：纯净的具有晶体结构的半导体称为本征半导体。

电流形成过程：自由电子在外电场的作用下产生定向移动形成电流。

绝缘体原子结构：最外层电子受原子核束缚力很强，很难成为自由电子。

绝缘体导电性：极差。

如惰性气体和橡胶。

半导体原子结构：半导体材料为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚得那么紧。

半导体导电性能：介于半导体与绝缘体之间。

半导体的特点：★在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。

★在光照和热辐射条件下，其导电性有明显的变化。

晶格：晶体中的原子在空间形成排列整齐的点阵，称为晶格。

共价键结构：相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。

自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。

空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。

电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。

空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。

本征半导体的电流：电子电流+空穴电流。

自由电子和空穴所带电荷极性不同，它们运动方向相反。

载流子：运载电荷的粒子称为载流子。

导体电的特点：导体导电只有一种载流子，即自由电子导电。

本征半导体电的特点：本征半导体有两种载流子，即自由电子和空穴均参与导电。

本征激发：半导体在热激发下产生自由电子和空穴的现象称为本征激发。

复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。

动态平衡：在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，达到动态平衡。

载流子的浓度与温度的关系：温度一定，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。

束缚在杂质能级上的电子或空穴也可以引起光的吸收。

电子可以吸收光子跃迁到导带能级；光电导灵敏度一般定义为单位光照度所引起的光电导。

复合和陷阱效应对光电导的影响少数载流子陷阱作用多数载流子陷阱作用本征光电导的光谱分布指对应于不同的波长，光电导响应灵敏度的变化关系。

杂质光电导对于杂质半导体，光照使束缚于杂质能级上的电子或空穴电离，因而增加了导带或价带的载流子浓度，产生杂质光电导。

4半导体的光生伏特效应当用适当波长的光照射非均匀半导体（pn结等）时，由于内建电场的作用（不加外电场），半导体内部产生电动势（光生电压）；如将pn结短路，则会出现电流（光生电流）。

这种由内建场引起的光电效应，称为光生伏特效应。

pn结的光生伏特效应由于pn结势垒区内存在较强的内建场（自n区指向p区），结两边的光生少数载流子受该场的作用，各自向相反方向运动：p区的电子穿过pn结进入n区；n区的空穴进入p区，使p端电势升高，n端电势降低，于是pn结两端形成了光生电动势，这就是pn结的光生伏特效应。

光电池的电流电压特性5半导体发光1.处于激发态的电子可以向较低的能级跃迁，以光辐射的形式释放能量。

也就是电子从高能级向低能级跃迁，伴随着发射光子。

这就是半导体的发光现象。

2.产生光子发射的主要条件是系统必须处于非平衡状态，即在半导体内需要有某种激发过程存在，通过非平衡载流子的复合，才能形成发光。

3.发光过程：电致发光（场致发光）、光致发光和阴极发光。

其中电致发光是由电流（电场）激发载流子，是电能直接转变为光能的过程。

辐射跃迁从高能态到低能态：1.有杂质或缺陷参与的跃迁2.带与带之间的跃迁3.热载流子在带内跃迁上面提到，电子从高能级向较低能级跃迁时，必须释放一定的能量。

如跃迁过程伴随着放出光子，这种跃迁称为辐射跃迁。

半导体知识点总结大全引言半导体是一种能够在一定条件下既能导电又能阻止电流的材料。

它是电子学领域中最重要的材料之一，广泛应用于集成电路、光电器件、太阳能电池等领域。

本文将对半导体的知识点进行总结，包括半导体基本概念、半导体的电子结构、PN结、MOS场效应管、半导体器件制造工艺等内容。

一、半导体的基本概念（一）电子结构1. 原子结构：半导体中的原子是由原子核和围绕原子核轨道上的电子组成。

原子核带正电荷，电子带负电荷，原子核中的质子数等于电子数。

2. 能带：在固体中，原子之间的电子形成了能带。

能带在能量上是连续的，但在实际情况下，会出现填满的能带和空的能带。

3. 半导体中的能带：半导体材料中，能带又分为价带和导带。

价带中的电子是成对出现的，导带中的电子可以自由运动。

（二）本征半导体和杂质半导体1. 本征半导体：在原子晶格中，半导体中的电子是在能带中的，且不受任何杂质的干扰。

典型的本征半导体有硅（Si）和锗（Ge）。

2. 杂质半导体：在本征半导体中加入少量杂质，形成掺杂，会产生额外的电子或空穴，使得半导体的导电性质发生变化。

常见的杂质有磷（P）、硼（B）等。

（三）半导体的导电性质1. P型半导体：当半导体中掺入三价元素（如硼），形成P型半导体。

P型半导体中导电的主要载流子是空穴。

2. N型半导体：当半导体中掺入五价元素（如磷），形成N型半导体。

N型半导体中导电的主要载流子是自由电子。

3. 载流子浓度：半导体中的载流子浓度与掺杂浓度有很大的关系，载流子浓度的大小决定了半导体的电导率。

4. 质量作用：半导体中载流子的浓度受温度的影响，其浓度与温度成指数关系。

二、半导体器件（一）PN结1. PN结的形成：PN结是由P型半导体和N型半导体通过扩散结合形成的。

2. PN结的电子结构：PN结中的电子从N区扩散到P区，而空穴从P区扩散到N区，当N区和P区中的载流子相遇时相互复合。

3. PN结的特性：PN结具有整流作用，即在正向偏置时具有低电阻，反向偏置时具有高电阻。
