关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1.设备简介以下为爱立信基站设备RBS2202的外观图:PSU:电源供给模块,以湖北联通为例,机柜有四路-48V转24V并行电源供给模块(最大配臵)ECU:电能控制模块,该模块控制所有模块供电,例如:所有散热风扇供电控制,ECU根据温度决定风扇是否启动。
DXU:分配交换单元,实际为基站主控单元,两M接口。
Base frame:底座CDU:合路及分离模块,提供全双工的信号合路,信号分离TRU:收发信模块,射频的调制和解调模块IDM/fans:内部分配模块/及散热风扇,机柜的加电空开面板2.基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种,基本站型除一些特例外基本为CDU_A型2+2+2,CDU_C+型2+2+2以及CDU_C+型4+4+4这三种。
以下为这三种配臵的CDU内部结构图(1)CDU_A型2+2+2一块CDU_A型包涵两种共四个功能块,两个双工器(Duplexer),两个接收信号分离放大电路(RXDA),TRU1的发射信号经双工器,直接去天线A。
天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口,另一路去TRU2的RXA接口。
同理天线B。
(2)CDU_C+型2+2+2CDU_C+型包涵一个合路器,一个双工器,两个放大器,一个四路均分器一个两路均分器。
可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器,再去天线A。
同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号,而天线B只提供一路RXB信号,经放大器到HLoutB接口,再通过CDU一根外部连线到HLin接口,最终到达两路均分器。
为TRU1和TRU2提供RXB信号。
(3)CDU_C+型4+4+4(两机柜三小区)这是一个用于城区话务忙的一个配臵,其一个小区最多支持四个TRU。

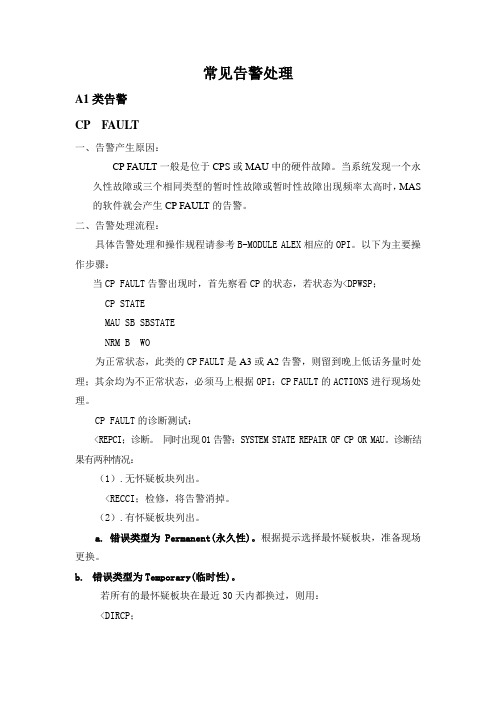

常见告警处理A1类告警CP FAULT一、告警产生原因:CP FAULT一般是位于CPS或MAU中的硬件故障。
当系统发现一个永久性故障或三个相同类型的暂时性故障或暂时性故障出现频率太高时,MAS 的软件就会产生CP FAULT的告警。
二、告警处理流程:具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。
以下为主要操作步骤:当CP FAULT告警出现时,首先察看CP的状态,若状态为<DPWSP;CP STATEMAU SB SBSTATENRM B WO为正常状态,此类的CP FAULT是A3或A2告警,则留到晚上低话务量时处理;其余均为不正常状态,必须马上根据OPI:CP FAULT的ACTIONS进行现场处理。
CP FAULT的诊断测试:<REPCI;诊断。
同时出现O1告警:SYSTEM STATE REPAIR OF CP OR MAU。
诊断结果有两种情况:(1).无怀疑板块列出。
<RECCI;检修,将告警消掉。
(2).有怀疑板块列出。
a. 错误类型为Permanent(永久性)。
根据提示选择最怀疑板块,准备现场更换。
b. 错误类型为Temporary(临时性)。
若所有的最怀疑板块在最近30天内都换过,则用:<DIRCP;<DIECP:INF=PAR;<DIRRP;收好报告,留待爱立信专家分析。
<REPCE;将诊断进程结束。
若尚有板块可以更换,则参照错误类型为Permanent进行。
在进行现场操作时,故障管理人员对CP的结构、性能和应急措施因相当的清楚, 以避免因操作不当,造成直接的经济损失。
在修理过程种,故障管理人员要仔细确认REPCI的诊断结果, MAG和PCB的准确名称和位置, 若选错MAG和PCB,不但RECCI不能修过, 且会引起A1的CP FAULT和一侧CP的单边。
<REMCI:MAG= ,PCB= ;此刻系统将所需换的板子隔离出来,我们根据提示,按顺序关电,换板,再开电。
爱立信 WCDMA 基站常见告警处理方法1. PDH Loss of Signal:PDH信令丢失告警Maj PDH Loss of Sign loss_of_signalSubrack=1,Slot=1,PlugInUnit=1,Cbu=1,ExchangeTerminal=1,E1PhysPathTerm=pp4告警原因:传输不通。
2. Plug-In Unit General Problem:配置错误告警Maj Plug-In Unit General Problem replaceable_unit_problem Subrack=1,Slot=2,PlugInUnit=1告警原因:对应槽位没有板子,或板子读取不到。
处理方法:拔插相应槽位的板子,如拔插无效,则需更换板子。
3. AuxPlugInUnit_PiuConnectionLost:辅助单元设备告警Maj AuxPlugInUnit_PiuConnectionLost equipment_malfunction AuxPlugInUnit=1告警原因:外部告警先没接。
影响:无处理方法:由于现在外部告警线不需要接,可闭掉AuxPlugInUnit=1 这个MO,以消除告警。
4. AuxPlugInUnit_LossOfMains:RRU电源告警Maj AuxPlugInUnit_LossOfMains commerical_power_failure SectorAntenna=1,AuxPlugInUnit=RRU-1 告警原因:RRU掉电影响:该小区将退服。
处理方法:到现场检查RRU电源。
5. Carrier_RejectSignalFromHardware:Carrier_SignalNotReceivedWithinTime:载频告警Maj Carrier_RejectSignalFromHardware message_not_expected Sector=1,Carrier=1Maj Carrier_RejectSignalFromHardware message_not_expected Sector=2,Carrier=1Maj Carrier_SignalNotReceivedWithinTime timeout_expired Sector=2,Carrier=1告警原因:RU或RRU故障。
爱立信BTS设备二级告警操作手册第一部分OMT(R31_5版本)的使用方法OMT查看BTS告警(处理一般故障及告警时使用)1:打开OMT软件,用串线将PC与BTS(DXU上的OMT接口)相连,点击左上方RBS2000下的Connect使PC通过软件与BTS连接。
2:点击Configuration下的Read IDB读取BTS数据(屏幕下方会有蓝色进度条,数据读取完后,框架图色会变亮)3:鼠标右键点击System下的框架图中央的RBS2000,选定Monitor点击鼠标左键,再点击弹出窗口的Statrt Monitor4:右边弹出的窗口显示的为当前BTS的告警代码OMT查看TRX告警监测SSI值(处理分集接收告警时使用)1:打开OMT软件,用串线将PC与BTS(DXU上的OMT接口)相连,点击左上方RBS2000下的Connect使PC通过软件与BTS连接。
2:点击Configuration下的Read IDB读取BTS数据(屏幕下方会有蓝色进度条,数据读取完后,框架图色会变亮)3:点击Object栏,在Object types下的Object里MO里选定要查看的TRX,鼠标右键点击右边框架里出现的相应的TRX,鼠标左键点击Monitor等待读取数据(屏幕下方会有蓝色进度条,数据读取完后,会弹出一个选择框)4:在弹出的选择框中选定Diversity Supervision Measurement点左键,在右边会弹出该TRX 的SSI(Signal Strength Imbanlance)值。
即每个TRU的接收分路RXA减去RXB,如为正值,表明B路接收分路存在问题,如为负值,表明A路接收分路存在问题。
SSI绝对值≤12为正常。
这样的测量每5分钟自动更新一次,只有在有话务的情况(即CRU值不为0)下得到的SSI 值才是有参考价值的数据。
OMT查看设备连线故障(处理连线故障告警时使用)1:打开OMT软件,用串线将PC与BTS(DXU上的OMT接口)相连,点击左上方RBS2000下的Connect使PC通过软件与BTS连接。
常见故障告警处理一. 硬件设备告警1、CP FAULTDPWSP;看CP状态。
REPCI;测试出错部件(排第一个是最可能出错的部件)。
REMCI:MAG=XX,PCB=XX;换板(可以再REMCI第二个部件)。
RECCI;测试并复位。
若修时出FC301说明交换机自己在修,此时CP状态为SE-FM(分离),无法人工修,只要等片刻就会发现CP状态变为UPDATING,再等就应该WORKING了。
2、RP FAULTEXRPP:RP=XX;看RP状态REPRI;测试出错部件(排第一个是最可能出错的部件)REMRI:RP=XX,PCB=XX;(也可以换第二个部件)RECRI;测试并复位闭解RP BLRPI/E:RP=XX;3、EMRP FAULT(emrp:Extension Module Regional Processor )REPEI:EMG=XX,EMRP=XX;REMEI:EMG=XX,MAG=XX,PCB=XX;RECEI:EMG=XX,PCB=XX;4、EM FAULTEXEMP:RP=X,EM=XX;看EM状态若无RPT时:REPRI:RP=XX,EM=XX;REMRI:RP=XX,EM=XX,PCB=XX;RECCI:RP=XX,EM=XX;若有RPT时:EXEMP:RP=XX,EM=XX;BLEMI:RP=XX,EM=XX,RPT=XX;BLEME:RP=XX,EM=XX,RPT=XX;若与TSM相关时:GSBLI: TSM=XX;进行(2)或(3)闭解EMGSBLE: TSM=XX;5、SWITCHING NETWORK TERMINAL FAULTNTSTP:SNT=XX;看SNT状态(常见FC38可闭解修好)NTCOP:SNT=XX;查DEV号对MSC:EXDRP:DEV=XX;查控制设备的RP号和EM号对BSC:RADAP:DEV=XX;查控制设备的RP号和EM号EXRPP:RP=XX;NTBLI:SNT=XX;闭NTTEI:SNT=XX;测NTBLE:SNT=XX;解若解不开,可试以下方法:EXEGP:EMG=XXXXX;查CICEXCLP:EQM=CLC-9;查对应的DEV,记下相关数据BLCLI:EQM=XX;闭CICEXCLE:EQM=XX;拆数据NTBLI:SNT=XX;闭NTBLE:SNT=XX;解EXCLI:EQM=XX,SPEED=XX,DEV=XX;重新定义原来的数据BLCLE:EQM=XX;解CIC6、GROUP SWITCH FAULT(TSM FAULT)(或GROUP SWITCH RESTRICTIONS)GSSTP:CLM/SPM/TSM=ALL;找出错部位(或用GSREP;列出故障的设备)。
基站常见故障处理CF EC10(Main fail (External Power Source Fail)):外部电源故障处理步骤:1.检查出现故障小区的PSU是否工作正常:检查指示灯是否正常;2.检查电源链路,包括电缆、熔丝空开等;3.检查IDB中配置的电源系统是否和实际使用的电源系统一致;4.检查交流电源是否连接正确;5.更换PSU。
HW and IDB inconsistency(硬件和IDB数据不一致):处理步骤:1.检查硬件的频段、配置数量是否和IDB的配置数据相一致。
2.如发现数据不同,需要重新传建IDB或者在IDB中进行修改。
Climate sensor fault, System voltage sensor fault,A/D converter fault告警处理步骤:1.检查出现告警小区的PSU、ECU是否工作正常。
2.如PSU出现问题,则更换。
(参照例三)3.如ECU出现问题,则更换。
4.将出现告警的ECU电源关闭,更换ECU。
5.更换后,将其电源开启。
TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤:1,检查TX电缆与TRU是否正确连接。
2,对TRU进行复位或者断电后重新加电,看是否能够恢复。
3,讲该载频进行退出/进入服务的操作,或者将该载频对应的TG退服后重新进入,看是否可以恢复。
4,若经过上述操作后,故障仍然存在,或者以后再次出现,建议更换该TRU。
TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤:1,检查CDU电源是否正常。
2,检查IDB中CDU配置是否正确。
3,检查TRU是否安装正确,与Y-link线连接是否正确。
4,检查IDB中TRU配置是否正确。
5,检查CDU-BUS线包括背板连线。
6,将CDU进行断电/加电操作。
7,重启DXU,CDU,TRU。
8,更换TRU。
爱立信RBS2000系列基站的故障处理[摘要]本文介绍了RBS2000基站维护工作中常见的和有代表性的一些问题,包括:电源单元故障及处理方法,分集接收丢失告警的原因及处理方法,驻波比(V SWR)检测丢失告警的原因及处理方法,传输故障原因及处理方法,TRU故障原因及处理方法等。
[关键词]基站维护;故障处理;RBS2000;网络维护 RBS2000系列基站是爱立信公司的新一代产品,广泛用于我国的GSM900MHz移动通信网,也适用于GSM1800MHz通信系统。
与RBS200型基站相比,2000系列基站采用了模块化设计,集成度进一步提高,一个基站基本上是由DXU、ECU、PSU、TRU和CDU等几个替换单元(Replacem ent Unit,RU)组成。
如果基站出现硬件故障,直接更换相应的RU即可;同时RBS2000基站具有良好的人机接口,可很方便地通过OMT/OMT2软件实现笔记本和基站之间的通信,读取各种数据或进行相应的操作,所以维护起来很方便。
但在日常的维护工作中,有很多告警不易判断故障RU的位置或是否为硬件故障,这样问题就不好解决了。
下面就对在RSB2000的运行维护工作中常见的、有代表性的一些问题进行简单的总结,供大家参考。
1 电源单元故障及处理 -48V 型基站在工作时需要用到三至四块电源单位PSU(Power Supply Unit),PSU的作用是将-48V电压转换成+27V,供基站使用。
如果其中有一个PSU不工作,基站将产生一个电力供应不足的告警,并将告警送至BSC。
对于这类告警,应首先检查PSU的输入电压,因为有很多告警是因配电箱的熔丝熔断引起的,而并非PSU本身的故障。
如果PSU输入电压正常,我们就需要利用OMT或OMT2来判断故障的具体位置,因为从PSU面板的指示灯上是无法判断哪一个PS U有问题的。
利用OMT/OMT2来查看各PSU的状态或输出电流,如果某PSU的状态为Fault或无输出电流,则可判断该PSU坏,可将其更换后再观察。
爱立信LTE无线专业常见告警目录Heartbeat Failure (2)ServiceUnavailable (2)ServiceDegraded (2)Gigabit Ethernet Link Fault (3)Remote IP Address Unreachable (3)Loss of Tracking (4)Network Synch Time from GPS Missing (6)System Clock Quality Degradation (6)PowerFailure (6)LinkFailure (7)LinkStability (7)VswrOverThreshold (8)CalibrationFailure (8)Plug-In Unit HW Failure (9)Plug-In Unit General Problem (9)GeneralHwError (10)HwFault (10)GeneralSwError (10)License Key File Fault (11)LicenseKeyMissing (11)Heartbeat Failure(基站退服或断站) 告警解释:此告警表示基站心跳告警,即基站脱管。
可能原因:(1)DU掉电(2)传输故障(3)DU故障(4)OSS原因(网管)处理步骤:(1)检查电源状态。
(2)检查DU电源接头是否松动,如有松动重做接头。
(3)检查基站传输连接,如有虚接或者尾纤破损则进行重接或者更换。
(4)通知传输检查传输状态。
(5)DU下电重启.(6)更换DU。
(7)配置原因,检查数据原因,回落到割接之前的地址,更换IP ServiceUnavailable告警解释:此告警表示小区服务质量不可用,即小区退服。
该告警为伴生告警,其提示作用。
能够触发该告警的常见子告警为:●PowerFailure(电源故障)●LinkFailure(光路告警)●HwFault(RRU硬件故障)●TemperatureExceptionalTakenOutOfService(RRU高温告警)可能原因:由于该告警为伴生告警,可能原因请参见其伴生的子告警。
基站常见故障处理CF EC10(Main fail (External Power Source Fail)):外部电源故障处理步骤:1.检查出现故障小区的PSU是否工作正常:检查指示灯是否正常;2.检查电源链路,包括电缆、熔丝空开等;3.检查IDB中配置的电源系统是否和实际使用的电源系统一致;4.检查交流电源是否连接正确;5.更换PSU。
HW and IDB inconsistency(硬件和IDB数据不一致):处理步骤:1.检查硬件的频段、配置数量是否和IDB的配置数据相一致。
2.如发现数据不同,需要重新传建IDB或者在IDB中进行修改。
Climate sensor fault, System voltage sensor fault,A/D converter fault告警处理步骤:1.检查出现告警小区的PSU、ECU是否工作正常。
2.如PSU出现问题,则更换。
(参照例三)3.如ECU出现问题,则更换。
4.将出现告警的ECU电源关闭,更换ECU。
5.更换后,将其电源开启。
TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤:1,检查TX电缆与TRU是否正确连接。
2,对TRU进行复位或者断电后重新加电,看是否能够恢复。
3,讲该载频进行退出/进入服务的操作,或者将该载频对应的TG退服后重新进入,看是否可以恢复。
4,若经过上述操作后,故障仍然存在,或者以后再次出现,建议更换该TRU。
TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤:1,检查CDU电源是否正常。
2,检查IDB中CDU配置是否正确。
3,检查TRU是否安装正确,与Y-link线连接是否正确。
4,检查IDB中TRU配置是否正确。
5,检查CDU-BUS线包括背板连线。
6,将CDU进行断电/加电操作。
7,重启DXU,CDU,TRU。
8,更换TRU。
