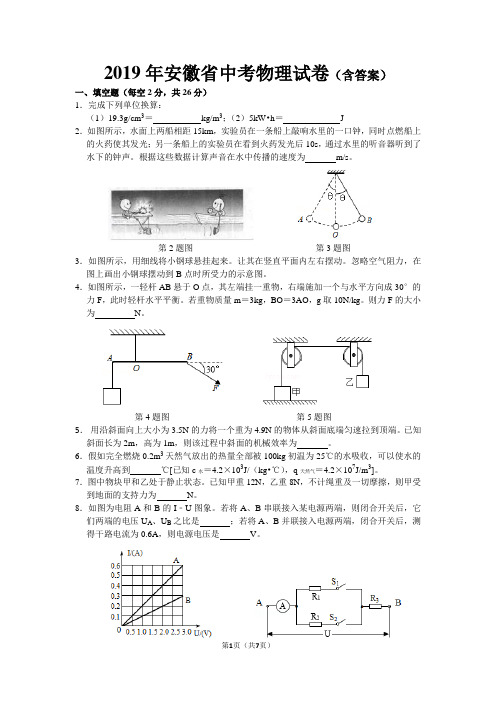

2019年安徽省中考物理试卷（含答案）一、填空题（每空2分，共26分）1．完成下列单位换算：（1）19.3g/cm3＝kg/m3；（2）5kW•h＝J2．如图所示，水面上两船相距15km，实验员在一条船上敲响水里的一口钟，同时点燃船上的火药使其发光；另一条船上的实验员在看到火药发光后10s，通过水里的听音器听到了水下的钟声。
根据这些数据计算声音在水中传播的速度为m/s。
第2题图第3题图3．如图所示，用细线将小钢球悬挂起来。
让其在竖直平面内左右摆动。
忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。
4．如图所示，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°的力F，此时轻杆水平平衡。
若重物质量m＝3kg，BO＝3AO，g取10N/kg。
则力F的大小为N。
第4题图第5题图5．用沿斜面向上大小为3.5N的力将一个重为4.9N的物体从斜面底端匀速拉到顶端。
已知斜面长为2m，高为1m，则该过程中斜面的机械效率为。
6．假如完全燃烧0.2m3天然气放出的热量全部被100kg初温为25℃的水吸收，可以使水的温度升高到℃[已知c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]。
7．图中物块甲和乙处于静止状态。
已知甲重12N，乙重8N，不计绳重及一切摩擦，则甲受到地面的支持力为N。
8．如图为电阻A和B的I﹣U图象。
若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U A、U B之比是；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是V。
9．如图电路中，U＝12V，R1＝6Ω，R2＝3Ω，R3＝4Ω．当S2断开，S1闭合时，电阻R1消耗的电功率为W；当S1、S2都闭合时，6s内电流通过R2产生的热量是J。
10．光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如图甲。
现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。

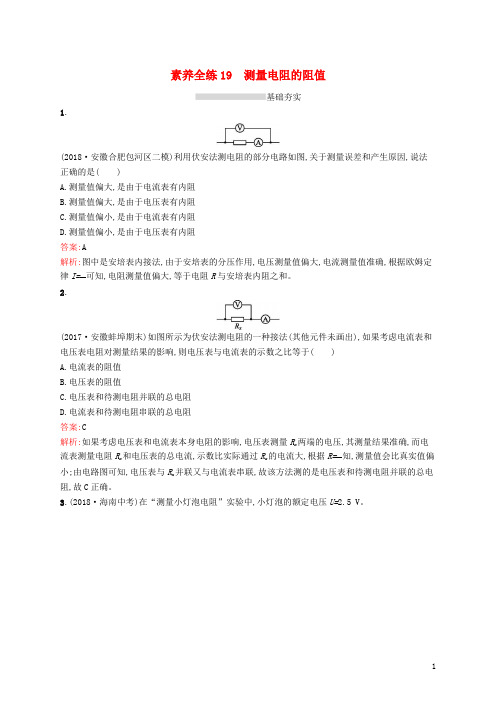

素养全练19 测量电阻的阻值基础夯实1.(2018·安徽合肥包河区二模)利用伏安法测电阻的部分电路如图,关于测量误差和产生原因,说法正确的是()A.测量值偏大,是由于电流表有内阻B.测量值偏大,是由于电压表有内阻C.测量值偏小,是由于电流表有内阻D.测量值偏小,是由于电压表有内阻答案:A解析:图中是安培表内接法,由于安培表的分压作用,电压测量值偏大,电流测量值准确,根据欧姆定律I=U可知,电阻测量值偏大,等于电阻R与安培表内阻之和。
U2.(2017·安徽蚌埠期末)如图所示为伏安法测电阻的一种接法(其他元件未画出),如果考虑电流表和电压表电阻对测量结果的影响,则电压表与电流表的示数之比等于()A.电流表的阻值B.电压表的阻值C.电压表和待测电阻并联的总电阻D.电流表和待测电阻串联的总电阻答案:C解析:如果考虑电压表和电流表本身电阻的影响,电压表测量R x两端的电压,其测量结果准确,而电知,测量值会比真实值偏流表测量电阻R x和电压表的总电流,示数比实际通过R x的电流大,根据R=UU小;由电路图可知,电压表与R x并联又与电流表串联,故该方法测的是电压表和待测电阻并联的总电阻,故C正确。
3.(2018·海南中考)在“测量小灯泡电阻”实验中,小灯泡的额定电压U=2.5 V。
(1)请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)闭合开关后,发现电流表指针如图乙所示,其原因是。
(3)排除故障后,闭合开关,移动滑片P使电压表示数为2.5 V,电流表示数如图丙所示I=A,则小灯泡的电阻R=Ω。
(4)如图丁所示,是小华同学利用图甲电路做实验时,测绘出的小灯泡的电流随电压变化的关系图象。
在图甲电路中,电源电压U=4.5 V保持不变,当滑动变阻器取值R P=10 Ω时,小灯泡电阻值为R L=Ω。
(保留两位小数)答案:(1)如解析图所示(2)电流表的正负接线柱接反了(3)0.55(4)2.86解析:(1)在“测量小灯泡电阻”实验中,电压表应与灯泡并联,因为灯泡的额定电压为2.5V,所以电压表的量程为0~3V;如图所示。
2019年安徽省初中学业水平考试物理（答案解析）后附试题卷一、填空题(每空2分,共26分)1.完成下列单位换算:(1)19.3g/cm3=_______kg/m3;（2）5kW·h=___________J【答案】（1）1.93 x104（2）1.8 x107【解析】（1）19.3g/cm3=19.3×103 kg/m3=1.93 x104（2）5kw·h=5×1000w·3600s=1.8 x1072.如图所示,水面上两船相距15km,实验员在一条船上敲响水里的一口钟，同时点燃船上的火药使其发光；另一条船上的实验员在看到火药发光后10s，通过水里的听音器听到了水下的钟声。
根据这些数据计算声音在水中传播的速度为__________m/s.【答案】1.5 x103【解析】v=s/t=15km/10s=1.5 x1033.如图所示,用细线将小钢球悬挂起来.让其在竖直平面内左右摆动。
忽略空气阻力,在图上画出小钢球摆动到B点时所受力的示意图。
【答案】【解析】小球受到沿细线方向的拉力和竖直向下的重力。
4.如图所示，一轻杆AB悬于0点,其左端挂一重物，右端施加一个与水平方向成30°的力F,此时轻杆水平平衡。
若重物质量m=3kg,BO=3A0,g取10N/kg.则力F的大小为__N.【答案】20N【解析】动力臂为0.5OB，根据杠杆平衡条件，F=mg.OA/0.5OB=3kg.10N/kg.OA/1.5OA=20N 5.用沿斜面向上大小为3.5N的力将一个重为4.9N的物体从斜面底端匀速拉到顶端。
已知斜面长为2m,高为1m,则该过程中斜面的机械效率为_________________【答案】70%【解析】η=W有/W总=Gh/FS=4.9N.1m/3.5N.2m=70%6.假如完全燃烧0.2m3天然气放出的热量全部被100 kg初温为25℃的水吸收，可以使水的温度升高到_______℃[已知c水=4.2x103J(kg·℃),q天然气=4.2x107J/m3]。
安徽省2019年初中学业水平考试物理试卷参考答案一、填空题（本题共10小题，每空2分，共26分。
）1.（1）319.310⨯；（2）71.810⨯；2.31.510⨯；3.；4.20；5.70%；6.45；7.4；8.1:2；2；9.8.64；32； 10.；二、选择题（本题共7小题，每小题3分，共21分。
每小题给出的四个选项中，只有一个选项符合题意）11.C ；12.D ；13.B ；14.B ；15.D ；16.C ；17.A ；三、实验题（本题共3小题，第18、19小题各6分，第20小题8分，共20分）18.（1）二力平衡；（2）滑动摩擦力的大小跟压力大小及接触面积的粗糙程度有关； 19.（1）游码调零；（2）右；（3）78.4；20.（1）a ；（2）电流表量程过大；（3）2.4；10； 四、计算题 21.（1）10 N ；（2）4 W ；解：（1）用10 N 的水平拉力，拉着物体向左做匀速直线运动，物体处于平衡状态，则地面对物体的摩擦力与拉力是一对平衡力，大小相等，故10 N f F ==；（2）拉力F 做的功：10 N 2 m=20 J W Fs ==⨯，拉力F 做功的功率：20 J=4 W 5 sW P t ==。
22.（1）2510 Pa ⨯；（2）1.5 N ；（3）32.210 Pa ⨯；解：（1）水的深度10.05 m h =，则水对圆柱体底部的压强：11331.010kg/m 10 N/kg 0.05 m=500 a P p gh ρ⨯⨯⨯==；（2）由图可知，圆柱体浸在水中的体积：-32-431310m 0.05 m=1.510m V Sh ==⨯⨯⨯柱，根据阿基米德原理可得，圆柱体所受的浮力：33-43=1.010kg/m 1.510m 10 N/kg=1.5N F V g ρ⨯⨯⨯⨯=浮水柱；（3）圆柱体的重力：33-32=2.710kg/m 310m 0.1 m 10 N/kg=8. 1 NG m g V g Shg ρρ===⨯⨯⨯⨯⨯铝铝铝铝铝；圆柱体静止于水槽底部，由力的平衡条件可知圆柱体对水槽底部的压力：=8.1 N 1.5 N=6.6 NF G F =--浮压铝，则圆柱体对水槽底部的压强：3-226.6 N =2.210 Pa 310 m F p S ==⨯⨯压。
安徽省2019年中考物理真题试题一、填空题1. 在音乐中，中音C调“1（do）”的频率是262Hz，D调“1(do)”的频律是294Hz，由此可知D调“1”比C调“1”的高（选填乐音的三要素）。
【答案】音调【解析】试题分析：声音的音调与频率有关，频率越大音调越高，D调“1(do)”的频率是294Hz，比中音C调“1（do）”的频率是262Hz大，所以，D调“1”比C调“1”的音调高。
考点：音调2. 如图所示，在蹄形磁铁的磁场中放置一根导体棒AB，它的两端跟电流表连接，使导体棒快速向右运动，观察到电流表的指针发生偏转。
从能量转化的角度来分析，该实验过程中是能转化成了电能。
【答案】机械能【解析】考点：电磁感应3. 当晶体被加热时，其分子运动更加剧烈，分子间的束缚随之减弱，以致有的分子能较自由地“游动”，呈流动性，其宏观表现就是晶体的（选填物态变化名称）。
【答案】熔化【解析】试题分析：晶体吸热，分子运动加剧，分子间的束缚随之减弱，物质由固态变为液态，其宏观表现就是晶体的熔化。
考点：熔化4. 摩擦起电实际上是电子在物体之间的转移。
与丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中玻璃棒了电子（选填“得到”或“失去”）。
【答案】失去【解析】试题分析：摩擦起电实际上是电子在物体之间的转移，束缚电子能力弱的物质失去电子带正电，与丝绸摩擦过的玻璃棒，在摩擦过程中玻璃棒失去了电子而带正电。
考点：摩擦起电5. 力可以用带箭头的线段表示：线段是按一定比例（标度)画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示。
如图所示，物体A同时受到水平向右的拉力F1=40N和与水平方向成300角的斜向右上方的拉力F2=60N的作用。
请按照图中力F1的图示，用相同的比例（标度）在图中画出F2的图示。
【答案】【解析】试题分析：已知标度，和作用点，从F1的作用点，沿水平方向成30°角的斜向右上方的位置，画出三段标度的长的线段，表明拉力F2=60N即可，如下图所示：考点：力的图示6. 一个质量为500g的货物，随“天舟一号”货运飞船升入太空。
【导语】⽆忧考中考频道⼩编提醒参加2019中考的所有考⽣，安徽2019年中考将于6⽉中旬陆续开始举⾏，安徽中考时间具体安排考⽣可点击进⼊“”栏⽬查询，请⼴⼤考⽣提前准备好准考证及考试需要的⽤品，然后顺顺利利参加本届初中学业⽔平考试，具体如下：为⽅便考⽣及时估分，⽆忧考中考频道将在本次中考结束后陆续公布2019年安徽中考物理试卷及答案信息。
考⽣可点击进⼊安徽中考频道《、》栏⽬查看安徽中考物理试卷及答案信息。
中考科⽬语⽂、数学、英语、物理、化学、政治、历史、地理、⽣物、体育（各地区有所不同，具体以地区教育考试院公布为准。
）考试必读可以在中考前⼀天下午去考场看看，熟悉⼀下考场环境。
确定去考场的⽅式，是坐公共汽车、出租车还是骑⾃⾏车等;确定去考场的⾏车路线。
在校内去考场的路上，⼀旦发⽣意外，要及时求助于监考⽼师或警察。
中考所⽤的2B铅笔、0.5mm⿊⾊墨⽔签字笔、橡⽪、垫板、圆规、尺⼦以及准考证等，都应归纳在⼀起，在前⼀天晚上就准备好，放⼊⼀个透明的塑料袋或⽂件袋中。
涂答题卡的2B铅笔要提前削好（如果是⾃动笔，要防⽌买到假冒产品）。
不要⾃⼰夹带草稿纸，不要把⼿机、⼩灵通等通讯⼯具带⼊考场，如果带了的话⼀定要关机（以免对⾃⼰造成影响）。
有些地区禁⽌携带⼿机等通讯⼯具进⼊考场，否则将以作弊论处。
中考物理⽆忧考为了能让⼴⼤考⽣及时⽅便获取安徽中考物理试卷答案信息，特别整理了《2019安徽中考物理试卷及答案》发布⼊⼝供⼴⼤考⽣查阅。
物理真题/答案[解析]专题推荐参加2019中考的考⽣可直接查阅各科2019年安徽中考试题及答案信息！考试须知⼀、考⽣凭《准考证》(社会⼈员须持准考证及⾝份证)提前15分钟进⼊指定试室（英语科提前20分钟）对号⼊座，并将《准考证》放在桌⼦左上⾓，以便查对。
考⽣除带必要的⽂具，如2B铅笔、⿊⾊字迹的钢笔或签字笔、直尺、圆规、三⾓板、橡⽪外，禁⽌携带任何书籍、笔记、资料、报刊、草稿纸以及各种⽆线通讯⼯具(如寻呼机、移动电话)、电⼦笔记本等与考试⽆关的物品（数学科考试可带指定型号的计算器）。
2019年安徽省初中学业水平模拟考试物理(本试卷共四大题23小题,满分90分,和化学合卷时间为120分钟,g取10N/kg)一、填空题(每空2分,计24分,直接把答案写在横线上,不要写解题过程)1.《白毛女》中的“北风那个吹,雪花那个飘”风吹的声音,其发声体是。
答案:空气解析:风吹的声音是由空气振动而引起的。
2.“阳光体育,坚持每天锻炼一小时”。
小学生体育课每周不少于四节,中学生体育课每周不少三节。
如图所示,是同学们体育课上玩“踢沙包”游戏。
当“沙包”被踢出时,说明力的作用效果是可以改变物体的。
答案:运动状态解析:“沙包”被踢出去,沙包由静止变为运动,说明力可以改变物体的运动状态。
3.如图是一位早上骑车出门的人士,在她的头发睫毛上有冰霜。
这是(填一物理过程)现象。
答案:凝华解析:由于极寒天气时,冰霜是由空气中的水蒸气凝华而成的。
4.中央电视台的“三星智力快车”节目介绍说,蜜蜂飞行与空气摩擦产生静电,蜜蜂(选填“得到”或“失去”)了电子,因此蜜蜂在飞行中就可以吸引带正电的花粉。
答案:得到解析:由题知,蜜蜂飞行与空气摩擦产生静电,且蜜蜂在飞行中可以吸引带正电的花粉,根据异种电荷相互吸引,蜜蜂带负电;蜜蜂带负电的原因是:蜜蜂飞行与空气摩擦,空气中的一些电子转移到蜜蜂身上,蜜蜂得到电子而带负电。
5.滑雪运动是许多青少年的钟爱。
如果滑雪板的长1.5 m、宽12 cm,滑雪者和滑雪板的总质量是72 kg,当滑雪者站立在水平雪地上时,滑雪板对雪地的压力是 N,压强为Pa。
答案:720 2 000解析:由于在水平雪地上,滑雪板对雪地的压力大小与滑雪者和滑雪板的总重力大小相等,所以滑雪板对雪地的压力F=72kg×10N/kg=720N,对雪地的压强p=FF =720N1.5m×0.12m×2=2000Pa。
6.加速度是物体运动速度的变化与所用时间的比,一辆汽车从静止到速度为72 km/h,共用时8 s,这辆汽车的加速度是 m/s2。
阶段检测(五) 电路、电流、电压与电阻欧姆定律电功率电与磁(考试时间:70分钟满分:90分)一、填空题(每空2分,共26分)1.(2018·山东枣庄中考)科技馆内有一个“静电球”,当人触摸“静电球”时,头发丝便会一根根竖起,形成“怒发冲冠”的景象,如图所示,这是由于头发丝带(选填“同种”或“异种”)电荷而互相的结果。
答案:同种排斥解析:人体是导体,当人触摸静电球时,人体也带了和静电球同种电荷的电,故人的头发上也会带上与静电球同种电荷的电,据同种电荷相斥可知,头发之间带同种电荷,相互排斥,故头发会蓬松竖起来。
2.(2018·安徽模拟)一只小灯泡的额定电压为8 V,正常发光时通过它的电流为0.5 A,现将该小灯泡接在12 V的电源上,为使其正常发光,应串联一个Ω的电阻。
答案:8解析:根据串联电路的分压特点可知,要使小灯泡在12V的电源上正常发光时应串联一个电阻,此时小灯泡两端的电压为8V,因串联电路中总电压等于各分电压之和,所以,串联电阻两端的电压:U R=U-U L=12V-8V=4V,因串联电路各处的电流相等,所以,由I=UU可得,串联电阻的阻值:R=U UU U =U UU L=4V0.5A=8Ω。
3.(2018·安徽全椒一模)如图所示,电源电压保持不变,闭合开关S1,S2,电压表示数为6 V,电流表示数为0.3 A,断开S2后,电流表示数为0.2 A,则电源电压为V,R2的阻值为Ω。
答案:610解析:由图可知,当闭合开关S1、S2时只有R1接入电路中,电压表测它两端电压,所以电源电压:U=6V。
由欧姆定律可得:R1=UU =6V0.3A=20Ω。
当断开S2后,两电阻串联,电压表仍测R1两端电压,电流表测电路中电流,由串联电路电流特点和欧姆定律可得:I2=I1=UU1+U2=0.2A,6V20Ω+U2=0.2A,解得R2=10Ω。
4.(2018·安徽模拟)如图所示的电路可以改装成较大量程的电流表和电压表,图中的灵敏电流计的内阻R g为1 Ω,允许通过的最大电流I g为100 mA,R1=0.1 Ω,R2=99 Ω。
素养全练23 电与磁基础夯实1.(2018·四川成都中考)如图甲所示,能自由转动的司南静止时,它的长柄指向南方,说明长柄是极。
如图乙所示,自制电磁铁的线圈匝数一定时,增大电流,电磁铁的磁性会(选填“增强”“减弱”或“不变”)。
答案:S增强解析:能自由转动的磁体静止时指南的那个磁极叫做南极,又叫S极。
司南静止时,其长柄指向南方,说明长柄是南极或S极;自制电磁铁的线圈匝数一定时,增大电流,电磁铁的磁性会增强。
2.(2018·广西梧州中考)如图所示,闭合开关S,通电螺旋管右侧的小磁针静止时,小磁针的N极指向左,则电源的右端为极。
若使通电螺线管的磁性增强,滑动变阻器的滑片P应向端移动。
答案:正右解析:小磁针静止时N极向左,则由磁极间的相互作用可知,通电螺线管右端为S极,则左端为N极,根据安培定则可以判断电源的右端为正极,左端为负极;为使通电螺线管的磁性增强,需增大电路中电流,由欧姆定律可知要减小电路中电阻,故滑片向右移动。
3.(2018·湖北恩施中考)如图,闭合开关后,轨道上的金属杆ab将向移动(选填“左”或“右”)通电后金属杆运动起来,此过程中能量的转化是。
答案:右电能转化为机械能解析:如题图,闭合开关后,磁场的方向是向下的,电流的方向是从b到a,根据左手定则可知,轨道上的金属杆ab将向右移动;此过程中能量的转化为电能转化为机械能。
4.(2018·湖南娄底中考)如图所示,闭合开关,将滑动变阻器滑片向左滑动,弹簧将(选填“伸长”或“缩短”)。
如果用电流表替代虚线框内仪器,然后将条形磁体迅速插入线圈中,与之相连的电流表的指针会发生偏转,这是现象。
答案:伸长电磁感应解析:电流从电源的正极流出,回到负极,由此可知:通电螺线管的上端为N极;异名磁极相互吸引,通电螺线管会对上方的条形磁铁产生向下的吸引力,当滑动变阻器的滑片向左滑动时,滑动变阻器接入电路中的电阻变小,电路中的电流变大,通电螺线管的磁性增强,对上方磁铁的吸引力增大,弹簧就会伸长;将条形磁铁迅速插入线圈中,条形磁铁和线圈发生了相对运动,线圈做切割磁感线运动,线圈中就会产生感应电流,与之相连的电流表指针就会发生偏转,这是电磁感应现象。
5.(2018·山东聊城中考)在“探究通电螺线管外部的磁场分布”的实验中,善于思考的小明同学用自己的方法总结出了通电螺线管的极性与电流方向之间的关系,如图所示:如果电流沿着我右手臂弯曲所指的方向,那么我的前方即为通电螺线管的极。
实验结论是通电螺线管外部的磁场和条形磁体的磁场相似,请写出一条增强通电螺线管磁性的方法:。
答案:N增大通电螺线管中的电流解析:根据安培定则,用右手握住通电螺线管,让弯曲的四指所指的方向与电流的方向一致,那么大拇指所指的那端就是通电螺线管的N极,即它的前方为N极;我们可以增大通电螺线管中的电流,或增加通电螺线管的线圈匝数,来增大通电螺线管的磁性。
6.(2018·宁夏中考)如图所示是一种水位自动报警器工作原理图。
由于一般的水都能导电,当水位升高到金属块A处时,下列判断正确的是,选择理由。
A.绿灯亮,螺线管上端是S极B.红灯亮,螺线管上端是S极C.绿灯亮,螺线管上端是N极D.红灯亮,螺线管上端是N极答案:D当水位升高到金属块A处时,电磁铁所在的控制电路接通,电磁铁具有了磁性,吸引衔铁向下运动,触点将红灯与电源接通,所以红灯亮;根据安培定则(右手螺旋定则)判断出电磁铁上端为N极解析:当水位升高到金属块A处时,电磁铁所在的控制电路接通,电磁铁具有了磁性,吸引衔铁向下运动,触点将红灯与电源接通,所以红灯亮;根据安培定则(右手螺旋定则)判断出电磁铁上端为N极。
故选D。
7.(2018·湖北宜昌中考)如图甲所示,转动发电机的摇把,灯泡发光,这种线圈在磁场中转动时产生电流的现象叫;图乙中把两个发光二极管极性相反地并联起来,与发电机串联,转动摇把,两个二极管交替发光,说明电路中产生的是。
答案:电磁感应交变电流解析:把发电机跟小灯泡连接起来,使线圈在磁场中转动,可观察到小灯泡发光,即发电机是利用电磁感应现象的原理制成的。
加快线圈的转动速度,感应电流变大,故灯泡变亮;由于发光二极管具有单向导电性,所以把两个发光二极管极性相反地并联起来,并与发电机串联,缓慢转动线圈,两个发光二极管交替发光,表明发电机发出的电流的方向是变化的,故是交变电流。
8.(2018·江苏盐城中考)在探究“通电螺线管外部磁场的方向”实验中,闭合开关,小磁针发生偏转,说明通电螺线管周围有,通过小磁针静止时极的指向确定该点磁场的方向,调换电源正负极,小磁针偏转方向改变,说明磁场方向与有关。
答案:磁场N电流方向解析:闭合开关后,小磁针发生偏转,说明通电导体周围存在磁场;小磁针静止时N极的指向为该点磁场的方向;调换电源正负极,即改变螺线管中的电流方向,发现小磁针静止时N极所指方向与原来相反,说明磁场方向与螺线管中的电流方向有关。
9.(2018·甘肃兰州中考)如图所示,将较长软电线的两端与灵敏电流表的两接线柱连接起来,两位同学手持电线像摇跳绳一样在空中摇动电线,使电线切割地磁场的磁感线。
若灵敏电流表的指针发生偏转,则可以断定两同学站立在地面上的方向(选填“东西”或“南北”),这个实验的原理是,老师上课时常使用“小蜜蜂”扩音器,声音由话筒传入扩音器,经扩音器放大后又经扬声器传出。
则在“小蜜蜂”中应用了上述原理的部件是。
(选填“话筒”或“扬声器”)答案:东西电磁感应话筒解析:由于地球是一个巨大的磁体,地理的南极是地磁的北极,地理的北极是地磁的南极,所以在地球周围存在着磁场,故如题图所示,两同学手持电线分别站在地面上的东西方向,像摇动跳绳一样在空中不停地摇动电线,此时相当于做切割磁感线运动,故会产生感应电流,即电磁感应现象;话筒工作原理:电磁感应现象;扬声器的工作原理:通电导体在磁场中受力。
在“小蜜蜂”中应用了上述原理的部件是话筒。
10.(2018·黑龙江大庆中考)如图是汽车启动装置电路简图,当钥匙插入钥匙孔并转动时,电磁铁得到磁性,此时电磁铁上端为极,触点B与C(选填“接通”或“断开”),汽车启动。
答案:N接通解析:当钥匙插入钥匙孔并转动时,左侧控制电路接通,电磁铁中的电流是从下边导线流入的,根据安培定则可以判断出电磁铁的上端为N极;当电磁铁电路接通时,电磁铁具有磁性,将上边的触点A吸下,则图中的直角杠杆会逆时针转动,所以触点B与C接通,电动机工作,汽车启动。
11.(2018·山东威海中考)如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关S1、S2时,下列说法正确的是()A.电磁铁的右端为N极B.小磁针将顺时针旋转C.当P向左滑动时,电磁铁的磁性增强,指示灯变暗D.当P向右滑动时,电磁铁的磁性减小,电压表的示数减小答案:D解析:根据安培定则可知,电磁铁的左端为N极,右端为S极,根据磁极间的相互作用可知,上侧的小磁针将会逆时针旋转,故AB错误;闭合开关S1和S2,使滑片P向左滑动,电阻变小,电流变大,磁场的磁性增强,巨磁电阻的阻值减小,电路电流变大,所以指示灯的亮度会变亮,故C错误;使滑片P向右滑动,电阻变大,电流变小,磁场的磁性变弱,巨磁电阻的阻值变大,电路电流变小,根据U=IR可知,灯泡两端的电压减小,电压表示数变小,故D正确。
12.(2018·江苏宿迁中考)如图所示,干电池底部吸有强磁铁(可导电),在干电池的正极上支有一“门”字形导线框,导线框B侧和套在强磁铁上导电圆环C连接,导线框和圆环C能够一起绕干电池持续转动,圆环C在转动过程中与强磁铁接触良好。
导线框转动的动力来源()A.只有线框A侧受到磁场对电流的作用B.只有线框B侧受到磁场对电流的作用C.线框A侧、B侧都受到磁场对电流的作用D.线框A侧、B侧都不受到磁场对电流的作用,是受到的其他外力答案:B解析:干电池底部吸有强磁铁,周围存在磁场,导线框B侧和套在强磁铁上导电圆环C连接,则线框B侧有电流通过(即线框B侧是通电导体),所以线框B侧受到磁场对电流的作用力而运动;而线框A侧没有通电,所以A侧没有受到磁场的作用力。
故B正确,ACD错误。
13.(2018·山东临沂中考)如图所示中是探究发电机原理的是()答案:A解析:发电机的工作原理是电磁感应现象。
A图中没有电源,是电磁感应现象,电磁感应现象是发电机的工作原理,故A正确;B图示是奥斯特实验,是电流的磁效应实验,不是发电机的工作原理,故B错误;C图中有电源,是通电导线在磁场中受到力而运动的实验,是电动机的工作原理,不是发电机的工作原理,故C错误;D图示是探究电磁铁磁性强弱的实验,它的原理是电流的磁效应,故D错误。
14.(2018·山东聊城中考)手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。
如图所示,它的原理是送电线圈通过一定频率的交流电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是()A.扬声器B.电磁继电器C.动圈式话筒D.电动机答案:C解析:扬声器是利用通电导体在磁场中受力运动的原理工作的,故A错误;电磁继电器利用的是电流的磁效应,故B错误;动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置,故C正确;电动机利用通电导体在磁场中受力运动的原理工作的,故D错误。
15.(2018·湖南株洲中考)图为交流发电机原理图,线圈在磁场中转动,则()A.两磁极间的磁场方向向左B.线圈在磁场中切割磁感线C.通过灯泡的电流方向不变D.线圈一定不受磁场力作用答案:B解析:在磁体的外部磁感线都是从N极出发回到南极,故图中两磁极间的磁场方向向右,故A错误;发电机是根据闭合电路的一部分导体在磁场中做切割磁感线运动时导体中产生感应电流的原理制成的,感应电流的方向和磁场方向、导体切割磁感线的方向有关,由于导体切割磁感线的方向在改变,所产生的电流也会变化,故B正确,C错误;根据通电导线在磁场中受力的作用的原理可知,此时线圈一定会受到力的作用,故D错误。
16.(2018·江苏苏州中考)在探究蹄形磁体周围磁场的实验中,老师将玻璃板平放在磁体上,并均匀地撒上一层铁屑,轻敲玻璃板,铁屑就会有序地排列起来,如图。
对实验中有关现象的分析不正确的是()A.撒铁屑的目的是将原来不存在的磁场显示出来B.铁屑在磁场中被磁化成一个个小磁体C.轻敲玻璃板,铁屑由于具有惯性会与玻璃板分离D.轻敲玻璃板,铁屑与玻璃板分离后,不受摩擦力,铁屑在磁力作用下排列有序答案:A解析:磁体周围始终存在磁场,借助细铁屑可以显示磁体周围的磁场分布特点,但不是将原来不存在的磁场显示出来,故A错误;铁屑原来没有磁性,但在磁场的作用下能够获得磁性,说明被磁化了。
