打印机机械原理

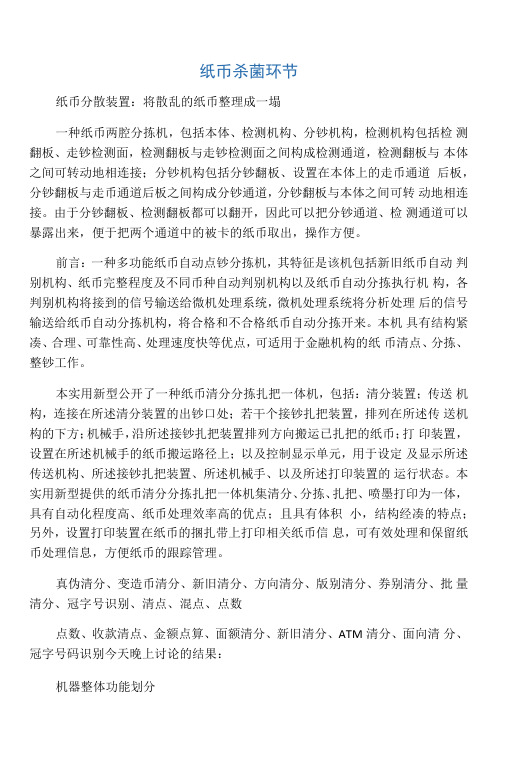

纸币杀菌环节纸币分散装置：将散乱的纸币整理成一塌一种纸币两腔分拣机，包括本体、检测机构、分钞机构，检测机构包括检测翻板、走钞检测面，检测翻板与走钞检测面之间构成检测通道，检测翻板与本体之间可转动地相连接；分钞机构包括分钞翻板、设置在本体上的走币通道后板，分钞翻板与走币通道后板之间构成分钞通道，分钞翻板与本体之间可转动地相连接。

由于分钞翻板、检测翻板都可以翻开，因此可以把分钞通道、检测通道可以暴露出来，便于把两个通道中的被卡的纸币取出，操作方便。

前言：一种多功能纸币自动点钞分拣机，其特征是该机包括新旧纸币自动判别机构、纸币完整程度及不同币种自动判别机构以及纸币自动分拣执行机构，各判别机构将接到的信号输送给微机处理系统，微机处理系统将分析处理后的信号输送给纸币自动分拣机构，将合格和不合格纸币自动分拣开来。

本机具有结构紧凑、合理、可靠性高、处理速度快等优点，可适用于金融机构的纸币清点、分拣、整钞工作。

本实用新型公开了一种纸币清分分拣扎把一体机，包括：清分装置；传送机构，连接在所述清分装置的出钞口处；若干个接钞扎把装置，排列在所述传送机构的下方；机械手，沿所述接钞扎把装置排列方向搬运已扎把的纸币；打印装置，设置在所述机械手的纸币搬运路径上；以及控制显示单元，用于设定及显示所述传送机构、所述接钞扎把装置、所述机械手、以及所述打印装置的运行状态。

本实用新型提供的纸币清分分拣扎把一体机集清分、分拣、扎把、喷墨打印为一体，具有自动化程度高、纸币处理效率高的优点；且具有体积小，结构经凑的特点；另外，设置打印装置在纸币的捆扎带上打印相关纸币信息，可有效处理和保留纸币处理信息，方便纸币的跟踪管理。

真伪清分、变造币清分、新旧清分、方向清分、版别清分、券别清分、批量清分、冠字号识别、清点、混点、点数点数、收款清点、金额点算、面额清分、新旧清分、ATM清分、面向清分、冠字号码识别今天晚上讨论的结果：机器整体功能划分1纸币输入：最终目的，将合个方向的纸币整理成一塌，以方便纸币通过输送装置进入识别区。

打印机的基本工作原理1.1.3 打印机的基本工作原理一.阵式打印机的基本工作原理针式打印机是与传统手写较为接近的一类打印机。

针式打印机的打印头是由打印针构成的，不同厂家的针式打印机，只是电路设计和内含的单片机软硬件不同而已，其基本工作原理基本相同，即：打印机在自身微处理器(主控电路)的控制下，启动字车执行横向位移，与此同时，装载在字车上的打印头也产生横向微步移动，打印头中排成一列、两列或三列的打印针每移动一步，机子便按照机内字符库中的字形编码矩阵格式激励出打印针进行打印，形成字符。

其具体工作原理是：加电后，按进纸键，机子执行进纸动作，按联机键，接口电路接收主机发送来的打印控制命令、字符打印命令和图形打印命令。

打印机及微型计算机根据送来的信息进行相应的处理，从字符库或汉字库中调出相对应的字符或图形编码首列地址(正向打印时)或末列地址(反向打印时)，按送来的信息一列一列找出相对应的字符或图形编码，经驱动电路送到打印头，激励打印针出针，击打色带后，在打印纸上打印出相应的字符或图形。

字符库和汉字库都是事先存在打印机微型计算机内部的EPROM芯片内。

由不同的点阵组成不同的字符或汉字，并事先分配好地址，针式打印机打印汉字时，实际上是打印字符或图形的点阵，通过点阵的密集，形成字符或图形的线条或图块。

二.喷墨打印机的基本工作原理喷墨打印机是借助于内置的墨水喷头，在打印信号的驱动下向打印纸喷射墨水来实现字符及图形打印的。

根据墨水喷射方式的不同，喷墨打印机又分为连续式和按需式两种。

连续式喷墨打印机的工作方式为电荷调制式，其墨水连续地从喷头中喷出，喷射的墨水滴受到字符集点阵调制的控制进行充电，利用偏转电极来改变墨水滴的前进方向，选出的点阵墨水滴到纸上形成图案。

其主要特点是打印速度快，易实现彩色打印且打印纸可使用普通纸。

其不足之处是对墨水需要进行加压，还需要专用墨水回收装置回收多余的墨滴，从而浪费大量的墨水。

按需式喷墨打印机的结构简单，其墨水从喷头中喷出是随机的，与连续式喷墨打印机相比，没有回收装置和加压装置。

3d打印机机械原理
3D打印机是一种将数字模型转化为实体物体的机器。

它利用多种不同的材料层层堆叠，构建出一个三维物体。

3D打印机的机械原理可以分为三部分：打印头、机械结构和控制系统。

打印头是3D打印机最重要的组成部分之一。

它通过喷射熔化了的材料，来堆叠成为物体。

打印头通常包括一个加热元件、一个熔融室、一个喷嘴和一个电机。

它通过控制电机的旋转，使得熔融的材料流动并通过喷嘴喷出。

机械结构是3D打印机的框架，它支撑着打印头和打印平台，确保它们在正确的位置。

通常，机械结构由多个部件组成，包括线性导轨、滑块、步进电机、同步带和导轨。

这些部件能够确保打印头可以在三个轴上移动，并创建出物体的形状。

控制系统是3D打印机的大脑，它能够将数字模型转化为打印指令，并控制打印头的运动。

控制系统由一个微控制器、驱动器、传感器、显示器和存储器组成。

它能够解析数字模型，生成打印路径，控制电机的速度和方向，并监测打印过程中的各种参数。

综上所述，3D打印机的机械原理是一个复杂的系统，它由打印头、机械结构和控制系统组成。

这些部件通常需要协同工作，才能够打印出一个完美的物体。

- 1 -。

自动打印机机械原理设计说明书1电动机的选择电动机是机械系统中的驱动部分，它为系统提供能量或动力，并将能量转换为系统需要的运动形式——转动，是机械系统中必不可少的，在机械系统方案中必须根据系统的特点、考虑和选择合适的电动机。

对于驱动自动打印机工作的电动机的参数和性能的选择，我们应考虑到以下因素：①考虑到现场能源的供应情况，有电源的情况下，应尽可能选择电力驱动，因为它的成本低，控制操作方便，机械活动范围广；②考虑到原动件的机械特性和工作制度与工作机相匹配，电动机根据打印机在工作的频繁程度选取相应的工作制度（FC=15%~60%）；③打印机对电动机提出启动、过载、运转平稳性、调速和控制等方面的要求，需要保证打印头和加紧机构运转平稳；④考虑到工作环境的因素，应防爆、防尘、防腐蚀；⑤电动机应工作可靠、操作简单、维修方便；⑥为了提高机械系统的经济效益，选择电动机应考虑经济成本，电动机的额定功率必须满足负载需要，但也不能过大。

对电动机来说所选电动机功率过大造成功率因素过低也是不经济的。

常用电动机的结构特性、优缺点及应用范围见表1.1表1.1根据各种电动机特点和应用范围，以及设计的自动打印机的结构特点，工作环境等各方面的综合因素，我们选择的电动机及其参数如下表1.2表1.22功能原理设计自动打印机的工作原理图如图2.1所示：图2.1此系统有送料机构1、定位机构、打印机构3-4-5-6、纸盒输出机构和减速传动机构等组成，由电动机驱动主轴上的几个执行机构，完成送料、定位、打印和送出的任务。

电动机输出的转速经过减速机型号功率/kw电流/A转速/(r/min) 满载 效率/% 功率因数/(cos/) Y2-132S-637.4 96081.00.76堵转电流/实际电流堵转转矩/额定转矩 最大转矩/额定转矩6．52.12.1构将轴的转速减到主轴上执行机构需要的转速，再将轴的旋转运动通过不同的机构转换成各个执行构件所需的运动。

如今，打印机已在日常的办公生活中发挥着举足轻重的作用。

就单一的打印输出来说可分为激光打印机、针式打印机和喷墨打印机。

那么，打印机的工作原理又是什么呢?下面，笔者为大家简明介绍，希望能够帮助广大用户在以后的工作生活中更了解、更得心应手的使用打印机。

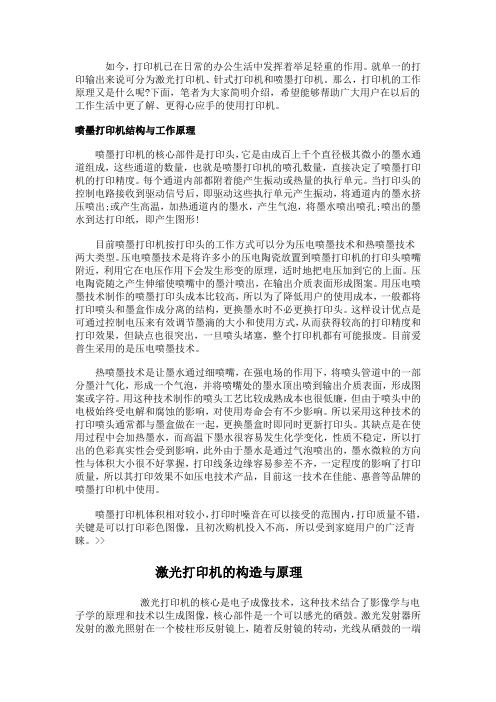

喷墨打印机结构与工作原理喷墨打印机的核心部件是打印头，它是由成百上千个直径极其微小的墨水通道组成，这些通道的数量，也就是喷墨打印机的喷孔数量，直接决定了喷墨打印机的打印精度。

每个通道内部都附着能产生振动或热量的执行单元。

当打印头的控制电路接收到驱动信号后，即驱动这些执行单元产生振动，将通道内的墨水挤压喷出;或产生高温，加热通道内的墨水，产生气泡，将墨水喷出喷孔;喷出的墨水到达打印纸，即产生图形!目前喷墨打印机按打印头的工作方式可以分为压电喷墨技术和热喷墨技术两大类型。

压电喷墨技术是将许多小的压电陶瓷放置到喷墨打印机的打印头喷嘴附近，利用它在电压作用下会发生形变的原理，适时地把电压加到它的上面。

压电陶瓷随之产生伸缩使喷嘴中的墨汁喷出，在输出介质表面形成图案。

用压电喷墨技术制作的喷墨打印头成本比较高，所以为了降低用户的使用成本，一般都将打印喷头和墨盒作成分离的结构，更换墨水时不必更换打印头。

这样设计优点是可通过控制电压来有效调节墨滴的大小和使用方式，从而获得较高的打印精度和打印效果，但缺点也很突出，一旦喷头堵塞，整个打印机都有可能报废。

目前爱普生采用的是压电喷墨技术。

热喷墨技术是让墨水通过细喷嘴，在强电场的作用下，将喷头管道中的一部分墨汁气化，形成一个气泡，并将喷嘴处的墨水顶出喷到输出介质表面，形成图案或字符。

用这种技术制作的喷头工艺比较成熟成本也很低廉，但由于喷头中的电极始终受电解和腐蚀的影响，对使用寿命会有不少影响。

所以采用这种技术的打印喷头通常都与墨盒做在一起，更换墨盒时即同时更新打印头。

其缺点是在使用过程中会加热墨水，而高温下墨水很容易发生化学变化，性质不稳定，所以打出的色彩真实性会受到影响，此外由于墨水是通过气泡喷出的，墨水微粒的方向性与体积大小很不好掌握，打印线条边缘容易参差不齐，一定程度的影响了打印质量，所以其打印效果不如压电技术产品，目前这一技术在佳能、惠普等品牌的喷墨打印机中使用。

打印机是什么原理
打印机是一种将电子文档或图像转化为纸质输出的设备。

它主要依靠墨水喷射、热敏打印、激光扫描等原理来实现打印功能。

墨水喷射打印机利用墨水喷射技术将液体墨水喷射到纸张上，形成图像或文字。

在墨水喷射过程中，墨水被推到墨盒内的喷嘴，通过加热或压力喷出，并在纸上形成点状图案。

这种打印机的优点是打印速度快、成本低，适用于家庭和办公室使用。

热敏打印机通过热头加热特定区域的热敏纸，使其在被加热的区域变色，从而形成图像或文字。

这种打印机的特点是操作简单、打印速度快、低噪音、易于维护，常见于收银机、票据打印等领域。

激光打印机是利用激光束在光敏感鼓面上生成电荷图案，再将磁性粉末吸附在电荷图案上，最后通过加热和压力固定在纸上完成打印。

激光打印机的特点是打印精度高、打印速度快、适用于高质量打印需求，常见于办公室和图文制作等场合。

除了以上几种主要原理，还有热转印打印、喷墨打印等其他打印技术也广泛应用于各种打印设备中。

不同的打印机原理有不同的特点和适用范围，根据实际需求选择合适的打印机能更好地满足打印需求。

打印机工作原理打印机是一种常见的办公设备，用于将电子文件或者图象转换为纸质文档。

它通过喷墨、激光、热敏或者针式等不同的技术实现打印功能。

本文将详细介绍打印机的工作原理，包括不同类型打印机的工作原理和打印过程的步骤。

1. 喷墨打印机工作原理：喷墨打印机通过将液体墨水喷射到纸上来形成图象或者文字。

其工作原理如下：- 打印头：喷墨打印机的打印头上有许多弱小的喷孔，每一个喷孔对应一个墨水颜色。

打印头根据输入的图象信号控制喷孔的开闭，以控制墨水喷射。

- 墨水喷射：当打印头接收到图象信号时，喷孔会喷射出弱小的墨水滴，喷射速度可达每秒数百次。

墨水滴会被电磁力或者热力推向纸张，形成图象或者文字。

- 纸张传送：打印头在纸张上挪移，同时纸张也会被传送装置逐步送入打印机。

这样，墨水滴可以在正确的位置喷射，最终形成完整的图象。

2. 激光打印机工作原理：激光打印机通过激光束照射到感光鼓上，然后将墨粉吸附到感光鼓上，再将墨粉转移到纸上来实现打印。

其工作原理如下：- 感光鼓：感光鼓是激光打印机中的核心部件，它由一个电荷器和一个光敏鼓面组成。

电荷器给鼓面带上一个正电荷，使其处于静电平衡状态。

- 激光照射：激光束被引导到感光鼓上，照射到鼓面上的某个点时，激光束会使该点的电荷被中和，形成一个电荷图案，即图象的一部份。

- 墨粉吸附：感光鼓上被激光照射的区域会吸附墨粉，而没有被照射的区域则保持原来的电荷状态。

- 转印：感光鼓转动，将墨粉转移到纸上。

同时，纸张也会被传送装置逐步送入打印机。

墨粉粘附在纸上，形成图象或者文字。

3. 热敏打印机工作原理：热敏打印机通过加热特殊的热敏纸来实现打印。

其工作原理如下：- 热敏纸：热敏纸上涂有一层热敏涂层，该涂层包含了许多弱小的颜色颗粒。

当加热时，颜色颗粒会发生化学反应，从而形成图象或者文字。

- 加热头：热敏打印机的加热头上有许多弱小的热敏体，每一个热敏体对应一个像素点。

当加热头受到输入的图象信号时，会对应的热敏体加热，使其与热敏纸接触，从而激活热敏纸上的颜色颗粒。

打印机工作原理和过程打印机是一种常见的办公设备，它通过将数字信息转换成可视的图像或文字，将电子文件打印到纸张上。

打印机的工作原理和过程是一个涉及多种技术的复杂过程，下面我们将详细介绍打印机的工作原理和过程。

首先，打印机的工作原理是基于数字-模拟转换的技术。

当我们在电脑上编辑好文档后，通过打印指令将文档发送给打印机，打印机会将数字信息转换成模拟信号。

这个过程涉及到打印机内部的处理芯片和电路板，它们会将数字信息转换成模拟的电信号，然后传输给打印机的打印头。

其次，打印机的打印头是打印过程中最关键的部件。

打印头上安装着喷嘴，通过控制喷嘴的喷墨方式，将模拟信号转换成可视的图像或文字。

打印头通常采用喷墨或激光技术，喷墨打印机通过喷墨喷射到纸张上形成图像，而激光打印机则通过激光束照射在感光鼓上，再通过粉末吸附形成图像。

接下来，打印机的传动系统是打印过程中不可或缺的部分。

传动系统包括打印头的移动和纸张的送纸，通过控制打印头和纸张的相对位置，确保打印的准确性和稳定性。

传动系统通常采用电机和传动带、轴承等部件，通过精密的控制系统实现打印头和纸张的移动。

最后，打印机的控制系统是整个打印过程的大脑。

控制系统包括打印机的驱动程序和打印指令的处理，它负责将电脑发送的打印指令翻译成打印机可以理解的信号，然后控制打印头、传动系统等部件的工作。

控制系统的性能直接影响到打印机的打印速度和质量。

总的来说，打印机的工作原理和过程是一个复杂而精密的技术体系。

通过数字-模拟转换技术，打印头、传动系统和控制系统的协同工作，将电子文件转换成可视的图像或文字。

这些技术的不断创新和提升，使得打印机在办公和生活中扮演着越来越重要的角色。

希望通过本文的介绍，能让大家对打印机的工作原理和过程有一个更加清晰的认识。

机械原理自动打印机课程设计一、引言自动打印机是一种常见的办公设备，它可以将电脑中的文档快速地转化为纸质文件。

本课程设计旨在深入探究自动打印机的工作原理，通过设计一个简单的自动打印机模型来加深对其原理的理解。

二、机械原理1. 滚筒式打印机滚筒式打印机是一种常见的自动打印机，其工作原理类似于手写字。

在滚筒上安装有字母和符号，当滚筒旋转时，墨水喷头会将墨水喷在纸张上，形成文字和图像。

2. 喷墨式打印机喷墨式打印机是另一种常见的自动打印机，其工作原理是通过喷头将墨水喷在纸张上形成文字和图像。

喷头内部有微小的孔道，通过控制电压来控制墨水流出的速度和位置。

3. 激光打印机激光打印机采用激光束扫描纸张表面，在特定区域上照射出高温点，使得颜料粉末熔化并附着在纸张上，形成文字和图像。

激光打印机的优点是速度快、精度高，适用于大批量的打印工作。

三、自动打印机课程设计1. 设计原理本课程设计旨在设计一个简单的自动打印机模型，通过控制电机和喷头的运转来实现纸张上文字和图像的打印。

其中，电机负责驱动滚筒或喷头旋转，喷头负责将墨水喷在纸张上。

2. 设计步骤（1）选择适当的电机和喷头，并将其安装在模型中。

（2）编写程序控制电机和喷头的运转。

根据需要调整电机和喷头的速度和位置。

（3）测试模型并进行调试。

根据测试结果对模型进行优化。

3. 设计难点本课程设计中最大的难点是如何控制电机和喷头的运转。

需要编写复杂的程序来实现这一目标，并且需要不断进行测试和调试以达到最佳效果。

四、结论自动打印机是一种常见的办公设备，其工作原理包括滚筒式打印机、喷墨式打印机和激光打印机。

本课程设计旨在设计一个简单的自动打印机模型，通过控制电机和喷头的运转来实现纸张上文字和图像的打印。

设计中最大的难点是如何控制电机和喷头的运转，需要编写复杂的程序来实现这一目标，并且需要不断进行测试和调试以达到最佳效果。

打印机工作原理和过程
打印机是一种常见的办公设备，它通过将电子文件转化为纸质文件，实现了电子信息的实体化输出。

打印机的工作原理和过程是怎样的呢？接下来我们将详细介绍。

首先，打印机的工作原理是基于喷墨或激光技术。

喷墨打印机通过喷射墨水颗粒到纸张上，形成图像和文字；而激光打印机则是通过激光束和静电作用将墨粉粘附在纸张上，形成图像和文字。

无论是喷墨还是激光，打印机都是通过控制墨水或墨粉的喷射来实现打印的。

其次，打印机的工作过程可以分为数据处理、图像形成和打印输出三个步骤。

在数据处理阶段，电脑将需要打印的文件转化为打印机可识别的数据格式，并传输到打印机中。

在图像形成阶段，打印机根据接收到的数据，控制墨水或墨粉的喷射位置和方式，将图像和文字逐渐形成在纸张上。

最后，在打印输出阶段，打印机将已经形成的图像和文字输出到纸张上，完成整个打印过程。

此外，打印机的工作原理和过程也与打印头、传动系统、控制芯片等部件密切相关。

打印头是喷墨或激光打印机的关键部件，它负责控制墨水或墨粉的喷射，影响打印质量。

传动系统则是打印机的动力来源，它通过马达和齿轮等机械结构，将打印头和纸张进行精准的移动和定位。

控制芯片则是打印机的大脑，它负责接收电脑传输的数据，控制打印头和传动系统的工作，实现整个打印过程的自动化和智能化。

总的来说，打印机的工作原理和过程是基于喷墨或激光技术，通过数据处理、图像形成和打印输出三个步骤实现的。

打印头、传动系统和控制芯片等部件也是打印机能够正常工作的重要组成部分。

希望通过本文的介绍，您能对打印机的工作原理和过程有更深入的了解。
