喷墨打印机的工作原理概述PPT(18张)

喷墨打印机喷墨打印机ppt课件SCAN-的-扫描部分-90分-BASE-打印部分SCAN-扫描仪的基本原理是-利用光电元件将检测到的光-DADF-扫描部分-信号转换成电信号，然后将-电信号通过A/转换器转换-成数字信号，再传输给计算-机，经软件处理后生成扫描-CCD-文件并再现到计算机屏幕上。

-S534型-AD自动输稿器-●●回-ADF只是单面输送原稿，而DADF才是双面输稿器，原稿放在DADF的托-盘上时，就已经启动了托盘的传感器，传感器会检测出原稿的大小；按下复-OPE-印键后，槎稿轮将原稿搓入一张，在进入ADF后，原稿正面以复印机稿前部-的ADF玻璃上经过，由玻璃下的曝光灯将原稿曝光，光经反光镜、镜头后进入-CCD图像传感器，将光信号变为电信号存主板上的RAM内存中。

原稿继-续前进，输送到出稿托盘上，如果是单面原稿，那么扫描结束。

如果是双面原稿，-DADF在第面扫描后，将原稿再次反槎入ADF内，并将原稿翻身，进行第二-面的扫描，第二面扫描完成后，原稿被输送到出稿托盘上，结束行。

CCD-CIS:接触式图像传感器-CIS是由光源系统和感光系统的单件构成的集成模块。

就是指原稿进行光-学扫描，然后将学图像传送到光电转换器中变为模拟电信号，又将模拟电信号-变换成图像的图像信号输入设备。

-CCD:电荷耦合元件-CCD一种半导体器件，能够把光学像转化为电信号。

CCD上植入的微-灯管-反光镜-小光敏物质称作像素Pixl。

一块CCD上包的像素数越多，其提供的画面-分辨率也就越高。

CCD的作用就像胶片一样，但它是把光信号转换成电荷信号-CCD上有许多排整齐的光电二极管，能感应光线，并将光信号转变成电信-号，经外部采样放大及模数转换电路转换成数字图像信号。

-光线镜头感元件-PMT-密度范围较-密度范围稍-接触式扫描，-大，而且能-小，一次曝-分辨率较低-R-9-B-CCD够分源出面光。

景深天，夏-价格低廉小-像更细微的-运用最为广-巧，主要用-■-层次变化，主-泛，主要用-于便携式和-滤色镜-==-要用于滚简-于平台式扫-低端扫描仪-Pixel-式扫描仪-Analog-to-Digital-Converter光电賴合器-模数转换器BASE-打印部分-目前市场上的喷墨打印机的喷墨-方式分为两种：-·1.压电式喷墨原理-·2.热气泡式喷墨原理压电式喷墨原理：-.example piezo architecture-lamlnated-喷头内装有墨水，在喷头、下两侧各装有一块压电晶体，-metal plates-压电晶体受打印信号的控制，产生变形，挤压喷头中的墨水，-复合属板-从而控制墨水的喷射。

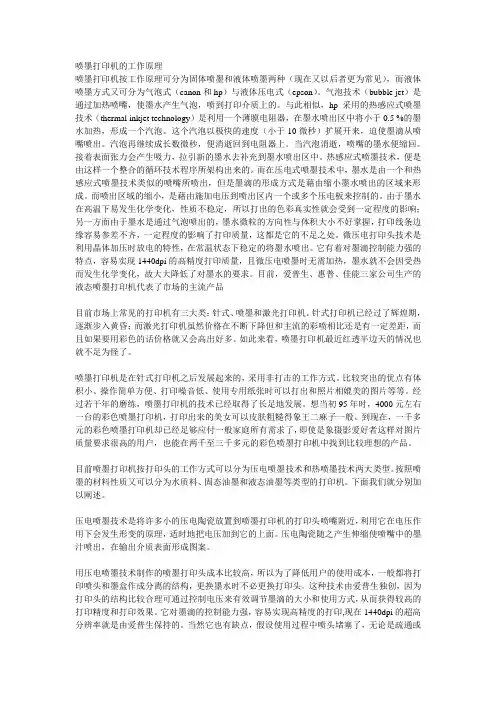

喷墨打印机的工作原理一：喷墨打印机按工作原理可分为固体喷墨和液体喷墨两种（现在又以后者更为常见），而液体喷墨方式又可分为气泡式（canon和hp）与液体压电式（epson）。

气泡技术（bubble jet）是通过加热喷嘴，使墨水产生气泡，喷到打印介质上的。

与此相似，hp采用的热感应式喷墨技术（thermal inkjet technology）是利用一个薄膜电阻器，在墨水喷出区中将小于0.5 %的墨水加热，形成一个汽泡。

这个汽泡以极快的速度（小于10微秒）扩展开来，迫使墨滴从喷嘴喷出。

汽泡再继续成长数微秒，便消逝回到电阻器上。

当汽泡消逝，喷嘴的墨水便缩回。

接着表面张力会产生吸力，拉引新的墨水去补充到墨水喷出区中。

热感应式喷墨技术，便是由这样一个整合的循环技术程序所架构出来的。

而在压电式喷墨技术中，墨水是由一个和热感应式喷墨技术类似的喷嘴所喷出，但是墨滴的形成方式是藉由缩小墨水喷出的区域来形成。

而喷出区域的缩小，是藉由施加电压到喷出区内一个或多个压电板来控制的。

由于墨水在高温下易发生化学变化，性质不稳定，所以打出的色彩真实性就会受到一定程度的影响；另一方面由于墨水是通过气泡喷出的，墨水微粒的方向性与体积大小不好掌握，打印线条边缘容易参差不齐，一定程度的影响了打印质量，这都是它的不足之处。

微压电打印头技术是利用晶体加压时放电的特性，在常温状态下稳定的将墨水喷出。

它有着对墨滴控制能力强的特点，容易实现1440dpi的高精度打印质量，且微压电喷墨时无需加热，墨水就不会因受热而发生化学变化，故大大降低了对墨水的要求。

目前，爱普生、惠普、佳能三家公司生产的液态喷墨打印机代表了市场的主流产品目前市场上常见的打印机有三大类：针式、喷墨和激光打印机。

针式打印机已经过了辉煌期，逐渐步入黄昏；而激光打印机虽然价格在不断下降但和主流的彩喷相比还是有一定差距，而且如果要用彩色的话价格就又会高出好多。

如此来看，喷墨打印机最近红透半边天的情况也就不足为怪了。

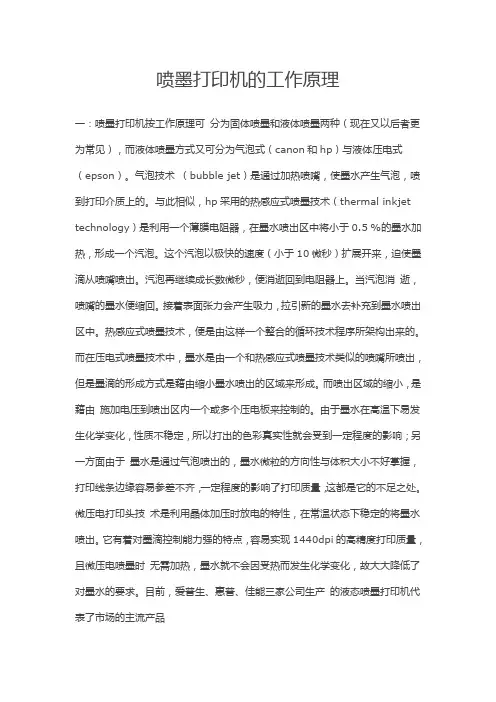

喷墨打印机的工作原理喷墨打印机按工作原理可分为固体喷墨和液体喷墨两种（现在又以后者更为常见），而液体喷墨方式又可分为气泡式（canon和hp）与液体压电式（epson）。

气泡技术（bubble jet）是通过加热喷嘴，使墨水产生气泡，喷到打印介质上的。

与此相似，hp采用的热感应式喷墨技术（thermal inkjet technology）是利用一个薄膜电阻器，在墨水喷出区中将小于0.5 %的墨水加热，形成一个汽泡。

这个汽泡以极快的速度（小于10微秒）扩展开来，迫使墨滴从喷嘴喷出。

汽泡再继续成长数微秒，便消逝回到电阻器上。

当汽泡消逝，喷嘴的墨水便缩回。

接着表面张力会产生吸力，拉引新的墨水去补充到墨水喷出区中。

热感应式喷墨技术，便是由这样一个整合的循环技术程序所架构出来的。

而在压电式喷墨技术中，墨水是由一个和热感应式喷墨技术类似的喷嘴所喷出，但是墨滴的形成方式是藉由缩小墨水喷出的区域来形成。

而喷出区域的缩小，是藉由施加电压到喷出区内一个或多个压电板来控制的。

由于墨水在高温下易发生化学变化，性质不稳定，所以打出的色彩真实性就会受到一定程度的影响；另一方面由于墨水是通过气泡喷出的，墨水微粒的方向性与体积大小不好掌握，打印线条边缘容易参差不齐，一定程度的影响了打印质量，这都是它的不足之处。

微压电打印头技术是利用晶体加压时放电的特性，在常温状态下稳定的将墨水喷出。

它有着对墨滴控制能力强的特点，容易实现1440dpi的高精度打印质量，且微压电喷墨时无需加热，墨水就不会因受热而发生化学变化，故大大降低了对墨水的要求。

目前，爱普生、惠普、佳能三家公司生产的液态喷墨打印机代表了市场的主流产品目前市场上常见的打印机有三大类：针式、喷墨和激光打印机。

针式打印机已经过了辉煌期，逐渐步入黄昏；而激光打印机虽然价格在不断下降但和主流的彩喷相比还是有一定差距，而且如果要用彩色的话价格就又会高出好多。

如此来看，喷墨打印机最近红透半边天的情况也就不足为怪了。

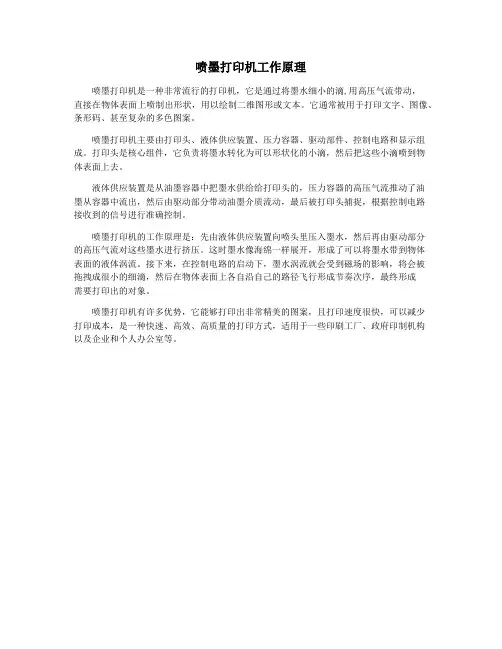

喷墨打印机工作原理
喷墨打印机是一种非常流行的打印机，它是通过将墨水细小的滴,用高压气流带动，
直接在物体表面上喷制出形状，用以绘制二维图形或文本。

它通常被用于打印文字、图像、条形码、甚至复杂的多色图案。

喷墨打印机主要由打印头、液体供应装置、压力容器、驱动部件、控制电路和显示组成。

打印头是核心组件，它负责将墨水转化为可以形状化的小滴，然后把这些小滴喷到物
体表面上去。

液体供应装置是从油墨容器中把墨水供给给打印头的，压力容器的高压气流推动了油
墨从容器中流出，然后由驱动部分带动油墨介质流动，最后被打印头捕捉，根据控制电路
接收到的信号进行准确控制。

喷墨打印机的工作原理是：先由液体供应装置向喷头里压入墨水，然后再由驱动部分
的高压气流对这些墨水进行挤压。

这时墨水像海绵一样展开，形成了可以将墨水带到物体
表面的液体涡流。

接下来，在控制电路的启动下，墨水涡流就会受到磁场的影响，将会被
拖拽成很小的细滴，然后在物体表面上各自沿自己的路径飞行形成节奏次序，最终形成
需要打印出的对象。

喷墨打印机有许多优势，它能够打印出非常精美的图案，且打印速度很快，可以减少
打印成本，是一种快速、高效、高质量的打印方式，适用于一些印刷工厂、政府印制机构
以及企业和个人办公室等。

喷墨打印机原理及优缺点在激光打印机未出现之前，我们一般办公使用的都是喷墨打印机，可以这样说，现在在一般家庭或者中小型企业还是以使用喷墨打印机为主的，那喷墨打印机的技术原理以及它的一些优缺点，印刷耗材网就简单介绍一下。

喷墨打印机按工作原理可分为固体喷墨和液体喷墨两种（现在又以后者更为常见），而液体喷墨方式又可分为气泡式与液体压电式。

气泡技术是通过加热喷嘴，使墨水产生气泡，喷到打印介质上的。

目前喷墨打印机采用技术主要有两种：连续式喷墨技术与随机式喷墨技术。

早期的喷墨打印机以及当前大幅面的喷墨打印机都是采用连续式喷墨技术，而当前市面流行的喷墨打印机都普遍采用随机喷墨技术。

连续喷墨技术以电荷调制型为代表，随机式喷墨系统中墨水只在打印需要时才喷射，所以又称为按需式。

喷墨打印机墨盒显微图片：在了解了喷墨打印机的原理之后，印刷耗材网为各位简单概述下喷墨打印机得优缺点。

喷墨打印机的优点：1、喷墨打印机碳素墨水渗浸与纸浆内，字迹保持时间更长；2、喷墨打印机单机更便宜，成本主要集中在耗材方面，如保持整洁的纸张水平，频繁更换硒鼓。

3、喷墨打印机在使用专用照片纸进行打印时可以获得目前各类打印机中最好效果的照片打印质量，并且很多型号的产品都提供了防水防退色等特性使打印出的照片可以长时间保存低负荷量打印时（单页或几页文档），打印速度基本令人满意。

4、喷墨打印机初始投资成本相对较低，能提供从数字相机或各类存储卡上直接打印，通常这类产品还配备有彩色的LCD显示屏，用户可以方便地将自己拍摄的照片快速输出。

喷墨打印机的缺点：1、打印速度慢，即便是最快速的喷墨打印机，在相同品质下的打印速度也还无法与大多数激光打印机相比。

2、打印字迹的边界清晰度低，批量打印能力相对较差，难以满足负荷较重的打印作业。

一般情况下，刚打印的文件或图片需要格外留心，以免由于没有完全干燥而蹭脏画面。

3、耗材相对较贵，喷墨打印机的墨盒容量通常相对较小（一般在100页至600页之间），对于打印量大的用户，他们必须经常更换耗材，显然不如激光打印机方便、实惠。

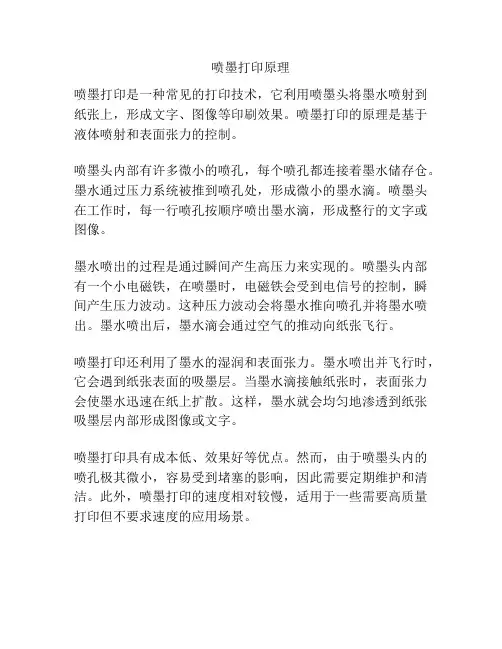

喷墨打印原理
喷墨打印是一种常见的打印技术，它利用喷墨头将墨水喷射到纸张上，形成文字、图像等印刷效果。

喷墨打印的原理是基于液体喷射和表面张力的控制。

喷墨头内部有许多微小的喷孔，每个喷孔都连接着墨水储存仓。

墨水通过压力系统被推到喷孔处，形成微小的墨水滴。

喷墨头在工作时，每一行喷孔按顺序喷出墨水滴，形成整行的文字或图像。

墨水喷出的过程是通过瞬间产生高压力来实现的。

喷墨头内部有一个小电磁铁，在喷墨时，电磁铁会受到电信号的控制，瞬间产生压力波动。

这种压力波动会将墨水推向喷孔并将墨水喷出。

墨水喷出后，墨水滴会通过空气的推动向纸张飞行。

喷墨打印还利用了墨水的湿润和表面张力。

墨水喷出并飞行时，它会遇到纸张表面的吸墨层。

当墨水滴接触纸张时，表面张力会使墨水迅速在纸上扩散。

这样，墨水就会均匀地渗透到纸张吸墨层内部形成图像或文字。

喷墨打印具有成本低、效果好等优点。

然而，由于喷墨头内的喷孔极其微小，容易受到堵塞的影响，因此需要定期维护和清洁。

此外，喷墨打印的速度相对较慢，适用于一些需要高质量打印但不要求速度的应用场景。
