接入设备维护操作指导书（传输篇）目录1设备结构 (3)1.1M ETRO1000设备 (3)1.1.1总体结构 (3)1.1.2正面板说明 (3)1.1.3背面各部分说明 (4)1.1.4Metro1000主控板接口功能 (6)1.2M ETRO100设备 (8)1.2.1外形 (8)1.2.2面板介绍 (8)1.2.3系统结构 (10)2设备操作指导及注意事项 (10)2.1设备硬件操作注意事项 (10)2.1.1Metro1000设备主控板区别和分类 (10)2.1.2Metro1000指示灯含义 (11)2.1.3Metro100指示灯含义 (11)2.2单板更换指导 (12)2.2.1Metro1000主控板更换 (12)2.2.2光板和支路板更换 (12)2.2.3Metro100更换单板注意事项 (12)2.2.4Metro1000设备SCB单板备件兼容性和操作指导 (13)2.2.5接入设备光口尾纤环回注意事项 (14)2.2.6光口LOS或LOF、再生段或复用段误码处理步骤 (14)1 设备结构1.1 Metro1000设备1.1.1 总体结构OptiX 155/622H采用盒式集成设计，由机盒、风扇板、电源滤波板、插板区和防尘网构成，如下图1所示：1. 设备机盒2. 风扇板3. 插板区4. 电源滤波板5. 防尘网图1 OptiX 155/622H设备背面外观图1.1.2 正面板说明OptiX 155/622H设备的正面板如图2所示。

图2 OptiX 155/622H正面板示意图图2左侧有一个红色的“ALMCUT”开关键，当设备有一般或严重等级以上的故障出现时，将有声光告警产生，此时将告警切除开关由“ALM_ON”按到“ALMCUT”的位置将切除告警声。

在告警没有排除前，拨动“ALMCUT”开关键到非告警切除位置“ALM_ON”时，告警声仍然发出。

注意：当告警切除开关处于告警切除状态时，设备的声音告警就会彻底关闭，即使以后再发生新告警，设备也不会发告警声。

OptiX Metro500外部接口说明一.接口概述OptiX Metro500外部接口示意图如下图所示：图1.OptiX Metro500后面板接口示意图表1OptiX Metro500后面板接口说明标号丝印说明备注1 接地端子设备通过此端子与机房的PGND连接2 RUN 运行指示灯(绿灯) 灭：表示设备未上电0.5秒亮，0.5秒灭：等待加载程序快闪：正在加载程序慢闪（1秒亮，1秒灭）：正常运行CRT 紧急告警灯(红灯) 灭：表示本设备无紧急告警亮：表示本设备有严重告警MAJ 主要告警灯(红灯) 灭：表示本设备无主要告警亮：表示本设备有主要告警ETN 网口指示灯（黄灯）指示网口连接状态3 光接口SC接口，光模块类型S-1.1，对应30KM的传输距离。

4 RST 复位键RESET5 SYNC 时钟输入输出口1路120欧时钟输入输出口(Metro 500V100R001版本只提供硬件，软件不支持，Metro 500V100R002版本软件升级支持)，输出时钟信号，阻抗为120欧，如果需要75欧的时钟信号，可以通过阻抗转化电缆实现6 ALARM 开关量接口3路开关量输入1路输出，主要用来传输告警信号，可用于外接告警箱（Metro 500V100R001版本不支持）7防静电手腕插孔用于插防静电手腕ESD标号丝印说明备注8 PW48 -48V电源模块设备提供PW48、PW24和AC 100-240V三种电源模块可选，三种电源模块对应的丝印是不同的，分别为PW48、PW24和AC 100-240V9 ON/OFF 电源开关设备上电10 LOS左光接口LOS指示灯表示光口1（左边）的状态，光口接收光功率过低产生LOS告警，指示灯亮（红色）11LOS 右光接口LOS指示灯表示光口2（右边）的状态，光口接收光功率过低产生LOS告警，指示灯亮（红色）（当设置是单光口的时候，没有左光口LOS指示灯，只有由光口LOS指示灯，此时右光口为光口1）EHERNET 网管接口接网管计算机或者调试计算机12 F2 透明数据口主要用于用户透明数据的收发，电气特性为RS-23213 16 1 本板支路接口DB78，有8路E1（PL1S）或16路E1（PL1D），75欧或120欧14 16 1 扩展槽位支路接口DB78，16路E1（SS45SP2），75欧或120欧15 风扇设备有提供2个风扇，不可插拔二.接口说明下面的说明是和上面的接口对应的，请对照阅读。

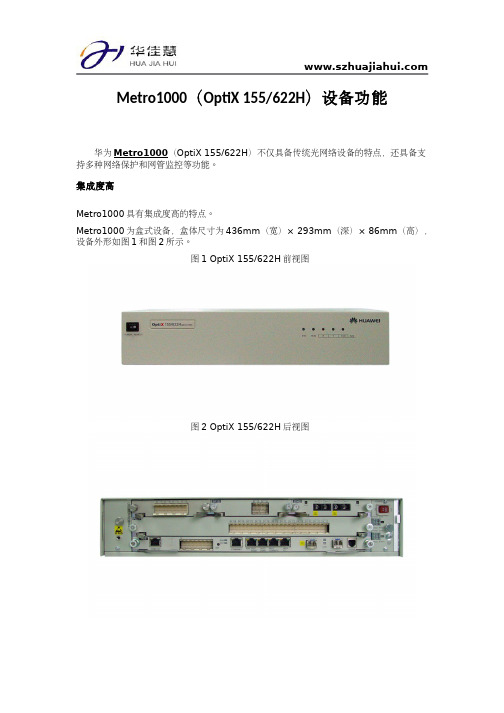

Metro1000（OptiX 155/622H）设备功能华为Metro1000（OptiX 155/622H）不仅具备传统光网络设备的特点，还具备支持多种网络保护和网管监控等功能。

集成度高Metro1000具有集成度高的特点。

Metro1000为盒式设备，盒体尺寸为436mm（宽）× 293mm（深）× 86mm（高），设备外形如图1和图2所示。

图1 OptiX 155/622H前视图图2 OptiX 155/622H后视图Metro1000支持多种业务类型的接入，可以与无线基站、以太网交换机等设备进行对接。

OptiX 155/622H支持的业务类型和接入数量如表1所示。

提供多种接口Metro1000提供SDH业务、PDH业务、以太网业务等多种业务接口。

OptiX 155/622H提供的接口类型如表1所示。

提供多种同步时钟源Metro1000提供外同步时钟源、线路同步时钟源、支路同步时钟源等多种同步时钟源。

Metro1000工作于跟踪同步方式时，可选择下列同步时钟源作为参考时钟：2048kHz或2048kbit/s的G.703外同步时钟源。

线路单板接口的同步时钟源支路单板接口的同步时钟源SCB板线路接口的同步时钟源和支路接口的同步时钟源。

支持多系统功能Metro1000的交叉容量为21.25G高阶全交叉或5G低阶全交叉，可配置为多个TM（T erminal Multiplexer）或ADM（Add/Drop Multiplexer）或MADM（Multiple Add/Drop Multiplexer）系统，并支持多系统间的业务调度和保护，大大增强了设备的组网能力和网络间业务的调度能力。

支持灵活的组网能力OptiX 155/622H能提供灵活的组网能力，支持点对点、线形、环形、枢纽形、网孔形等。

Metro1000作为接入层设备可以和华为公司的Metro系列设备、OSN系列设备进行混合组网。

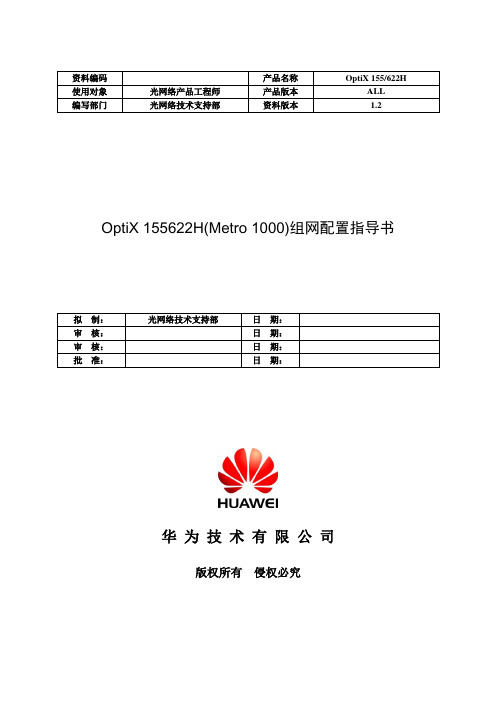

OptiX 155622H(Metro 1000)组网配置指导书华为技术有限公司版权所有侵权必究OptiX 155622H(Metro 1000)组网配置指导书文档密级：内部公开修订记录OptiX 155622H(Metro 1000)组网配置指导书文档密级：内部公开目录1板位及总线定义 (5)2交叉矩阵 (7)3业务组网能力 (7)4保护方式 (8)4.1复用段保护 (8)4.2集中型环带链保护 (8)4.3通道保护环 (8)5ECC与公务配置 (9)6时钟配置 (9)7命令行配置实例 (11)7.1TM站典型配置 (11)7.2ADM站典型配置(见图7-1） (12)7.3ADM+TM站典型配置 (13)7.4双ADM站典型配置 (14)7.5单向复用段环 (15)7.6通道保护环配置示例 (17)OptiX 155622H(Metro 1000)组网配置指导书文档密级：内部公开关键词：155/622H Metro 1000V2 定义交叉ECC摘要：本文档主要描述OptiX 155/622H产品板位的定义、交叉矩阵、业务组网、保护方式及时钟配置。

该指导书以Metro 1000V2进行书写，Metro 1000V3在某些功能的实现上和Metro 1000V2存在一些差异。

缩略语清单：无参考资料清单：无OptiX 155622H(Metro 1000)组网配置指导书文档密级：内部公开OptiX 155622H(Metro 1000)组网配置指导书要了解OptiX 155/622H的组网配置，就首先要了解其板位和总线定义，以及其交叉能力。

只有这样，才会从根本上了解它可以完成那些工作，避免只对结论死记硬背。

该指导书以Metro 1000V2进行书写，Metro 1000V3在某些功能的实现上和Metro 1000V2存在一些差异。

1 板位及总线定义OptiX 155/622H板位及总线定义，如表1所示。

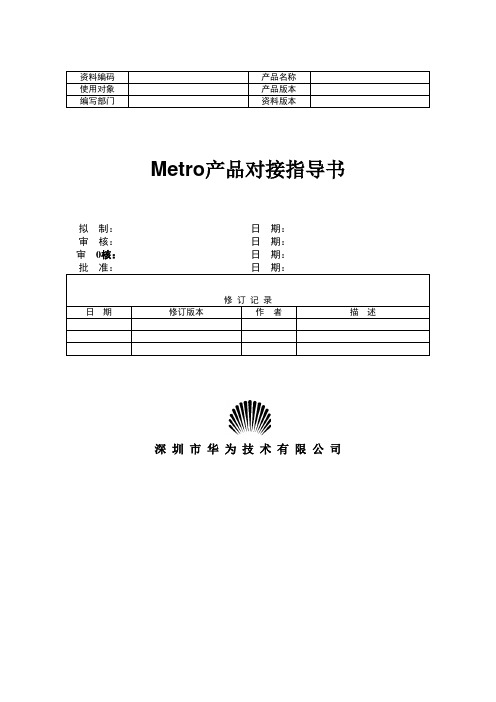

Metro产品对接指导书拟制：日期：审核：日期：审0核：日期：深圳市华为技术有限公司目录Metro产品对接指导书 (3)一ATM对接 (3)1.ATM业务对接时的几个基本概念 (3)2. Qos参数： (7)3.ATM流量描述表 (7)4.流量参数的配置 (10)5.Metro3000设备对接小结： (10)二IP业务的对接： (10)1、以太网的工作原理 (10)2、端口工作模式 (12)3、10M、100M以太网的区别 (13)4、自协商功能 (14)5、VLAN的概念和实现： (15)三网上对接案例： (17)1、Metro1000和宽带设备5100对接，无法浏览网页。

(17)2、ET1单板和某厂商的光电转换器对接问题 (19)Metro产品对接指导书随着Metro设备的普及，Metro设备与其他设备对接越来越多，其中包括ATM对接、以太网对接，为了方便现场工程师开局和维护，现将对接时常用的几个概念作一下说明。

一ATM对接1.ATM业务对接时的几个基本概念再ATM业务前，我们首先要了解对接设备的特性和对接参数。

主要包括以下下几个概念：（1）业务类型：ATM业务共有五种业务类型，适合不同的业务种类。

包括CBR、RT－VBR、NRT－VBR、UBR和ABR。

一般用户会根据其业务类别选取不同的业务类型。

但是对接设备的业务类型和Metro设备没有直接的关联。

由于Metro设备提供传输通道，对接时对业务有影响的只是流量大小、流控参数等。

当对端设备要求使用UBR等业务，我们可以配置为其他的业务类型来适配对接设备。

当然，最好的情况是Metro设备配置的业务类型和对接设备一致。

以下是五种业务类别适合的业务种类：Metro设备的业务类型一般按照用户的要求来配置，其实在配置业务时，在Metro设备上并没有直接按照这五种业务类型来配置，而是按照流量类型来配置的。

（2）流量类型：ATM业务共有15种流量类型。

每一种流量类型有五个参数，但是不同流量类型的参数是不同的。

华为Metro1000（OptiX 155/622H）设备总概华为Metro1000（OptiX 155/622H）是华为metro系列中的一款设备，属于比较简单的设备，完成的业务不多，满足一般的业务情况，Metro1000（OptiX 155/622H）提供STM-1/STM-4光同步传输功能，线路速率可以从STM-1在线升级到 STM-4。

Metro1000（OptiX 155/622H）产品提供丰富的业务接口和强大的交叉能力。

Metro1000（OptiX 155/622H）设备可以通过SDH接口与OptiX 155/622、OptiX 2500+(Metro3000)、OptiX 10G等SDH传输设备组成传输网；也可以通过PDH、ATM和以太网接口与接入网设备、GSM移动蜂窝基站、ETS无线接入基站、交换机、路由器等设备配合组成通信网。

总体结构Metro1000（OptiX 155/622H）采用盒式集成设计，可以单独使用，也可以集成在220V机箱中使用。

机盒外形尺寸为：436mm（宽）×293mm（深）×86mm（高），Metro1000（OptiX 155/622H）集成在内置220V机箱后，采用电源模块代替了电源板POI/POU，其他结构不变。

Metro1000（OptiX 155/622H）单板列表和分类SDH 类单板Metro1000（OptiX 155/622H）支持的SDH 单板类型单板名称单板描述插放槽位OI16D 2路STM-16光接口板集成在SCB上OI4 1路STM-4光接口板 IU1、IU2、IU3OI4D 2路STM-4光接口板 IU1、IU2、IU3、集成在SCB上OI2S 1路STM-1光接口板 IU1、IU2、IU3OI2D 2路STM-1光接口板 IU1、IU2、IU3、集成在SCB上SL1Q 4路STM-1光接口板 IU4SL1O 8路STM-1光接口板 IU4SB2L 1路STM-1单纤双向光接口板 IU1、IU2、IU3SB2R 1路STM-1单纤双向光接口板 IU1、IU2、IU3SB2D 2路STM-1单纤双向光接口板 IU1、IU2、IU3SLE 1路STM-1电接口板 IU1、IU2、IU3SDE 2路STM-1电接口板 IU1、IU2、IU3PDH 类单板Metro1000（OptiX 155/622H）支持的PDH 单板类型单板名称单板描述插放槽位SP1S 4路E1电接口板 IU1、IU2、IU3SP1D 8路E1电接口板 IU1、IU2、IU3SP2D 16路E1电接口板 IU1、IU2、IU3、集成在SCB上PD2S 16路E1电接口板 IU4PD2D 32路E1电接口板 IU4 PD2T 48路E1电接口板 IU4SM1S 4路E1/T1电接口板 IU1、IU2、IU3SM1D 8路E1/T1电接口板 IU1、IU2、IU3PM2S 16路E1/T1电接口板 IU4PM2D 32路E1/T1电接口板 IU4PM2T 48路E1/T1电接口板 IU4PE3S 1路E3电接口板 IU1、IU2、IU3PE3D 2路E3电接口板 IU1、IU2、IU3PE3T 3路E3电接口板 IU1、IU2、IU3PT3S 1路T3电接口板 IU1、IU2、IU3PT3D 2路T3电接口板 IU1、IU2、IU3PT3T 3路T3电接口板 IU1、IU2、IU3Metro1000（OptiX 155/622H）的特点Metro1000（OptiX 155/622H）提供丰富的业务接口和辅助接口功能1.强大的多系统支持能力：单一设备可以配置成多TM和ADM；2.灵活的组网能力：由于采用大规模的交叉连接矩阵，OptiX 155/622H能提供灵活的组网能力，支持多种网络拓扑，包括点对点、线形、环形、环交叉、环相交、环带链等多种复杂组网结构；3.功能完善的网络管理系统：OptiX iManager可对OptiX 155/622H组成的复杂网络进行集中操作、维护和管理（OAM），实现电路的配置和调度，保证网络安全运行；4.强大的多系统支持能力：单一设备可以配置成多TM和ADM；5.标准结构设计，体积小，易于安装、维护和扩容；软件系统Metro1000（OptiX 155/622H）系统的软件系统为模块化结构。
