时序分析教程范文时序分析（Timing Analysis）是指对数字电路或系统进行时间性能评估和验证的过程。
它主要关注信号在电路中的传播延迟、时钟频率、时序关系等参数，帮助设计者确保电路或系统工作在正确的时序要求下。
时序分析在数字电路的设计和验证中具有重要的作用，特别是对于高速电路和复杂系统来说更为关键。
下面是一些常用的时序分析技术和方法：1.时钟分析：时钟是数字电路中最重要的信号之一，时钟的频率和时钟偏斜对电路的性能有着直接影响。
时钟分析主要关注时钟的频率、时钟偏斜、时钟分配和时钟网络等方面。
通过时钟分析可以评估时钟网络的性能，优化时钟分配方案，减少时钟偏斜等。
2.时序约束：时序约束是指在设计过程中对电路或系统的时序要求进行规定和约束的过程。
时序约束涉及到输入信号和时钟之间的关系，以及输出信号在一些时钟边沿之后的稳态时间等要求。
正确的时序约束有助于设计者确保电路或系统可以在正确的时序要求下运行。
3.时序分析工具：时序分析工具可以帮助设计者对电路或系统进行时序分析和验证。
常用的时序分析工具包括静态时序分析工具和动态时序分析工具。
静态时序分析工具主要通过对电路的逻辑和时钟分析，检查时序约束是否满足。
动态时序分析工具则通过模拟电路行为，计算信号的传播延迟和时序关系。
4.时序优化：时序优化是指通过改变电路结构和布局，减少路径延迟、降低时钟偏斜等手段，提高电路的时序性能。
常用的时序优化技术包括逻辑编码、时钟优化、布局布线优化等。
时序优化需要结合时序分析工具进行验证，确保优化后的电路满足时序要求。
时序分析对数字电路的正确性和性能具有重要的影响，它能帮助设计者在设计和验证过程中找到潜在的问题和改进方案。
因此，时序分析是数字电路设计和验证中必不可少的一部分。
通过学习和掌握时序分析的基本原理和方法，可以提高数字电路设计的质量和效率。
电厂时钟介绍及分析发布时间：2022-04-26T15:14:00.669Z 来源：《中国科技信息》2022年1月第1期作者：韩錾龙[导读] 时钟系统在核电厂的相关控制中有着非常重要的作用韩錾龙福建福清核电有限公司福建福清 350318摘要：时钟系统在核电厂的相关控制中有着非常重要的作用，该文章通过对时钟系统的工作原理以及与其用户之间的关系的介绍，并联系实际的经验反馈举例，进一步阐明了时钟系统的工作方式，为后续电厂中的相关检修工作和日常期间的异常运行有很大的参考意义，避免相关事故的进一步扩大。
关键字：时钟；原理；用户；异常运行1.时钟系统概述福清核电全厂时钟系统是核电弱电系统的子系统之一。
而该系统中最重要的就是时钟的同步装置。
时钟同步装置主要由接收单元，时钟单元和输出单元三部分组成。
接收单元以接收的无线或有线时间基准信号作为外部时间基准，并将基准时间信号送给时钟单元，时钟单元跟踪锁定状态后，补偿传输延时，将精准的时间信号送给输出单元，输出单元输出各类同步信号和时间信息、状态信号和告警信号等。
其主要工作过程：母钟接收GPS/GLONASS/北斗标准信号，产生精确时间码，通过时间分配网络将精确的时间信号传送到厂区内的各个子钟和需要各种标准时间信号的输出设备。
输出设备将不同类型的同步时间信号传送给厂内需要授时的重要设备或网络，确保核电站内所有同步设备、网络的时间统一。
系统定时将输出装置的授时信号和母钟基准信号比较对时，当不同步时，输出装置和子钟将自动更新自身时间以保持和母钟的同步。
系统结构采用三层架构，见图1。
第一层为主时钟，接收GPS/BD（北斗）时间信号，也可接收外部地面其他信号作为备用时间源，主时钟作为系统内扩展钟、二级母钟的标准时间源；第二层为扩展钟及二级母钟，扩展钟接收2路（GPS/北斗）来自不同地点的主时钟的时间源信号，为被授时系统/设备提供授时服务；二级母钟接收主时钟时间源，并对电厂内各子钟进行统一管理；第三层为授时业务层及电厂各处子钟；时钟检测仪是独立于主系统之外的监控系统的一部分，根据实际需求配置；以太网交换机负责将主时钟、扩展钟、二级母钟、时钟检测仪组成监控局域网络。

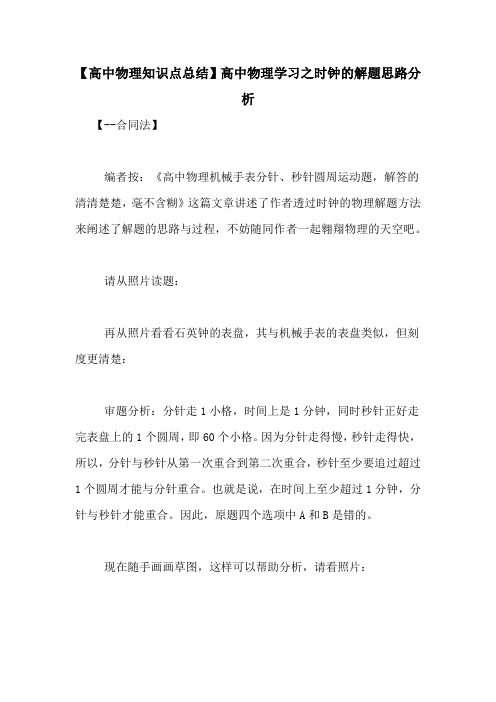

【高中物理知识点总结】高中物理学习之时钟的解题思路分
