电子器件的设计和制造技术随着时代的不断进步,电子器件的设计和制造技术也在不断发展。
现今的电子器件已经越来越小巧,并且功能更加强大,性能更加稳定。
电子制造业的快速发展给我们带来了许多便利,促进了科学技术的进步。
在本篇文章中,将向您介绍电子器件的设计和制造技术方面的一些内容。
一、电子器件的设计技术在电子器件的设计过程中,需要考虑的问题非常多。
首先要确定器件的功能和性能,并根据这些要求选取合适的材料和工艺。
同时,要进行电路设计和布局,关注电路的可靠性和电磁兼容等问题。
此外,设计者还需要根据实际需求进行电磁仿真、考虑温度稳定性、物理可制程性等方面的问题。
另外,除了设计技术的基本要求外,人工智能技术在电路设计中的应用也越来越广泛。
人工智能可以在电路设计中起到加速优化电路设计的作用,提高抗干扰能力,以及优化电路的功率消耗等方面的优化。
同时在设计技术中,还存在一些不可忽视的问题。
例如,电子垃圾问题和设计安全问题。
在设计电子器件时,第一个需要关注的问题就是如何减少电子垃圾的产生。
为此,设计者需要考虑设计所使用的材料和工艺,选择非有毒有害或易污染的材料和工艺,并尽可能采取可回收的设计,以减少对环境的影响。
另外要保证电子器件的安全性,强化产品认证,加强技术攻击的防范等。
二、电子器件制造技术除了电子器件的设计技术外,制造技术是电子器件成功的关键因素之一。
制造技术可以影响电子器件的质量、成本和生产效率。
最优制造技术需要考虑以下几个方面。
1.制造流程的优化制造流程的优化是制造技术的基础。
它可以大大缩短生产周期,提高质量,并降低成本。
可以采用自动化生产线等技术优化制造流程,这些技术可以从生产过程中消除工人在制造过程中的错误操作,提高产品质量并加快制造速度。
2.制造技术的改进制造技术的改进也可以提高产品的质量和工艺水平。
例如,自动化制造、模具制造、三维打印等技术,能够使制造过程更加精准、高效、环保。
3.技术提升技术是制造业的核心竞争力。
模拟电子技术基础知识集成电路的制造与封装技术模拟电子技术基础知识:集成电路的制造与封装技术集成电路(Integrated Circuit,简称IC)作为现代电子技术的核心组成部分,广泛应用于电子设备、通信系统、计算机等领域。
而集成电路的制造与封装技术则是实现IC产品生产的关键环节。
本文将介绍模拟电子技术基础知识之集成电路的制造与封装技术,以帮助读者更好地了解和应用这一领域的知识。
一、集成电路的制造技术集成电路的制造技术主要包括晶圆加工、薄膜制备、光刻、扩散与离子注入、接触制作、金属化、封装等过程。
1. 晶圆加工晶圆加工是集成电路制造的第一步,它是以硅为原料,通过一系列工艺步骤将硅晶圆加工成初具集成电路结构的基片。
晶圆加工主要包括晶圆切割、去除表面氧化层、清洗等过程。
2. 薄膜制备薄膜在集成电路中发挥着重要作用,用于隔离电路层与电路层之间、保护电路元件以及形成电路元件等功能。
常见的薄膜制备技术有化学气相沉积(CVD)、物理气相沉积(PVD)等。
3. 光刻光刻是一种利用光刻胶和光源对薄膜进行图案转移的技术。
通过将光刻胶覆盖在薄膜上,然后使用光刻机将光源照射在光刻胶上,再进行显影、洗涤等步骤,最终形成期望的图案结构。
4. 扩散与离子注入扩散与离子注入是实现集成电路器件电学特性控制的关键步骤。
扩散是指将某种掺杂原子通过高温热处理使其在晶体中进行扩散,形成所需的电学特性。
离子注入则是利用离子注入设备将掺杂离子注入晶圆,以实现器件性能的控制。
5. 接触制作接触制作是在薄膜表面形成金属与半导体之间的接触,以实现电流的传输。
通过光刻和金属热蒸发等技术,将所需的金属导线和接触结构形成在晶圆表面。
6. 金属化金属化是在制造过程中,将金属层覆盖在晶圆上,实现器件之间电路的连通。
金属化过程包括金属蒸发、光刻、蚀刻等步骤。
二、集成电路的封装技术集成电路的封装技术是将芯片封装到塑料或金属封装中,以保护和连接芯片,同时便于与外部电路的连接。
微电子制造的基本原理与工艺流程一、微电子制造的定义微电子制造是指设计、加工和制造微电子器件和微电子系统的过程。
它是现代信息技术和通信技术的基础,也是现代工业制造的重要组成部分。
二、微电子制造的基本原理1. 半导体材料的特性半导体材料是微电子器件的基础材料,具有良好的导电性和隔离性。
在半导体中掺杂少量杂质或者改变其温度、光照等物理性质可以改变其导电性。
半导体器件就是利用这种变化制作的。
2. 器件结构的设计微电子器件的结构设计是制造的重要一环。
器件结构包括电极、栅、控制信号输入端等。
这些结构的设计要考虑各方面的因素,如器件应用场合、功率、尺寸等因素。
3. 制造工艺的选择制造工艺是微电子制造的基础,是将器件结构设计转化为实际产品的过程。
制造工艺包括硅片切割、形成电极和栅、掺杂和扩散、制造成品等多个环节。
三、微电子制造的工艺流程1. 半导体材料制备半导体材料是微电子制造的基础,其制备是微电子制造的第一步。
半导体材料制备的过程主要包括单晶生长、多晶生长、分子束外延、金属有机化学气相沉积等多种方法。
2. 硅片制备硅片是微电子制造的中间产品,它是各种微电子器件的基础。
硅片制备的过程包括硅棒制备、硅棒切割、圆片抛光等环节。
3. 电极和栅制造电极和栅是微电子器件的重要组成部分,制造电极和栅主要通过光刻和蚀刻技术实现。
光刻是一种通过光照形成光阻图形的技术,蚀刻是一种将光刻后形成的光阻图形转化为实际器件的技术。
4. 掺杂和扩散掺杂和扩散是将杂质引入半导体材料中,从而改变其电学性质的过程。
其中,掺杂是将杂质引入半导体中,扩散是将杂质在半导体中扩散开的过程。
这些过程可以通过化学气相沉积、物理气相沉积等方式实现。
5. 制造成品制造成品是微电子制造的最后一步。
成品制造包括器件组装和测试等环节。
器件组装是将各个器件按照要求组装在一起的过程,测试则是对器件进行性能测试的过程。
总之,微电子制造是一项复杂而精密的工艺,它采用了多种制造工艺和技术,涉及到多个环节。
电子元器件的制造技术及其应用电子元器件是电子技术的基础。
无论是电视、电脑、手机还是汽车、医疗器械,都必须依赖电子元器件。
因此,电子元器件的制造技术和应用一直是电子行业的重要课题。
本文将介绍电子元器件的制造技术及其应用,并探究电子元器件在未来的发展趋势。
一、电子元器件的制造技术1、半导体器件制造技术半导体器件是电子元器件的主要种类,其制造技术涉及晶体生长、晶片制造、器件加工等多个环节。
其中,晶体生长是制造半导体器件的首要步骤。
传统晶体生长技术主要包括Czochralski法和Bridgman法。
Czochralski法是将单晶硅熔体从炉中拉出,使其冷却凝固形成单晶硅。
Bridgman法则是在高温炉中,将熔融材料缓慢冷却而形成单晶。
在晶片制造方面,主要采用刻蚀和光刻技术。
刻蚀技术是利用化学反应将不需要的部分蚀去。
而光刻技术则是将芯片表面覆盖光刻胶,制作出芯片上的图案。
2、印制电路板制造技术印制电路板是将电子器件封装在基板上,是电子产品的关键部件之一。
印制电路板的制造技术包括布线、印制、钻眼以及表面处理等多个环节。
在布线方面,主要实现导线与器件之间的连通。
而印制则是在基板上涂覆有铜箔或其他物质,制成电路路径。
钻眼则是为了实现不同层之间的连通。
最后,表面处理则可以增强印制电路板的耐腐蚀性和可靠性。
3、封装技术封装技术是在电子元器件表面覆盖一层无机或有机材料,用以保护元件不受外部环境影响,并实现在电路板上的连接。
常用的封装方法有贴装封装和插装封装。
贴装封装是将芯片放置在印制电路板上,使用贴片机进行精确的贴装,然后进行焊接。
而插装封装则是通过将元件管脚直接插入印制电路板孔径,实现与印制电路板的连接。
二、电子元器件的应用1、医疗器械电子元器件在医疗器械中的应用越来越重要。
医疗器械中的电子元器件不仅可以实现医学诊断、治疗和康复功能,还可以实现医疗器械的自动化和智能化。
例如,近年来与毒品滥用有关的尿液检测器、心脏起搏器、可穿戴医疗设备等都离不开电子元器件。
电子制造工艺基本知识大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电子产品制造工艺基础知识问答1、什么是工艺电子工艺学的研究领域是哪些答:工艺是生产者利用生产设备和生产工具,对各种原材料、半成品进行加工或处理,使之最后成为符合技术要求的产品的艺术(程序、方法、技术),它是人类在生产劳动中不断积累起来并经过总结的操作经验和技术能力。
就电子整机产品的生产过程而言,主要涉及两个方面:一方面是指制造工艺的技术手段和操作技能,另一方面是指产品在生产过程中的质量控制和工艺管理。
我们可以把这两方面分别看作是“硬件”和“软件”。
研究电子整机产品的制造过程,材料、设备、方法、操作者这几个要素是电子工艺技术的基本重点,通常用“4M+M”来简化电子产品制造过程的基本要素。
2、电子工艺学有哪些特点?答:作为与生产实际密切相关的技术学科,电子工艺学有着自己明显的特点,归纳起来主要有以下几点:1)涉及众多科学技术领域电子工艺学与众多的科学技术领域相关联,其中最主要的有应用物理学、化学工程技术、光刻工艺学、电气电子工程学、机械工程学、金属学、焊接学、工程热力学、材料科学、微电子学、计算机科学、工业设计学、人机工程学等。
除此之外,还涉及到数理统计学、运筹学、系统工程学、会计学等与企业管理有关的众多学科。
这是一门综合性很强的技术学科。
电子工艺学的技术信息分散在广阔的领域中,与其他学科的知识相互交叉、相辅相成,成为技术关键(know how)密集的学科。
2)形成时间较晚而发展迅速电子工艺技术虽然在生产实践中一直被广泛应用,但作为一门学科而被系统研究的时间却不长。
系统论述电子工艺的书刊资料不多,直到上世纪70年代以后,第一本系统论述电子工艺技术的书籍才面世,80年代初在高等学校中才开设相关课程。
随着电子科学技术的飞速发展,对电子工艺学业提出了越来越高的要求,人们在实践中不断探索新的工艺方法,寻找新的工艺材料,使电子工艺学的内涵及外延迅速扩展。
电子制造行业概述第一部分电子制造定义 (2)第二部分历史演变 (3)第三部分制造流程概述 (5)第四部分关键技术要素 (7)第五部分材料与供应链 (8)第六部分设计与工程 (10)第七部分质量控制体系 (11)第八部分环保与可持续发展 (13)第九部分全球产业格局 (15)第十部分未来趋势展望 (16)第一部分电子制造定义电子制造行业概述:电子制造是一门涵盖了广泛领域的复杂产业,其核心目标是在电子元件、器件和系统的生产过程中实现高效、可靠、经济的生产,以满足日益增长的市场需求。
本章将对电子制造的定义、产业链、技术发展、市场前景等方面进行深入探讨。
1. 电子制造的定义电子制造是指以电子器件和元件为基础,利用先进的制造工艺和技术手段,将各种电子元件、器件等有机地组装、连接并加工成具有特定功能的终端产品的过程。
电子制造涵盖了从半导体芯片的制造到终端设备的组装,覆盖了通信、计算机、消费电子、工业控制等多个领域。
2. 产业链与技术发展电子制造产业链包括设计、制造、测试、封装、组装、物流等环节。
随着技术的不断进步,电子制造从传统的表面贴装技术(SMT)逐渐发展到三维封装、半导体封装、MEMS技术等领域。
新材料、新工艺的引入不断提高了产品的性能和可靠性,同时也促使电子制造业的不断创新。
3. 市场前景与趋势电子制造作为现代产业的重要组成部分,在全球范围内都具有巨大的市场需求。
随着物联网、5G等新技术的发展,电子制造业将迎来更多机遇。
智能制造、工业互联网等概念的兴起,也将推动电子制造业向数字化、智能化方向迈进,提升生产效率和产品质量。
4. 挑战与机遇电子制造业虽然发展迅猛,但也面临着一些挑战。
其中包括供应链管理的复杂性、环保要求的提升、制造过程中的高能耗等问题。
然而,这些挑战也催生了新的机遇,促使企业在材料、工艺、设备等方面进行创新,以适应市场的变化。
5. 可持续发展电子制造业在追求经济效益的同时,也需要关注可持续发展。
电子电路:电子产品制造的基础和创新电子电路是现代电子产品制造的基础和创新,它是所有电子设备的核心。
电子电路是由特定材料或器件,按一定规则设计和排布而成的一组电气元件所组成的。
电子电路通过控制和管理电信号的流动,实现信息传输、控制执行、信号处理等功能。
电子产品的制造离不开电子电路的设计和应用。
以手机为例,现代手机的电路非常复杂,需要实现信号处理、通信、计算、存储等多种功能,而所有这些功能均由不同的电路完成。
随着技术的进步,手机电路越来越小,功耗越来越低,功能越来越强大,这也要求每个电路都要进行优化和创新。
因此,电子电路是电子产品制造的基础和创新。
电子电路的创新主要体现在以下几方面:首先,是芯片设计技术的创新。
芯片是现代电子产品中最关键的部件之一,它包含电子电路中主控芯片、芯片组、DSP芯片、模拟电路芯片等多个类型。
银河系平台(Galaxy)和安卓(Android)已将芯片与操作系统紧密结合,同步进行开发,使得手机的性能、功耗和稳定性均得到了很大提升。
同时,随着云服务、大数据等技术的应用,芯片对Go、Scala、Kotlin等新型编程语言的支持也越来越成为创新的重要方向。
其次,是电路控制技术的创新。
电路控制技术包括信号处理、数字信号处理、自动控制等方面。
随着云计算、大数据、人工智能等技术的发展,电路控制技术的创新也成为现代电子产品制造的热点之一。
例如,人工智能技术能够实现更加智能化、自适应的控制,将在未来的电子产品中得到广泛应用。
最后,是制造材料技术的创新。
现代电子电路需要使用很多材料,例如半导体、金属、纳米材料等,而这些材料的性质直接影响着电子电路的性能。
材料科学的发展使得新材料不断涌现,其性能往往优于传统材料。
例如,新型碳材料能够带来更高的传输速率和更低的功耗,将成为今后电子电路设计和制造的重要材料。
电子电路的发展,又进一步推动了各种电子产品的发展。
智能化设备、智能家居、互联网物联网等各种电子产品都需要用到先进的电子电路。
电子制造知识点一、概述电子制造是指利用电子技术进行产品制造的过程,主要涵盖了从设计、制造到测试的全过程。
随着现代科技的不断发展,电子制造在各个领域都有广泛的应用,包括消费电子、通信设备、汽车电子等。
本文将介绍一些电子制造中的重要知识点。
二、电子设计在电子制造中,电子设计是非常重要的一环。
电子设计主要包括电路设计和PCB(Printed Circuit Board,印刷电路板)设计。
电路设计通过元器件的选择和连接,实现电子产品的功能。
而PCB设计则是将电路图转换成印刷电路板上的布局,起到支撑和连接电子元器件的作用。
三、元器件选型元器件是电子制造的基础,合理的元器件选型能够提高产品的性能和可靠性。
在选型时需要考虑元器件的参数、性能、供应商信誉等因素。
常见的元器件包括电阻、电容、二极管、晶体管等。
同时,还需要注意元器件的封装形式和焊接方式,以便于后续的制造和维修工作。

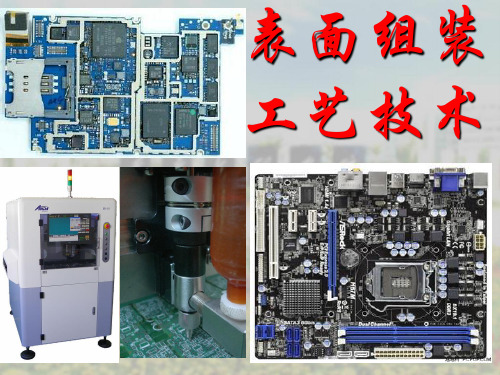

四、SMT制造技术表面贴装技术(Surface Mount Technology,SMT)是现代电子制造中常用的一种工艺。
相比于传统的插件式组装,SMT可以提高生产效率和产品质量,并减少产品的占地面积。
SMT工艺主要包括贴装、回流焊接和检测等步骤。
关键的设备有贴片机、回流炉和检测设备。
五、质量控制电子制造中,质量控制是非常重要的环节。
为了确保产品的质量,需要从设计、制造到测试环节都进行严格的控制。
质量控制包括原材料的检验、生产过程的监控以及最终产品的测试。
常见的质量控制方法有统计过程控制(Statistical Process Control,SPC)和6σ管理等。
六、产品测试产品测试是电子制造的最后一道工序,用于验证产品的功能和性能是否符合要求。
常见的产品测试方法包括功能测试、可靠性测试和环境适应性测试等。
测试结果将为产品质量提供重要的数据支持,并指导后续的改进工作。
七、绿色制造随着环保意识的增强,绿色制造成为了电子制造的一个重要趋势。
电子技术基础知识总结电子技术是一门广泛而复杂的学科,它涵盖了从电路原理到电子设备设计与制造的多个领域。
对于初学者来说,理解和掌握电子技术的基础知识是迈向更高层次学习和应用的关键。
一、电路基础知识电路是电子技术的核心组成部分。
电流就像水流一样,在导体中流动。
而电压则类似于水压,推动电流的流动。
电阻则是阻碍电流流动的因素,电阻越大,电流通过就越困难。
欧姆定律是电路中最基本的定律之一,它表明了电流、电压和电阻之间的关系:电流等于电压除以电阻,即 I = U / R。
串联电路和并联电路是常见的电路连接方式。
在串联电路中,电流处处相等,总电阻等于各电阻之和,总电压等于各部分电压之和。
而在并联电路中,电压处处相等,总电流等于各支路电流之和,总电阻的倒数等于各支路电阻倒数之和。
电容和电感也是电路中的重要元件。
电容可以储存电荷,其电容量越大,储存的电荷就越多。
电容在交流电路中具有通交流、隔直流的特性。
电感则具有阻碍电流变化的特性,在交流电路中具有通直流、阻交流的作用。
二、半导体器件半导体是电子技术中不可或缺的材料。
二极管是最简单的半导体器件之一,它具有单向导电性,只允许电流从一个方向通过。
常见的二极管有整流二极管、稳压二极管等。
三极管则是一种能够放大电流和电压的器件。
它由三个区域组成:发射区、基区和集电区。
根据不同的工作状态,三极管可以分为放大区、饱和区和截止区。
三极管在电子电路中广泛用于放大信号和作为开关元件。
场效应管也是一种重要的半导体器件,分为结型场效应管和绝缘栅型场效应管。
它具有输入电阻高、噪声小等优点,在集成电路中得到了广泛应用。
三、模拟电子技术模拟电子技术主要处理连续变化的信号,如正弦波、三角波等。
放大器是模拟电子技术中的重要部分,它可以将输入的小信号放大到所需的幅度。
常见的放大器有运算放大器、功率放大器等。
运算放大器具有高增益、高输入电阻和低输出电阻的特点,可以通过外部电路组成各种功能的放大器,如加法器、减法器、积分器和微分器等。
一、填空题(30分)
1.以下英文缩略对应的英文全称是:
例: DIP为Dual in-line package的缩写
QFP为 Quad Flat Package 的缩写,
SIP为 Single Inline Package 的缩写,
MEMS为 Micro Electro Mechanical System 的缩写,
2.以下英文缩略对应的中文名称是:
SMT指表面贴装技术 ;
AOI指自动光学检查 ;
BGA指球形触点阵列 ;
TAB指载带自动焊技术 ;
3.半导体元器件制造过程中, 前道工序和后道工序的划分界限是: 硅圆片切分成晶片。
4.电子封装的四个作用分别为: 提供晶片电流通路、引入或引出晶片上的信号、到处晶片工作时产生的热量、保护和支撑晶片。
5.焊料凸点的主要制作方法: 蒸镀凸点、电镀凸点、印制凸点、化学镀凸点、激光植球、(凸点移植) 。
6.半导体集成技术、薄膜技术、厚膜技术是集成电路的三大制造技术, 其中薄膜技术的主要方法有真空蒸发、离子溅射 ; 厚膜技术的主要方法有印制烧结、等离子喷涂。
7.印制电路板中微过孔的制造方法包括: 光致成孔、等离子体蚀孔、机械钻孔、激光钻孔。
8.电子封装中金属材料可用于: 键合引线、合金焊料、框架材料、(热沉) 。
9.电子封装高分子材料可用于: 绝缘材料、粘结材料、塑封材料、基板。
二、简答题 (每题五分 , 共30分)
1) 请以任何一种封装形式为例描述电子封装的详细流程。
2)请列举楔形键合常见的缺陷方式(至少四种以上), 并简单分析产生的原因。
答:①键合点尾部不一致。
原因:丝线的通道不干净或者丝线的进料角度不对,导致劈刀部分堵塞。
②键合点剥离。
原因:工艺参数选择不对或者工具已经老化失效。
③键合点开裂。
原因:使用的截断工具太尖或者当键合头提起时机器的振动。
④弹坑。
键合压力太大、超声能过高或者键合头运动到焊盘的速度太大。
3)金凸点表面金属化层包含哪三层? 分别起什么作用?
答: ①扩散阻挡/粘附层: 防止最上层凸点金属和焊盘金属相互扩散、反应形成金属间化合物;保证金属化层和焊盘金属良好的粘结性。
②润湿层:与焊料接触,保证焊料润湿性良好。
③抗氧化层:保证良好的可焊性,防止UBM在凸点的形成过程中氧化。
4)ACA和ICA的全称分别是什么?比较两者实现互连的机理有何不同。
答: ICA:各向同性导电胶。
采用各向同性导电胶固化时产生的粘结力将凸点和基板上金属焊盘牢固地粘结在一起,导电胶在各个方向上都具有导电性能。
ACA:各向异性导电胶。
芯片和基板上都涂有各向异性导电胶,晶片上的凸点和与之对应的基板上的凸点之间夹着多个受压变形的导电粒子,有这些导电粒子实现上、下凸点之间的点互连。
而其他区域导电粒子互不接触,并且密度分布很小,不足以在横向形成导电通路。
5)MCP、MCM与SOC分别指什么,他们各自有什么特点?
答:MCP:多芯片封装。
特点:减小最终封装件及系统的尺寸和重量;减小故障,提高可靠性;使用更短和负载更轻的信号线增加速度并使系统具有良好的热性能。
MCM:多芯片组件。
特点:封装延迟时间缩小,易于实现组件高速化;缩小整机/组件封装尺寸和重量;可靠性大大提高。
SOC:片上系统。
特点:半导体工艺技术的系统集成;软件和硬件系统的集成。
CSP:芯片级封装。
特点:满足了LSI芯片引脚不断增加的需要;解决了IC裸芯片不能进行交流参数测试和老化筛选的问题;封装面积缩小,延迟时间缩小到极短。
三、论述题(每题20分, 共40分)
1、根据参数设置回流曲线,并阐述每一个阶段的功能。
答:⑴预热区:指室温升至120-150℃的区域,升温速度一般为1-3℃/S。
该段使PCB和元器件预热,同时焊膏中的溶剂慢慢挥发,以防止焊膏发生塌落或飞溅。
⑵保温区:指温度维持在150℃至焊料熔点(对于Sn63Pb37,为183℃)之间的区域,通常时间60-120S。
该段保证PCB及其组装的元器件在回流前温度尽可能达到一致。
同时,焊膏中的活化剂开始作用,清除元器件焊接面或引脚、焊盘、焊粉中的氧化物及污染物,为回流熔化做准备。
⑶回流区:指温度超焊膏中焊料熔点的区域(对于Sn63Pb37,最高温度为210-225℃),回流时间通常为60-120S,PCB越大、元器件越多,回流时间越长。
此时焊膏中焊料开始熔化,呈流动状态,对焊盘和元器件引脚发生润湿,产生冶金结
合。
润湿作用导致焊料进一步扩展。
⑷冷却区:指降温时温度低于焊料熔点的区域。
此时,液态焊料发生凝固,形成光亮焊点,提供良好的点接触和机械结合。
冷却段曲线一般同回流区升温段镜面对称,冷却速率一般为1-3℃/S。
2、比较引线键合、TAB、倒装芯片三种芯片级互连的各个封装形式图。
