柔性制造系统(FMS)产生背景的综述摘要：随着经济的发展和消费水平的提高，人们更关注产品的不断更新和多样性，中小批量、多品种产品已成为机械制造业的一个重要特征；同时，科学技术的迅猛发展也推动了自动化程度和制造水平的提高。
这两个因素即市场需求的牵引和科学技术的推动均促使了柔性制造系统的产生，本文即针对当今机械制造领域应用的柔性制造系统的产生背景进行综述。
关键字：柔性制造系统产生背景一．引言柔性制造系统是由若干CNC设备、物料运储装置和计算机控制系统组成的，并能根据制造任务和生产品种的变化而迅速进行调整的自动化制造系统(Flexible Manufacturing System)，英文缩写为FMS。
它包括多个柔性制造单元（FMC）,能根据制造任务或生产环境的变化迅速进行调整，适用于多品种、中小批量产品的生产。
[1]自20世纪五六十年代以来，一些工业发达的国家与地区，在达到了高度工业化水平就开始了从工业社会向信息社会转化的时期。
这个时期的主要特征是数字计算机、遗传工程、光导纤维、激光、海洋开发等新技术的日益广泛深入的应用。
估计在20世纪末到21世纪初出现这样一种新情况，现在已突破的和将要突破的新技术．会很快地应用于生产或社会，给社会生产力带来新的飞跃，并相应地对经济、社会带来新变化。
对机械制造业来说，对它的发展影响最大的就是计算机的应用，随之出现了机电一体化新概念。
如：机床数床(NC)、计算机数字控制(CNC)、计算机直接控制(DNC)、计算机辅助制造(CAM)计算机辅助设计(CAD)、成组技术(GT)、计算机辅助工艺规程编制(CAPP)、计算机辅助图形设计(CAGD)、工业机器人(ROBOT)等新技术。
由于这些技术的综合应用，同时，国内外市场的激烈竞争也促使制造业以提高效率和生产率、降低生产成本和保障就是交货作为竞争策略。
以刚性自动化为基础的制造系统不能适应市场竞争对多品种、中小批量产品的需求，只有一计算机技术和柔性制造技术相结合的柔性制造系统才能适应需求。
成都理工大学柔性制造技术班级：2010级学号：姓名：指导教师：孙未学院：专业：2012年5月28日欢迎下载绪论 (3)第一章柔性制造技术概述 (4)1.1柔性的概念 (4)1.2柔性的特点 (4)第二章柔性的规模 (5)2.1柔性制造系统（FMS） (5)2.2柔性制造单元（FMC） (6)2.3柔性制造线（FML） (6)2.4柔性制造工厂（FMF） (6)第三章柔性制造所采用的关键技术 (7)3.1计算机辅助设计 (7)3.2模糊控制技术 (7)3.3人工智能、专家系统及智能传感器技术 (7)3.4人工神经网络技术 (8)第四章柔性的发展趋势 (8)第五章模块化柔性制造系统在现代职业技术教育中的应用 (9)5.1现代化教学设备的引进 (9)5.2模块化柔性制造系统的配置 (10)5.3模块化柔性制造系统的特性 (11)结论 (11)参考文献 (12)精选文档绪论机床作为机械制造业的重要基础装备，它的发展一直引起人们的关注，在上世纪50年代由于计算机技术的兴起，促使机床的控制信息流出现了质的突破，导致了应用数学化技术进行柔性自动化控制的新一代机床——数控机床的诞生和发展。
数控机床以其优异的性能和精度、灵捷而多样化的功能引起世人瞩目，并开创了机械产品向机电一体化发展的先河，由此数控技术也成为先进制造技术中的一项核心技术，且通过持续的研究，深化信息技术的应用促进其更大地发挥潜力和进一步提升其性能。
因此，发展在信息技术支持下的先进的数控技术来推进制造装备及其控制运行过程的自动化、网络化和智能化的数字化技术将是构成企业的制造系统现代化的关键。
他将能提高企业在经济全球化条件下对不确定性市场环境的适应能力，从而也映射出信息技术对机械制造企业重构和改造时所起的重要作用。
[摘要]以数控技术为中心的搞笑柔性制造技术是当前加工技术发展的主流，它具有3F、3I和3S的特征。
文中分析了高效化和柔性化的主要法杖目标，其主要研究方向为发展适于全面高速化、过程链集约化和大批量定制化的制造装备及其系统，使能够在多品种变批量的市场需求条件下实现响应敏捷化、运行智能化和效益最优化。

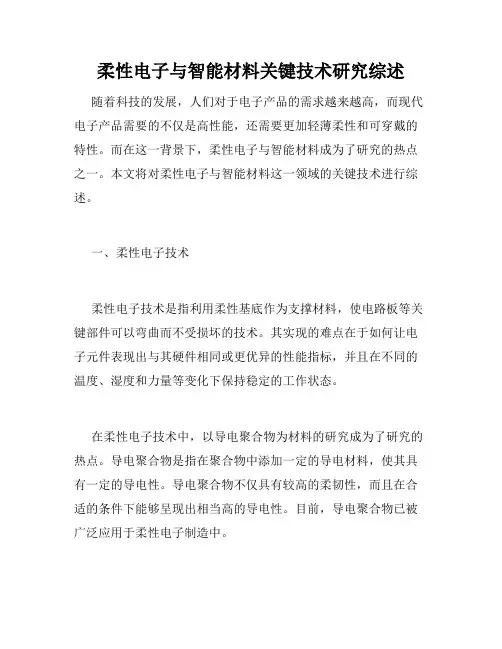

柔性电子与智能材料关键技术研究综述随着科技的发展，人们对于电子产品的需求越来越高，而现代电子产品需要的不仅是高性能，还需要更加轻薄柔性和可穿戴的特性。
而在这一背景下，柔性电子与智能材料成为了研究的热点之一。
本文将对柔性电子与智能材料这一领域的关键技术进行综述。
一、柔性电子技术柔性电子技术是指利用柔性基底作为支撑材料，使电路板等关键部件可以弯曲而不受损坏的技术。
其实现的难点在于如何让电子元件表现出与其硬件相同或更优异的性能指标，并且在不同的温度、湿度和力量等变化下保持稳定的工作状态。
在柔性电子技术中，以导电聚合物为材料的研究成为了研究的热点。
导电聚合物是指在聚合物中添加一定的导电材料，使其具有一定的导电性。
导电聚合物不仅具有较高的柔韧性，而且在合适的条件下能够呈现出相当高的导电性。
目前，导电聚合物已被广泛应用于柔性电子制造中。
除了导电聚合物，纳米材料也成为了柔性电子的重要研究领域。
纳米材料具有较高的比表面积，同时在纳米尺度上具有优异的电学和热学特性，易于与具有某些功能的聚合物材料复合，形成符合柔性电子应用的制备技术。
二、智能材料技术智能材料是指在受到刺激时表现出特殊的感受能力和响应性能的一类功能材料。
它的产生源于需要保持自身状态的机器人的需求，随着技术的发展，在诸多领域都能看到它的身影。
其不仅可以实现形变、运动、重组等特殊能力，而且有望实现复杂系统的自我修复和自我管理等功能。
智能材料可以分为多种类型，例如：1. 响应材料，如压电晶体、磁流变、电流变以及智能材料；2. 传感材料，如光电、热电、声电、应变、形变等；3. 智能材料，如自修复材料、超弹性、压电、相变、磁性等等。
其中，磁流变材料是智能材料中的重要组成部分，由于其具有稳定的机械力学、动态控制、优异的能量吸收等特性而被广泛应用。
磁流变材料是一种可以通过外加磁场而使其粘度、硬度等物理性质发生变化的材料。
通过改变磁场，可以在材料内部形成不同程度的磁流变效应，从而产生不同的力学响应。

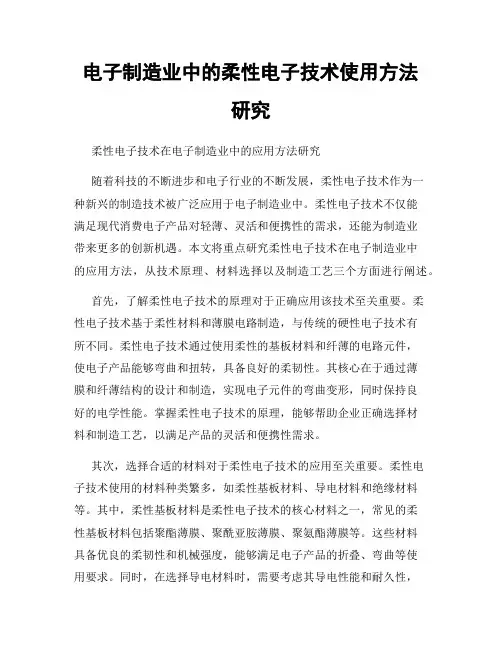

电子制造业中的柔性电子技术使用方法研究柔性电子技术在电子制造业中的应用方法研究随着科技的不断进步和电子行业的不断发展，柔性电子技术作为一种新兴的制造技术被广泛应用于电子制造业中。
柔性电子技术不仅能满足现代消费电子产品对轻薄、灵活和便携性的需求，还能为制造业带来更多的创新机遇。
本文将重点研究柔性电子技术在电子制造业中的应用方法，从技术原理、材料选择以及制造工艺三个方面进行阐述。
首先，了解柔性电子技术的原理对于正确应用该技术至关重要。
柔性电子技术基于柔性材料和薄膜电路制造，与传统的硬性电子技术有所不同。
柔性电子技术通过使用柔性的基板材料和纤薄的电路元件，使电子产品能够弯曲和扭转，具备良好的柔韧性。
其核心在于通过薄膜和纤薄结构的设计和制造，实现电子元件的弯曲变形，同时保持良好的电学性能。
掌握柔性电子技术的原理，能够帮助企业正确选择材料和制造工艺，以满足产品的灵活和便携性需求。
其次，选择合适的材料对于柔性电子技术的应用至关重要。
柔性电子技术使用的材料种类繁多，如柔性基板材料、导电材料和绝缘材料等。
其中，柔性基板材料是柔性电子技术的核心材料之一，常见的柔性基板材料包括聚酯薄膜、聚酰亚胺薄膜、聚氨酯薄膜等。
这些材料具备优良的柔韧性和机械强度，能够满足电子产品的折叠、弯曲等使用要求。
同时，在选择导电材料时，需要考虑其导电性能和耐久性，常见的导电材料有聚苯胺、氧化锡等。
而绝缘材料则用于保护电路元件和减少电路干扰，常见的绝缘材料有聚酯薄膜、聚酰亚胺薄膜等。
根据产品的具体要求，选择合适的材料能够提高产品的可靠性和性能。
最后，制造工艺的优化对于柔性电子技术的应用具有重要影响。
柔性电子制造工艺相比传统的硬性电子制造工艺更为复杂，需要针对不同材料和电路布局进行特定的工艺优化。
首先，需要确定合适的工艺流程，将电路元件和柔性基板粘合在一起，同时确保元件之间的互不干扰。
其次，需要采用适当的加热和压力控制手段，以确保电路元件与基板的牢固粘接，并保持一定的柔韧性。
柔性电子显示技术浅谈吴有宾机制0906 U200910657摘要：现代显示器技术目前已经经历了三代的发展，阴极射线管显示器具有体积庞大、能耗高、发光闪烁等缺点，等离子体显示器能耗也较高，而且不具有柔性。
近年来，液晶显示器与薄膜电发光平板显示器逐渐在竞争中占据优势，但是它们使用的都是被动光源，并有视角小、响应速慢、工艺复杂、制作成本高等不足。
柔性显示技术主要应用柔性电子技术，将柔性显示介质电子元件与材料安装在有柔性或可弯曲的基板上，使得显示器具有能够弯曲或卷曲成任意形状的特性，有轻、薄且方便携带等特点。
柔性电子显示器(flexible electronic display)是在柔性电子技术平台上研发出来的全新产品。
相比而言，柔性电子显示器具有无可比拟的优势，它就像报纸一样，在需要时将其展开，使用完毕后将其卷曲甚至折叠，在保证携带方便的同时充分的兼顾了视觉效果。
柔性电子显示器的样品目前已研制成功，相信离进入市场已为时不远．值得一提的是，柔性电子显示器采用更多的轻质有机材料取代无机材料，所以其重量比传统显示器轻，这种特性有利于提高其便携性。
此外，高分子有机材料的使用为降低成本提供了可能性。
另外，柔性电子显示器具有薄厚度的特点，其厚度可以远远小于目前流行的液晶显示器，所以柔性电子显示器的另一种名称就是纸状电子显示器（paper—like electronic display)。
本文旨在通过当前柔性电子在显示领域做出的成绩，涉及的相关知识技术以及未来发展研究方向做一个简略的探讨。
关键词：传统显示技术柔性电子显示技术挠性视觉效果便携纤薄1.柔性显示实现的关键技术1.1OLED技术OLED 是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。

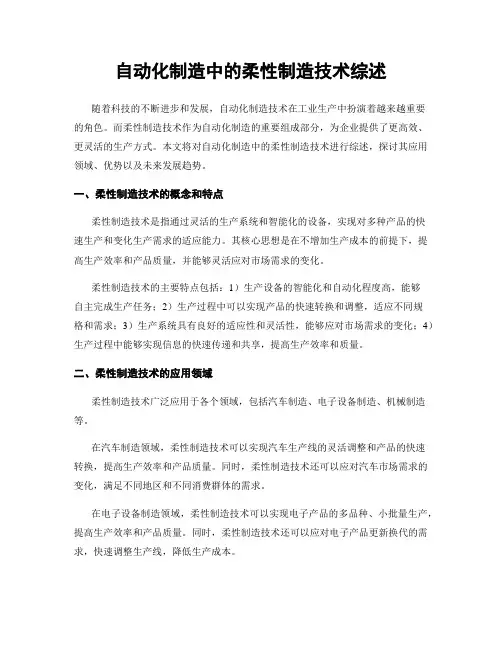

自动化制造中的柔性制造技术综述随着科技的不断进步和发展，自动化制造技术在工业生产中扮演着越来越重要的角色。
而柔性制造技术作为自动化制造的重要组成部分，为企业提供了更高效、更灵活的生产方式。
本文将对自动化制造中的柔性制造技术进行综述，探讨其应用领域、优势以及未来发展趋势。
一、柔性制造技术的概念和特点柔性制造技术是指通过灵活的生产系统和智能化的设备，实现对多种产品的快速生产和变化生产需求的适应能力。
其核心思想是在不增加生产成本的前提下，提高生产效率和产品质量，并能够灵活应对市场需求的变化。
柔性制造技术的主要特点包括：1）生产设备的智能化和自动化程度高，能够自主完成生产任务；2）生产过程中可以实现产品的快速转换和调整，适应不同规格和需求；3）生产系统具有良好的适应性和灵活性，能够应对市场需求的变化；4）生产过程中能够实现信息的快速传递和共享，提高生产效率和质量。
二、柔性制造技术的应用领域柔性制造技术广泛应用于各个领域，包括汽车制造、电子设备制造、机械制造等。
在汽车制造领域，柔性制造技术可以实现汽车生产线的灵活调整和产品的快速转换，提高生产效率和产品质量。
同时，柔性制造技术还可以应对汽车市场需求的变化，满足不同地区和不同消费群体的需求。
在电子设备制造领域，柔性制造技术可以实现电子产品的多品种、小批量生产，提高生产效率和产品质量。
同时，柔性制造技术还可以应对电子产品更新换代的需求，快速调整生产线，降低生产成本。
在机械制造领域，柔性制造技术可以实现机械产品的多样化生产，满足不同用户的需求。
同时，柔性制造技术还可以提高生产效率和产品质量，降低生产成本，提高企业的竞争力。
三、柔性制造技术的优势柔性制造技术相比传统的生产方式具有多方面的优势。
首先，柔性制造技术可以实现生产过程的自动化和智能化，减少人力投入，提高生产效率和质量。
其次，柔性制造技术可以实现生产设备的灵活调整和产品的快速转换，提高生产效率和灵活性。
再次，柔性制造技术可以应对市场需求的变化，满足不同用户的需求，提高企业的竞争力。
文献综述报告的题目
姓名班级学号
摘要：300字左右，概述综述报告内容
关键词：3～5个关键词
1一级标题
综述可以采用两种方案：一种是总分说，第一节总体概述你调研内容，然后分章节详细描述；另外一种是分总说，先逐一介绍，然后总结说明。
请用5K 字左右表述。
综述报告不仅仅是一种简单的归纳总结，还需要有自己的分析和见解。
1.1.二级标题
标题是自动标号的，根据级别自动编号。
1.2.二级标题
1.3.二级标题
2一级标题
2.1.二级标题
2.2.二级标题
2.3.二级标题
参考文献
[1]作者1, 作者2, 作者3. 论文名称. 期刊名称, 年度, 期(卷): 页码
[2]作者1, 作者2, 作者3. 书籍名称. 出版社, 年度
[3]作者1, 作者2, 作者3. 论文名称. 会议名称, 会议召开的时间, 页码
[4]参考文献不低于20篇。
胆甾型液晶(CLC)与ITO透明导电薄膜实现柔性显示姓名：long 班级：机械设计制造及其自动化10XX班学号：U2010XXXXX【内容摘要】最近各大智能手机厂商竞争越来越激烈，除手机之外各种可穿戴性智能终端也在不断发展。
部分公司推出“柔性屏”(OLED)手机，其实只是屏幕有着固定的弧度的手机而已。
随着技术的不断成熟，真正的柔性显示必将改变我们的生活。
本文综合了各科学工作者的研究，对胆甾型液晶显示技术进行归纳和总结。
采用 CLC 微胶囊产品制备的 PSCT 薄膜，并与ITO/PET透明电极结合，制备胆甾相液晶显示器件。
在直流稳态电压驱动下，显示器件实现了反射式、双稳态、彩色显示效果。
【关键词】胆甾型液晶(CLC)；柔性显示；微胶囊；ITO；TCO1、胆甾型液晶显示技术胆甾型液晶材料具有螺旋状结构和双稳态特性【1-3】，其近期的研究热点聚焦于反射式显示，逐渐成为电子纸等柔性显示技术的关键技术和材料之一。
肯特大学研究人员提出的聚合物稳定胆甾型液晶显示模式，改善了胆甾型液晶的化学稳定性，推动了其在显示领域的应用【4-8】。
1.1胆甾型液晶显示技术的优势作为一种反射式显示技术，胆甾型液晶显示可采用无源矩阵方式进行驱动，不需要背光源和偏振片。
若需要获得彩色显示，可以通过添加不同螺距的旋光剂获得不同波长光的反射，而不需要彩色滤光片。
不管是传统的电子纸技术还是新型的OLED显示，都只能基于主动显示的特性进行产品应用环境的设计；但液晶由于自身不发光，因此可以设计为反射显示模式，这已经在普通液晶显示的产品中得以实现。
反射模式使胆甾型液晶产品能够在室外及光线较强的环境下使用，而无需调高亮度，可以实现产品低功耗、长续航时间的使用【9】。
1.2胆甾型液晶显示研究在胆甾相液晶显示过程中，如何形成稳定的多畴分布是实现双稳态显示的技术关键【10】。
在SID2011会议上，台湾的C.Liang等发表了关于低成本、全彩色、低电压以无串扰驱动的胆甾型QVGA液晶显示器件，这是目前最新的研究成果之一【11】。

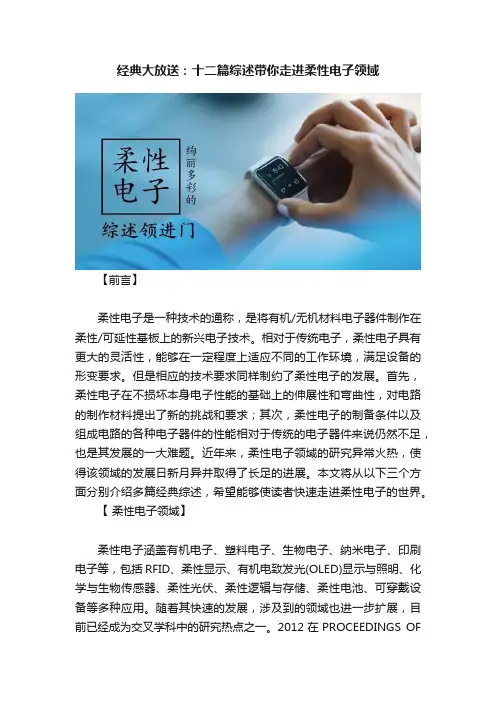

经典大放送：十二篇综述带你走进柔性电子领域【前言】柔性电子是一种技术的通称，是将有机/无机材料电子器件制作在柔性/可延性基板上的新兴电子技术。
相对于传统电子，柔性电子具有更大的灵活性，能够在一定程度上适应不同的工作环境，满足设备的形变要求。
但是相应的技术要求同样制约了柔性电子的发展。
首先，柔性电子在不损坏本身电子性能的基础上的伸展性和弯曲性，对电路的制作材料提出了新的挑战和要求；其次，柔性电子的制备条件以及组成电路的各种电子器件的性能相对于传统的电子器件来说仍然不足，也是其发展的一大难题。
近年来，柔性电子领域的研究异常火热，使得该领域的发展日新月异并取得了长足的进展。
本文将从以下三个方面分别介绍多篇经典综述，希望能够使读者快速走进柔性电子的世界。
【柔性电子领域】柔性电子涵盖有机电子、塑料电子、生物电子、纳米电子、印刷电子等，包括RFID、柔性显示、有机电致发光(OLED)显示与照明、化学与生物传感器、柔性光伏、柔性逻辑与存储、柔性电池、可穿戴设备等多种应用。
随着其快速的发展，涉及到的领域也进一步扩展，目前已经成为交叉学科中的研究热点之一。
2012在PROCEEDINGS OFTHE IEEE杂志刊登了关于柔性电子的经典综述【1】。
同年John A. Rogers发表综述文章描述了生物医学领域柔性电子的发展【2】。
鲍哲楠在2013年Advanced Materials 25周年纪念文章中阐述了柔性电子应用在电子皮肤方面的研究进展【3】。
Alessandro Chiolerio教授2014年发表了经典综述，进一步讨论了柔性电子器件制作可穿戴设备的研究进展和发展趋势【4】。
柔性电子领域柔性人造电子皮肤的发展可穿戴柔性电子设备【柔性电子器件的材料】1) 碳纳米管碳纳米管（CNT）由于其高的本征载流子迁移率，导电性和机械灵活性而成为用于柔性电子学的有前途的材料，既作为场效应晶体管（FET）中的沟道材料又作为透明电极。

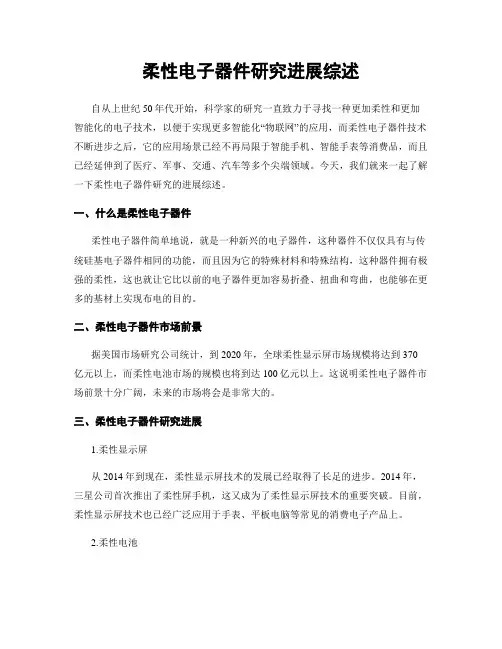

柔性电子器件研究进展综述自从上世纪50年代开始，科学家的研究一直致力于寻找一种更加柔性和更加智能化的电子技术，以便于实现更多智能化“物联网”的应用，而柔性电子器件技术不断进步之后，它的应用场景已经不再局限于智能手机、智能手表等消费品，而且已经延伸到了医疗、军事、交通、汽车等多个尖端领域。
今天，我们就来一起了解一下柔性电子器件研究的进展综述。
一、什么是柔性电子器件柔性电子器件简单地说，就是一种新兴的电子器件，这种器件不仅仅具有与传统硅基电子器件相同的功能，而且因为它的特殊材料和特殊结构，这种器件拥有极强的柔性，这也就让它比以前的电子器件更加容易折叠、扭曲和弯曲，也能够在更多的基材上实现布电的目的。
二、柔性电子器件市场前景据美国市场研究公司统计，到2020年，全球柔性显示屏市场规模将达到370亿元以上，而柔性电池市场的规模也将到达100亿元以上。
这说明柔性电子器件市场前景十分广阔，未来的市场将会是非常大的。
三、柔性电子器件研究进展1.柔性显示屏从2014年到现在，柔性显示屏技术的发展已经取得了长足的进步。
2014年，三星公司首次推出了柔性屏手机，这又成为了柔性显示屏技术的重要突破。
目前，柔性显示屏技术也已经广泛应用于手表、平板电脑等常见的消费电子产品上。
2.柔性电池在2015年，韩国的SK Innovation公司首次推出了柔性电池，这也是柔性电池技术的重要突破之一。
柔性电池技术的发展将进一步推动智能手环、智能眼镜等智能穿戴设备的大规模生产。
3.柔性芯片柔性芯片技术是柔性电子器件研究的重要方向之一。
它可以生产出更加薄、更加灵活、能够胶粘在多种基材上的芯片，非常适合在医疗、汽车等领域应用。
4.柔性传感器柔性传感器是柔性电子器件技术中的一个关键点，它是物联网的重要组成部分。
柔性传感器的体积小、响应速度快和准确度高等特点，使得它们非常适用于在医疗、军事、航空、汽车等领域应用。
四、柔性电子器件面临的挑战虽然柔性电子器件技术的市场前景广阔、研究进展不断，但是，柔性电子器件也面临着诸多挑战：首先，新材料的研究要走很长时间，因为它的热耐受性、柔性等都在不断做出改进；其次，疾病诊断方面需要依靠更多的科学技术来实现，在这个过程中，也需要继续探索更多高精度的柔性传感器；最后，耐用性也是柔性电子器件技术面临的诸多挑战之一，但是通过新的研究和大量实验，研究人员已经可以大大延长柔性器件的使用寿命。
《柔性电子制造：材料、器件与工艺》读书记录目录一、内容综述 (2)二、柔性电子材料 (3)1. 柔性导电聚合物 (5)2. 柔性金属氧化物 (6)3. 柔性半导体材料 (7)4. 纳米材料在柔性电子中的应用 (8)三、柔性电子器件 (10)1. 柔性薄膜晶体管 (11)2. 柔性有机发光二极管 (13)3. 柔性太阳能电池 (15)4. 柔性传感器 (16)四、柔性电子制造工艺 (17)1. 剥离与转移工艺 (18)2. 干法刻蚀技术 (19)3. 湿法刻蚀技术 (21)4. 注入与挤出工艺 (23)5. 光刻技术 (24)6. 形成与加工工艺 (26)五、柔性电子应用 (28)1. 可穿戴设备 (29)2. 柔性显示技术 (30)3. 柔性电子产品设计 (31)4. 柔性电子在医疗领域的应用 (32)六、结论与展望 (33)一、内容综述《柔性电子制造：材料、器件与工艺》是一本关于柔性电子制造领域的专业书籍，旨在全面介绍柔性电子制造的基本概念、原理、技术和应用。
本书分为五个部分，分别是柔性电子制造概述、柔性基底材料、柔性电子器件、柔性电子制造工艺和柔性电子应用。
在第一部分中，作者首先介绍了柔性电子制造的背景和意义，分析了柔性电子技术在信息通信、能源、医疗保健等领域的广泛应用前景。
作者对柔性电子制造的基本概念进行了阐述，包括柔性显示、柔性传感器、柔性电池等，为后续章节的学习奠定了基础。
第二部分主要介绍了柔性基底材料的种类、性能特点和制备方法。
作者详细介绍了聚合物基底、导电胶、电磁透明材料等常用柔性基底材料的性质，并探讨了它们在柔性电子器件中的应用。
作者还对柔性基底材料的发展趋势进行了展望，如纳米材料、生物可降解材料等。
第三部分着重介绍了柔性电子器件的设计、制备和性能测试方法。
作者从单片薄膜器件、多层膜器件到三维结构器件等多个方面进行了详细的阐述，包括器件的结构设计、制备工艺、性能测试等方面的内容。
柔性电子器件的设计与制造技术研究近年来，随着科技的迅速进步，柔性电子器件作为新兴领域备受关注。
与传统刚性电子器件相比，柔性电子器件具有较高的柔韧性和可变形性，可以应用于各个领域，如可穿戴设备、智能健康监测等。
柔性电子器件的设计与制造技术研究已成为当前科学界和工业界关注的热点。
首先，柔性电子器件的设计是实现器件性能的关键。
传统电子器件在设计上更注重性能和功耗，而柔性电子器件的设计需要考虑其在弯曲和拉伸等变形状态下的可靠性。
因此，设计师需要在器件材料、结构和电路布局等方面进行创新。
目前，常见的柔性电子器件设计方法包括薄膜传输、纳米材料、可伸缩电路等。
例如，研究人员利用纳米材料制作电极薄膜，使其具有更好的柔性和可拉伸性，并将其应用于柔性显示器件。
其次，柔性电子器件的制造技术研究也是实现其商业化应用的核心。
柔性电子器件的制造过程与传统的刚性电子器件存在较大差异。
传统电子器件制造需要在平板材料上进行加工，而柔性电子器件的制造需要考虑材料的柔韧性和可伸缩性。
目前，常用的柔性电子器件制造方法包括印刷、喷墨打印、溅射和薄膜转移等。
例如，印刷技术可实现大面积、高通量的柔性电子器件制造，喷墨打印技术可在柔性基底上精确描绘电路图案。
随着柔性电子器件的研究和应用不断深入，相关技术也在不断创新和发展。
例如，近年来，聚合物材料和碳纳米管等新型材料的引入，为柔性电子器件的设计和制造提供了更多可能性。
此外，利用纳米技术和3D打印技术，可以实现更复杂的柔性电子器件结构和功能。
柔性电子器件的设计和制造技术研究也为其他领域提供了新的思路和方法。
例如，在生物医学应用中，柔性电子器件可以与人体组织无缝贴合，实现更精确的生物信号检测和治疗。
然而，柔性电子器件的设计与制造技术研究面临一些挑战。
首先，柔性电子器件制造过程中的材料选择和组装技术需要不断改进，以提高器件的可靠性和稳定性。
其次，大规模制造柔性电子器件的成本较高，需要研发更经济高效的制造方法。
柔性电子制造技术及应用摘要：柔性电子技术是一门新兴的科学技术。
建立在柔性和可延性基板之上的新兴电子技术通称为柔性电子技术。
由于其独特的柔性和延展性，柔性电子系统在很多方面有着广阔的应用前景。
本文首先对柔性电子系统的相关背景及基本概念状进行简单的介绍和评述，然后介绍了它的基本结构，材料特点以及制备工艺，最后介绍了柔性电子系统在实际应用领域中的研究进展。
关键词：柔性电子技术结构材料制备工艺柔性电子系统的应用正文：1．柔性电子的基本概念1.1．柔性电子的产生及发展柔性电子是一门新兴的技术。
在人们的印象中，有机材料，如塑料等，都是很好的绝缘体，很少有人会想到塑料也能导电。
近年来，由于对导电高分子的研究有了新突破，有机材料可以从传统的绝缘体变成可导电的半导体，柔性电子（Flexible Electronics）便应运而生。
现代化学等技术的发展，促进了柔性电子这样一门学科的发展。
柔性电子制造的关键包括制造工艺、基板和材料等，其核心是微纳米图案化（Micro- and Nanopatterning）制造，涉及机械、材料、物理、化学、电子等多学科交叉研究。
柔性电子技术是一场全新的电子技术革命，引起全世界的广泛关注并得到了迅速发展。
美国《科学》杂志将有机电子技术进展列为2000年世界十大科技成果之一，与人类基因组草图、科隆技术等重大发现并列。
美国科学家艾伦黑格、艾伦•马克迪尔米德和日本科学家白川英树由于他们在导电聚合物领域的开创性工作而获得2000年诺贝尔化学奖。
柔性电子技术目前正处于起步阶段，又称为塑料电子（Plastic Electronics）、印刷电子（Printed Electronics）、有机电子（Organic Electronics）、聚合体电子（Polymer Electronics）等；而关于其定义，目前还没有统一明确的概念，可概括为将有机/无机材料电子器件制作在柔性/可延性塑料和薄金属基板上的新兴电子技术。
柔性电子制造技术论文本论文主要从柔性电子的特性，发展前景出发，主要做了一些市场分析，比没有做详细的技术分析。
所选的实例与资料主要来自网络，百科，也借鉴了一下纸质图书柔性电子：柔性电子（Flexible Electronics）是一种技术的通称，目前由于处于起步阶段而称谓不一，又称为塑料电子（Plastic Electronics）、印刷电子（Printed Electronics）、有机电子（Organic Electronics），聚合体电子（Polymer Electronics）等，目前还没有统一明确的定义。
柔性电子定义：柔性电子可概括为是将有机/无机材料电子器件制作在柔性/可延性塑料或薄金属基板上的新兴电子技术，以其独特的柔性/延展性以及高效、低成本制造工艺，在信息、能源、医疗、国防等领域具有广泛应用前景，如柔性电子显示器、有机发光二极管OLED、印刷RFID、薄膜太阳能电池板、电子用表面粘贴(Skin Patches)等。
与传统IC技术一样，制造工艺和装备也是柔性电子技术发展的主要驱动力。
柔性电子制造技术水平指标包括芯片特征尺寸和基板面积大小，其关键是如何在更大幅面的基板上以更低的成本制造出特征尺寸更小的柔性电子器件。
[1]柔性电子的意义：柔性电子技术有可能带来一场电子技术革命，引起全世界的广泛关注并得到了迅速发展。
美国《科学》杂志将有机电子技术进展列为2000年世界十大科技成果之一，与人类基因组草图、生物克隆技术等重大发现并列。
美国科学家艾伦黑格、艾伦•马克迪尔米德和日本科学家白川英树由于他们在导电聚合物领域的开创性工作获得2000年诺贝尔化学奖。
柔性电子计划：西方发达国家纷纷制定了针对柔性电子的重大研究计划，如美国FDCASU计划、日本TRADIM计划、欧盟第七框架计划中PolyApply和SHIFT计划等，仅欧盟第七框架计划就投入数十亿欧元的研发经费，重点支持柔性显示器、聚合物电子的材料/设计/制造/可靠性、柔性电子器件批量化制造等方面基础研究。
柔性电子显示技术浅谈吴有宾机制0906 U200910657摘要：现代显示器技术目前已经经历了三代的发展，阴极射线管显示器具有体积庞大、能耗高、发光闪烁等缺点，等离子体显示器能耗也较高，而且不具有柔性。
近年来，液晶显示器与薄膜电发光平板显示器逐渐在竞争中占据优势，但是它们使用的都是被动光源，并有视角小、响应速慢、工艺复杂、制作成本高等不足。
柔性显示技术主要应用柔性电子技术，将柔性显示介质电子元件与材料安装在有柔性或可弯曲的基板上，使得显示器具有能够弯曲或卷曲成任意形状的特性，有轻、薄且方便携带等特点。
柔性电子显示器(flexible electronic display)是在柔性电子技术平台上研发出来的全新产品。
相比而言，柔性电子显示器具有无可比拟的优势，它就像报纸一样，在需要时将其展开，使用完毕后将其卷曲甚至折叠，在保证携带方便的同时充分的兼顾了视觉效果。
柔性电子显示器的样品目前已研制成功，相信离进入市场已为时不远．值得一提的是，柔性电子显示器采用更多的轻质有机材料取代无机材料，所以其重量比传统显示器轻，这种特性有利于提高其便携性。
此外，高分子有机材料的使用为降低成本提供了可能性。
另外，柔性电子显示器具有薄厚度的特点，其厚度可以远远小于目前流行的液晶显示器，所以柔性电子显示器的另一种名称就是纸状电子显示器（paper—like electronic display)。
本文旨在通过当前柔性电子在显示领域做出的成绩，涉及的相关知识技术以及未来发展研究方向做一个简略的探讨。
关键词：传统显示技术柔性电子显示技术挠性视觉效果便携纤薄1.柔性显示实现的关键技术1.1OLED技术OLED 是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。
材料科学中的柔性电子技术研究随着现代科技迅速发展，柔性电子技术逐渐成为材料科学研究的热点领域之一。
相比传统电子技术，柔性电子技术具有更为广泛的应用场景和更多元化的功能，包括医疗、能源、通信等诸多领域，对社会发展起到了重要的推动作用。
本文将对柔性电子技术的研究现状、应用前景和发展趋势进行探讨。
一、柔性电子技术的研究现状柔性电子技术可视作电子器件与材料科学融合的产物。
其研究重点在于如何将电子器件制备成灵活、可弯曲的形态，以应对各种复杂场景下设备的使用需求。
目前，柔性电子技术的研究主要分为两大方向：一方面是新材料的研发，另一方面则是灵活器件的制造。
新材料的研发是柔性电子技术的关键之一，它扮演了决定器件性能和可行性的重要角色。
目前研究的重点在于开发具有高灵敏度、高可靠性和高稳定性的新型材料。
一个成功的柔性电子器件必须要对材料的可靠性、柔韧性和机械强度等进行均衡的考虑。
为此，研究者利用化学合成、纳米加工等手段，从无机、有机以及杂化材料角度逐步探讨研发出符合要求的柔性电子材料，如碳纳米管、高分子、液态金属合金等。
灵活器件的研究是柔性电子技术研究的另一重要方向。
目前，常见的柔性器件有晶体管、发光二极管、太阳能电池、传感器等。
这些器件的可靠性、稳定性、长寿命及耐久性等综合性能要求相当高。
二、柔性电子技术的应用前景在材料科学领域，柔性电子技术的应用前景十分广阔。
它可以应用于许多领域，如健康医疗、物联网、环境监测、安全监控等，可以实现对智能城市、智慧医疗、智能家居等多个领域的支持和发展，为实现物联网、智能化、信息化等新一代技术提供有力的支撑。
健康医疗方面，柔性电子技术可以应用于制造可穿戴设备、生物传感器等，可以实时监测患者的生理指标，例如血压、心电图等，对疾病的诊断、防控和治疗起到了重要的作用。
物联网方面，柔性电子技术可以应用于智能家居、智能城市的建设及各种物联网设备的配置。
通过将传感器、电源、计算机机芯等电子模块直接制造成柔性构造，可以大大提升设备的适应性、可靠性和长寿命性。
柔性电子学的制备及性能研究第一章：介绍柔性电子学是一种新兴的交叉研究领域，它重点研究柔性、可弯曲和可拉伸的电子器件，解决传统电子学中存在的一系列问题。
比如传统硬度电子器件无法适应复杂变形和宽阔表面的要求，因此，柔性电子学为促进新型电子器件的研制提供了新的途径。
本文的主要目的是为读者介绍柔性电子学的制备和性能研究，从而进一步提高读者对柔性电子学的认知。
第二章：柔性电子学的制备柔性电子学的制备技术主要有以下几种：（1）薄膜转移技术：该技术采用可撕离的剥离层（例如聚丙烯酸）来制备具有柔性基底的电子器件，然后将它们从剥离层上转移到任意曲面上。
该技术由于其优异的可重性、薄化、高精度、低成本等特点得到了广泛的应用。
（2）直接打印技术：该技术通过一系列的光刻、溅射和喷墨等方法来制备柔性电子器件。
直接打印技术具有低成本、大规模、高精度和高速度等优点。
（3）柔性封装技术：该技术是制备柔性电子器件的关键，主要分为有机柔性封装和无机柔性封装两种。
有机柔性封装主要采用多层有机材料来保护器件，而无机柔性封装则采用多层无机材料来充当保护层。
（4）纳米注塑技术：通过纳米尺度下精细控制实现的微纳加工技术，可以制备具有高分辨率、高灵敏度、高稳定性和高可靠性的柔性电子器件。
综上所述，柔性电子学制备技术多样，可以根据不同的器件和用途选择不同的制备技术。
第三章：柔性电子学的性能研究柔性电子学的性能研究主要包括以下方面:（1）机械性能研究：从基本的柔性材料本身的材料力学性能研究，到将柔性材料与电子元器件整合进行的电子机械耦合性能研究，都是柔性电子学性能研究的重要内容。
在此基础上，对于柔性电子器件的弯曲性、延伸性、收缩性等柔性能力的研究也变得尤为重要。
（2）电学性能研究：主要针对柔性电子器件的电导率、电阻率、介电常数等电学性能进行研究。
通过研究电学性能，可以更加深入地了解柔性电子器件的电性能力，为其应用提供有力的支持。
（3）光学性能研究：主要是研究柔性电子器件的可见光、近红外光、紫外光等的吸收、透射和反射等特性。

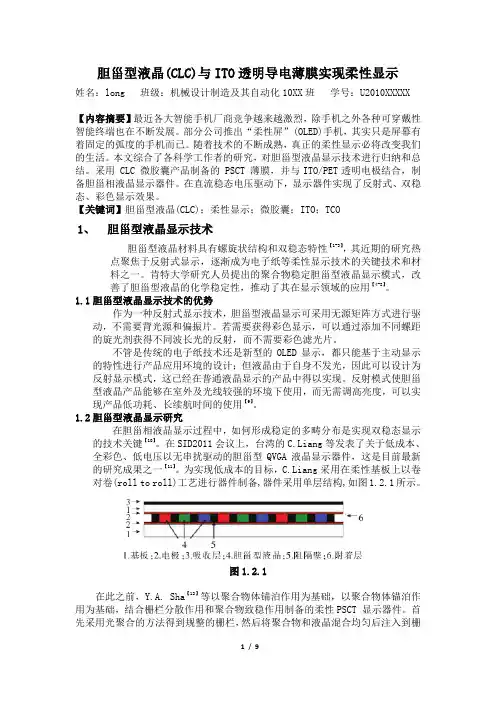

胆甾型液晶(CLC)与ITO透明导电薄膜实现柔性显示姓名：long 班级：机械设计制造及其自动化10XX班学号：U2010XXXXX【内容摘要】最近各大智能手机厂商竞争越来越激烈，除手机之外各种可穿戴性智能终端也在不断发展。
部分公司推出“柔性屏”(OLED)手机，其实只是屏幕有着固定的弧度的手机而已。
随着技术的不断成熟，真正的柔性显示必将改变我们的生活。
本文综合了各科学工作者的研究，对胆甾型液晶显示技术进行归纳和总结。
采用 CLC 微胶囊产品制备的 PSCT 薄膜，并与ITO/PET透明电极结合，制备胆甾相液晶显示器件。
在直流稳态电压驱动下，显示器件实现了反射式、双稳态、彩色显示效果。
【关键词】胆甾型液晶(CLC)；柔性显示；微胶囊；ITO；TCO1、胆甾型液晶显示技术胆甾型液晶材料具有螺旋状结构和双稳态特性【1-3】，其近期的研究热点聚焦于反射式显示，逐渐成为电子纸等柔性显示技术的关键技术和材料之一。
肯特大学研究人员提出的聚合物稳定胆甾型液晶显示模式，改善了胆甾型液晶的化学稳定性，推动了其在显示领域的应用【4-8】。
1.1胆甾型液晶显示技术的优势作为一种反射式显示技术，胆甾型液晶显示可采用无源矩阵方式进行驱动，不需要背光源和偏振片。
若需要获得彩色显示，可以通过添加不同螺距的旋光剂获得不同波长光的反射，而不需要彩色滤光片。
不管是传统的电子纸技术还是新型的OLED显示，都只能基于主动显示的特性进行产品应用环境的设计；但液晶由于自身不发光，因此可以设计为反射显示模式，这已经在普通液晶显示的产品中得以实现。
反射模式使胆甾型液晶产品能够在室外及光线较强的环境下使用，而无需调高亮度，可以实现产品低功耗、长续航时间的使用【9】。
1.2胆甾型液晶显示研究在胆甾相液晶显示过程中，如何形成稳定的多畴分布是实现双稳态显示的技术关键【10】。
在SID2011会议上，台湾的C.Liang等发表了关于低成本、全彩色、低电压以无串扰驱动的胆甾型QVGA液晶显示器件，这是目前最新的研究成果之一【11】。
为实现低成本的目标，C.Liang采用在柔性基板上以卷对卷(roll to roll)工艺进行器件制备,器件采用单层结构,如图1.2.1所示。
图1.2.1在此之前，Y.A. Sha【12】等以聚合物体锚泊作用为基础，以聚合物体锚泊作用为基础，结合栅栏分散作用和聚合物致稳作用制备的柔性PSCT 显示器件。
首先采用光聚合的方法得到规整的栅栏，然后将聚合物和液晶混合均匀后注入到栅栏之间的空隙，之后通过相分离方法在每个微格内形成稳定的 CLC 多畴分布，最后经封装得到和纸张类似的胆甾相液晶显示器，器件结构如图 1.2.2所示。
在该结构中，形成微格的聚合物栅栏主要起到分散和保护的作用，使得液晶微滴的大小、数量和位置完全可调控，而每个微格中分散到液晶内部的聚合物则起到取向作用，使 CLC 液晶分子在体锚泊作用下形成稳定多畴分布。
研究表明，与单纯的表面取向作用相比，基于该方式的胆甾相液晶显示器具有更好的选择性反射效果（色彩），其最大反射率由 17%上升到 25%。
图1.2.2Kent Display Corp.是当前开发柔性 PSCT 器件的主导企业，其主要采用微胶囊化方法来实现胆甾相液晶的固定和多畴稳态分布，进而在柔性聚碳酸酯基板及纤维布基板上研制柔性液晶显示器件，器件结构如图 1.2.3所示。
基于该结构，一方面利用聚合物的锚泊作用获取了稳定的多畴分布，另一方面使 CLC 被有效地固定到聚合物体系中，降低了压力对显示效果的影响，防止了液晶在器件挠曲过程中的流动，最终实现彩色、双稳态柔性显示。
此外，通过控制、筛选液晶微胶囊的大小，可以有效地改善显示器件的电光性能。
研究结果表明，当采用粒径为12~17 μm 的 CLC 微胶囊，并控制单层中微胶囊为单层时，对光线的反射率对比度最高可达到 40:1【13】。
图 1.2.3此外，Fujistu 在 2005 年发布了胆甾相液晶彩色及单色电子纸显示器，Fuji Xerox 采用有机感光体（OPC）和 CLC 微胶囊制备了光电寻址电子纸（Photo-addressable electronic paper）。
1.3胆甾型液晶显示技术发展前景对于CLC微胶囊的研究，解决了液晶显示受压显示水纹现象的缺陷。
随着液晶电光效应的发现、电子显示技术的出现和不断更新，液晶微胶囊在电致变色、显示技术上的应用才开始受到人们的关注，尤其是在柔性显示研究上，液晶微胶囊化工艺表现出了显著的优势。
胆甾型液晶的产品应用以富士通为代表，于2009年3月实现产品量产。
该类产品同其他显示技术相比，主要在成本、彩色化以及显示模式等方面存在差异。
首先，成本是胆甾型液晶等柔性显示技术推广应用的障碍之一。
成本问题，归根结底还是技术问题。
目前高端电子书的价格约在400美元左右，如果是柔性显示产品价格会更高；但在苹果iPAD的带动下,平板电脑密集上市,国产PAD产品价格已低于1000人民币。
消费者在面临柔性和低价的选择时，平板电脑的优势更明显。
因此，如果成本问题不能得到解决，柔性的电子纸产品将无法在激烈的中小尺寸显示市场中获得足够大的市场份额。
随着新的工艺的不断发展，相信很快便会解决成本问题，使CLC柔性显示技术得到商业推广，从而彻底改变人们的生活。
2、ITO透明导电薄膜电子薄膜是微电子技术和光电子技术的基础，发展十分迅速，可用于制作现代电子元器件、半导体单片集成电路、混合集成电路和微片电路等。
其中透明导电氧化物(TCO)薄膜由于兼具透明性和导电性两大特性，发展尤为迅速，成为研究热点之一．目前，研究和应用较多的高质量TCO薄膜有In2O3:Sn(ITO)，SnO2:F(TF0)和ZnO:AL(ZAO)等，其电阻率可低至10-4Ω·cm，研究主要集中在将TCO薄膜沉积在硬质衬底上，广泛应用于平面液晶显示器、太阳能电池电极、节能视窗等。
随着科学技术的发展，越来越多的电子器件开始朝柔性化、超薄化方向发展，使得对柔性TCO薄膜的需求日益迫切。
其中ITO有望在较低温度的衬底上制备出质量较好的薄膜,因此,本文选择柔性ITO薄膜作为研究课题。
2.1 几种透明导电薄膜的情况2.1.1 碳纳米管（CNTs）碳纳米管的结构可以被看成是石墨层卷曲形成的空心筒结构【14】，见图2.1.1它作为一维纳米材料,质量轻、六边形结构连接完美，具有许多异常的力学、电学、光学及热力学性能；近些年随着纳米材料研究的深入，其广阔的应用前景也不断地展现出来，尤其是CNTs优异的电学性能,在研究领域倍受青睐.如今CNTs已成为一维电子器件材料的热门研究对象。
图2.1.1因其有着由于ITO的柔性与耐用性，现在正受到研究者们的重视。
但其透光性依然不如ITO。
因ITO的技术相对比较成熟，只是In的价格较昂贵而造成成本较高。
又因其柔韧性较差，所以在柔性显示方面应用受到一定的限制。
所以催生出碳纳米管等新型透明电子薄膜，以期替代ITO。
但，目前来看，随着各项技术的不断完善和新型柔性衬底的不断发现，ITO还是有着很大的优势和不错的前景。
2.1.2 导电高分子材料PEDOTPEDOT不仅电磁学性能优异、机械加工性能良好，而且电/化学性质稳定、透明度较好、光电效率高和生物兼容性好等优点。
因此，PEDOT成为了生物传感器、光电器件、超级电容器、太阳能电池、吸波材料、超导材料及信息贮存材料等的理想材料【15】。
因PEDOT尚属较新型材料，难免有着些许的缺陷，比如透光率问题。
在这里便不一一赘述。
与这两种新型透明导电薄膜相比较，技术相对较成熟的，而且性能较好的ITO透明导电薄膜还是有着比较明显的优势。
下面将具体介绍。
2.1.3 ITO透明导电薄膜In2O3:Sn(ITO)的电阻率很低,较薄的膜就可以获得相当低的面电阻;而且ITO又较容易蚀刻【16】,故可以较容易制备出边界光滑的精密图形;另外,ITO可以在较低温度的基底上制备出质量较好的薄膜;因此,ITO一直是平板显示器中使用的TCO薄膜电极的首选材料。
2.2 ITO透明导电薄膜研究2.2.1 ITO膜的透光原理ITO膜是n型宽带隙半导体氧化物，其结构为In2O3:Sn(ITO)，标准化学计量比In2O3，禁带宽度3．5eV，因此，它在可见光波段有高的透明性。
半导体氧化物其禁带宽度(即能隙)在E=3.5eV，所以可见光(1．6～3．3 eV)的能量不足以将价带的电子激发到导带，只有波长在紫外光以下才可以。
自由电子在能带间迁移而产生的光吸收，在可见光范围不会发生，所以ITO膜对可见光为透明。
典型的金属能隙很窄，其载流子浓度处于密集状态，与光的交互作用很强。
在可见光范围有反射和吸收，所以金属在一般的状况下是不透明的。
2.2.2 ITO膜的导电原理ITO膜导电的主要因素是：(a)自由电子(载流子)密度大，载流子流动性好，迁移率大；(b)合适的掺杂，氧空位适当；(c)ITO膜晶体结构规整。
在导电原理中，一个重要因素是载流子。
如果材料具备导电性，材料内部必须有携带电荷的载流子与可供载流子高速移动的路径，使载流子能够从价带迁移到导带产生电流，材料的导电率ρ可用下式来表示：ρ=n eμ其中：n为载流子浓度；e为电子之电量；μ为载流子迁移率。
当组成固体的相邻原子之间的电子重叠的(交互作用)大，也就是轨域在空间的扩张程度大时，载流子容易由一个原子位置移动到另一个原子位置，也就是迁移率较大【17】。
2.2.3 柔性ITO-PET薄膜的设计由于有机衬底表面不同于玻璃衬底,在真空环境中放气率较大,而且在溅射过程中粒子对衬底的轰击又可能破坏其表面和内部结构,因此为了保护有机衬底,同时增强薄膜与衬底的附着力,便于ITO薄膜沉积,我们在有机PET衬底上预先沉积了一层扩散阻挡层—SiO2膜层, SiO2薄膜透明性良好,对膜系的可见光区透射率并没有造成很大影响,而且它与y 有机衬底、ITO薄膜之间的结合力非常好,满足了我们对阻挡层的要求【18】。
根据前面分析可知,ITO薄膜的光电性能受载流子浓度和迁移率限制,载流子浓度的提高有利于电导率的提高,然而浓度过高,会引起晶格结构的畸变,严重影响载流子的迁移率。
因此采用提高自由载流子浓度的方法来降低ITO薄膜的电阻率是要以牺牲光学性能为代价的。
鉴于此,我们在ITO膜层上增加金属膜层。
显然,在选择金属膜层的过程中最重要的就是高电导率。
那么我们需要的金属就必须具备低电阻,高透射率,并且要求成本不要太高,所以我们把目光集中在金属银(Ag)上。
Ag与其它金属相比,在相同厚度的情况下,有较低的可见光吸收率,在可见光范围的透光率比在近红外处要高。
同时,Ag的传导率很高(电阻率为6.7X10-5Ω·cm-1),方块电阻很低,故我们利用Ag作为金属层【19】。
