JBPM4.4应用开发——入门篇2010-10-27 20:38:24标签：JBPM工作流工作流程入门原创作品，允许转载，转载时请务必以超链接形式标明文章原始出处、作者信息和本声明。
否则将追究法律责任。
/1931202/411612首先简单说说JBPM——java Business Process Management （java 业务流程管理）jBPM是一个框架、一堆开放的源代码。
而非一套“应用程序”。
jBPM的流程引擎可以看做是一个java工程——若干java类、依赖库和配置文件；使用和学习jBPM需要如下条件：1.jBPM的流程定义和运行时的上下文需要被存储到关系型数据库中——可以是基于调试目的的内存数据库HSQLDB，也可以是真正的持久化数据库（MySql，Oracle，PostgreSql，Sybase等等）；2.jBPM的流程设计一般都需要一个基于客户端的图形化流程设计器软件，当然在jBPM4版本以后可以支持在web上做流程设计（这要归功于Sigvio项目）3.最终，基于jBPM开发出来的应用程序一般都会被部署到一台应用服务器中，以便服务于来自web的访问、监控和管理等。
注意：在jBPM4.3以后，几乎所有的准备工作（安装数据库，建表，安装应用服务器，安装图形化设计器插件等）jBPM软件包的发布者都帮我们做好了。
只要通过Ant脚本“一键获取”所需要的jBPM4整套开发、运行和管理环境。
在安装jBPM之前首先要安装JDK和Ant。
快速开始--------------------------------------------------------一、1.打开cmd命令控制台：进入到${jbpm.home}/install2.运行脚本：ant demo.setup.tomcat或ant.demo.setup.jboss使用这两个服务器都可以。
具体这个命令做了上面事：请查看install目录下的build.xml文件中的目标。
第一章绪论这是Jboss 的jBPM3.12框架的用户指南的中文翻译。
其中第一章的译文，是我在网上找到的。
其他几章都是我自己做的翻译。
我的翻译是中英文对照，只翻译部分我认为重要的，不翻译简单的英文，以免浪费你我的时间。
同时，对于其中的部分内容，我会在翻译中做出解释。
下面是从网络上找到的第一章，这是jBPM3.0的用户指南的译文。
但是第一章，3.0和3.1内容相差不大，我就不做翻译了。
直接使用这一篇。
目录第一章绪论JBoss jBPM 是一个灵活的，易扩展的工作流管理系统。
JBoss jBPM有一套直观的流程建模语言，这套语言能用任务（task），异步通信的等待状态（wait state ），定时器（timer），自动化的动作（automated action）等来图形化的表示业务流程。
为了把这些操作集成在一起，JBoss jBPM拥有强大的，易扩展的控制流程机制。
JBoss jBPM对外依赖程度很小，你完全可以像用java的类库一样用它。
并且它也可以被部署在高性能的J2EE集群应用服务器上。
JBoss jBPM能配置在任何数据库上，并且能被部署在任何的应用服务器上。
1.1 总览工作流和业务流程处理功能的核心部分被打包成一个简单的java类库。
这个类库包括了这样一个服务：流程信息的存储，更新，和从数据库中重新取回。
图1.1：JBoss jBPM组成模块的概略图1.2 JBoss jBPM starter kitstarter kit是一个包含jbpm所有模块的下载包。
这个下载包中包括以下模块：jbpm-server, 一个预选配置好的jboss应用服务器。
jbpm-designer, 图形化定制流程的eclipse插件。
jbpm-db, jBPM的数据库兼容包 (见后边论述)。
jbpm, jbpm的核心模块，其中包括libs文件夹和这个用户说明。
jbpm-bpel, JBoss jBPM对BPEL扩展的一些参考资料预先配置好的JBoss应用服务器具有如下组成部分：jBPM核心模块，被打包成一个用于提供服务的存档文件带有jbpm表的集成数据库：默认的hypersonic数据库拥有jbpm表，并且这个表已经拥有一个流程了。
Myeclipse8.6搭建jbpm4.4的开发环境jbpm版本：4.4IDE:myeclipse8.6DB:mysql-5.0.261、Myeclipse中安装jbpm1）、解压jbpm4.42）、打开myeclipse8.6---->选择Help菜单---->选择Myeclipse Configuration Center------>打开第三个选项卡SoftWare----->选择右上角add site---->选折add form archive file-----》找到${jbpm_home}\install\src\gpd 目录下找到jbpm-gpd-site.zip即可！name随便输入即可（比如我输入jbpm）！这样下面就看到多一个jbpm(部分过程看下图)选择“add site”，弹出如下对话框：选择“Add from Archive File”，弹出如下对话框：选择“打开”，弹出如下对话框：选择“OK”，出现如下对话框：3）、一个一个选中jpd下面的文件，点击右击“add to profile”即可！4）、点击右下角“apply change”按钮即可！安装完成后会重启Myeclipse，重启后在新建项目里会多出一项“JBoss jBPM”，如下图所示：2、生成jbpm数据库表(这里以安装mysql为列)a）、先打开mysql数据库新建一个数据库比如jbpm(create database jbpm);b）、打开${jbpm_home}\install\src\db\create 下面，找到mysql的表脚本！c）、全部复制过来粘贴到mysql命令行上（当然也可以source ***.sql方式），3、搭建JBPM4运行环境一、下载JBPM4.3可以到官方下载，然后直接解压就可以了doc: 用户手册，javadoc和开发指南examples: 用户手册中用到的示例流程install: 安装脚本lib: 第三方库和一些特定的jBPM依赖库src: 源代码jbpm.jar: jBPM主库归档二、搭建JBPM4运行环境1、新建一个Java Project项目2、添加依赖库jar包a)jbpm.jar包b)JBPM目录/lib下的所有的jar包，当然了，这里有些是可选的。
jbpm 流程设计（原创实用版）目录1.JBPM 简介2.JBPM 流程设计概念3.JBPM 流程设计步骤4.JBPM 流程设计实例5.总结正文一、JBPM 简介JBPM（Java Business Process Management）是一款开源的业务流程管理系统，它提供了一种以规范化、自动化的方式来管理企业的业务流程。
JBPM 遵循 BPMN（Business Process Model and Notation）标准，支持从 BPMN 建模到部署执行的端到端业务流程管理。
二、JBPM 流程设计概念在 JBPM 中，流程设计是指通过图形化界面创建、编辑和部署业务流程模型的过程。
流程模型描述了企业业务流程的执行过程，包括流程的启动、流转、结束等各个环节。
流程设计主要包括以下几个元素：1.流程定义：描述流程的启动条件、执行顺序、分支、合并、结束条件等。
2.流程参与者：定义参与流程执行的角色和人员。
3.流程任务：描述流程中需要完成的任务，以及任务之间的依赖关系。
4.流程事件：描述在流程执行过程中触发的事件，例如错误、警告等。
三、JBPM 流程设计步骤1.安装和配置 JBPM：首先需要下载并安装 JBPM，然后进行相应的配置，如数据库连接、用户权限等。
2.登录 JBPM：使用管理员账号登录 JBPM，进入流程设计界面。
3.创建流程定义：在流程设计界面创建新流程，或者导入现有的 BPMN 模型。
4.编辑流程定义：通过拖拽和放置的方式，修改流程的执行顺序、分支、合并等。
5.添加流程参与者：为流程定义参与者，并设置其角色和权限。
6.添加流程任务：为流程添加任务，并设置任务之间的关系。
7.测试和调试流程：在测试环境中运行流程，检查其执行结果，并进行调试。
8.部署流程：将设计好的流程部署到生产环境中，供实际业务使用。
四、JBPM 流程设计实例以一个简单的请假流程为例，介绍 JBPM 流程设计的具体步骤：1.创建流程定义：在流程设计界面创建一个新流程，设置流程名称为“请假流程”。

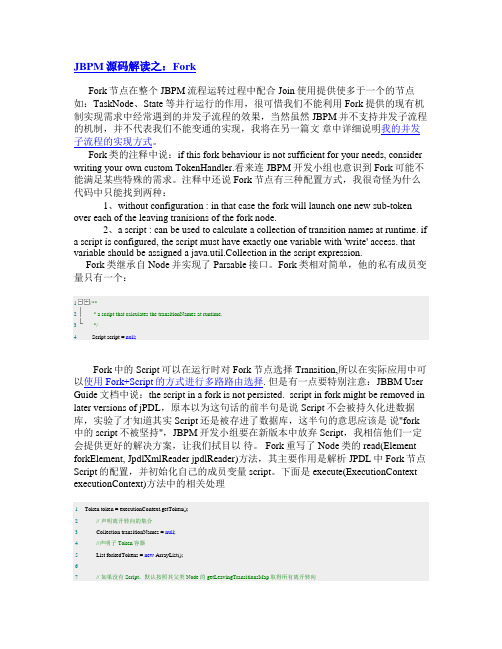

JBPM源码解读之：ForkFork节点在整个JBPM流程运转过程中配合Join使用提供使多于一个的节点如：TaskNode、State等并行运行的作用，很可惜我们不能利用 Fork提供的现有机制实现需求中经常遇到的并发子流程的效果，当然虽然JBPM并不支持并发子流程的机制，并不代表我们不能变通的实现，我将在另一篇文章中详细说明我的并发子流程的实现方式。
Fork类的注释中说：if this fork behaviour is not sufficient for your needs, consider writing your own custom TokenHandler.看来连JBPM开发小组也意识到Fork可能不能满足某些特殊的需求。
注释中还说Fork节点有三种配置方式，我很奇怪为什么代码中只能找到两种：1、without configuration : in that case the fork will launch one new sub-token over each of the leaving tranisions of the fork node.2、a script : can be used to calculate a collection of transition names at runtime. ifa script is configured, the script must have exactly one variable with 'write' access. that variable should be assigned a java.util.Collection in the script expression.Fork类继承自Node并实现了Parsable接口。
Fork类相对简单，他的私有成员变量只有一个：1/**2 * a script that calculates the transitionNames at runtime.3 */4 Script script = null;Fork中的Script可以在运行时对Fork节点选择Transition,所以在实际应用中可以使用Fork+Script的方式进行多路路由选择. 但是有一点要特别注意：JBBM User Guide文档中说：the script in a fork is not persisted. script in fork might be removed in later versions of jPDL，原本以为这句话的前半句是说Script不会被持久化进数据库，实验了才知道其实Script还是被存进了数据库，这半句的意思应该是说"fork 中的script不被坚持"，JBPM开发小组要在新版本中放弃Script，我相信他们一定会提供更好的解决方案，让我们拭目以待。
JBPM源码浅析关键字: jbpm workflow 工作流离职啦，工作交接中，记录一下。
就如同了解Servlet规范、Servlet容器设计和实现一样，学会一种workflow 的建模、引擎设计和实现也是必备的。
工作流这东西是业务系统的一个核心模块，现在的大多数企业业务系统大多数是业务驱动的，如新闻行业采编发、制造业的采供销、金融保险的审批等，协同OA就不用说了。
BPM、ESB、SOA现在很火啊！下面的总结肯定欠成熟，70%合理就不错啦，看到这篇blog的朋友，一定要批判接受哦。
当前我指的JBPM是3.2版本，因为从JBPM2.0到3.0，其API从package到class 都完全重新设计了，以及其背后的建模思想和架构。
在2.0版本里，是按照Spring+Hibernate那种Transaction Script方式组织的，OO的概念比较弱，里面是大量的interface、impl、service。
而3.0版本，完全按Domain Model方式组织，Hibernate透明持久化，它是我见到的O/R Mapping最优雅的应用。
在当前的3.2版本里，其整体架构可以这么去理解：领域对象，如ProcessDefinition、ProcessInstance、Node、Token、Transition等，都是Rich Model，里面的方法主要是处理业务，以及建立领域对象之间的关联，持久化则完全放在XXXSession中，如TaskMgmtSession，GraphSession等，也可以认为这些XXXSession是DAO，负责处理持久化。
另外，org.jbpm.persistence.db.DbPersistenceService这些类相当于最底层的数据库Helper类。
总之，JBPM的技术架构非常清晰易懂，也是非常典型的Domain Driven Design，在这种架构中，分层的概念被弱化了。
