速度特性试验（汽油机，柴油机）
1. 实验要求
掌握速度特性的试验方法，绘制速度特性曲线，了解柴油机供油量不变或汽油机节气门开度不变情况下各项性能参数随转速变化的规律。

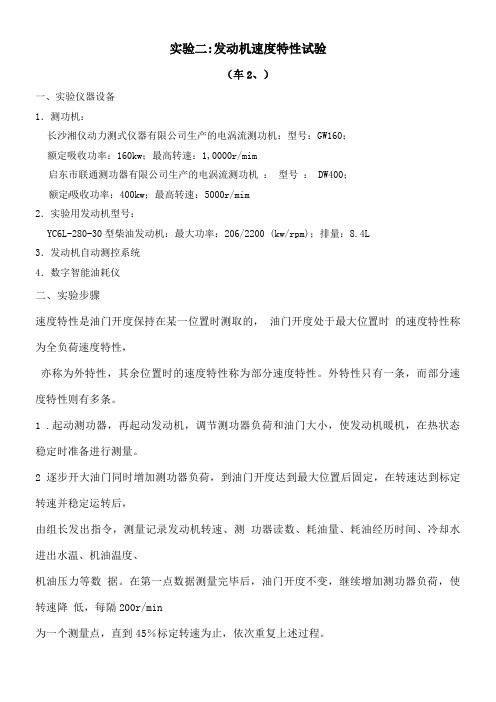

2. 试验仪器仪表、发动机
1) DDM 型发动机综合试验台；
2) 电涡流测功器；
3) XXX 型发动机。
3. 试验方法：
标定工况下的速度特性叫外特性，其它叫部分负荷速度特性。无论那种工况下的速度特性，试验方法均相同，现以外特性为例：
1) 柴油机在标定工况下，固定高压油泵齿条位置(汽油机固定节气门开度)，然后在发动机工作转速范围内，逐渐增加负荷，调节转速，一般应从标定转速到最低工作稳定转速范围内取8个以上工况点，如b n %100、b n %90、b n %80、b n %70、b n %60、最低稳定转速、最大扭矩转速、最低油耗转速；
2) 在每个工况记录转速、扭矩、油耗、排温、发动机进出水温、油温、油压及环境状况参数；
3) 试验时对油耗、扭矩等参数应随时作监督曲线，以检查试验中是否有过失误差，以便及时纠正；
4) 其它工况的速度特性试验方法同上。只要将齿条（汽油机节气门）固定在设定的工况下便可；
5) 试验结果的整理与分析；见(1.4)
6) 试验曲线横坐标为转速min)/(r n ，纵坐标为耗油率)/(h kW g b e ?、功率)(kW P e 、扭距)(m N T tq ?及烟度)(BSU R 。
图2 某柴油机外特性曲线
