二维与三维图形的转换

三维投影到二维的变换公式三维投影到二维是十分常见的图形变换方式，它是将三维的物体平面投影到二维平面上的方法。

三维物体通常是通过使用x、y、z三个坐标轴来描述的，在三维投影中，x、y、z三个坐标值会被转化为二维平面上的x、y坐标值。

下面我们将介绍三维投影到二维的变换公式。

1. 正交投影正交投影是将三维图形照直接映射到二维平面的过程。

这种方式通常适用于CAD工程图形的绘制，因为它可以将真实的形状抽象为平面上的去形状，让设计师更方便绘制和修改。

正交投影的变换公式非常简单，我们只需要根据三维物体的坐标轴和二维物体的平面坐标轴，利用一些简单的比例转换公式即可实现三维到二维的映射转换。

例如，对于一个三维立方体，我们可以将它映射到二维平面上，从而得到一个正方形。

如果我们设每个立方体的边长为l，则我们可以得到以下的x、y、z坐标的变换公式：x → x' = xy → y' = yz → z' = 02. 透视投影相比正交投影，透视投影显然更符合人眼观察物体的方式。

在透视投影中，离观察者越远的物体会被缩小，而靠近观察者的物体会变大。

因此，这种方法对于绘制一些卫星地图、数学等应用场景都很有帮助。

在透视投影中，我们需要利用一个透视变换的公式来将三维坐标映射到二维平面上。

下面是透视投影的变换公式：x → x' = x / zy → y' = y / zz → z' = 1 / z其中，“/”表示除法操作。

通过这些公式，我们可以将三维物体的坐标轴映射到二维平面上。

需要注意的是，在透视投影中，我们需要将三维物体先经过透视变换，再映射到二维平面上。

综上所述，三维投影到二维的变换公式包括正交投影和透视投影两种方式。

对于不同的应用场景，可以选择适合的投影方法进行处理。

正交投影简单易懂，适用于CAD等工程设计场景；透视投影更符合人眼观察物体的方式，适用于卫星地图、数学等领域。

CAD中的二维图形和三维模型的转换在CAD软件中，二维图形和三维模型的转换是非常重要的。

这种转换可以帮助我们从平面图纸中创建出具有深度和立体感的三维模型，或者将三维模型展开成二维图形。

下面我们将介绍一些在CAD软件中常用的二维图形到三维模型的转换方法以及三维模型到二维图形的展开方法。

一、二维图形到三维模型的转换1. 提取边缘：这是最基本且常用的方法。

首先，我们需要在二维图形中选择所需的边缘。

然后，使用拉伸、挤压等命令将所选边缘扩展到所需的高度或深度，从而创建出一个带有立体效果的模型。

2. 旋转拉伸：这种转换方法适用于需要沿轴线或曲线旋转的形状。

选择所需的形状，然后使用旋转拉伸命令将其旋转并拉伸到所需的高度或深度，以创建出一个具有旋转特性的模型。

3. 曲面建模：当需要创建复杂的曲面形状时，可以使用曲面建模工具。

通过将多条曲线相连接，使用曲线修剪、拓扑结构等命令，我们可以创建出具有复杂几何形状的三维模型。

二、三维模型到二维图形的展开1. 剖视图：剖视图是一种常用的将三维模型展开成二维图形的方法。

选择所需的模型，然后使用剖面命令将其分割成所需的剖视图。

在剖视图中，我们可以看到模型的内部细节以及构造。

通过将剖视图投影到平面上，我们可以创建出一个展示模型内部结构的详细二维图形。

2. 投影视图：投影视图是将三维模型投影到平面上的方法。

选择所需的模型，然后使用投影命令将模型投影到平面上。

通过投影视图，我们可以创建出一个与原始模型相似但没有深度和立体感的二维图形。

3. 展开：对于一些具有表面发生变形的三维模型，我们可以使用展开命令将其展开成二维图形。

展开命令会将模型的各个面展开成平面上的形状，并生成展开图。

这对于制作纸质或金属模型的模具非常有用。

在CAD软件中，二维图形和三维模型之间的转换是非常常用的操作。

通过掌握这些方法，我们可以更加灵活地编辑和设计图纸。

无论是从二维图形到三维模型的转换，还是从三维模型到二维图形的展开，这些技巧都可以帮助我们更好地理解和表达设计。

CAD软件中的二维与三维数据转换技巧在CAD软件中，转换二维和三维数据是非常常见的操作。

无论是从平面设计转为三维模型，还是将三维模型转为平面图纸，掌握数据转换的技巧可以提高工作效率。

本文将介绍几种常用的CAD软件中的二维与三维数据转换技巧。

一、由二维转为三维1. 提取边界：如果已经绘制了一个二维草图，可以通过提取边界功能将其转为三维。

该功能可以根据图形的边界自动创建面或体。

在大多数CAD软件中，该功能通常在修改或编辑菜单中。

2. 高度拉伸：高度拉伸是一种与图形进行交互的方法。

在使用该功能时，可以选择给定的二维对象并沿着垂直方向拉伸以创建一个立体。

通过设置拉伸的距离，可以调整模型的高度。

3. 平行移动：平行移动是一种将二维对象转为三维的简单方法。

该功能通过平移一定的距离来创建一个模型的副本。

通过连续地平行移动对象，可以创建更复杂的三维模型。

4. 旋转：旋转是一种将二维对象转为三维的方法。

通过选择对象和旋转角度，可以在三维空间中创建新的模型。

该功能可以使用极坐标或直角坐标来定义旋转角度。

二、由三维转为二维1. 投影视图：在CAD软件中，可以使用投影视图功能将三维模型转为二维。

该功能将根据给定的视角自动生成模型的正交视图。

通过选择合适的视角，可以获得所需的二维图纸。

2. 剖视图：剖视图是一种将三维模型切割并展示在一个平面上的方法。

通过选择一个平面和切割方向，可以生成模型的剖视图。

该功能常用于展示复杂模型的内部结构。

3. 平面投影：平面投影是一种将三维模型的表面投射到一个平面上的方法。

通过选择一个平面和投影方向，可以在二维图纸上生成模型的表面轮廓。

4. 导出为CAD图层：如果需要将三维模型中的特定部分转为二维图形，可以使用导出为CAD图层功能。

该功能将以二维形式保存模型的选定部分，并将其转为图层。

通过在图层管理中选择相应的图层，可以查看和编辑二维图形。

以上是CAD软件中常用的二维与三维数据转换技巧。

无论是从二维到三维，还是从三维到二维，掌握这些技巧可以帮助用户高效地完成工作。

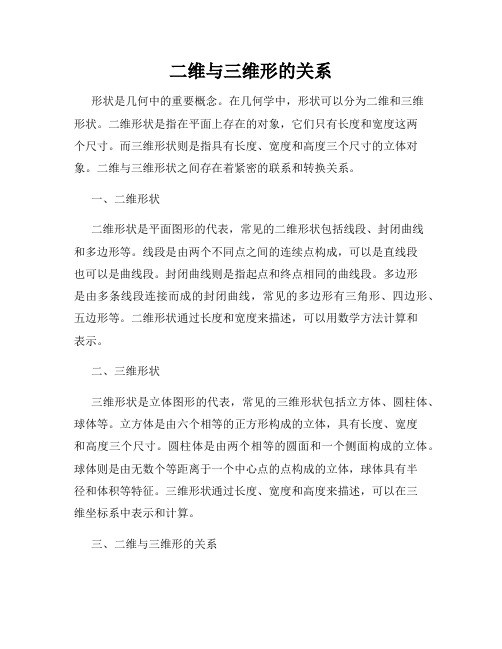

二维与三维形的关系形状是几何中的重要概念。

在几何学中，形状可以分为二维和三维形状。

二维形状是指在平面上存在的对象，它们只有长度和宽度这两个尺寸。

而三维形状则是指具有长度、宽度和高度三个尺寸的立体对象。

二维与三维形状之间存在着紧密的联系和转换关系。

一、二维形状二维形状是平面图形的代表，常见的二维形状包括线段、封闭曲线和多边形等。

线段是由两个不同点之间的连续点构成，可以是直线段也可以是曲线段。

封闭曲线则是指起点和终点相同的曲线段。

多边形是由多条线段连接而成的封闭曲线，常见的多边形有三角形、四边形、五边形等。

二维形状通过长度和宽度来描述，可以用数学方法计算和表示。

二、三维形状三维形状是立体图形的代表，常见的三维形状包括立方体、圆柱体、球体等。

立方体是由六个相等的正方形构成的立体，具有长度、宽度和高度三个尺寸。

圆柱体是由两个相等的圆面和一个侧面构成的立体。

球体则是由无数个等距离于一个中心点的点构成的立体，球体具有半径和体积等特征。

三维形状通过长度、宽度和高度来描述，可以在三维坐标系中表示和计算。

三、二维与三维形的关系二维形状和三维形状之间存在着密切的关系，可以通过一定的方式相互转换。

一种常见的方式是二维形状在垂直于平面的方向上进行延伸，形成一个具有一定高度的三维形状。

例如，一个平面上的矩形可以在垂直方向上延伸，形成一个长方体。

类似地，一个平面上的圆可以在垂直方向上延伸，形成一个圆柱体。

通过这种方式，二维形状可以转换为三维形状。

另一种方式是三维形状在某个平面上进行截取，得到一个具有二维特征的形状。

例如，一个立方体可以在其中一面进行截取，得到一个具有矩形特征的二维形状。

类似地，一个球体可以在某个平面上进行截取，得到一个具有圆形特征的二维形状。

通过这种方式，三维形状可以转换为二维形状。

总结起来，二维形状是三维形状的一种特殊情况，它是三维形状在平面上的投影。

而三维形状则是二维形状在垂直于平面的方向上进行延伸得到的。

CAD文件的二维和三维坐标系转换技巧与最佳实践在CAD设计和制图领域，坐标系是非常重要的概念。

坐标系是用于确定几何对象在二维或三维空间中位置的框架。

在CAD软件中，我们常常需要在不同的坐标系之间进行转换，以便正确地定位和编辑设计元素。

本文将探讨CAD文件的二维和三维坐标系转换的技巧和最佳实践。

一、二维坐标系转换技巧1. 平移法：平移法是最简单且常用的二维坐标系转换方法之一。

通过选中参考点，并将其平移至目标位置，可以快速、准确地将二维对象从一个坐标系转换到另一个坐标系。

2. 旋转法：旋转法适用于需要调整二维对象方向和角度的情况。

通过选中旋转轴点和旋转角度，可以将对象相对于当前坐标系进行旋转，从而实现坐标系之间的转换。

3. 缩放法：缩放法用于将二维对象从一个坐标系缩放到另一个坐标系的大小比例变化。

通过选中参考点和缩放比例，可以轻松地调整二维对象的大小和比例。

二、三维坐标系转换技巧1. 平移法：在三维空间中，平移法同样适用于坐标系的转换。

通过选中参照点并将其平移到目标位置，可以实现三维对象的坐标系转换。

2. 旋转法：在三维空间中，旋转法同样适用于调整对象的方向和角度。

通过选中旋转轴点和旋转角度，可以在三维坐标系中对对象进行旋转，实现坐标系之间的转换。

3. 缩放法：在三维空间中，缩放法用于调整对象的大小和比例。

通过选中参照点和缩放比例，可以在不同的坐标系中对三维对象进行缩放转换。

三、最佳实践1. 确定参照点：在进行坐标系转换之前，首先要确定准确的参照点。

参照点应该是容易识别和定位的对象，在转换过程中保持不变。

2. 使用图层管理：在进行坐标系转换时，使用图层管理功能可以更好地组织和控制绘图元素，避免混乱和错误。

3. 注意单位和精度：在进行坐标系转换时，要格外注意单位和精度的问题。

确保在不同坐标系之间进行转换时，单位和精度保持一致，以避免误差和不一致的结果。

4. 备份原始文件：在进行坐标系转换之前，建议备份原始CAD文件。

CAD中的二维转三维建模技巧在CAD软件中，二维转三维建模是一个常见且重要的任务。

通过将平面图纸转化为具有深度和真实感的三维模型，我们能够更好地理解和展示设计构思。

下面将介绍一些在CAD软件中进行二维转三维建模的技巧。

1. 使用拉伸命令：拉伸命令能够将二维图形沿着指定方向拉伸，形成立体效果。

首先，在CAD软件中打开二维图形，选择拉伸命令，并指定拉伸的方向和距离。

然后按照需要拉伸的区域进行操作，最后确定完成拉伸。

通过这个简单的命令，可以将简单的平面图形转化为立体的三维模型。

2. 利用旋转命令：旋转命令可以将平面图形绕一个指定的轴线进行旋转，以生成3D效果。

选择需要旋转的图形，指定旋转的轴线和旋转角度，然后按照需要操作进行旋转。

这样，通过旋转命令，我们可以将二维图形转化为一个具有立体感的三维模型。

3. 利用凸起和凹陷命令：在CAD软件中，有些版本会提供凸起和凹陷命令，这些命令可以将二维图形表面进行凸起或凹陷操作，以生成3D效果。

首先选择需要进行操作的图形，然后指定图形的体积或者深度，最后进行凸起或凹陷。

通过这个方法，我们可以将平面图形转化为具有凹凸感的三维模型。

4. 利用复制和移动命令：通过复制和移动命令，我们可以将二维图形在3D空间中进行重复和移动，从而生成复杂的三维模型。

选择需要进行操作的图形，复制或移动到指定的位置和方向，然后不断重复这个操作，直到生成理想的三维模型。

这种方法需要一定的经验和技巧，但可以实现更自由和灵活的二维转三维建模。

5. 利用倒角和圆角命令：倒角和圆角命令可以将图形的边角进行处理，从而使其具有更加真实的形态。

选择需要进行操作的图形，指定需要处理的边角和倒角半径，然后进行倒角或圆角操作。

通过这个方法，我们可以将平面图形的棱角进行处理，使其更加有立体感。

以上是在CAD软件中进行二维转三维建模的一些常用技巧。

通过运用这些技巧，我们可以将简单的二维图形转化为具有深度和真实感的三维模型，更好地展示和体现设计构思。

设计中的二维与三维空间的转换设计是一个涉及到空间布局和视觉表达的综合性活动。

在设计中，我们经常需要将二维的平面图形转换为三维的立体空间，并将立体空间再转换为二维的平面图形。

这种二维与三维空间的转换是设计中非常重要的基本技巧，它能够帮助我们更好地理解和呈现设计概念。

让我们来探讨一下将二维平面图形转换为三维空间的过程。

在设计中，我们通常使用平面图、草图或手绘图来表达设计概念。

当我们有了一个平面图之后，如何将其转换为真实的三维空间呢？在转换的过程中，我们需要考虑物体的尺寸、形状和比例。

通过在平面图上添加深度、高度和宽度，我们可以将平面图像转换为具有真实感和立体感的三维模型。

这可以通过手工制作模型或使用计算机辅助设计（CAD）软件来实现。

通过增加材质、纹理和光照效果，我们可以更好地模拟真实世界中的光影效果。

另一种常见的二维到三维转换方式是使用透视原理。

透视是指通过改变远近的大小和位置来模拟真实世界中的物体。

通过添加透视效果，我们可以让设计作品更具立体感和深度感。

例如，在建筑设计中，通过使用消失点和透视线，我们可以将平面图转换为仿佛可以立即穿过的三维空间。

除了将二维平面图转换为三维空间，设计中还需要将三维空间转换为二维平面图。

这种转换过程在设计制图中非常常见。

在设计制图中，我们需要将三维模型转换为平面图，以便进行更精确和具体的制作。

在这个过程中，我们需要使用投影原理来实现三维到二维的转换。

最常见的投影方法是透视投影和平行投影。

透视投影使用远离视点的位置和大小关系来模拟真实世界中的立体感，而平行投影则使用平行的线条和消失点来创造二维的效果。

在设计制图中，我们还需要考虑比例、比例尺和标尺。

这些工具可以帮助我们在二维平面上准确地表示出三维空间的尺寸和比例关系。

通过正确使用比例尺和标尺，我们可以保持设计作品的准确性和可读性。

总之，在设计中，二维与三维空间的转换是一个不可或缺的过程。

通过将平面图转换为立体空间，我们可以更好地理解和呈现设计概念。

BIM工程师如何进行模型的二维和三维数据转换在建筑信息模型（BIM）技术的应用中，二维和三维数据的转换是非常重要的一步。

BIM工程师需要将设计师提供的二维图纸转换为三维模型，以便进行更深入的建筑分析和协调。

同时，他们还需要将三维模型转换为二维图纸，以便与建筑师、结构工程师和其他项目相关方进行协作。

在本文中，我们将探讨BIM工程师如何进行模型的二维和三维数据转换的方法和步骤。

一、将二维图纸转换为三维模型1. 导入二维图纸：BIM软件通常支持导入多种文件格式的二维图纸，如DWG、DXF等。

BIM工程师可以通过将二维图纸导入到软件中来开始转换过程。

2. 创建基本几何构件：根据二维图纸中的数据，BIM工程师可以开始在BIM软件中创建基本的几何构件，如墙体、楼板和柱子等。

这些构件的创建需要根据图纸中提供的尺寸和标注进行精确设置。

3. 添加详细构件：一旦基本几何构件创建完毕，BIM工程师可以进一步添加细节构件，如窗户、门、楼梯等。

这些构件的添加可以根据详细设计图纸或设计师提供的其他信息进行。

4. 设置属性和参数：BIM软件提供了对构件属性和参数进行设置的功能。

BIM工程师可以根据需要设置构件的材料、参数和施工信息等。

这些信息可以进一步用于建立模型的可视化、分析和协调。

5. 建立模型的层次结构：BIM模型中的构件可以通过层次结构进行组织和管理。

BIM工程师可以将构件按照楼层、房间或其他逻辑方式进行分类和分组。

这样做有助于对模型进行管理和分析。

6. 进行模型的校验和调整：BIM工程师需要对转换后的三维模型进行校验和调整。

他们可以使用BIM软件提供的分析工具来检查模型的几何正确性、空间冲突和其他问题。

校验和调整的过程需要反复进行，直到模型达到准确和可靠的状态。

二、将三维模型转换为二维图纸1. 定义视图范围：BIM工程师可以在BIM软件中选择特定的视图范围来生成二维图纸。

他们可以选择整个模型或者模型中的特定区域作为视图范围。

CAD中二维与三维转换的步骤和技巧CAD软件是一种广泛应用于工程设计和制图领域的工具。

在CAD 中，二维和三维图形的转换是一项常见的任务。

以下是一些关于CAD中二维与三维转换的基本步骤和技巧。

1. 二维转三维的步骤：a. 导入或绘制二维图形：首先，将所需的二维图形导入到CAD软件中，或者使用软件自带的绘图工具创建二维图形。

b. 升级为三维对象：选择导入的二维图形或绘制好的二维图形，使用CAD软件提供的命令或工具将其升级为三维对象。

可以使用拉伸、旋转或挤压等命令将二维图形转换为立体图形。

c. 添加细节：根据需要，可以添加细节，如表面纹理、光照效果、材质属性等，使三维图形更加逼真。

d. 完善模型：通过进一步编辑和调整，完善三维模型，确保其符合设计要求。

2. 三维转二维的步骤：a. 选择视角：在进行三维转二维之前，首先需要选择一个适当的视角。

可以通过平面视图、立体视图或者自定义视角来观察模型。

b. 创建视图：根据选择的视角，在CAD软件中创建相应的视图。

可以选择使用命令或工具创建正射投影、透视投影、等轴投影等二维视图。

c. 添加尺寸和注释：在创建二维视图的基础上，为了更好地表达设计意图，可以添加尺寸和注释，以便于理解和使用。

d. 输出图纸：最后，将创建好的二维视图进行整理和编辑，并输出为图纸或文档格式，以便于打印或共享给其他人。

几个关键的技巧在CAD软件中进行二维与三维转换：1. 学习命令和工具：熟悉CAD软件中各种处理二维和三维转换的命令和工具，这将帮助您更高效地完成工作。

使用帮助文档、教程和在线资源等，加强对软件功能的理解。

2. 使用图层：在进行二维与三维转换时，使用图层来组织和管理绘图元素。

将二维和三维的内容放在不同的图层中，可以更方便地控制和编辑。

3. 利用复制和镜像：复制和镜像是常用的CAD操作，可以在二维和三维转换中帮助快速生成相似的几何体，大大提高工作效率。

4. 利用参考点：在CAD软件中，设置和使用参考点可以准确地定位和对齐图形元素，有助于实现精确的二维与三维转换。
