（4）提高抗渗性的措施：提高密实度
2、混凝土的抗冻性
（1）定义：混凝土的抗冻性是指混凝土在水饱和状
态下，能经受多次冻融循环作用而不破坏，同时也不 严重降低强度的性能。
（2）表示方法：抗冻等级F
抗冻等级是采用龄期28ｄ的试块在吸水饱和后，承受 反复冻融循环，以抗压强度下降不超过25％，而且质量损 失不超过 ５％时所能承受的最大冻融循环次数来确定的。 ＧＢＪ50164—92将混凝土划分为以下抗冻等级：Ｆ10、 F15、F25、F50、F150、F200、F250、F300等九个等级， 分别表示混凝土能够承受反复冻融循环次数为10、25、25、 50、100、150、200、250和300次。
越好。 b. 混凝土密实度、混凝土孔隙构造及数量：
密实度越小，开口孔隙愈多，水分愈易渗入， 静水压力越大，抗冻性越差。 c. 混凝土孔隙充水程度：
饱水程度愈高，冻结后产生的 冻胀作用就大， 抗冻性越差。
d. 水灰比： 水灰比与孔隙率成正比，水灰比越大，且开
口孔隙率大，抗冻性越差。 E. 外加剂：
在混凝土中掺入引气剂，可在水泥石中形成 无数细小、均匀的气泡，使之成为压力水进出的 “水库”，使静水压力和渗透压力得以释放，对 冰冻破坏起到很好的缓冲作用。适宜的引气量以 ４％～６％为宜。
（3）影响因素：孔隙率、孔隙 特征、环境温度等
（4）提高抗冻性的措施：提高 密实度、合理选用水泥品种
3、混凝土的抗侵蚀性 （1）定义
抗侵蚀性是指混凝土在含有侵蚀性介质环境中遭 受到化学侵蚀、物理作用不破坏的能力。
（2）提高措施
混凝土的抗侵蚀性主要取决于水泥的品种、混凝 土密实度与孔隙特征等。
4、混凝土的抗碳化性

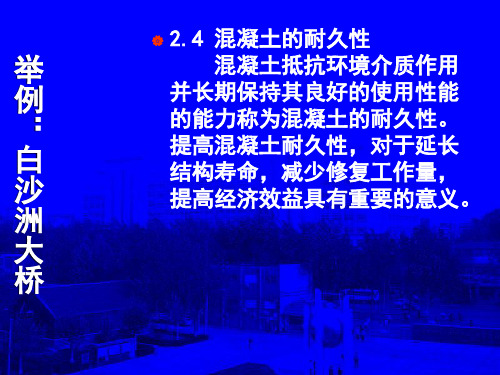

（二）提高混凝土耐久性，对于延长结构 寿命，减少修复工作量，提高经济效益 具有重要的意义。
