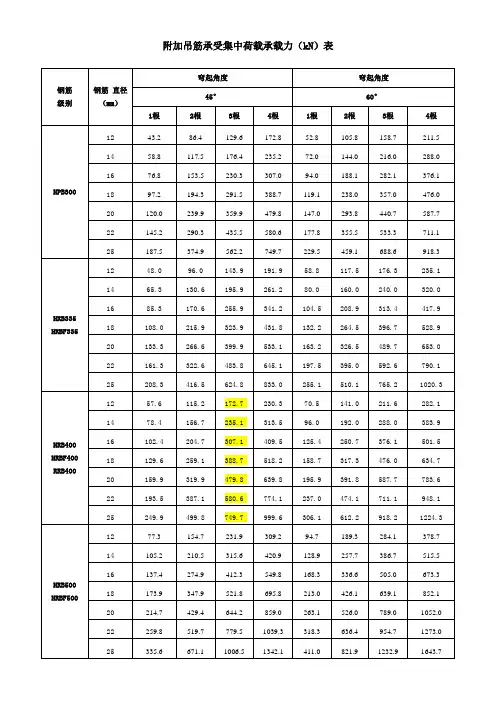

附加吊筋及箍筋表格

注：1.普通箍指单个矩形箍和单个圆形箍；复合箍指矩形、多边形、圆形箍或拉筋组成的箍筋；符合螺旋 箍指由螺旋箍与矩形、多边形、圆形箍或拉筋组成的箍筋；连续复合矩形螺旋箍指全部螺旋箍为同一根钢筋加工而成的钢筋； 2.框支柱宜采用复合螺旋或井字复合箍，其最小配箍特征值应比表内数值增加0.02，且体积配箍率不应小于1.5%； 3.剪跨比不大于2的柱宜采用复合螺旋箍或井字复合箍，其体积配箍率不应小于1.2%，9度时不应小于1.5%； 4.计算复合螺旋箍的体积配筋率时，其非螺旋箍的箍筋体积应乘以换算系数0.8。
框架柱、框架梁加密区箍筋间距及直径
框架柱箍筋（mm） 抗震等级 最大间距 6d或100 8d或100 8d或150（柱根100） 8d或150（柱根100） 最小直径 φ 10 φ 8（φ 10) φ8 φ 6（柱根φ 8） 最大间距 hb/4、6d、100mm hb/4、8d、100mm hb/4、8d、150mm hb/4、8d、150mm 最小直径 φ 10 φ8 φ8 φ6 框架梁箍筋（mm）
030405060708091普通箍复合箍0101101301501702023螺旋箍复合或连续复合矩形螺旋箍普通箍复合箍008009011013015017019022螺旋箍复合或连续复合矩形螺旋箍普通箍复合箍00600700901101301501702螺旋箍复合或连续复合矩形螺旋箍一二三四8d或150柱根1006柱根8hb48d100mm8hb48d150mm8hb48d150mm68d或150柱根1008hb46d100mm10箍指由螺旋箍与矩形多边形圆形箍或拉筋组成的箍筋
一 二 三 四
1.05 — —
0.24
0.22
0.22
0.2
螺旋
而成的钢筋；

附加箍筋及吊筋的设置原则及计算
附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。

箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。

当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。

次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。

主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN 则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。

附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。

箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。

当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。

次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。

主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。

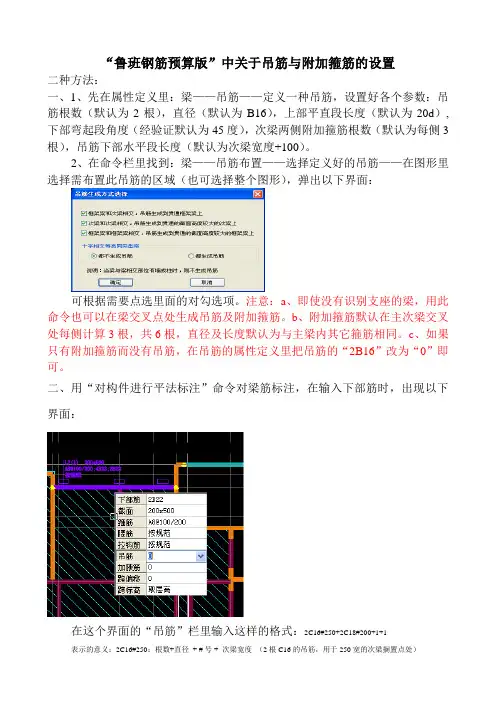

“鲁班钢筋预算版”中关于吊筋与附加箍筋的设置二种方法：一、1、先在属性定义里：梁——吊筋——定义一种吊筋，设置好各个参数：吊筋根数（默认为2根），直径（默认为B16），上部平直段长度（默认为20d）,下部弯起段角度（经验证默认为45度），次梁两侧附加箍筋根数（默认为每侧3根），吊筋下部水平段长度（默认为次梁宽度+100）。

2、在命令栏里找到：梁——吊筋布置——选择定义好的吊筋——在图形里选择需布置此吊筋的区域（也可选择整个图形），弹出以下界面：可根据需要点选里面的对勾选项。

注意：a、即使没有识别支座的梁，用此命令也可以在梁交叉点处生成吊筋及附加箍筋。

b、附加箍筋默认在主次梁交叉处每侧计算3根，共6根，直径及长度默认为与主梁内其它箍筋相同。

c、如果只有附加箍筋而没有吊筋，在吊筋的属性定义里把吊筋的“2B16”改为“0”即可。

二、用“对构件进行平法标注”命令对梁筋标注，在输入下部筋时，出现以下界面：在这个界面的“吊筋”栏里输入这样的格式：2C16#250+2C18#200+1+1表示的意义：2C16#250：根数+直径+ # 号 + 次梁宽度（2根C16的吊筋，用于250宽的次梁搁置点处）后面的“+1”代表该主梁的该跨有一根次梁两侧需加设附加箍筋（默认为每侧3根）；若写为“+1+1”则表示该主梁的该跨有2根次梁两侧需加设附加箍筋，附加箍筋共有6*2=12根；若写为“+1+1+1”则表示该主梁的该跨有3根次梁两侧需加设附加箍筋，附加箍筋共有6*3=18根。

举例：输入“2C16#250”，表示该主梁该跨内有2根C16的吊筋，吊筋吊住的次梁宽度为250，且在吊筋两侧每侧默认设置3根附加箍筋。

输入“2C16#250+1”，表示该主梁该跨内有2根C16的吊筋，吊筋吊住的次梁宽度为250，除了此吊筋两侧每侧默认设置3根附加箍筋外，“+1”表示在此跨的另外一个位置还有一处设置6根附加箍筋的位置，则此跨共有附加箍筋12根。
