利用PKPM计算结果和探索者来配置主梁的附加箍筋和吊筋

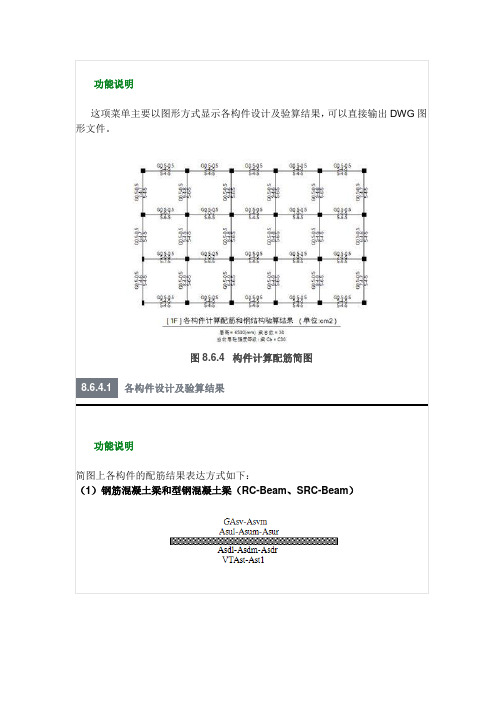

P K P M构件配筋详解功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。

图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。

注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。

当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。

（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。

（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。

（5）VTAst和VTAst1都为零时，该行不输出。

功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。

附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。

箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。

当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。

次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。

主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。

（完整版）PKPM手工配筋（根据SATWE配筋简图）.docx根据 SATWE计算结果手工配筋一、 SATWE梁的计算结果的含义：1、加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配筋率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；1）用户输入的箍筋间距信息在SATWE参数设置框中2）沿梁全长箍筋的面积配筋率要求，见《混规》11． 3． 9 梁端设置的第一个箍筋距框架节点边缘不应大于50mm。

非加密区的箍筋间距不宜大于加密区箍筋间距的 2 倍。

沿梁全长箍筋的面积配筋率ρsv 应符合下列规定：3）如何进行换算？保持总的配箍率不变，当加密区间距为100，非加密区间距为200，则应对非加密区箍筋面积进行换算，假设换算前后面积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.[ 即 Asv/S 保持不变，原因见《混规》 -2010 中式（ 4.3.2-2 ）]2、算例下面的梁为百盛米厂第三层右边数过来第四根边梁。

该梁有关信息如下：截面参数(m)B*H = 0.250*0.600保护层厚度(mm)Cov = 30.0箍筋间距(mm)SS= 100.0混凝土强度等级RC= 30.0主筋强度(N/mm2)FYI = 360.0箍筋强度(N/mm2)FYJ = 210.0抗震构造措施的抗震等级NF= 41、梁顶纵筋和梁底纵筋（bxh=250mmx600mm ）1）配置原则：框架梁、次梁单侧纵筋不得多于两层，底筋根数不少于3 根；同侧纵筋布置中，不同直径的钢筋，直径相差不大于 2 级；框架梁、次梁通长纵筋直径可小于支座短筋直径。

尽量使通长面筋（钢筋面积）不大于支座纵筋面积的60％，但不宜小于30％。

2）手工配置：梁面（右）：AS=12cm2=1200 mm2 , 实配 4 根 HRB400级直径 20（ 1257），保护层C=20，2x(20+8)+3x25+4x20=211<250, 放置一排,满足（见《混凝》 P102 和 P115）梁底（左）（： AS=13cm2=1300 mm 2, 实配 5 根 HRB400 级直径 20（1571 ），保护层 C=20， 2x(20+8)+4x25+5x20=256>250, 放置两排，上排 2 根，下排 3 根。

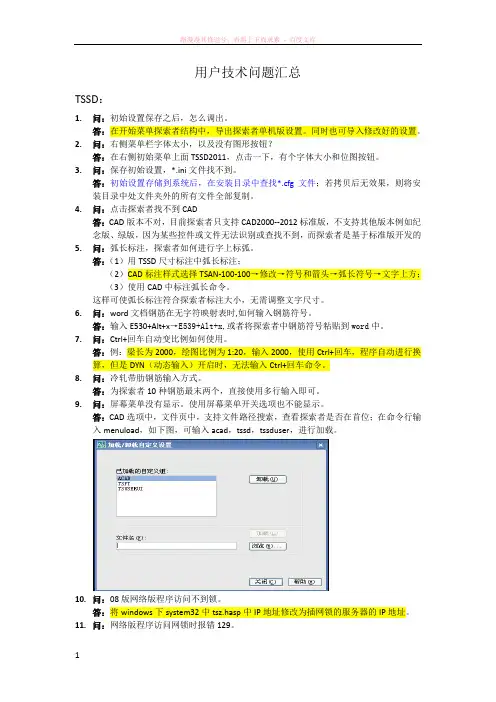

用户技术问题汇总TSSD：1.问：初始设置保存之后，怎么调出。

答：在开始菜单探索者结构中，导出探索者单机版设置。

同时也可导入修改好的设置。

2.问：右侧菜单栏字体太小，以及没有图形按钮？答：在右侧初始菜单上面TSSD2011，点击一下，有个字体大小和位图按钮。

3.问：保存初始设置，*.ini文件找不到。

答：初始设置存储到系统后，在安装目录中查找*.cfg文件；若拷贝后无效果，则将安装目录中处文件夹外的所有文件全部复制。

4.问：点击探索者找不到CAD答：CAD版本不对，目前探索者只支持CAD2000--2012标准版，不支持其他版本例如纪念版、绿版，因为某些控件或文件无法识别或查找不到，而探索者是基于标准版开发的5.问：弧长标注，探索者如何进行字上标弧。

答：（1）用TSSD尺寸标注中弧长标注；（2）CAD标注样式选择TSAN-100-100→修改→符号和箭头→弧长符号→文字上方；（3）使用CAD中标注弧长命令。

这样可使弧长标注符合探索者标注大小，无需调整文字尺寸。

6.问：word文档钢筋在无字符映射表时,如何输入钢筋符号。

答：输入E530+Alt+x→E539+Alt+x,或者将探索者中钢筋符号粘贴到word中。

7.问：Ctrl+回车自动变比例如何使用。

答：例：梁长为2000，绘图比例为1:20，输入2000，使用Ctrl+回车，程序自动进行换算，但是DYN（动态输入）开启时，无法输入Ctrl+回车命令。

8.问：冷轧带肋钢筋输入方式。

答：为探索者10种钢筋最末两个，直接使用多行输入即可。

9.问：屏幕菜单没有显示。

使用屏幕菜单开关选项也不能显示。

答：CAD选项中，文件页中，支持文件路径搜索，查看探索者是否在首位；在命令行输入menuload，如下图，可输入acad，tssd，tssduser，进行加载。

10.问：08版网络版程序访问不到锁。

答：将windows下system32中tsz.hasp中IP地址修改为插网锁的服务器的IP地址。

实用pkpm参数设置高层结构设计中六个“比”的控制与调整-----SATWE电算结果与规范条文的对照理解1. 位移比（层间位移比）:1.1 名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2) 层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

1.3 控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1 保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2 保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

1.2 相关规范条文的控制：[抗规]3.4.2条规定，建筑及其抗侧力结构的平面布置宜规则,对称,并应具有良好的整体性,当存在结构平面扭转不规则时,楼层的最大弹性水平位移(或层间位移),不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

[高规]4.3.5条规定，楼层竖向构件的最大水平位移和层间位移，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且***高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

[高规]4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/10001.4 电算结果的判别与调整要点:PKPM软件中的SATWE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值，详位移输出文件WDISP.OUT。

准确高效制图结构设计的基本要求：结构布置合理，传力途径清楚，计算方法得当，受力模型准确，图面表达清晰。

主要讲这几方面在结构施工图图面中的反映。

注意和解决这几方面的问题，可以使我们制图更准确、高效，特别是新同学，可把握复杂受力构件的能力和减少不必要的返工，提高效率。

一．结构平面布置图结构平面布置图是所有结构施工图（上部结构）的基础，要把楼层上所有结构布置、高差、标高、洞口、楼层的外周轮廓以简练无疑义的方式表达清楚。

注意事项：1. 结构线与非结构线：框架结构，砖砌体线是非结构线；砖混结构，砖砌体的线是结构线。

外装修（外挂石材等）是非结构线，挑板（包括线脚边线）是结构线。

结构线应用实线，非结构线用细线（条件图图层）甚至不用绘出。

特殊的不重要的结构线，比如线脚边线，与梁线、翻边线等叠合较多，影响图面表达的部位，也可用细线或减少绘出。

2. 结构平面图的剖断方向：自楼层上方向下看。

剖断线、高差线、洞口线、边线、折板转折线，看见线――实线结构布置线（普通梁、结构板带等）――虚线注意事项：楼梯剖断面位置可选择半楼层处；阁楼层（坡屋面）剖断面可选择近阁楼层，剖到屋面斜板，且不遮挡阁楼层梁板布置的反映；其它特殊部位以能用最简练的图面准确反映梁板处理的制图方式为宜。

3. 楼层标高应注出。

斜屋面必要时可每根梁注标高，便于定梁高。

4. 梁布置尽量传力途径清晰，减少多级次梁。

少出现3级次梁，避免4级次梁。

5. 避免多梁梁端汇于一点。

拉通梁算一道，三道以上施工困难。

如难以解决，应考虑局部梁面降低，梁高减小。

6. 考虑建筑空间要求和以后装修改造要求，特别注意住宅阁楼层、屋面层梁对下层的影响。

注意结构平面布置图的梁是对下层有影响。

7. 有些柱子因建筑空间要求有一方向不能拉梁，各层应做构造措施：如楼板加厚，增设板带。

注意顶层和底层（二层）不影响空间的地方应把此梁加上。

8. 楼电梯间前室、过道、门厅梁布置要考虑今后装修。

尽量避免直接对门和打破一个开敞空间的梁布置。

附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。

箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。

当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。

次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。

主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。

功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。

图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。

注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。

当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。

（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。

（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。

（5）VTAst和VTAst1都为零时，该行不输出。

功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。

PKPM版画结构平面图楼板配筋计算详解PKPM2010版画结构平面图楼板配筋计算详解付成在PKPM结构平面中，楼板计算即有弹性计算、还有塑性计算，弹性计算中还有查静力手册计算、有限元计算，边界元计算的不同方式，考虑一些特殊情况，用户还可以选择按照考虑活荷载不利布置计算或者按照连续板块的计算方式。

面对诸多选择，广大用户可能不能很好的选择适合的方式，本文结合2010版针对新规范的修改，深入剖析不同算法的应用技巧和技术条件，使用户在计算时做到心中有数。

一:自动计算方法的选择程序在计算时根据楼板的形状可分为矩形板和非矩形板两大类。

自动计算时程序会对各块板逐块做内力计算，对非矩形的凸形不规则板块，程序用边界元法计算该块板，对非矩形的凹形不规则板块，程序则采用有限元法计算该块板，程序自动识别板的形状类型并选相应的计算方法。

对于矩形板块，计算方法采用用户指定的计算方法(如弹性或塑性)计算。

当房间内有次梁时，程序对房间按被次梁分割产生的多个板块分别计算。

如图1所示。

楼板计算满足近似矩形计算条件矩形楼板非矩形楼板非单一边界单向板计算双向板凹多边形凸多边形弹性查表法塑性计算有限元法边界元法图1从上图可以看出，非矩形板计算也可以采取静力手册查表的方法计算，对于矩形楼板，即使用户选择了按照塑性计算，但很多情况并没有按照塑性计算，塑性计算必须同时满足以下一个条件:1:选择了按照塑性计算。

2:按形状是矩形楼板或者近似矩形楼板。

3:四边的任意一边边界条件必须相同。

以下分别就矩形和非矩形楼板计算方式做简要说明二:矩形钢筋混凝土楼板计算《砼规》(GB 50010,2010)9.1.1条规定混凝土板应按下列原则进行计算:1. 两对边支承的板应按单向板计算,2. 四边支承的板应按下列规定计算:1)当长边与短边长度之比小于或等于2.0时～应按双向板计算,2)当长边与短边长度之比大于2.0～但小于3.0时～宜按双向板计算,当按沿短边方向受力的单向板计算时～应沿长边方向布置足够数量的构造钢筋,3)当长边与短边长度之比大于或等于3.0时～可按沿短边方向受力的单向板计算。

对于板来说，文字不要重叠，图面清楚，钢筋位置摆放标准，整个图纸美光漂亮就可以了，板这里改的不多的，不过计算时要注意一下，按照你们设计院的习惯设置计算参数，比如用弹性还是塑性理论，边梁用固端还是铰接，还注意看一下裂缝和挠度小宽发表于 2008-10-24 14:49对于梁来说，要看地方习惯了，很多高手他们不用pkpm来出图的，他们说pkpm出的图垃圾，不过对新手来说还是pkpm出图吧，那样不会出现大的问题。

如果用pkpm出图要注意以下几点：1、最重要的要用wpj文件对配筋，配筋面积要满足裂缝要求。

2、要满足抗震规范6.3.6-6.3.5条3、图面美光，无重叠现象流浪的狼发表于 2008-10-25 15:25一直这样认为:程序是用来计算的，那么我们采用它的就是内力,应力，应变，位移等等我们事先预定的所要达到的结果。

至于出图部分对于刚刚做设计的同仁们尤其要注意的是:不要偷懒，不要直接用它的直接生成的图纸结果，开始就养成良好的计算及绘图习惯，否则以后想改就难了。

无忧鬼鬼发表于 2008-10-27 11:13受教了，谢谢，:loveliness:★晨曦★发表于 2008-10-27 15:581.板。

板图要注意漏画支座筋。

软件在一个房间的一边上不管有几段墙只画一根筋，好多时是少的。

用布支座筋，检查每段墙。

不规则板要用有限元软件较对计算结果. 还要注意不要漏了构造负筋，如挑板中伸出了个别挑梁。

注意异形板的幅射筋不要丢了。

2.，短梁200，短墙300要避免，实为节点之距存在的梁墙，软件对此没输出结果，忽略了它的存在，但真实结构如果存在它是起作用的，要作另算。

3.裙房层数等于增加了加强层，转换层号等于定义了薄弱层。

4.梁输出结果中扭纵筋配腰后并入上下纵筋和扭箍筋的二倍和剪筋之和为全截面配筋，且要符合扭筋布置要求。

5.质心和整体振动图是控制结构动力特性，与烈度无关。

侧移图，变型图内力图是设定烈度下的地振反应与烈度相关。

第四章施工图的绘制作为结构工程师，施工图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施工图那是必不可少的。

第一节板钢筋图的绘制板可分为单向板和双向板。

单向板指两边支承或四边支承时长宽比>2。

双向板指四边支承时长宽比<2。

单向板的配筋计算只需计算短跨方向的底筋，长跨方向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。

双向板的配筋计算需计算两个方向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。

第二节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表示见03G101-1图集）1、梁下部纵筋面积（418）=10.182cm >9.02cm 2、梁上部左端纵筋面积（420）=12.572cm ≈132cm 3、梁上部右端纵筋面积（420）=10.182cm >112cm 4、梁加密区一个间距范围内箍筋面积（双肢箍8@100）=1.012cm >0.52cm 5、梁非加密区一个间距范围内箍筋面积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁高≥450㎜在梁侧面配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为一类b≥350采用四肢箍h≥450加腰筋；框架梁截面高度一般>400，规范规定梁箍筋间距大于梁截面高度的1/4，如果截面高度小于400，则箍筋最小间距得<100，【特别注意】那么如何进行箍筋加密区和非加密区的箍筋间距转换。

已知：假定在SATWE上显示的结果为GAsv-Asv0，即加密区的箍筋面积为Asv，非加密区的箍筋面积为Asv0，在SA TWE中输入的箍筋间距为100。

加密区箍筋：梁通常采用的是n肢箍，选用单肢箍的面积为A的箍筋，则双肢箍的面积为nA。

如果nA>Asv，则可以选用这种钢筋。

非加密区箍筋：换算成间距为200的箍筋，nAx100/200，n是因为选择n肢箍。

准确高效制图结构设计的基本要求：结构布置合理，传力途径清楚，计算方法得当，受力模型准确，图面表达清晰。

主要讲这几方面在结构施工图图面中的反映。

注意和解决这几方面的问题，可以使我们制图更准确、高效，特别是新同学，可把握复杂受力构件的能力和减少不必要的返工，提高效率。

一．结构平面布置图结构平面布置图是所有结构施工图（上部结构）的基础，要把楼层上所有结构布置、高差、标高、洞口、楼层的外周轮廓以简练无疑义的方式表达清楚。

注意事项：1. 结构线与非结构线：框架结构，砖砌体线是非结构线；砖混结构，砖砌体的线是结构线。

外装修（外挂石材等）是非结构线，挑板（包括线脚边线）是结构线。

结构线应用实线，非结构线用细线（条件图图层）甚至不用绘出。

特殊的不重要的结构线，比如线脚边线，与梁线、翻边线等叠合较多，影响图面表达的部位，也可用细线或减少绘出。

2. 结构平面图的剖断方向：自楼层上方向下看。

剖断线、高差线、洞口线、边线、折板转折线，看见线――实线结构布置线（普通梁、结构板带等）――虚线注意事项：楼梯剖断面位置可选择半楼层处；阁楼层（坡屋面）剖断面可选择近阁楼层，剖到屋面斜板，且不遮挡阁楼层梁板布置的反映；其它特殊部位以能用最简练的图面准确反映梁板处理的制图方式为宜。

3. 楼层标高应注出。

斜屋面必要时可每根梁注标高，便于定梁高。

4. 梁布置尽量传力途径清晰，减少多级次梁。

少出现3级次梁，避免4级次梁。

5. 避免多梁梁端汇于一点。

拉通梁算一道，三道以上施工困难。

如难以解决，应考虑局部梁面降低，梁高减小。

6. 考虑建筑空间要求和以后装修改造要求，特别注意住宅阁楼层、屋面层梁对下层的影响。

注意结构平面布置图的梁是对下层有影响。

7. 有些柱子因建筑空间要求有一方向不能拉梁，各层应做构造措施：如楼板加厚，增设板带。

注意顶层和底层（二层）不影响空间的地方应把此梁加上。

8. 楼电梯间前室、过道、门厅梁布置要考虑今后装修。

尽量避免直接对门和打破一个开敞空间的梁布置。

附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。

箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。

当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。

次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。

主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。

附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。

箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。

当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。

次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。

主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。

PKPM问题1、250宽的梁，保护层20，4根25，为何排成两排？25×4 + 20×2 + 37.5×3 = 252.5 ＞250 ，故排成两排。

其中，37.5=max{30,1.5d}。

规范规定，梁上部钢筋水平方向净间距不小于max{30,1.5d}；下部钢筋为max{25,d}。

为保证上下部钢筋竖向对齐，程序内定上下部钢筋净间距均取max{30,1.5d}。

以后可能会对此规则进行更合理的改进。

此情况现在已经不会出现了！现严格按规范规定，梁上部钢筋水平方向净间距不小于max{30,1.5d}；下部钢筋为max{25,d}。

2、跨度较大的井字梁为何挠度计算结果很大？梁施工图在计算挠度前，先要形成连续梁。

在连续梁与其它梁相交的节点处，若恒载弯矩＜0且为峰值点，则认为此节点为梁的一个支座，否则没有支座。

此规则对于大多数的情况都是正确的。

但对于井字梁的情况，用此方法判断出的结果计算挠度误差较大。

对于这种情况，建议参考satwe中的挠度计算结果。

需注意SATWE中的挠度计算采用了弹性刚度，故需×长期刚度与弹性刚度的比值。

另外，satwe中的弹性挠度是在恒+活的作用下的结果，故还需注意到规范规定的挠度计算采用准永久组合，应对其进行换算。

3、实际配筋面积有时比计算配筋面积大很多，为什么？两个因素：（1）经过归并、等强度代换、放大系数、叠加抗扭纵筋面积等步骤的处理，实配面积将增大；（2）收可用钢筋规格限值，可能出现实际配筋比计算面积大的情况。

4、程序如何判断连续梁与其它构件（柱、墙、梁）相交处的支承情况？（1）框架柱或剪力墙一定作为支座，在支座图上用三角形表示；（2）在梁下方与梁相连且倾斜角度小于20°的斜撑作为支座；（3）连续梁与其它梁相交的节点，若此处恒载弯矩＜0且为峰值点，程序认定此处为一支座，连续梁在此处分为两跨；否则认为连续梁在此连通，相交梁为该跨梁的次梁；（4）对于端跨上挑梁的判断，当端跨内支承在柱或墙上，外端支承在梁上时，如该跨梁的恒载弯矩＜0，认定为挑梁；（5）PM中使用次梁菜单输入的次梁与PM中输入的主梁相交时，主梁一定作为次梁的支座；（6）非框架梁的端跨只要有梁就一定作为支座，不会判断为悬挑。

PKPM箍筋的简算方法1、先说说定义和含义：GAsv-Asv0其中G----为箍筋配筋标志，Asv----为梁加密区抗剪箍筋面积和扭剪箍筋面积的较大值(cm2)，Asv0----为梁非加密区抗。

剪箍筋面积和扭剪箍筋面积的较大值(cm2)。

在PKPM计算结果所给出的箍筋配筋面积需人工调整。

SATWE计算参数输入里配筋信息需要输一个箍筋间距，程序是以此间距来计算配筋面积，Asv就是在@一定时的箍筋截面面积之和，例如加密区间距为100，satwe参数配筋信息里也输入100，则加密区配筋面积可直接依据箍筋的肢数引用计算，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算。

2、举例说明如何计算和选钢筋例SATWE计算结果Ｇ0.5−0.2 ，（1）G0.5表示箍筋在加密区内，定义的间距为100mm时箍筋截面面积应为0.5cm2 （2）0.2表示非加密度长度范围内，箍筋间距为100mm,箍筋截面面积为0.2cm2。

方法原理（假设箍筋均为双肢箍）：我们知道0.2是在间距100mm下的箍筋截面面积之和，假设非加密区的间距为A100（A=1.5,2,2.5......），间距由100mm改为A100，面积要扩大A倍，即为A0.2。

双肢箍时，每肢面积=A0.2/2=0.1A。

那么在1米板宽内每肢的面积之和就为(0.2A/2)*(1000/A100)=(0.2A/2)*(10/A)=(0.2/2)*10单位cm2，换算成mm2为(0.2/2)*1000=100比较钢筋表中6-200=141因此选择6-200大家可能要问为什么要计算1米板宽内的钢筋面积，那是由于钢筋表中的板得钢筋面积是以1米宽板带计算得出的，为了和钢筋表进行比较.上面是计算非加密区，加密区道理一样，一米板宽内的钢筋面积之和为(0.5/2)*(1000/100)=(0.5/2)*10单位cm2，换算成mm2为(0.5/2)*1000，比较钢筋表6-100=283因此选择6-100总结方法：只需将加密区，非加密区的值除以2之后再乘以1000与钢筋表中的之对比即可，假设结果为G A-B,计算（A/2）*1000，（B/2）*1000，与钢筋表中的值进行比较，选取适合钢筋即可。

1、PKPM计算中，柱子显示超筋,结果图形如下，请高手指点应该怎么调整？回答：首先（0.63）说明轴压比不超限。

其他好像主筋箍筋超了，具体各项对应什么我记不清了,查说明就能知道.一般我看到有红的我就去查文本里的超筋信息看具体超了超多少.一般超筋好解决，最简单也是最合理的就是加大截面，如果建筑设计不同意那就是局部加大混凝土等级采用C40，还有就是加钢筋级别HRB400以上的一般不建议。

另外看这个柱上梁的偏心较大不利于抗震其他3条回答最有效的办法,加大柱截面你的轴压比已经到0。

63了，虽然没有超限也算是比较高了，建议加大柱截面追问我这个是地下2层,地上6层的框架，截图是一层的，查了规范，轴压比限值是0.85，.还有，轴压比是轴力和Fc*A的比值，这里不是轴压比超限，好像是柱节点域箍筋截面面积超了。

回答加大柱截面是最有效的办法我不知道你的柱截面面积是多少，节点域抗剪箍筋3。

9cm2是大了，但是配也可以配，12@100（4）应该也够了柱长边20cm2偏大很多，要上6根22才够轴压比是没超限，不过也不小，主要原因应该是在斜梁那里，靠其他方法可能效果不明显。

加大柱截面比较有效追问我加大了梁截面面积，已经不红了.。

谢谢你的解答！2013—01—10 19：22jijianluoyue|四级这是节点域抗剪不满足。

提高混凝土等级，或者是加大柱子截面！2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决,谢谢了提问者采纳1、板厚不够，板厚取大（短跨3900~4200取110厚，4200～4500取120厚）2、地下室时，取二级钢试试3、如果是人防荷载影响,则按塑性板计算3、PKPM中梁的裂缝出现红字有什么方法解决？提问者采纳计算参数里面有一个按照裂缝配筋，先选这个,如果裂缝还超限的话，看看超过多少，因为pkpm的裂缝计算不太准确，是从柱中算的，实际应该从柱边，所以我一般是看裂缝超多少,如果在10％以内就不管了，例如限值0.3mm，实际0.33mm是可以的,当然还要看实际情况。

附加箍筋及吊筋的设置原则及计算混凝土规范(2010)9.2.11条：位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋（箍筋、吊筋）承担，附加横向钢筋宜采用箍筋。

箍筋应布置在长度为s的范围内，此处，s=2h1+3b（图10.2.13）。

当采用吊筋时，其弯起段应伸至梁上边缘，且末端水平段长度不应小于本规范第9.2.7条的规定。

次梁和主梁相交时，附加箍筋在主梁两侧都加；当附加箍筋不够时，才加附加吊筋。

主梁KL1收到次梁KL2传来的剪力为117+97=214KN；
附加箍筋主梁两侧各3根一级8的钢筋，即6根一级8的钢筋，双肢箍，可承受的附加剪力为210*6*2*50.3=126.756KN
则还需配置附加吊筋，其吊筋的抗力应该大于等于214-126.76=87.24KN。
