9.二至四级抗震等级KL、WKL箍筋、附加箍筋、吊筋等构造

平法钢筋11G101图集相关知识点1、什么叫平法？平法的表达方式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型的完整的设计。

2、什么叫结构层楼面标高？结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。

11G101平法系列图集共有三本，包括：11G101-1〔主要讲的是现浇砼框架、剪力墙、梁、板部分的平面整体表示方法制图规则和构造详图〕本图集包括基础顶面以上的现浇砼柱、剪力墙、梁、板〔包括有梁楼盖和无梁楼盖〕等构件的平法制图规则和标准构造图两大部分。

本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇砼框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇板〔包括有梁楼盖和无梁楼盖〕、地下室结构部分现浇砼墙体、柱、梁、板结构施工图的设计。

11G101-2〔主要讲的是现浇砼板式楼梯部分的平面整体表示方法制图规则和构造详图〕本图集包括现浇砼板式楼梯制图和标准构造图两大部分。

本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇钢筋砼板式楼梯。

11G101-3〔主要讲的是独立基础、条形基础、筏形基础及桩基承台部分的平面整体表示方法制图规则和构造详图〕本图集包括常用的现浇砼独立基础、条形基础、筏形基础及桩基承台的平法制图规则和标准构造图两大部分。

本图集适用于各种结构类型的现浇砼独立基础、条形基础、筏形基础及桩基承台施工图设计。

第一部分制图规则柱平法施工图系在柱平面布置图采用列表注写方式或截面注写方式表达。

一、柱1、柱要计算哪些钢筋？柱要计算的钢筋主要有纵筋〔基础插筋、中间层纵筋、顶层纵筋、变截面纵筋〕、箍筋、拉筋。

这里要注意的是1、只有顶层纵筋才分边柱、角柱、中柱，其它层无须划分。

2、变截面纵筋要注意斜通上层和当前层锚固。

抗震配筋要求根据设防烈度、结构类型和房屋高度，抗震等级分为一、二、三、四级。

A 一般规定1．结构构件中的纵向受力钢筋宜选用HRB335、HRB400级钢筋。

按一、二级抗震等级设计时，框架结构中纵向受力钢筋的强度实测值应符合9-1-1-1的要求。

2．纵向受拉钢筋的抗震锚固长度l aE：对一、二级抗震等级为1.15l a对三级抗震等级为1.05l a，对四级抗震等级为l a。

3．采用搭接接头时，纵向受拉钢筋的抗震搭接长度L lE，应按下列公式计算：L lE＝ξl aE（9-5）式中ξ——纵向受拉钢筋搭接长度修正系数，见表9-15。

4．纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区；当无法避开时，应采用满足等强度要求的高质量机械连接接头，且钢筋接头面积百分率不应超过50%。

5．箍筋的末端应做成135°弯钩，弯钩端头平直段长度不应小于箍筋直径的10倍；在纵向受力钢筋搭接长度范围内的箍筋，其直径不应小于搭接钢筋较大直径的0.25倍，其间距不应大于搭接钢筋较小直径的5倍，且不应大于l00mm。

B 框架梁1．框架梁梁端截面的底部和顶部纵向受力钢筋截面面积的比值，除按计算确定外，一般抗震等级不应小于0.5；二、三级抗震等级不应小于0.3。

2．梁端箍筋的加密区长度、箍筋最大间距和箍筋最小直径应按表9-17采用。

当梁端纵向受拉钢筋配筋率大于2%时，表中箍筋最小直径应增大2mm。

梁端箍筋加密区的构造要求表9-17注：d为纵向钢筋直径；h为梁的高度。

梁端纵向钢筋配筋率＞2%时，箍筋最小直径增加2mm。

3．沿梁全长顶面和底面至少应备配置两根通长的纵向钢筋。

对一、二级抗震等级，钢筋直径不应小于14mm，且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4；对三、四级抗震等级，钢筋直径不应小于12mm。

4．梁箍筋加密区长度内的箍筋间距；对一级抗震等级，不宜大于200mm和20倍箍筋直径的较大值；对二、三级抗震等级，不宜大于250mm和20倍箍筋直径的较大值；对四级抗震等级，不宜大于300mm。

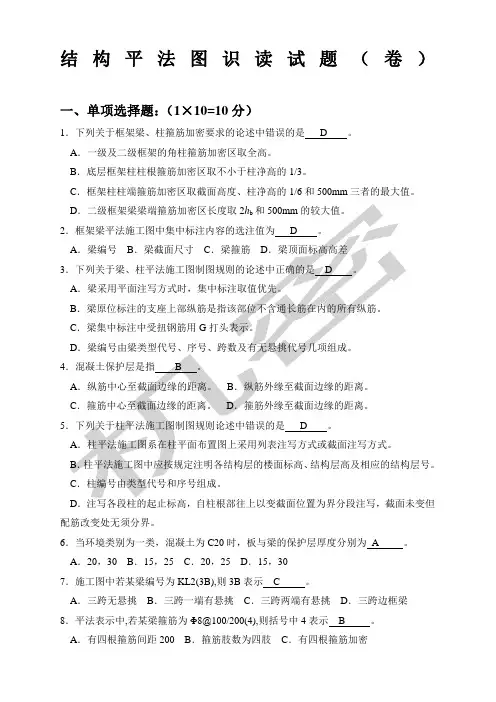

结构平法图识读试题（卷）一、单项选择题：（1×10=10分）1．下列关于框架梁、柱箍筋加密要求的论述中错误的是 D 。

A．一级及二级框架的角柱箍筋加密区取全高。

B．底层框架柱柱根箍筋加密区取不小于柱净高的1/3。

C．框架柱柱端箍筋加密区取截面高度、柱净高的1/6和500mm三者的最大值。

2345配筋改变处无须分界。

6．当环境类别为一类，混凝土为C20时，板与梁的保护层厚度分别为A 。

A．20，30 B．15，25 C．20，25 D．15，307．施工图中若某梁编号为KL2(3B),则3B表示 C 。

A．三跨无悬挑B．三跨一端有悬挑C．三跨两端有悬挑D．三跨边框梁8．平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示 B 。

A．有四根箍筋间距200 B．箍筋肢数为四肢C．有四根箍筋加密9．梁平法配筋图集中标注中,G2Φ14表示B 。

A．梁侧面构造钢筋每边两根B．梁侧面构造钢筋每边一根C．梁侧面抗扭钢筋每边两根D．梁侧面抗扭钢筋每边一根10．当梁截面高度大于800时，弯起钢筋的弯起角度宜取 B 。

A．45°B．60°C．30°二、填空题：（1×20=20分）1．在主梁与次梁的相交处应设置附加横向钢筋，附加横向钢筋包括（）和23）、4）56）、7812．试解释以下梁平法施工图中平面注写方式的集中标注中各项符号的含义。

34、12．绘出抗震框架中柱柱顶纵向钢筋构造。

3已知：结构对称，长跨净跨尺寸为4800mm，短跨净跨尺寸为1800mm，柱截面为600mm×600mm，L aE=34d，纵筋端支座要求锚固长度≥0.4L aE＋15d，中间支座要求锚固长度≥L aE且≥0.5h c＋5d，h c为柱截面沿框架方向的边长，梁支座上部纵筋第一排按1/3净跨截断，第二排按1/4净跨截断。

要求：（1）梁立面配筋图须标注钢筋编号、直径、规格、根数，支座上部纵筋的截断长度。

（四）抗震墙结构抗震构造措施（1 ）抗震墙的厚度，一、二级不应小于160mm且不宜小于层高或无支长度的 1 / 20 ，三、四级不应小于140mm 且不应小于层高或无支长度的 1 / 25；无端柱或翼墙时，一、二级不应小于层高或无肢长度的1 / 12，三、四级不应小于层高或无支长度的 1 / 20 。

底部加强部位的墙厚，一、二级不宜小于200mm 且不宜小于层高或无支长度的1 / 16 ；三、四级不应小于160mm 且不应小于层高或无支长度的 1 / 20 。

无端柱或翼墙时，一、二级不应小于层高或无支长度的1 / 12；三、四级不应小于层高或无支长度的 1 / 12。

（2 ）一、二、三级抗震墙在重力荷载代表值作用下墙肢的轴压比，一级时，9度不宜大于0.4，7、8度不宜大于0.5；二、三级时不宜大于0.6。

（3 ）抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：l ）一、二、三级抗震墙的竖向和横向分布钢筋最小配箍率均不应小于0.25 % ；四级抗震墙不应小于0.20 %。

2 ）部分框支抗震墙结构的抗震墙底部加强部位，纵向及横向分布钢筋配筋率均不应小于0.3 %。

（4 ）抗震墙竖向、横向分布钢筋的配置，应符合下列要求：1）抗震墙竖向、横向分布钢筋的间距不宜大于300mm，部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋的间距不一大于200mm;2 ）抗震墙厚度大于140mm 时，其竖向和横向分布钢筋应双排布置，双排分布钢筋间拉筋的间距不宜大于600mm ，直径不应小于6mm ;3 ）抗震墙竖向和横向分布钢筋的直径，均不宜大于墙厚的1 / 10且不应小于8mm; 竖向钢筋直径不宜小于10mm。

( 5 ）抗震墙两端和洞口两侧应设置边缘构件，边缘构件包括暗柱、端柱和翼墙，并应特合下列要求：1 ）对于抗震墙结构，底层墙肢底截面的轴压比不大于表8-17 规定的一、二、三级抗震墙及四级抗震墙，墙肢两端可设置构造边缘构件，构造边缘构件的范围按图8 一l 采用，韵造边缘构件的配筋除应满足受弯承载力要求外，并宜符合表8 一18 的要求。

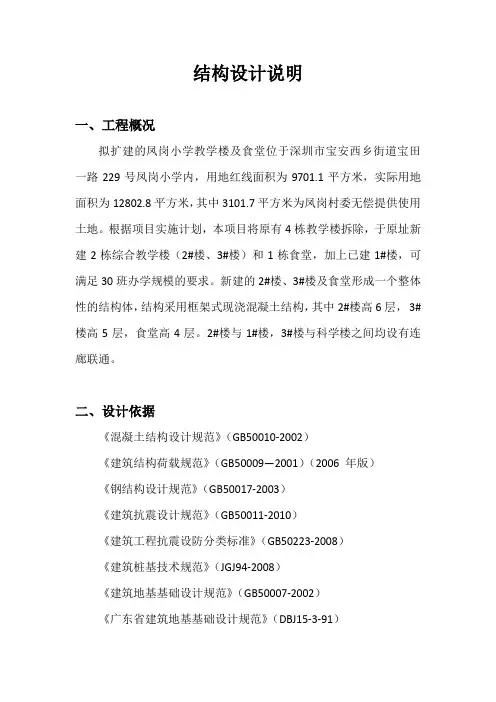

结构设计说明一、工程概况拟扩建的凤岗小学教学楼及食堂位于深圳市宝安西乡街道宝田一路229号凤岗小学内，用地红线面积为9701.1平方米，实际用地面积为12802.8平方米，其中3101.7平方米为凤岗村委无偿提供使用土地。

根据项目实施计划，本项目将原有4栋教学楼拆除，于原址新建2栋综合教学楼（2#楼、3#楼）和1栋食堂，加上已建1#楼，可满足30班办学规模的要求。

新建的2#楼、3#楼及食堂形成一个整体性的结构体，结构采用框架式现浇混凝土结构，其中2#楼高6层，3#楼高5层，食堂高4层。

2#楼与1#楼，3#楼与科学楼之间均设有连廊联通。

二、设计依据《混凝土结构设计规范》（GB50010-2002）《建筑结构荷载规范》（GB50009—2001）（2006 年版）《钢结构设计规范》（GB50017-2003）《建筑抗震设计规范》（GB50011-2010）《建筑工程抗震设防分类标准》（GB50223-2008）《建筑桩基技术规范》（JGJ94-2008）《建筑地基基础设计规范》（GB50007-2002）《广东省建筑地基基础设计规范》（DBJ15-3-91）《预应力混凝土管桩基础技术规程》（DBJ-46-2005）《深圳地区地基处理技术规范》（SJG04-96）《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑设计防火规范》（GB50016-2006）《混凝土结构耐久性设计规范》（GB/T50476-2008）《钢筋机械连接通用技术规程》（JGJ107—2003）《非承重墙小型空心砌块墙体技术规程》（SJG06 -1997）《深圳市西乡凤岗小学岩土工程勘察报告》内蒙古筑业工程勘察设计有限公司其它相关规范和规定及深圳市相关行业标准三、结构设计原则及技术标准1. 一般技术要求：结构体系：混凝土框架结构；设计年限：50年；建筑物安全等级：二级；结构总要性系数1.0 ；建筑物抗震设防类别：乙类；设防烈度：7度；场地类别：II类；地震重力加速度0.1g；设计地震分组：第1组；框架结构抗震等级：二级；设计基本风压：0.75kPa；地面粗糙度：C类；地基基础设计等级：丙类。

11G101图集重点以下总结了一些常用的规则，初学者只看这些内容，简单的图纸就可以掌握，要全面掌握当然要通读全文，特别注意构造详图和其中的文字注释。

一、11G101-1图集（一）柱1、P5“总说明6”：即使设计者依据也是施工、监理人员依据。

语气基本是针对设计人员。

2、P6“平面整体表示方法制图规则1.0.8”：要确定构件的空间位置就必须确定构件的标高。

3、P7“平面整体表示方法制图规则1.0.9”：每一条都重要，尽力把设计者的疏忽在图纸会审中解决。

4、P8、9“2柱平法施工图制图规则2.2.1、2.2.2”：列表注写方式表中有编号、标高、配筋，柱与轴线关系还要看平面图，5、P11“柱平法施工图列表注写方式示例”：列表注写方式常用，一般表没有这么复杂，常见的是P22页的形式。

6、P53“受拉钢筋基本锚固长度lab、labE、受拉钢筋锚固长度la、laE、受拉钢筋锚固长度修正系数”：受拉钢筋基本锚固长度lab、labE已列在表中，根据图纸结构设计说明中抗震等级、结合钢筋种类、砼强度等级查表取值。

修正系数见有下表，一般不用修正。

7、P54“砼结构的环境类别、砼保护层的最小厚度”：砼保护层的最小厚度根据砼结构的环境类别查表取值，砼结构的环境类别见图纸结构设计说明，保护层是到箍筋外皮，特别注意“注”1、4、5P54“纵向箍筋构造”：纵向受力钢筋直径16mm以上宜采用机械或焊接连接，若采用搭接，搭接区箍筋要加密、加大。

8、P55“纵向钢筋弯钩与机械锚固形式”：可以灵活采用，保证锚固长度、方便施工或节约钢筋。

P55“纵向受拉钢筋绑扎搭接长度ll 、llE”：钢筋绑扎搭接长度是用受拉钢筋锚固长度乘以修正系数，可能情况下，接头一定要错开1.3ll，降低修正系数，节约钢筋。

9、P56“封闭箍筋及拉筋弯钩构造”：注意细节。

P56“梁柱纵筋间距要求”：梁柱钢筋比较密时注意。

10、P57、P58“抗震KZ纵向钢筋连接构造”、“地下室抗震KZ纵向钢筋连接构造”：柱接头的位置避开非连接区并不难，但还要兼顾节约钢筋，要认真优化接头位置。

结构设计总说明（一）一、工程概况：1、本工程位于**市**大街北侧，花园北路西侧，地下一层，地上十一层，十一层以上为闷顶层，闷顶层屋面为不上人坡屋面。

地下一层高为2.90m，一至十八层层高高2.90m，上为闷顶层、层高为0.40～4.20m。

本工程东西总长61.580m，南北总宽15.60m，室内外高差为0.45m，自室外地坪算起的房屋总高度为34.45m，建筑组团总平面详结施-02。

2、住宅北侧为单层地下车库（平面位置示意详结施-02），地下车库与住宅楼北侧地下室直接相连。

连接处设沉降后浇带解决单体之间不均匀沉降问题。

沉降后浇带平面定位详车库结构平面图。

3、本工程±0.000对应的绝对标高为211.20m。

4、结构型式：上部结构；剪力墙结构；基础型式；筏板基础。

二、建筑安全等级及使用年限：1、建筑结构的安全等级为二级，结构重要性系数γo=1.0,建筑场地类别为Ⅰ类，场地特征周期为0.25s；地基基础设计等级：乙级；地下室防水等级为二级；结构设计使用年限：50年。

2、抗震设防烈度为7度（0.10g），设计地震分组为第一组。

抗震设防类别：标准设防类；结构抗震等级：剪力墙抗震等级为三级。

3、未经设计许可或技术鉴定，不得改变结构的用途和使用环境。

三、设计依据：1、自然条件：1.1基本风压：W o为＝0.45KN/m2，地面粗糙程度类别：B类；基本雪压：S o为＝0.30KN/m21.2由**市规划测绘设计院提供的《****凯旋城四期式程岩土工程勘察报告》。

工程编号：2010-K102、设计使用的均布活荷载标准值及准永久值系数详表一（施工及使用过程中严禁超载）；墙体荷载取值详表二。

表一均布活荷载标准值及准永久值系数表二墙体荷载取值3、本工程设计遵循的标准、规范、规程：建筑结构荷载规范（2006年版）GB50009-2001建筑地基基础设计规范GB50007-2002混凝土结构设计规范GB50010-2002高层建筑混凝土结构技术规程JGJ3-2002建筑抗震设计规范（2008年版）GB50011-2001砌体结构设计规范GB50003-2001建筑工程抗震设防分类标准GB50223-2008建筑结构制图标准GB/T50105-2001建筑结构可靠度设计统一标准GB50068-2001砌体工程施工质量验收规范GB50203-2002钢结构工程施工质量验收规范GB50205-2002钢筋机械连接通用技术规程JGJ107-2003砼结构工程施工质量验收规范GB50204-2002建筑地基基础工程施工质量验收规范GB5020-20024、标准图集：钢筋混凝土过梁L03G303 钢筋混凝土结构预埋件04G362混凝土结构施工图平面整体表示方法制图规则和构造详图（修正版）（现浇混凝土框架、剪力墙、框架一剪力墙、框支剪力墙结构）03G101-1 （独立基础、条形基础、桩基承台）06G101-6 地沟及盖板02J331（现浇混凝土板式楼梯）03G101-2钢筋混凝土结构抗震构造详图L03G323 （筏形基础）04G101-3 蒸压加气混凝土砌块墙体构造L06J125 5、设计计算程序：5.1PMCAD（2007.08版）—结构平面计算机辅助设计软件5.2SATWE（2007.08版）—多层及高层结构空间有限元分析设计软件（结构整体计算）5.3JCCAD（2007.08版）—独基、条基、钢筋混凝土地基梁、桩基础和筏板基础设计软件四、结构材料及耐久性要求：1、主要结构材料详表三（详图中另有说明者除外）：表三主要结构材料3、环境类别及混凝土耐久性的要求：3.1基础、地下室底板、地下室外墙、露天构件为二b类；厨房、卫生间、屋面为二a类，其余为一类。

钢筋平法基础知识第⼀部分平法基础知识总说明1.本图集是混凝⼟结构施⼯图采⽤建筑结构施⼯图平⾯整体设计⽅法的国家建筑标准设计图集。

建筑结构施⼯图平⾯整体设计⽅法（简称平法）对我国⽬前混凝⼟结构施⼯图的设计表⽰⽅法作了重⼤改⾰，被国家科委列为《“九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）和建设部列为⼀九九六年科技成果重点推⼴项⽬（项⽬编号：96008）。

平法的表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构件详图相配合，即构成⼀套新型完整的结构设计。

改变了传统的那种将构件从结构平⾯布置图中索引出来，再逐个绘制配筋详图的繁琐⽅法。

2.图集适⽤于⾮抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特⼀级和⼀、⼆、三、四级的现浇混凝⼟框架、剪⼒墙、框架—剪⼒墙和框⽀剪⼒墙主体结构施⼯图的设计。

3.本图集包括常⽤的现浇混凝⼟柱、墙、梁三种构件的平法制图规则和标准构造详图两⼤部分内容。

4.本图集的制图规则、既是设计者完成柱、墙、梁平法施⼯图的依据，也是施⼯、监理⼈员准确和实施平法施⼯图的依据。

5.本图集的标准构件详图编⼊了⽬前国内常⽤的且较为成熟的构造作法，是施⼯⼈员必须与平法施⼯图配套使⽤的正式设计⽂件。

6.本图集标准构造详图的设计依据：（1）混凝⼟结构设计规范GB50010-2002；（2）建筑抗震设计规范GB50011-2001；（3）⾼层建筑混凝⼟结构技术规程JGJ3-2002 J186-2002；（4）建筑结构制图标准GB/T50105-2001。

7.本图集的制图规则和标准构造详图中未包括的抗震及⾮抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另⾏设计。

8.本图集提供的“标准构造详图变更表”，是为了在具体⼯程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更内容时参考使⽤。

《混凝土结构工程施工》思考与练习答案单元1 混凝土结构施工图的识读1.框架梁箍筋加密区的长度是多少?答：梁支座附近设箍筋加密区，一级抗震等级时，其长度不小于500 mm且不小于2hb (hb为梁截面高度)。

一级抗震等级和二至四级抗震等级时，KL、WKL的箍筋构造是类似的，区别只在于箍筋加密区的长度略有不同而已（前者为2hb，后者为1.5hb）。

2.梁通长钢筋采用搭接，在搭接区箍筋要不要加密?答：通长筋搭接区在梁支座外的ln/3以内的地方，那里是要进行箍筋加密的，且要避开次梁，ln是本跨梁净长，在有不等跨的计算时需注意取值。

3.框架梁箍筋加密区的长度是多少?答：梁支座附近设箍筋加密区，一级抗震等级时，其长度不小于500 mm且不小于2hb (hb为梁截面高度)。

一级抗震等级和二至四级抗震等级时，KL、WKL的箍筋构造是类似的，区别只在于箍筋加密区的长度略有不同而已（前者为2hb，后者为1.5hb）。

4.两道次梁交叉时箍筋如何布置?答：次梁与主梁相交处，在主梁上应按设计要求设附加箍筋；次梁与次梁相交时，也有主次之分，当设计无要求时，宜在为主的次梁上设附加箍筋，每边三箍，间距50mm。

但井字梁相交并没有主次，应在两井字梁上都应设附加箍筋（加强筋），每边三箍，间距50mm。

5.柱的箍筋加密区有哪些部位?答：（1）楼板梁上下部位的箍筋加密区；（2）箍筋加密区直到柱顶；（3）底层刚性地面上下的箍筋加密构造；（4）短柱箍筋加密构造。

6.约束边缘构件和构造边缘构件有何区别?剪力墙加强区的构件是否就是约束边缘构件?答：所有构造边缘构件翼缘部分标注的都是不确定尺寸，所以需注明阴影部分尺寸。

约束边缘构件适用于较高抗震等级剪力墙的较重要部位，其纵筋、箍筋配筋率和形状有较高的要求，需注明阴影部分尺寸。

7.什么是框支柱?什么是框支梁?框支柱和框支梁与普通框架梁、框架往构造上有何区别?答：框支梁的由来是因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。
