下载文档原格式
压力容器使用温度对材料的要求汇总总体要求1.碳素钢和碳锰钢钢材在高于425℃温度下长期使用时，应考虑钢中碳化物相的石墨化倾向。
2.奥氏体型钢材的使用温度高于525℃时，钢中含碳量应不小于0. 04%。
3.奥氏体型钢材的使用温度高于或等于-196℃时，可免做冲击试验。
低于-196℃～- 253℃，由设计文件规定冲击试验要求。
钢板1.碳素钢和低合金钢钢板(1).用于设计温度高于200℃的Q370R钢板，以及用于设计温度高于300℃的18MnMoNbR、13MnNiMoR和12Cr2M01VR钢板，应在设计文件中要求钢板按批进行设计温度下的高温拉伸试验。
(2).根据设计文件要求，对厚度大于36 mm的标准抗拉强度下限值大于或等于540 MPa 的钢板和用于设计温度低于- 40℃的钢板，可附加进行落锤试验。
试验按GB/T 6803进行，采用P-2型试样，无塑性转变(NDT)温度的合格指标在设计文件中规定。
(3).GB/T 3274-2007《碳素结构钢和低合金结构钢热轧厚钢板和钢带》中的Q235B和Q235C钢板使用规定如下：钢板的使用温度：Q235B钢板为20℃～300℃；Q235C钢板为0℃~300℃。
2.高合金钢钢板(1).使用温度下限：铁素体型钢板为0℃；奥氏体-铁素体型钢板为-20℃；(2).钛-钢复合板钛-钢复合板的使用温度下限按标准对基材的规定，使用温度上限为350℃；(3).铜-钢复合扳铜-钢复合板的使用温度下限按标准对基材的规定，使用温度上限为200℃；钢管1.碳素钢和低合金钢钢管(1).钢管的标准、使用状态及许用应力按下表的规定。
对壁厚大于30 mm的钢管和使用温度低于-20℃的钢管，表中的正火不允许用终轧温度符合正火温度的热轧来代替。
下表中用于设计温度低于-40℃的钢管用钢均应经炉外精炼。
(2).GB/T 8163中10、20钢和Q345D钢管的使用规定：10、20和Q345D钢管的使用温度下限相应为-10℃、0℃和-20℃；(3).GB 9948中各钢号钢管的使用规定如下：10和20钢管的使用温度下限分别为-20℃和0℃。
疑问、问题及其说明：一、固定容规材料部分及其修改单1固定容规2.1（3）条“压力容器专用钢板（带）的制造单位应当取得相应的特种设备制造许可证”，何为压力容器专用钢板（带），哪些厂家取得了特种设备（材料）制造许可证？1) 压力容器专用钢板（带）是指：锅炉和压力容器用钢板低温压力容器用低合金钢钢板（2011）压力容器用调质高强度钢板承压设备用不锈钢钢板及钢带2）特种设备（材料）制造许可证：由国家质量监督检验检疫总局颁发。
对境内牌号，目前有53家材料制造厂取得了该证，对境外牌号，目前有如下几家通过评审，获得许可：舞阳钢铁有限责任公司宝山钢铁股份有限公司宝山钢铁股份有限公司不锈钢事业部湖南华菱湘潭钢铁有限公司新余钢铁股份有限公司山西太钢不锈钢股份有限公司2新标准材料（指按固定容规、GB150.2、压力容器专用钢板（带）标准生产材料）的标志和质量证明书内容是否与老标准材料有区别？有区别，新标准材料，材料标志和质量证明书内容中必须包含如下标志和编号：3压力容器专用钢板，由非材料制造单位供货时，是否每张钢板一张质量证明书原件？不需要每张钢板一张质量证明书原件。
由于目前的国内材料市场无法做到每张板一张质量证明书原件，故规定容规的修改单将该条款删除。
4境外牌号的哪些钢种需要通过技术评审后方可使用？抗拉强度下限值大于或者等于540MPa，以及用于压力容器设计温度低于-40℃的低合金钢钢材。
例如：抗拉强度下限值大于540MPa的SA302 Gr.B,SA508Gr.3Cl.2，BHW35，JFE- HITEN610U2、JFE-HITEN610U2L用于-40℃以下的低温钢 EN10028-4 13MnNi6-3 ，SA203Gr.A/D/E，SA334Gr.3,SA350LF3二、“质检特函【2010】86号”与GB150.21“质检特函【2010】86号”与GB150.2是什么关系1) GB150 处于公示阶段，没有正式实施；2) 固定容规又急需GB 150.2支持，所以“质检特函【2010】86号”提取GB150.2中的部分内容，以附件的形式供暂时使用；3) 由于只有引用了部分GB150.2内容，容易引起困惑和误解，建议结合GB150.2报批稿全文使用。

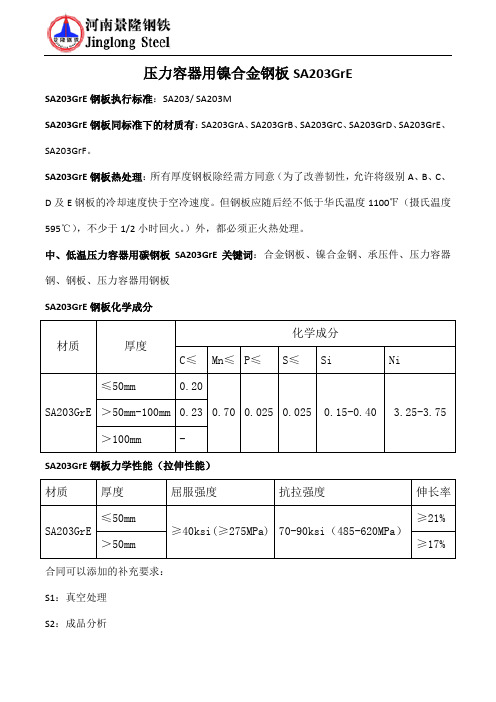

压力容器用镍合金钢板SA203GrE
SA203GrE钢板执行标准：SA203/ SA203M
SA203GrE钢板同标准下的材质有：SA203GrA、SA203GrB、SA203GrC、SA203GrD、SA203GrE、SA203GrF。
SA203GrE钢板热处理：所有厚度钢板除经需方同意（为了改善韧性，允许将级别A、B、C、D及E钢板的冷却速度快于空冷速度。
但钢板应随后经不低于华氏温度1100℉（摄氏温度595℃），不少于1/2小时回火。
）外，都必须正火热处理。
中、低温压力容器用碳钢板SA203GrE关键词：合金钢板、镍合金钢、承压件、压力容器钢、钢板、压力容器用钢板
SA203GrE钢板化学成分
SA203GrE钢板力学性能（拉伸性能）
合同可以添加的补充要求：
S1：真空处理
S2：成品分析
S3：力学性能试样坯料的模拟焊后热处理
S4.1：附加的拉伸试验
S5：夏比V形缺口冲击试验
S6:落锤试验
S7：高温拉伸试验
S8：按A435/A435M标准进行的超声波检验S9：磁粉检验
S11：按A577/A577M标准进行的超声波检验S12：按A578/A578M标准进行的超声波检验S17：真空碳脱氧钢
SA203GrE钢板实物照片。

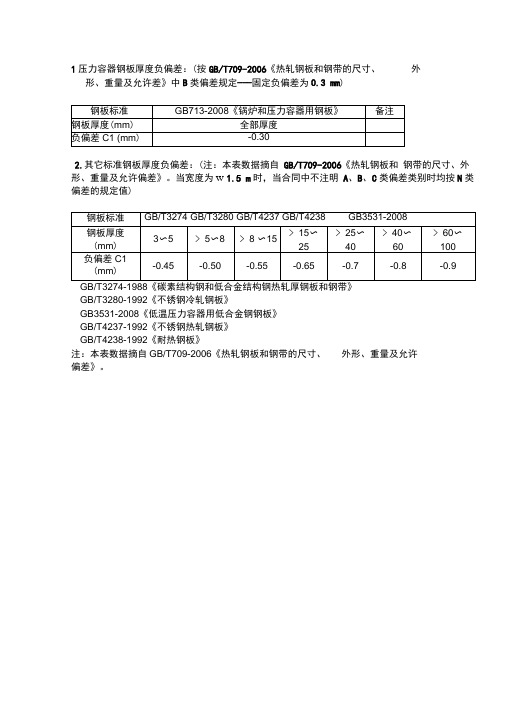

1压力容器钢板厚度负偏差：(按GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许差》中B类偏差规定---固定负偏差为0.3 mm)
2.其它标准钢板厚度负偏差：(注：本表数据摘自GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》。
当宽度为w 1.5 m时，当合同中不注明A、B、C类偏差类别时均按N类偏差的规定值)
GB/T3274-1988《碳素结构钢和低合金结构钢热轧厚钢板和钢带》
GB/T3280-1992《不锈钢冷轧钢板》
GB3531-2008《低温压力容器用低合金钢钢板》
GB/T4237-1992《不锈钢热轧钢板》
GB/T4238-1992《耐热钢板》
注：本表数据摘自GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许
偏差》。
钢制压力容器材料讲义压力容器制造厂产品检验员学习班用）2000 ．6.2002 ．6.2003 ．11．5 修改2005 ．6 ．5 修改大连市锅炉压力容器检验研究所刘溢恩手稿前言第一部分法规、标准对压力容器用钢材料的要求一．压力容器用钢的基本要求二．钢制压力容器允许使用的钢材1．钢板2．钢管3．锻件4．螺栓用钢5．关于焊接材料三．“容规”对材料的要求第二部分材料标准一．代号二．几个机械性能指标及符号三．尺寸、外形、检验与试验第三部分压力容器用钢材料质量管理要求1．采购订货2．验收入库3．材料代用4．材料保管、发放及使用前言有关几个压力容器材料方面的事故。
2003年11月国家宣布撤销原锅炉标准化技术委员会、压力容器标准化技术委员会，其工作纳入相关的锅炉压力容器标准化技术委员会。
近二十多年来，从1984 年成立原压力容器标准化技术委员会到后来的锅炉压力容器标准化技术委员会。
对压力容器用钢的标准工作一直十分重视，主动提出并积极协助冶金行业制修订压力容器用钢板标准，认真规划并及时组织制修订压力容器用锻件标准。
近二十多年来，我国压力容器用钢标准的技术水平有了很大提高。
如：我国的GB6654-1996《压力容器用钢板》标准及第1 号、第2 号修改单，将钢号中的硫、磷含量（熔炼分析）予以加严，对大部分的钢板冲击试验温度由20℃ 改为0℃ ，从标准的重要技术指标来看，现行的GB6654标准的技术水平已处于国际先进水平。
GB3531-1996《低温压力容器用低合金钢钢板》及第1 号修改单，从冲击功指标（Akv）与国外相近的钢号相比我国的16MnDR 钢板仍存在一定的差距。
而我国的09MnNiDR钢板的主要技术指标优于国外先进水平的相近钢号。
在压力容器用低温钢板中，国外还有-100 ℃ 级的3.5Ni 钢板和-196 ℃ 级的9 Ni 钢板，在国内尚属空白，有待今后开展研究工作。
为实现高参数球形储罐用钢板的国产化，上世纪80 年代中期国内有关单位联合开发屈服强度490MPa级的低焊接裂纹敏感性钢，该钢不仅有较高的强度，同时还具有优良的焊接性能和低温韧性，首先在氢气球形储罐上得到应用，在GB150-98 根据其使用的低温温度分别列入：07MnCrMoVR(-2℃0 ) 和07MnNiCrMoVDR(-4℃0 ) 两个钢号(屈服极限490MPa级)。
压力容器常用钢材Word文档：苏成功黄橙PPT制作：汪斌傅斌杰(1)钢材分类钢材的形状包括板、管、棒、丝、锻件、铸件等。
压力容器本体主要采用板材、管材和锻件。
钢板钢板是压力容器中最常用的材料，如圆筒、封头的制作钢管接管、换热管一般由无缝钢管制成锻件高压容器的平盖、端部法兰、接管法兰等锻件(2)钢材类型压力容器用钢可分为碳素钢、低合金钢和高合金钢1、碳素钢压力容器常用碳素结构钢有Q235B、Q235C;常用优质碳素结构钢有20g、20R、10G;压力容器专用钢板有Q245R、HP245、HP265、HP295。
①Q235B钢的应用举例：Q235B级钢主要用于建筑、桥梁工程上制造质量要求较高的焊接结构。
其技术标准为:②20g钢20g钢是制造锅炉的常用碳素钢板。
是用于制造压力小于6MPa ,壁温低于450C的船舶锅炉、蒸汽锅炉以及其他锅炉构件。
20厚壁钢管。
主要用做石油地质钻探管、石油化工用的裂化管、锅炉管、轴承管以及汽车、拖拉机、航空用高精度结构管等。
其技术标准为：③10G是GB/5310国标钢号（国外对应牌号：德国st45.&日本STB41、美国SA106B），为最常用锅炉钢管用钢10G钢管主要用于制造高压和更高参数锅炉管件，低温段过热器、再热器，省煤器及水冷壁等；如小口径管做壁温＜50CC受热面管子、以及水冷壁管、省煤器管等，大口径管做壁温＜45©蒸汽管道、集箱（省煤器、水冷壁、低温过热器和再热器联箱），介质温度＜45©管路附件等。
由于碳钢在450 ©以上长期运行将产生石墨化，因此作为受热面管子长期最高使用温度最好限制到450©以下。
该钢在这一温度范围，其强度能满足过热器和蒸汽管道要求、且具有良好抗氧化性能，塑性韧性、焊接性能等冷热加工性能均很好，应用较广。
此钢在伊朗炉（指单台）上所使用部位为下水引入管（数量为18吨）、汽水引入管（10吨）、蒸汽连接管（16吨）、省煤器集箱（8吨）、减温水系统（5吨），其余作为扁钢、吊杆材料使用（约86吨）。
低温压力容器用低合金钢钢板（GB3531—1996）低温压力容器用低合金钢钢板（GB3531—1996）
(1)尺寸规格和允许偏差见表5-155、表5-156。
(2)牌号和化学成分见表5-157。
表5-155低温压力容器用低合金钢钢板的厚度允许偏差 (mm)
表5-156低温压力容器用低合金钢钢板的厚度附加值 (mm)
注：钢板按理论质量交货，用公称厚度加上表中的厚度附加值作为计算质量的理论厚度。
钢的密度为7.85g／cm3。
表5-157低温压力容器用低合金钢钢板的牌号和化学成分
注：1.为改善钢的性能，可添加微量的V、Ti、Nb、RE等元素。
2.残余元素铬、铜含量应各不大于0.25％，镍含量不大于0.40％，钼含量不大于0.08％。
供方如能保证，可不进行分析。
3.酸溶铝Als含量可以用测定总含铝量代替，此时铝含量应不小于0.020％。
4.上述含量皆指质量分数。
(3)交货状态钢板以正火或正火加回火状态交货。
(4)力学和工艺性能见表5-158、表5-159。
表5-158低温压力容器用低合金钢钢板的力学和工艺性能
表5-159低温压力容器用低合金钢钢板的冲击试验
注：1.表中所列的是10mm×10mm×55mm标准试样的冲击功，当采用7.5mm×10mm×55mm或5mm×10mmx55mm的小尺寸试样作冲击试验时，其试验结果，别不小于表中规定值的75％或50％。
2.夏比(V型缺口)低温冲击功，按一组三个试样单值的算术平均值计算，允许其中一个试样单值低于规定值，但不得低于规定值的70％。
3.经供需双方协议，并在合同中注明，16MnDR钢板的低温冲击功可按不小于27J交货；15MnNiDR、09Mn2VDR、09MnNiDR钢板的低温冲击吸收功不小于34J交货。
(5)用途适用于制造一20一一70℃低温压力容器。
