低压配电产品介绍

CHINT CN C46POWGRID-S系列低压配电及控制箱在全球能源发展面临资源紧张、环境污染、气候变化三大难题的背景下，能源格局优化成必然趋势。

正泰积极推进“一云两网”战略布局，持续分阶段推进大数据、物联网、人工智能与制造业的深度融合，着力打造平台型企业，引领行业发展新风向。

正泰云正泰云是智慧科技与数据应用的载体，连接企业内部制造与经营管理数据，实现企业对内与对外的数字化应用与服务。

正泰能源物联网 EIoT 正泰能源物联网是以用户为中心的多能互补的智慧能源体系，为政府、工商业及终端用户提供一揽子能源解决方案，业务涵盖智慧能效、智慧电力、智能家居、智慧新能源等。

正泰工业物联网 IIoT 正泰工业物联网是以企业数字化转型为核心的智能制造体系，构建形成灵活、高效、智慧的工业体系，业务涵盖智能制造、智慧工业、智慧水务、智慧供热等。

智慧能源解决方案提供商顺应现代能源、智能制造和数字化技术融合发展大趋势，正泰以“一云两网”为发展战略，将“正泰云”作为智慧科技和数据应用的载体，实现企业对内与对外的数字化应用与服务；依托工业物联网（IIoT）构建正泰智能制造体系，践行电气行业智能化应用；依托能源物联网（EIoT）构建正泰智慧能源体系，开拓区域能源物联网模式。

围绕能源“供给-存储-输变-配售-消费”体系，正泰以新能源、能源配售、大数据、能源增值服务为核心业务，以光伏设备、储能、输配电、低压电器、智能终端、软件开发、控制自动化为支柱业务，打造平台型企业，构筑区域智慧能源综合运营管理生态圈，为公共机构、工商业及终端用户提供一揽子能源解决方案。

正泰集团，始创于1984年，是全球知名的智慧能源解决方案提供商。

集团积极布局智能电气、绿色能源、工控与自动化、智能家居等产业板块，形成了集“发电、储电、输电、变电、配电、售电、用电”为一体的全产业链优势。

业务遍及140多个国家和地区，全球员工超3万名，年营业收入超893亿元，连续20年上榜中国企业500强。

GGD低压配电柜介绍GGD低压配电柜是一种用于低压配电系统中的配电设备。

它广泛应用于发电厂、工矿企业、高层建筑、商场、机场等场所的配电系统中，其主要作用是将电力来源（例如发电机、变压器等）的电能传递到各种电气设备中，并且起着过载、短路保护、电流转换等功能。

1. GGD低压配电柜的基本结构GGD低压配电柜由机台、导电件、断路器、仪表、控制装置、配电器等组成。

该配电柜采用了全封闭结构，为了减少人员误操作，电器部分和非电器部分均要在单独的隔离间或隔离板内，整个配电柜的防护等级达到了IP40级以上。

同时，GGD低压配电柜的机台部分采用了模块化设计，因此可以用拼凑的方式进行组装。

2. GGD低压配电柜的优点GGD低压配电柜具有以下优点：2.1 安全可靠该配电柜采用的是全封闭结构，并且电器部分和非电器部分分别设置在不同的隔离间或隔离板内，保证了该配电柜的安全性。

此外，该配电柜的静、动稳定性以及过载、短路、欠压等保护功能，在保证安全的同时，也可以延长各设备的使用寿命。

2.2 灵活性强GGD低压配电柜的机台部分采用的是模块化设计，因此可以用拼凑的方式进行组装，从而满足不同电气负荷间的匹配需求。

此外，该配电柜的排列方式也非常灵活，可以根据现场条件进行改变。

2.3 维护方便GGD低压配电柜的仪表部分采用了先进的数字仪表，可以实时监测负载电流、电压、功率因数以及其他参数，使得及时发现和处理设备故障变得更加容易。

3. GGD低压配电柜的用途GGD低压配电柜主要用于以下场合：3.1 发电厂在发电厂中，GGD低压配电柜主要用于将发电机输出的电能传递给高低压变压器、发电机冷却系统、始动器、紧急供电等电气设备中。

3.2 工矿企业在工矿企业中，GGD低压配电柜除了能将电源输出到生产设备之外，还可以用作后备式供电系统。

3.3 商场在商场中，GGD低压配电柜主要用于给灯光、空调以及电梯等设备供电。

4. 配电柜的维护GGD低压配电柜的日常维护非常重要，主要包括以下内容：4.1 定期检查定期检查各设备的接线是否紧密、接触是否好，以及仪表的指针是否显示正常等。

高压低压配电柜的分类及其特点介绍一、引言高压低压配电柜是供电系统中的重要设备之一，用于对电能进行分配和控制。

不同类型的配电柜具有不同的分类和特点。

本文将介绍高压低压配电柜的分类及其特点。

二、分类根据用途和功能，高压低压配电柜可以分为以下几类：1. 低压开关柜低压开关柜主要用于低压电能的分配和控制，它包括接线柜、电动机控制柜、仪表柜等。

该类开关柜可根据不同需求进行组合和安装，灵活性强。

2. 高压开关柜高压开关柜主要用于高压电网的分配和控制，它包括断路器柜、隔离开关柜、电缆分支箱等。

高压开关柜具有较高的断开电流和负荷承受能力，保证了电网的安全和稳定运行。

3. 综合配电柜综合配电柜是低压和高压开关柜的组合，将低压和高压电能分配和控制功能集于一身。

它可以满足各种不同的配电需求，提供一站式解决方案。

三、特点介绍不同类型的高压低压配电柜具有各自独特的特点，下面将逐一介绍：1. 低压开关柜的特点低压开关柜具有结构简单、体积小、操作方便等特点。

它采用模块化设计，易于安装和维护。

低压开关柜的选择范围广泛，能适应不同电能分配和控制的需求。

2. 高压开关柜的特点高压开关柜具有高断口能力、耐电弧、抗短路能力强等特点。

它采用可靠的断路器和隔离开关，能够快速断开电路，防止事故发生。

高压开关柜还具有自动化程度高、故障诊断功能强等特点。

3. 综合配电柜的特点综合配电柜的特点包括低压开关柜和高压开关柜的特点。

它集成了各种功能，能够满足复杂的配电需求。

综合配电柜具有灵活性高、占地面积小、运行成本低等特点。

四、总结高压低压配电柜是电能分配和控制的重要设备，根据用途和功能的不同，可以分为低压开关柜、高压开关柜和综合配电柜。

每种类型的柜子都具有各自独特的特点，满足不同的配电需求。

在实际应用中，应根据具体情况选择合适的配电柜，以确保电网的安全和稳定运行。

（字数：510字）。

低压开关柜目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及特点,供大家参考:一 . 型号GGD、 GCK、GCS、MNS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。

几种配电柜的介绍及作用配电柜是电力系统中的重要设备，用于供电、分配、控制和保护电能。

根据不同的应用场景和功能需求，配电柜可以分为多种类型，下面将介绍几种常见的配电柜及其作用。

1.低压配电柜：低压配电柜是低压电力系统中最常见的一种设备，主要用于低压供电、分配电能和保护电路。

低压配电柜通常由断路器、开关、熔断器等组成，可以实现对不同回路的开关控制和过流保护，确保电路的安全稳定运行。

2.中压配电柜：中压配电柜在中压电力系统中起到供电和分配电能的作用。

与低压配电柜相比，中压配电柜的额定电压范围更高，通常为1-40kV。

中压配电柜通常由负荷开关、真空断路器、隔离开关等构成，可实现对高压电路的分配和控制。

3.升压配电柜：升压配电柜主要用于将低压电能升压至高压电能供给远距离输电线路或电网。

升压配电柜通常由隔离开关、电压互感器、电容器等构成，可以实现电能的升压、分配和调控。

4.直流配电柜：直流配电柜主要用于直流供电系统中，如电车、轻轨、电信设备等。

直流配电柜通常由整流器、电池组、直流开关等构成，可以实现对直流电能的供电、分配和保护。

5.开关柜：开关柜一般用于消防、照明、空调、电梯等场所的电力控制和分配。

开关柜通常由开关、保险丝、电容器等构成，可以实现对不同电力设备的开关控制和过载保护。

6.组合式配电柜：组合式配电柜是将多种功能的配电柜组合在一起形成的综合性配电设备。

组合式配电柜通常包括低压、中压、升压、直流等多种功能单元，可以实现多种电能的供电、分配和控制。

总之，配电柜在电力系统中起到供电、分配、控制和保护电能的重要作用。

不同类型的配电柜适用于不同的应用场景和电力需求，通过它们的合理配置和运行，可以确保电力系统的稳定安全运行。

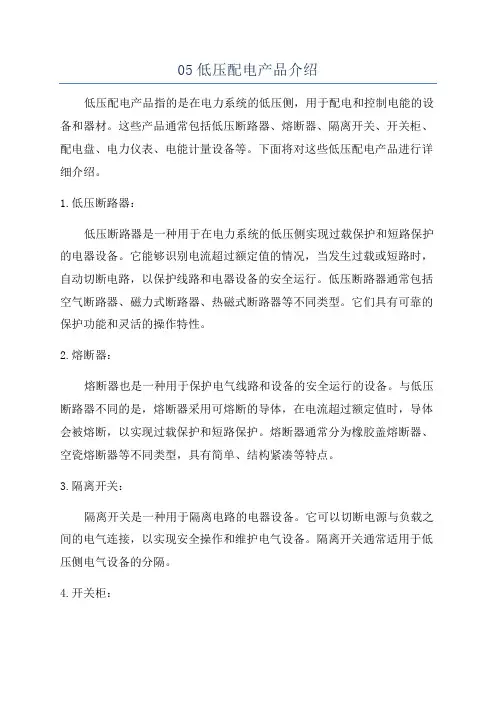

05低压配电产品介绍低压配电产品指的是在电力系统的低压侧，用于配电和控制电能的设备和器材。

这些产品通常包括低压断路器、熔断器、隔离开关、开关柜、配电盘、电力仪表、电能计量设备等。

下面将对这些低压配电产品进行详细介绍。

1.低压断路器：低压断路器是一种用于在电力系统的低压侧实现过载保护和短路保护的电器设备。

它能够识别电流超过额定值的情况，当发生过载或短路时，自动切断电路，以保护线路和电器设备的安全运行。

低压断路器通常包括空气断路器、磁力式断路器、热磁式断路器等不同类型。

它们具有可靠的保护功能和灵活的操作特性。

2.熔断器：熔断器也是一种用于保护电气线路和设备的安全运行的设备。

与低压断路器不同的是，熔断器采用可熔断的导体，在电流超过额定值时，导体会被熔断，以实现过载保护和短路保护。

熔断器通常分为橡胶盖熔断器、空瓷熔断器等不同类型，具有简单、结构紧凑等特点。

3.隔离开关：隔离开关是一种用于隔离电路的电器设备。

它可以切断电源与负载之间的电气连接，以实现安全操作和维护电气设备。

隔离开关通常适用于低压侧电气设备的分隔。

4.开关柜：开关柜是一种集中控制和保护电气设备的设备。

它将低压断路器、隔离开关、熔断器等装置组合在一个柜体内，实现对电路的分配和控制。

开关柜通常具有可靠的互锁和防护装置，确保操作人员的安全。

5.配电盘：配电盘是一种分布式电力控制装置，用于管理和分配电能。

它将电力系统的电源与负载连接起来，并根据需要分配电能。

配电盘通常由主开关、分支电路和控制装置组成，可以灵活地控制和监测电路。

6.电力仪表：电力仪表是一种用于测量和显示电气参数的设备。

它可以测量电压、电流、功率因数、有功功率、无功功率等参数，以提供对电力系统运行状态的监测和控制。

电力仪表通常包括电压表、电流表、功率因数表、功率表等。

7.电能计量设备：电能计量设备用于测量和计量电能的设备。

它可以准确地测量电能的用量和消耗，为电力用户和供应商提供准确的电能计量数据。

GGD低压配电柜使用说明一、产品介绍1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。

额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。

根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。

可作为更新换代的产品使用。

符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。

24h内的平均温度不得大于+35℃。

3．2 户内安装使用，使用地点的海拔高度不超过2000M。

3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。

在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

3．4 设备安装时与垂直面的倾斜度不超过5度。

3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。

4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：2000A、2500A、3150A。

4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5. 柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。

其钢性及承载能力均达到电器元件的安装要求，构架上分别有按E= 20mm和E= 100mm模数排列的安装孔，以提高产品装配的通用性。
