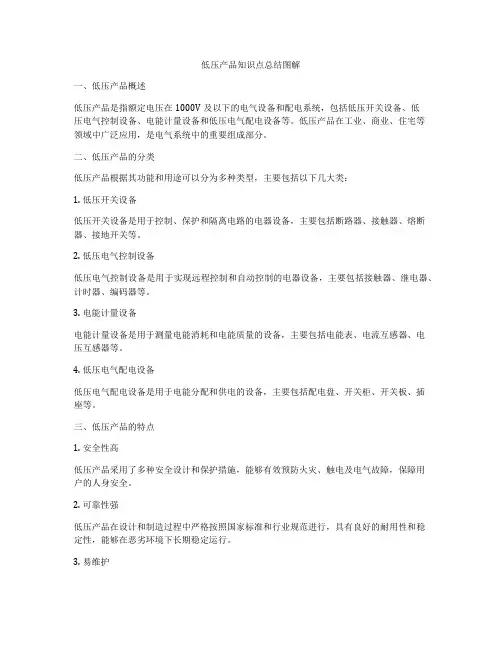

低压产品知识点总结图解一、低压产品概述低压产品是指额定电压在1000V及以下的电气设备和配电系统，包括低压开关设备、低压电气控制设备、电能计量设备和低压电气配电设备等。
低压产品在工业、商业、住宅等领域中广泛应用，是电气系统中的重要组成部分。
二、低压产品的分类低压产品根据其功能和用途可以分为多种类型，主要包括以下几大类：1. 低压开关设备低压开关设备是用于控制、保护和隔离电路的电器设备，主要包括断路器、接触器、熔断器、接地开关等。
2. 低压电气控制设备低压电气控制设备是用于实现远程控制和自动控制的电器设备，主要包括接触器、继电器、计时器、编码器等。
3. 电能计量设备电能计量设备是用于测量电能消耗和电能质量的设备，主要包括电能表、电流互感器、电压互感器等。
4. 低压电气配电设备低压电气配电设备是用于电能分配和供电的设备，主要包括配电盘、开关柜、开关板、插座等。
三、低压产品的特点1. 安全性高低压产品采用了多种安全设计和保护措施，能够有效预防火灾、触电及电气故障，保障用户的人身安全。
2. 可靠性强低压产品在设计和制造过程中严格按照国家标准和行业规范进行，具有良好的耐用性和稳定性，能够在恶劣环境下长期稳定运行。
3. 易维护低压产品结构简单，维修方便，不仅可以降低维修成本，还能缩短维修时间，提高设备的可靠性和故障率。
4. 高效节能低压产品在使用过程中能有效提高电能利用率，减少能源消耗，降低能源浪费，达到节能减排的目的。
四、低压产品的应用领域低压产品广泛应用于各个领域，主要包括以下几个方面：1. 工业制造低压产品在工业生产中用于控制和保护生产设备，包括机械制造、汽车制造、航空航天制造等领域。
2. 商业建筑低压产品在商业建筑中用于配电和照明控制，包括写字楼、商场、宾馆等建筑。
3. 住宅小区低压产品在住宅小区中用于家庭配电和照明控制，包括住宅楼、别墅等住宅区。
4. 公共设施低压产品在公共设施中用于供电和控制，包括医院、学校、车站等公共场所。
低压电⽓设备有哪些常见的低压电器有断路器、熔断器、接触器、各种开关按钮、启动器、电磁铁电磁阀电阻器、继电器，等等都是⽐较常⽤的。
低压配电房⽤来接受与分配低压市电和备⽤油机发电机电源。
低压配电系统中的电⽓设备包括低压交流配电屏、交流稳压器、电容补偿柜、油机发电机组控制屏、市电油机转换屏等设备。
低压电器是低压配电设备或装置的重要组成部分。
低压电器是指⽤于额定电压交流 1200V或直流1500V及以下，在供电系统中起控制、保护、测量、转换和调节作⽤的电器。
按低压电器在电路中所处的地位和作⽤，可将低压电器分为主电路开关电器、辅助电路幵关电器和控制电器。
其中主电路开关电器包括隔离器、⼑开关、熔断器、断路器、接触器等，⽽辅助电路开关电器和控制电器包括控制继电器等。
（1）交流低压配电屏 低压配电屏主要⽤来进⾏受电、计量、控制、功率因数补偿、动⼒馈电、照明馈电等，主要产品有PGL、GCS、GCK、GCL及GGD等系列开关柜，以及国外引进产品和合资⽣产的低压开关柜-近年来配电⾏业已通过统⼀标准，统⼀颁发型号和组织统⼀设计等办法，使低压配电产品组织系统化、科学化⽽便于⽤户选⽤。
主要⽤于直流供电系统的交流配电屏电流系列有：50A、100A、200A、400A、630A、800A、1000A、1600A等，其主要技术要求如下： ①输⼊交流单相三线220V,50Hz或三相五线380V,50Hz;⽤作交流电源的转换和配电⽤。
②对交流电源有⾃动转换要求的电路必须有可靠的电⽓联锁和机械联锁。
③对有照明分路的配电屏应有保证交流照明分路和直流事故照明⾃动转换装置和分路。
④应有⾼压、低压、缺相告警功能和过流、防雷保护单元。
（2）油机发电机组控制屏及ATS 发电机组控制屏⼀般是由油机发电机组⼚商配套提供。
⽽ATS（即双电源⾃动切换装置，通常与低压开关柜安装在⼀起）R前普遍采⽤芯⽚程序控制，⼀般可实现两路市电或⼀路市电与发电机电源的⾃动切换，且切换延时可调，同时有多种⼯作模式可供选择（如⾃动模式、正常供电模式、应急供电模式、关断模式等）。
低压配电系统摘要：本文介绍了低压配电系统的定义、结构和工作原理。
低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的一种系统。
它由配电变压器、配电开关设备、配电线路和用户终端设备组成，通过不同的电气设备和保护装置保证电能的稳定供应和安全运行。
本文还介绍了低压配电系统的几种常见结构形式，包括单进线、智能配电和环网配电系统。
此外，我们还将讨论低压配电系统的重要性以及与可再生能源的结合。
一、引言低压配电系统是现代电力系统中不可或缺的一部分，其作用是将高压电能分配到用户终端，保证电力供应的安全稳定。
低压配电系统通常由配电变压器、配电开关设备、配电线路和用户终端设备组成。
本文将介绍低压配电系统的结构和工作原理，以及与可再生能源的结合。
二、低压配电系统的定义低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的一种系统。
它起着能量分配、传输和保护的作用，确保用户终端得到稳定可靠的电能供应。
三、低压配电系统的结构1. 配电变压器：配电变压器是低压配电系统中的核心设备之一，负责将高压电能变压为适合用户终端使用的低压电能。
2. 配电开关设备：配电开关设备包括开关柜、断路器等，用于控制和保护电能的分配和传输。
3. 配电线路：配电线路将电能从配电变压器传输到用户终端，包括输电线路和配电线路两部分。
4. 用户终端设备：用户终端设备包括各种电力设备和家电产品，如照明设备、电视、电脑等。
四、低压配电系统的工作原理低压配电系统的工作原理可以简单概括为电能的分配、传输和保护。
在电源输入端，将高压电能通过配电变压器变压为适合用户使用的低压电能。
然后，通过配电开关设备将电能分配到不同的电路和用户终端。
在电能传输过程中，需要根据负荷变化实时调整配电变压器和开关设备的工作状态，保证电能的供应稳定。
同时，配电线路需要经过合理的规划和布置，以减小电能传输过程中的损耗和线路电压的波动。
在用户终端，需要合理配置和选用终端设备，确保电能的有效利用和用户的安全使用。

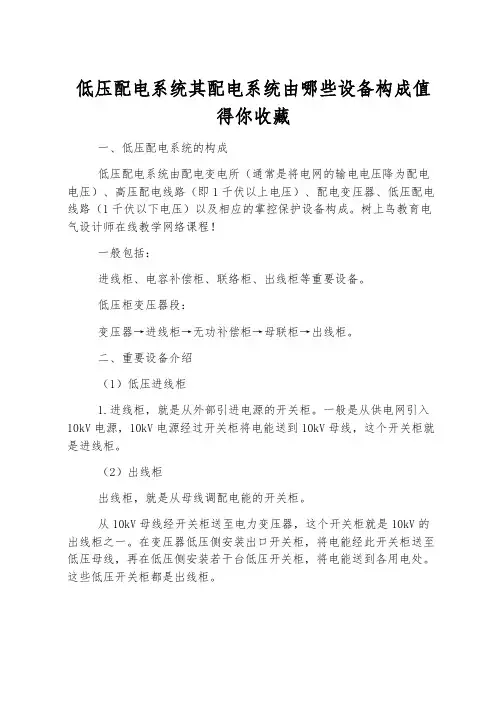

低压配电系统其配电系统由哪些设备构成值得你收藏一、低压配电系统的构成低压配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即1千伏以上电压）、配电变压器、低压配电线路（1千伏以下电压）以及相应的掌控保护设备构成。
树上鸟教育电气设计师在线教学网络课程！一般包括：进线柜、电容补偿柜、联络柜、出线柜等重要设备。
低压柜变压器段：变压器→进线柜→无功补偿柜→母联柜→出线柜。
二、重要设备介绍（1）低压进线柜1.进线柜，就是从外部引进电源的开关柜。
一般是从供电网引入10kV电源，10kV电源经过开关柜将电能送到10kV母线，这个开关柜就是进线柜。
（2）出线柜出线柜，就是从母线调配电能的开关柜。
从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。
在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。
这些低压开关柜都是出线柜。
35—110kV及以上电压等级的变电站，进线柜均所指为变压器低压（10kV）开关柜。
即由变压器低压侧输出连接至10kV母线的初始端的第一个柜：称为进线柜，也称为变低进线柜。
进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出，就显其作用的紧要所在。
在继电保护方面当主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。
低压侧母线故障要也靠主变压器低压侧的后备保护来切除进线柜开关。
变压器差动保护动作也切除变压器低压侧断路器即进线柜。
3.起隔离、分断、保护、监测、掌控主电路供电质量、安全作用。
（3）电容补偿柜1.电容补偿柜的作用是平衡设备感性负载，提高功率因数，以提升设备的利用率。
为了改善电网功率因数低下带来的能源挥霍和这些不利供电生电容补偿柜产的因素，必需使电网功率因数得到有效的提高。
但明显这些无功功率假如都要由发电机供给并远距离传送是不合理的，通常也是不可能的。
低压配电系统低压配电系统是一种广泛应用于各个领域的电力分配系统。
它主要是指用于将高压电变压为低压电并分发给各个用户的系统。
在工业、商业和住宅领域中，低压配电系统起着至关重要的作用。
低压配电系统由多个组件组成，包括变压器、配电柜、电缆、保护装置以及相应的控制设备。
变压器是低压配电系统的核心设备，它将高压电转换为适用于用户设备的低压电。
配电柜用于将电能分发到各个用户点，而电缆则负责输送电能。
保护装置是为了确保低压配电系统安全运行，它可以监测电流、电压等参数，并在出现异常情况时采取相应的保护措施。
控制设备则用于对低压配电系统进行监控和控制。
低压配电系统的作用不仅仅是将电力分配给用户，它还能够提供对电能的质量进行监测和控制的功能。
通过控制设备的监测，可以实时检测电流、电压等参数的波动情况，并及时采取措施来保证电能的供应质量。
这对于工业生产和商业领域来说尤为重要，因为他们对电能质量的要求较高。
低压配电系统的安全性也是非常重要的因素。
因为低压配电系统的工作电压相对较低，所以在设计和安装过程中，需要考虑到各种潜在的危险，确保用户和设备的安全。
配电柜和保护装置的设计要合理，能够抵抗电弧、过载等电力故障的影响，以减少安全事故的发生。
低压配电系统的可靠性也是需要重视的方面。
因为低压配电系统是供电网络的最后一道防线，所以它的可靠性直接影响到供电的连续性。
因此，在设计和施工过程中，要选择优质的设备和材料，并严格遵守相关标准和规范，以确保低压配电系统的长期稳定运行。
低压配电系统的改进和创新一直是电力领域的研究热点之一。
随着新能源技术的发展和应用，低压配电系统也面临着新的挑战和机遇。
如何更好地适应分布式能源的接入、优化能源利用和提高电力质量等问题，都需要不断地进行研究和实践。
总的来说，低压配电系统在电力供应中起着重要的作用。
它不仅是将高压电转化为低压电并分配给用户的关键环节，还能提供对电能的质量监测和控制。
因此，在设计、施工和运行过程中，都需要高度重视安全、可靠性和效率等方面的要求，以确保连续稳定的电力供应。
05低压配电产品介绍低压配电产品指的是在电力系统的低压侧，用于配电和控制电能的设备和器材。
这些产品通常包括低压断路器、熔断器、隔离开关、开关柜、配电盘、电力仪表、电能计量设备等。
下面将对这些低压配电产品进行详细介绍。
1.低压断路器：低压断路器是一种用于在电力系统的低压侧实现过载保护和短路保护的电器设备。
它能够识别电流超过额定值的情况，当发生过载或短路时，自动切断电路，以保护线路和电器设备的安全运行。
低压断路器通常包括空气断路器、磁力式断路器、热磁式断路器等不同类型。
它们具有可靠的保护功能和灵活的操作特性。
2.熔断器：熔断器也是一种用于保护电气线路和设备的安全运行的设备。
与低压断路器不同的是，熔断器采用可熔断的导体，在电流超过额定值时，导体会被熔断，以实现过载保护和短路保护。
熔断器通常分为橡胶盖熔断器、空瓷熔断器等不同类型，具有简单、结构紧凑等特点。
3.隔离开关：隔离开关是一种用于隔离电路的电器设备。
它可以切断电源与负载之间的电气连接，以实现安全操作和维护电气设备。
隔离开关通常适用于低压侧电气设备的分隔。
4.开关柜：开关柜是一种集中控制和保护电气设备的设备。
它将低压断路器、隔离开关、熔断器等装置组合在一个柜体内，实现对电路的分配和控制。
开关柜通常具有可靠的互锁和防护装置，确保操作人员的安全。
5.配电盘：配电盘是一种分布式电力控制装置，用于管理和分配电能。
它将电力系统的电源与负载连接起来，并根据需要分配电能。
配电盘通常由主开关、分支电路和控制装置组成，可以灵活地控制和监测电路。
6.电力仪表：电力仪表是一种用于测量和显示电气参数的设备。
它可以测量电压、电流、功率因数、有功功率、无功功率等参数，以提供对电力系统运行状态的监测和控制。
电力仪表通常包括电压表、电流表、功率因数表、功率表等。
7.电能计量设备：电能计量设备用于测量和计量电能的设备。
它可以准确地测量电能的用量和消耗，为电力用户和供应商提供准确的电能计量数据。
低压配电产品型号说明低压配电产品型号说明目录低压配电与控制产品低压配电产品型号说明产品图配电产品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2工控产品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2低压配电产品空气断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4塑壳断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8低压终端配电产品. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12低压控制产品电动机起动和保护产品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26驱动产品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31主令控制产品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36工业自动化产品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .421低压配电产品型号说明产品图低压配电产品低压工控产品空气断路器IZM9变频器软起动器M22按钮和指示灯空气断路器IZM6控制继电器easyE4SmartWire-DT智能总线系统限位开关LSPower Defense 塑壳断路器Easy安全控制继电器ES4PXC300可编程控制器2低压配电产品型号说明产品图塑壳断路器BZMX触摸屏/触摸屏-PLCXN300远程I/O模块信号塔SL微型断路器Xpole/FAZ电动机保护开关电动机起动和保护产品继电器微型断路器Xpole-xD-Line接触器电动机起动和保护产品双电源自动转换开关脚踏手拍开关FAK凸轮开关T和主令开关P接触器式继电器DIL ET3注：具体技术参数及详细选型请参见低压产品样本。
2010．11__________________________________________________________________________________________低压配电系统简介在低压配电系统中，变压器低压侧中性点不同的接地方式与用电设备不同安全保护方式相结合，就构成了不同的低压配电系统。
为了与先进工业国家开展技术交流与合作，国家对电工的技术规范、标准作了大量修订，基本上全部等效或等同IEC 标准，如《系统接地的型式及安全技术要求》GB14050－93、《漏电保护器安装和运行》GB13955－92，两部国家标准明确提出低压配电根据工作接地与保护接地型式和组合的不同有三种系统，分别为TT 系统、IT 系统和TN 系统，现介绍如下：一、TT 系统TT 系统也称三相四线制保护接地供电系统。
由相线（火线）L1、L2、L3，中性线（工作零线）N ，工作接地和保护接地PE 组成。
工作接地采用变压器的低压侧中性点直接接地，接地电阻不大于4Ω。
其保护方式是将用电设备的外露导电部分通过独立的接地装置接地，叫保护接地，其接地电阻也不应大于4Ω。
其作用一是避免用电设备外壳因故障漏电时，造成接触电器的人员发生触电事故；二是消除用电设备金属外壳产生的静电；三是当用电设备发生短路性漏电时，通过保护接地使供电回路短路，短路电流使短路保护装置动作后，断开发生短路性漏电用电设备的电源。
这种系统工作零线没有保护作用。
TT 系统主要用于低压共用用户，即用于未装备配电变压器，从外面引进低压电源的小型用户。
该系统适用于运行连续性要求较低无维护服务的场合。
我国《低压用户电气安装规程》中规定：城镇低压公用电网和农村集体电网采用TT 系统供电。
目前我国农村家庭用电保护接地的问题十分突出。
几乎100%的农户住宅供电没有设计接地线与接地体。
极个别采取保护接地的农户，其接地也不可靠、不标准。
常常用一根导线与大地连接，用一只钉子钉在墙上或地下，甚至用导线往大地上一丢就算接地。
低压配电电器产品知识低压配电电器产品是现代电力系统中不可或缺的重要组成部分，广泛应用于各类工业、商业和住宅建筑。
它们起到电力输送、控制和保护的作用，确保电能的正常供应和安全使用。
本文将介绍一些常见的低压配电电器产品，包括断路器、接触器、熔断器、隔离开关和电动机保护器。
1.断路器：断路器是低压配电系统中最常见的保护装置之一，用于保护电路免受过载和短路的损害。
它可以快速切断电路，避免过电流造成的设备损坏和人身安全事故。
断路器分为热磁式和电子式两种类型，可根据电气系统的要求选择合适的类型和额定电流。
2.接触器：接触器是一种电磁开关装置，常用于控制电机的启停。
它由电磁线圈和主触点组成，当电磁线圈通电时，产生吸引力使主触点闭合，连接电路；当线圈断电时，接触器恢复到原始状态，断开电路。
接触器具有可靠的接触、耐高负载和长寿命等特点，广泛应用于起重机、压力机、空调等设备控制。
3.熔断器：熔断器是用来保护电路免受过电流损害的一种安全装置。
它由熔丝和熔断器座组成，当电路中发生过载或短路时，熔丝会熔断，切断电路，保护电器设备和线路不受损坏。
熔断器按照额定电流和断路能力进行分类，用户可以根据负载情况选择合适的熔断器。
4.隔离开关：隔离开关是一种用来切断电气设备与电源之间电气连接的开关装置。
它具有可靠的隔离和切断功能，可帮助维修人员安全地进行设备的检修和维护。
隔离开关通常由静触头、动触头和绝缘杆组成，有手摇和电动两种操作方式，用户可以根据需求选择合适的类型。
5.电动机保护器：电动机保护器主要用于保护电动机免受过载、短路和相位丢失等故障的损害。
它由过载保护器和短路保护器组成，通过测量电流和电压等参数来监测电动机运行状态，当发生故障时，保护器会及时切断电源，保护电动机免受损坏。
电动机保护器的选择应根据电动机的额定电流、额定电压和工作环境等因素进行。
以上是一些常见的低压配电电器产品，它们在电力系统中起到重要的作用，确保电力的稳定供应和设备的安全运行。
