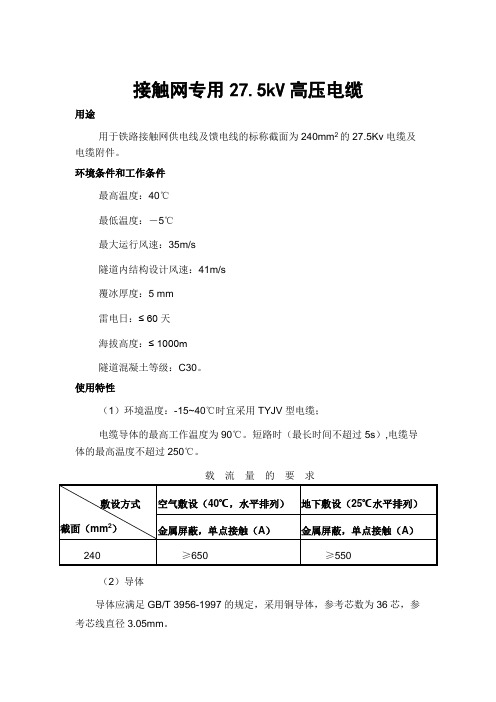

接触网专用27.5kV高压电缆用途用于铁路接触网供电线及馈电线的标称截面为240mm2的27.5Kv电缆及电缆附件。
环境条件和工作条件最高温度：40℃最低温度：－5℃最大运行风速：35m/s隧道内结构设计风速：41m/s覆冰厚度：5 mm雷电日：≤ 60天海拔高度：≤ 1000m隧道混凝土等级：C30。
使用特性（1）环境温度：-15~40℃时宜采用TYJV型电缆；电缆导体的最高工作温度为90℃。
短路时（最长时间不超过5s）,电缆导体的最高温度不超过250℃。
载流量的要求（2）导体导体应满足GB/T 3956-1997的规定，采用铜导体，参考芯数为36芯，参考芯线直径3.05mm。
（3）绝缘1）绝缘为交联聚乙烯，其性能应满足GB/T 11017-2002的规定，电缆标称绝缘厚度应为12mm。
2）绝缘厚度的平均值应不小于标称值，任意一处的最薄点厚度应不小于标称值的90%。
（4）屏蔽1）屏蔽材料的性能应满足GB/T 11017-2002的规定。
挤包导体屏蔽的标称厚度为0.8mm，绝缘屏蔽的标称厚度为1.2mm。
最薄点厚度不小于标称值的80%。
2）金属屏蔽应由疏绕软铜丝及铜带组成，其标称截面应满足故障电流容量的要求，其性能应满足GB/T 12706-2002要求。
（5）非金属外护套按照环境温度的要求选用聚氯乙烯或聚乙烯料，其厚度标称值应按GB/T 12706.3-2002的规定进行计算。
（6）电缆头27.5kV电缆用于牵引供电系统的馈线；电缆附件接头（终端头和中间直通头），采用66kv以上电压等级配套以提高电缆接头安全性。
电缆头及电缆附件型号、规格、使用条件、技术参数须与电缆型号配合。
中间直通头每500米设置一处。

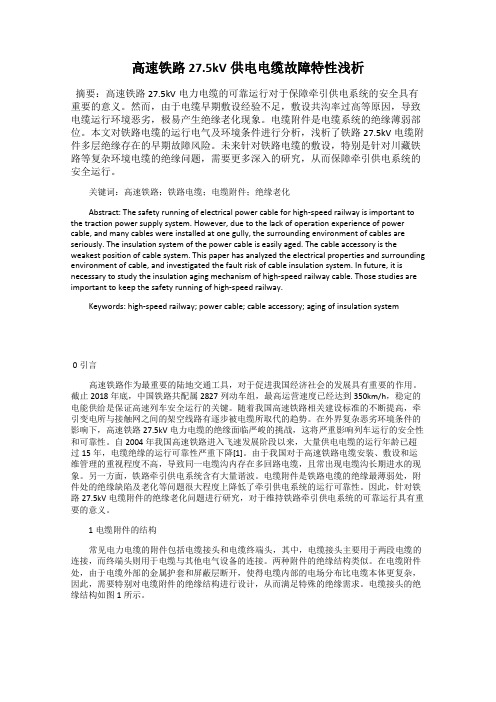

高速铁路27.5kV供电电缆故障特性浅析摘要：高速铁路27.5kV电力电缆的可靠运行对于保障牵引供电系统的安全具有重要的意义。
然而，由于电缆早期敷设经验不足，敷设共沟率过高等原因，导致电缆运行环境恶劣，极易产生绝缘老化现象。
电缆附件是电缆系统的绝缘薄弱部位。
本文对铁路电缆的运行电气及环境条件进行分析，浅析了铁路27.5kV电缆附件多层绝缘存在的早期故障风险。
未来针对铁路电缆的敷设，特别是针对川藏铁路等复杂环境电缆的绝缘问题，需要更多深入的研究，从而保障牵引供电系统的安全运行。
关键词：高速铁路；铁路电缆；电缆附件；绝缘老化Abstract: The safety running of electrical power cable for high-speed railway is important to the traction power supply system. However, due to the lack of operation experience of power cable, and many cables were installed at one gully, the surrounding environment of cables are seriously. The insulation system of the power cable is easily aged. The cable accessory is the weakest position of cable system. This paper has analyzed the electrical properties and surrounding environment of cable, and investigated the fault risk of cable insulation system. In future, it is necessary to study the insulation aging mechanism of high-speed railway cable. Those studies are important to keep the safety running of high-speed railway.Keywords: high-speed railway; power cable; cable accessory; aging of insulation system0引言高速铁路作为最重要的陆地交通工具，对于促进我国经济社会的发展具有重要的作用。
浅谈电气化铁路牵引供电系统中的电缆及附件摘要：电气化铁路所用27.5kV系统对于我国来说是一个较新的电力系统。
如何避免27.5kV电缆在运行中发生故障，提高其安全运行可靠性，是一个值得关注的问题。
本文作者结合在各地高铁线路现场施工、运营维护经验，系统的总结了27.5kV电缆附件在电气化铁路使用中的几个关键点，对工程运用有现实的指导意义。
关键词：选型；爬电距离；电缆金属层接地；施工27.5kV单相交流交联聚乙烯绝缘电缆及附件是电气化铁路牵引供电系统的重要组成部分，其可靠性直接影响电气化铁路的安全运行。
随着我国电气化铁路的高速发展，尤其是在高速铁路项目的建设中，牵引变电所27.5kV侧的设备间连接及馈出线大量采用电缆方式。
早期，我国无27.5kV电缆及附件的相关标准，导致在工程应用时，27.5kV电缆及附件的选用较混乱，给电气化铁路的可靠运行带来各种问题和隐患。
1 选型早期出现过用电力系统35kV电缆及附件代替使用的情况，错误的认为35kV＞27.5kV，其实35kV是线电压，27.5kV指相电压，两者不能直接对比。
27.5kV电缆及附件作为我国电气化铁路的专用电缆及附件，不同于我国电力系统的26/35kV电缆及附件，其具有一定的独特性。
1.1额定电压GB/T 1402-2010《轨道交通牵引供电系统电压》(IEC 60850：2007，MOD)中规定牵引供电系统标称电压(U n)为25kV，最高持续电压(U max1)为27.5kV，最高非持续电压(U max2)为 29kV。
考虑到电网的波动，设备需要承受的最高非持续电压为30.5kV。
为保证设备能够安全运行，并考虑到实际工况，我国将额定电压U0定为27.5kV（国外电气化铁路系统额定电压U0为25kV）。
电气化铁路电力牵引供电系统是单相工频交流系统，而电力系统是三单相工频交流系统。
国内35kV系统的35kV是线电压(U)，相电压(U0)是26kV。
铁路隧道内接触网27.5kv供电电缆夹挂敷设施工工法铁路隧道内接触网27.5kV供电电缆夹挂敷设施工工法一、前言铁路交通发展迅猛，为了确保列车的正常运行和供电系统的可靠性，铁路隧道内接触网27.5kV供电电缆夹挂敷设工法应运而生。
该工法以其高可靠性、低电缆维护成本和简便施工的特点，受到了广大施工方和铁路运营方的青睐。
二、工法特点铁路隧道内接触网27.5kV供电电缆夹挂敷设工法具有以下特点：1. 采用高压电缆夹挂的施工方式，可以减少维护周期，提高供电线路的可靠性。
2. 施工难度低，操作简便，不需要大量熟练的技术工人，节省人力资源。
3. 适用于各种类型的隧道，包括直线隧道、曲线隧道和山地隧道等。
4. 采用防火电缆和不燃性材料，提高了供电线路的安全性和稳定性。
三、适应范围铁路隧道内接触网27.5kV供电电缆夹挂敷设工法适用于各类铁路隧道，包括高速铁路隧道、普速铁路隧道以及城市轨道交通的地下隧道等。
四、工艺原理铁路隧道内接触网27.5kV供电电缆夹挂敷设工法的工艺原理是将特制的电缆固定夹挂在隧道顶棚上，并通过连接器与供电系统进行连接。
其理论依据是通过夹挂方式可以将电缆与隧道顶棚的间隙最小化，从而减少电缆的震动和摇摆，提高供电线路的稳定性和可靠性。
五、施工工艺1. 施工前准备：进行地质勘测、电磁检测和施工方案编制；准备所需材料和机具设备。
2. 夹挂支架安装：根据设计要求，安装夹挂支架和固定装置。
3. 电缆敷设：将电缆从一端引入隧道，并依次进行固定和夹挂。
4. 张拉连接：根据设计要求，进行电缆张拉和连接。
5. 出线接头制作：根据设计要求，制作出线接头并进行安装。
6. 装置调试：对系统进行电性能测试和功能测试，确保供电系统正常运行。
7. 功能验收：对系统的安全性、可靠性和稳定性进行验收，确保满足设计要求。
六、劳动组织在铁路隧道内接触网27.5kV供电电缆夹挂敷设施工中，需要合理组织施工队伍，包括工程师、技术人员、操作工和安全员等。
接触网供电线电缆敷设要求
一、接触网供电线电缆接地要求
1、27.5kV电缆应采用单点直接接地方式；线路较长时划分适当的区段，且在每个区段实施电缆金属层的绝缘分隔，实现单点直接接地。
（1）一般户外端接地，户内端通过护层电压限制器接地。
（2）电缆长度≤100m时，户内端护层电压限制器取消。
（3）直接供电方式：电缆长度≤400m时，户外端接地，户内端通过护层电压限制器接地；电缆长度≤800m时，中间单点直接接地，两端通过护层电压限制器接地。
（4）AT供电方式：电缆长度≤800m时，户外端接地，户内端通过护层电压限制器接地；电缆长度≤1600m时，中间单点直接接地，两端通过护层电压限制器接地。
（5）依次类推。
2、见附图：电缆接地示意图。
二、接触网供电线电缆井设置原则
电缆中间接头、接地接头、电缆分支、穿管保护（过轨、过路、上桥、上支柱等）衔接等处设电缆井（3000×3000mm）。
三、接触网供电线电缆沟应设置2～5‰纵向排水坡度，沟内不得积水。
四、户外电缆沟应将电缆沟盖板封堵或覆土。
铁四院电化处：沈双强 2009-9-27。

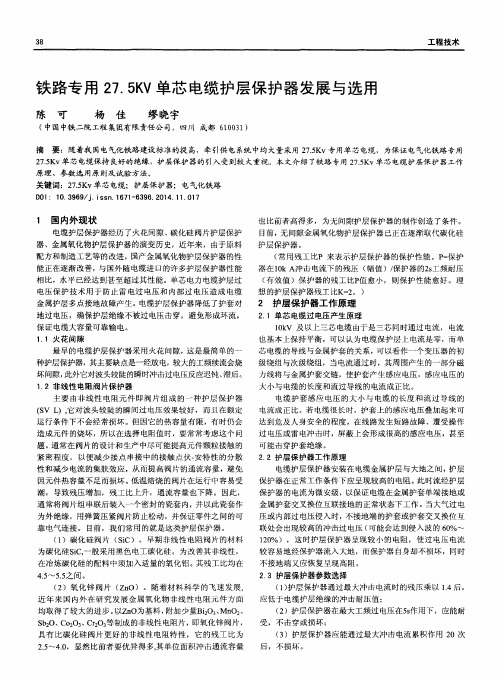

·电力／电气化·电气化铁道27．5kV电缆护层保护器选择浅析李进军(中铁第四勘察设计院集团有限公司，武汉430063)摘要：27．5kV电缆是牵引供电系统的重要供电设施。
其运行状况直接关系到牵引供电系统对运输能力的影响。
通过分析27．5kV电缆的接地方式和工程应用情况，对护层保护器的参数进行合理选择，选择时应充分考虑电缆外护套绝缘水平随着时间的推移而下降的实际情况，结合护层保护器的额定电压、动作电压、残压等关键技术参数，综合考虑各参数之间关联和制约因素，合理选择。
关键词：27．5kV电缆；护层保护器；感应电压；动作电压；残压中图分类号：U22文献标识码：A文章编号：1004—2954(2012)03—0094—03A nal ys i s on C hoos i ng t he Pr ot ect or of27．5kV C abl eShea t h i n El e ct r i f i ed R ai l w ayLI Ji n—j un(C hi na R a i l w a y Si yuan Su r vey and D es i g n G r o up C o．，Lt d．，W uhan430063，C hi na)A bst r act：27．5kV cabl e i s t he i m por t ant pow er s upp l y e qui pm e nt i n t ra c t i on pow er s upp l y s ys t e m，a ndi ts pe r f or m a nc e is di r ect l y r el at ed t o t he ef f ect of t ra ct i on pow er suppl y syst e m on t r a f f i c ca pa ci t y．Tochoos e t he pr ot ect or of cabl e s hea t h r e as ona bl y，bas ed o n anal ys i s f or appl i cat i o n s i t uat i on a nd gr oundi ng m et hod of27．5kV cabl e，t hi s pa pe r s ugges t s t hat：t he act ual s i t uat i on of i nsul at i on l eve l s of out e r cab l e she at h w hi ch decl i n e over t i m e shoul d be f ul l y c onsi de r e d；a nd t he i nt er act i o ns and cons t r ai nt f act ors am ong var i ous pa r am et er s shoul d al so be consi der ed com pr e he nsi ve l y i n com bi nat i on w i t h t he r at ed vol t a ge，oper a t i ng vol t ag e，r esi dual vol t age and ot her key t echni cal pa r am et er s of t he pr ot e ct or．K ey w or ds：27．5kV cabl e；p r ot ect or of ca bl e shea t h；i nduc ed vol t a ge；oper a t i ng vol t age；r es i du al vol t—age随着我国铁路建设标准的提高，如京津城际、武广客运专线、郑西客运专线、沪杭客运专线、京沪高速铁路等项目，牵引供电系统中均大量采用了27．5kV专收稿日期：2011—10—13作者简介：李进军(1979一)，男，工程师，2002年毕业于中南大学，工学学士。

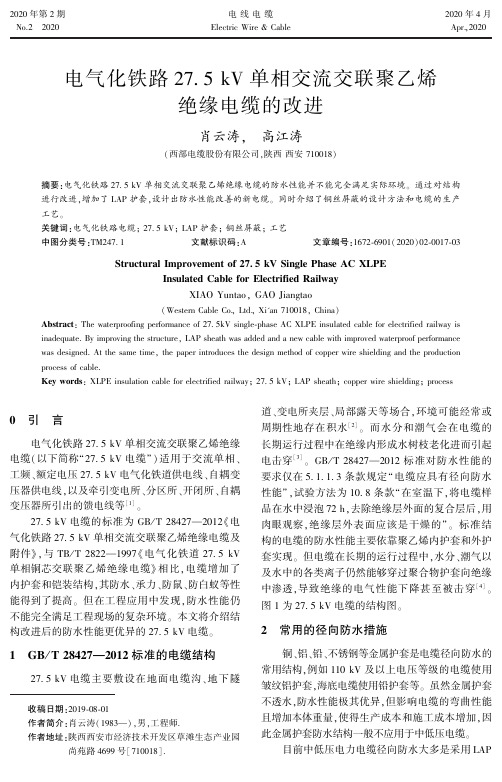

铁路专用产品质量监督抽查检验实施细则编号：GTCC-084-2018电气化铁路27.5kV单相交流交联聚乙烯绝缘电缆2018年12月04日发布 2018年12月10日实施国家铁路局电气化铁路27.5kV单相交流交联聚乙烯绝缘电缆产品质量监督抽查检验实施细则1 适用范围本细则规定了电气化铁路27.5kV单相交流交联聚乙烯绝缘电缆产品质量监督抽查（以下简称“监督抽查”）检验的全部项目。
适用于电气化铁路27.5kV单相交流交联聚乙烯绝缘电缆的监督抽查检验，具体检验项目根据监督抽查计划确定。
2 检验依据GB/T 28427—2012电气化铁路27.5kV单相交流交联聚乙烯绝缘电缆及附件3 抽样3.1 抽样方案采用一次抽样检验，根据铁路产品监督抽查计划检验内容，按照表1随机抽取一定数量的样品作为一个样本，采用（1；0）抽样方案。
表1 抽样数量及要求抽样数量抽样基数备注30米大于等于200米-说明：1、在用户抽样时，不作基数要求；2、可在不同盘上抽取。
3.2 抽样地点可在生产企业或用户抽取。
3.3 抽样要求由国家铁路局委托的检验机构组织人员抽样，具体抽样要求按《铁路专用产品质量监督抽查管理办法》（国铁设备监〔2017〕79号）执行。
抽查的样品应是经生产企业检验合格且未经使用的产品。
4 检验条件4.1 检验环境条件检验环境条件按所依据的标准规定的试验条件执行。
4.2 检验用主要仪器仪表及设备检验用主要仪器仪表及设备要求见表2。
表2 检验用主要仪器仪表及设备序号仪器仪表及设备名称规格备注量程准确度/分度值1 局部放电试验系统0～150kV 0.1pC/0.1kV －2 尺寸测量投影仪0～200mm 10-6m －3 热延伸测试仪200℃±1℃－4 电阻测试仪0～20Ω±0.05% －5 材料试验机0～5kN 0.3级－6 千分尺0～25mm 0.01mm －7 游标卡尺0～150mm 0.02mm －8 电热循环试验系统200℃±1℃－9 冲击电压发生器600kV 1kV －10 天平200g 0.1mg －11 老化试验箱200℃±1℃－12 低温试验装置-20℃±1℃－13 热冲击试验装置200℃±1℃－14 半导电电阻率测试仪1μΩ～2.5MΩ±0.05% -15 真空干燥箱10～250℃0.1℃-16 炭黑含量测量装置0～850℃1℃-17 电缆燃烧烟密度光测装置0～100% 0.01% -18 氯化氢与酸度测试设备0～1000℃1℃-19 电导率仪0～999μS/cm 0.001μS/cm -20 pH计0～14 0.01 -4.3 使用现场的检测仪器仪表及设备使用现场的检测仪器仪表及设备前，应检查其是否处于正常的工作状态，是否具有计量检定/校准证书，满足规定要求方可使用。
电气化铁路单相27．5kV铜芯交联聚乙烯绝缘电力电缆产品使用说明书目 录一、产品表示方法 (2)二、电缆使用环境及使用特性 (2)1、电缆使用环境 (2)2、电缆使用特性 (3)3、电缆参考载流量及修正系数 (3)三、电缆结构说明 (5)四、电缆的敷设 (6)1、电缆敷设的一般规定 (6)2、电缆敷设路径的选择 (7)3、电缆敷设的基本要求 (8)1）直埋敷设 (8)2) 穿管敷设 (8)3）电缆构筑物敷设 (9)4）桥梁上电缆的敷设 (10)4、电缆的支持和固定 (10)1）一般规定 (10)2）电缆支架和桥架 (12)五、电缆防火与阻止延燃 (13)六、电缆的运输及保管 (15)1、电缆盘的装运 (15)2、电缆盘卸车 (15)3、电缆盘的滚动 (15)七、重要注意事项 (16)1、安装前电缆检查 (16)2、电缆中间接头和终端接头的安装及要求 (16)3、交联电缆线路用直流耐压试验的缺点 (16)4、电缆的金属层的合理接地及护层绝缘保护 (18)5、电缆施工中的电缆外护套防止损伤 (21)单相27.5kV铜芯交联聚乙烯绝缘电力电缆属于单芯高压电缆，该电缆的设计、安装及敷设施工有特殊的要求，应引起高度重视。
严格按照电力电缆的施工规范精心设计和施工，这对于电缆和电气化铁路供电系统的安全可靠运行具有特别重要的意义。
在电缆的设计、安装施工前请仔细阅读本说明书。
一、产品表示方法1、产品用型号（型号中有数字代号的金属铠装类型及电缆外护套材料，数字前的文字代号表示隔离套材料）、规格（额定电压、芯数、标称截面）及执行标准编号表示。
2、代号无卤低烟 WD聚乙烯隔离套（内衬层） Y 低卤低烟 DD非磁性金属丝铠装7 阻燃 Z双非磁性金属带铠装 6 阻燃类别A、B、C 聚氯乙烯为基料的外护套 2铜导体T（省略）聚乙烯为基料的外护套 3 交联聚乙烯绝缘 YJ PE+PVC复合型外护套 53、产品型号组成产品型号的组成和排列顺序如下：外护套铠装层隔离套（内衬层）导体（铜导体省略）绝缘燃烧特性代号二、电缆使用环境及使用特性1、电缆使用环境电缆型号 名 称 规格 mm2使用环境YJY62铜芯交联聚乙烯绝缘双铝带铠装聚氯乙烯护套电力电缆95～400环境温度-15℃以上，可敷设在管道、隧道或直埋敷设，可承受一定压力。
ZC-YJY62铜芯交联聚乙烯绝缘双铝带铠装阻燃聚氯乙烯护套电力电缆95～400 同上，适宜阻燃无低毒要求的场所YJY63铜芯交联聚乙烯绝缘双铝带铠装黑色高密度聚乙烯护套电力电缆95～400环境温度-15℃以下，电缆的防潮性能较好，可敷设在管道、隧道或直埋敷设，可承受一定压力。
防鼠、防白蚁、耐化学腐WDZC-YJY63铜芯交联聚乙烯绝缘双铝带铠装无卤低烟阻燃聚烯烃护套电力电缆95～400 同上，适宜人烟密集，低毒阻燃要求场所。
YJY65铜芯交联聚乙烯绝缘双铝带铠装PE+PVC复合型护套电力电缆95～400环境温度-15℃以上，电缆的防潮性能较好，护套的绝缘性能最佳，可敷设在管道、隧道或露天、直埋敷设，可承受一定压力。
YJY72铜芯交联聚乙烯绝缘细铝丝铠装聚氯乙烯护套电力电缆95～400环境温度-15℃以上，可敷设在管道、隧道或直埋敷设，可承受一定拉力，可敷设于高落差受力条件下。
ZC-YJY72铜芯交联聚乙烯绝缘细铝丝铠装阻燃聚氯乙烯护套电力电缆95～400 同上，适宜阻燃无低毒要求的场所。
YJY73铜芯交联聚乙烯绝缘细铝丝铠装黑色高密度聚乙烯护套电力电缆95～400环境温度-15℃以下，电缆的防潮性能较好，可敷设在管道、隧道或直埋敷设，可承受一定拉力。
可敷设于高落差受力条件下。
防鼠、防白蚁、耐化学腐蚀。
WDZC-YJY73铜芯交联聚乙烯绝缘细铝丝铠装无卤低烟阻燃聚烯烃护套电力电缆95～400 同上，适宜人烟密集，低毒阻燃要求场所。
YJY75铜芯交联聚乙烯绝缘细铝丝铠装PE+PVC复合型护套电力电缆95～400环境温度-15℃以下，电缆的防潮性能较好，护套的绝缘性能最佳，可敷设在管道、隧道或露天、直埋敷设，可承受一定拉力，可敷设于高落差受力条件下。
2、电缆使用特性1）电缆导体长期允许工作温度为90℃；2）短路时(最长持续时间不超过5秒)电缆导体允许的最高温度为250℃。
3）电缆导体最大允许故障短路电流标称截面积（mm2）95 120 150 185 240 300 400最大允许故障短路电流（kA）13.6 17.2 21.4 26.4 34.3 42.9 57.2注1：电缆短路时间为1s；注2：电缆短路时起始温度按90℃计算。
3、电缆参考载流量及修正系数表A1：不同敷设条件下，27.5kV交联聚乙烯绝缘铜芯电缆载流量表标称截面积（mm2）序号敷设条件95 120150 185 240 3004001 1）电缆导体工作温度90℃2）环境温度40℃3）敷设在空气中4）平面排列，电缆中心距为2倍电缆直径5）金属屏蔽和铠装单端接地375435490 565 665 7608902 1）电缆导体工作温度90℃335380425 485 565 6357302）环境温度25℃3）敷设在土壤中，土壤热阻系数为1.0K·m/W 4）平面排列，电缆中心距为2倍电缆直径5）金属屏蔽和铠装单端接地3 1）电缆导体工作温度90℃2）环境温度40℃3）敷设在空气管道中4）平面排列，电缆中心距为2倍电缆直径5）金属屏蔽和铠装单端接地300340385 440 520 5906854 1）电缆导体工作温度90℃2）环境温度25℃3）敷设在土壤管道中4）平面排列，电缆中心距为2倍电缆直径5）金属屏蔽和铠装单端接地290330370 420 490 560640表A2：环境温度不同时的载流量修正系数环境温度℃ （空气中）导体工作温度( ℃ )20 25 30 35 40 4590 1.12 1.08 1.04 1.00 0.95 0.85表A3：环境温度不同时的载流量修正系数环境温度℃ （土壤中） 导体工作温度 (℃ )-5 0 5 10 15 20 25 3090 1.13 1.10 1.06 1.03 1.00 0.96 0.93 0.89表A4：不同土壤热阻系数的载流量修正系数土壤热阻系数℃·m/W电缆工作温度(℃ )0.7 1.0 1.2 1.5 2.0 2.5 3.090 1.14 1.0 0.93 0.84 0.74 0.67 0.61三、电缆结构说明1、导体为紧压圆形绞合铜导体，符合GB/T3956-2008中第2种导体的规定。
2、绝缘内屏蔽（导体屏蔽）采用超光滑交联型半导电屏蔽料挤包在导体上。
3、绝缘采用进口超净交联聚乙烯绝缘料挤包在导体屏蔽上,绝缘标称厚度12.0mm。
4、绝缘屏蔽采用超光滑交联型半导电不可剥离型屏蔽料挤包在绝缘上。
以上2、3、4项采取CVV三层共挤式干法交联生产线共挤、化学交联一次性生产完成。
5、所有型号及规格的电缆都有径向阻水性能。
需要同时具有纵向阻水性能时，阻水层采用半导电阻水带绕包在外屏蔽与径向防水层（隔离套，又称内衬层）之间来实现。
6、金属屏蔽层采用软铜丝疏绕和铜带反向捆扎绕包组成，它与绝缘屏蔽互为有机的整体。
铜丝屏蔽标称截面视具体规格而定，也可根据使用的短路电流要求设计成不同截面的金属屏蔽层。
7、包带绕包，挤包阻水性能好的聚乙烯隔离套（内衬层）。
8、金属铠装层采用非磁性双铝带铠装或铝丝铠装。
9、外护套采用聚氯乙烯、阻燃聚氯乙烯、黑色线性低密度聚乙烯、黑色耐环境开裂线性低密度聚乙烯、黑色中、高密度聚乙烯或无卤低烟聚烯烃等护套料挤包，具体护套材料视温度、耐候、阻燃、低毒、防鼠防蚁等使用环境或客户要求而定。
四、电缆的敷设1、电缆敷设的一般规定1）电缆敷设时，在保证足够机械拉力的情况下不受落差限制，但不允许敷设在磁性材料管道中。
2）单相交联聚乙烯绝缘电力电缆不允许电缆周围形成环状铁质金具（导磁材料）固定电缆，即电缆的固定夹具不应构成闭合磁路。
电缆在线路任何部位不允许用铁丝随意捆扎。
3）单相27.5kV铜芯交联聚乙烯绝缘电力电缆是对护层有绝缘要求的电缆，在固定处应加绝缘衬垫。
4）电缆敷设时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。
当电缆温度低于0℃时，应采用适当的方法将电缆加热至0℃及以上。
5）电缆在任何敷设方式及其全部路径条件的上下左右改变的部位，均应满足电缆弯曲半径的要求。
单相27.5kV铜芯交联聚乙烯绝缘电力电缆最小允许弯曲半径应不小于电缆实际外径的15倍，即：R≥15D （D：电缆的实际外径）。
电缆安装敷设时，在弯曲各曲线处会产生不同方向拉伸力，产生导致电缆损坏的动态压力。
而且电缆有安装敷设牵引时所产生的动态压力比电缆在静止时大得多，所以在各种情况下，电缆的弯曲半径尽可能的大一些。
6）单芯铜芯交联聚乙烯绝缘电力电缆在并联使用时电缆其长度、型号、规格宜相同。
7）电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。
8）敷设张力。
安装时，电缆的拉力应在一定的范围内，否则会损坏电缆。
电缆的最大拉力T按下式计算T=9.8×μ×W×L式中：T— 牵引力（N）W— 电缆每米重量（kg/m）L— 电缆的长度（m）μ— 摩擦系数（见下表）牵引时条件 摩擦系数滑轮上牵引混凝土管内，无润滑剂 混凝土管内，有润滑剂 塑料管内牵引钢管内牵引砂中牵引0.1～0.2 0.5～0.7 0.3～0.40.40.17～0.191.5～3.59）产品要严格按照相应的施工规范敷设，放线时谨防产品外表面遭遇意外的机械或锐器损伤，以免在施加张力时造成断线。
10）带张力放线时，起动要逐渐加速，掌握匀速放线，切不可时疾时缓，防止造成外层线局部松弛。
2、电缆敷设路径的选择1）满足安全要求的条件下，应保证电缆路径最短。
敷设电缆和计算电缆长度时，均应有一定的余量。
2）应避免电缆遭受机械外力、过热、腐蚀等危害。
3）宜避开将要挖掘施工的地方。
4）敷设的路径应尽量避开和减少穿越底下管道（包括热力管道、上下水管道、煤气管道等）、公路、铁路及通讯电缆等。
5）应便于敷设及维护。
3、电缆敷设的基本要求1）直埋敷设a、同一路径中电缆根数在6根以下，地下通道没有限制的场所宜采用直埋。
b、在含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段，不宜采用直埋。
c、挖沟的深度应使电缆埋置后的电缆外表面距地面的距离不得小于0.7米；当位于行车道或耕地下时，应适当加深，且不宜小于1.0米。
d、在引入建筑物，与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。
e、直埋电缆引入建筑物或电缆入孔井时应加管保护，并对管口采取防水渗透的堵塞措施。
