IMO完整稳性衡准和天气衡准下临界初稳性高度曲线的求作方法

第四章船舶稳性第一节船舶稳性的基本概念（一）船舶平衡的3种状态1、稳定平衡>0G点在M点之下，GM>0，MR2、随遇平衡G点与M点重合，GM=0，M=0R3、不稳定平衡<0G点在M点之上，GM<0，MR（二）稳性的定义船舶稳性是指船舶受给定的外力作用后发生倾侧而不致倾覆，当外力消失后仍能回复到原来的平衡位置的能力。

（三）稳性分类分类方法: 按倾斜方向、倾角大小、倾斜力矩性质、船舱是否进水┏破舱稳性稳性┫┏初稳性(小倾角稳性)┃┏横稳性┫┏静稳性┗完整稳性┫┗大倾角稳性┫┗纵稳性┗动稳性其中，倾角小于等于10－15度称为小倾角，否则称为大倾角。

倾斜力矩性质指静力或动力，或者说有无角速度、角加速度。

第二节船舶初稳性（1）（一）船舶初稳性的基本标志1．稳心M 与稳心距基线高度KM船舶小倾角横倾前、后其浮力作用线交点称为横稳心，简称稳心。

稳心M距基线的垂向坐标称为稳心距基线高度。

2．初稳性的衡准指标稳心M至重心G的垂距称为初稳性高度GM。

初稳性高度GM是衡准船舶是否具有初稳性的指标。

初稳性高度大于零，即船舶重心在稳心之下，船舶就有初稳性。

3．初稳性中的假设(对于任一给定的吃水或排水量)（1）小倾角横倾(微倾)；（2）在微倾过程中稳心M和重心G的位置固定不变；（3）在微倾过程中浮心B的移动轨迹是一段以稳心为圆心的圆弧；（4）在微倾过程中倾斜轴过漂心。

（二）初稳性高度GM的表达式GM=KB+BM-KG=KM-KG第二节 船舶初稳性（2）（三） 初稳性高度的求取1、 KM 可在静水力曲线图、静水力参数表或载重表中查取。

2、 KG 的计算式中，P i —— 组成船舶总重量（含空船重量等）的第i 项载荷，tZ i —— 载荷P i 的重心距基线高度，m3、Z i 确定（1）舱容曲线图表查取法船舶资料中通常有各个货舱和液舱的舱容曲线图或数据表，利用舱容曲线图表，可方便确定舱内散货或液货的重心高度Z i ，方法如下：i ）对于匀质散货或液货，已知货堆表面距基线高度，在图中左纵轴上对应点做水平线交舱容中心距基线高度曲线得B 点，过B 点做垂线交上横轴得C 点，对应值即为该舱货物重心距基线高度Z i 。

一、稳性基本衡准（最低衡准）1、IMO：经自由液面修正后，在整个航程中要求同时满足：(1)初稳性高度GM应不小于 0.15m；(2)复原力臂曲线在横倾角0°～30°之间所围面积应不小于0.055m·rad；在横倾角 0°～40°或进水角中较小者之间所围面积应不小于0.090m·rad；在横倾角30°～40°或进水角中较小者之间所围面积应不小于0.030m·rad；≥ 0.20m；(3) GZ|θ=30︒≥ 25°；(4) 极限静倾角θsmax(5) L ≥ 24m的船舶，满足天气衡准要求。

2、我国《法定规则》对国内航行船舶：经自由液面修正后，在整个航程中必须同时满足： (1) 初稳性高度GM不小于 0.15m；（初稳性要求）≥ 0.20m；（大倾角静稳性要求）(2) GZ|θ=30︒(3) 极限静倾角θ≥ 25°；（大倾角静稳性要求）smax(4) 稳性衡准数 K（最小倾覆力矩或力臂/风压倾侧力矩或力臂）≥ 1。

（动稳性要求）二、散粮船稳性要求1、《SOLAS 1974》和我国《法定规则》的三项特殊稳性衡准指标要求相同(1)经自由液面修正后的初稳性高度GM ≥0.30m；(2)谷物假定移动引起的船舶横倾角θ≤12︒；h≤min{12︒,上甲板边缘入水角θim}；对1994年1月1日后建造船舶，则要求满足θh(3)船舶剩余动稳性值(剩余静稳性面积)S ≥ 0.075 m·rad 。

2、《SOLAS 1974》和我国《法定规则》所设定的谷物倾侧模型不同三、集装箱船稳性要求1、IMO要求：（C：船舶形状因数，与船舶尺度、吃水等因素有关）(1)复原力臂曲线在横倾角0°～30°之间所围面积应不小于0.009/C m·rad；(2)在横倾角0°～40°或进水角θf中较小者之间所围面积应不小于0.016/C m·rad；(3)在横倾角30°～40°或进水角θf中较小者所围面积应不小于0.006/C m·rad；(4)复原力臂曲线在横倾角0°～进水角θf之间所围面积应不小于0.029/C m·rad；(5)复原力臂在横倾角30°处的值应大于或等于0.033/C m；(6)最大复原力臂应大于或等于0.042/C m；(7)满足天气衡准要求（同基本横准）。

最新船舶结构与货运题库第一套（20140525）1.下列____是保证船舶稳性的措施。

①排空压载水②压载舱全部打满③调平船舶，消除船舶初始横倾④货物纵向合理分布⑤货物紧密堆垛，防止大风浪航行中移位A．②③B．③⑤C．②~⑤D．①~⑤2. 以下有关开关舱时应注意的事项描述正确的是：①轨道应畅通无杂物②滚动式舱盖应先挂好牵引钢丝绳并注意检查舱口端止位器是否完好无损，开关舱动作迅速，以防盖板出轨③禁止站立在舱盖上，开舱时存放舱盖板端应无人④正确挂（脱）舱盖保险钩⑤吊放吊移式钢质舱盖时应确保挂钩挂妥，稳起稳落，盖板正下方不得站人A．①~④B．除①C．除②D．除③3.通风集装箱在船上堆装时，其端门应保持朝向____方向，以防止海浪的冲击和侵入。

A．船首B．船尾C．船舶左舷D．船舶右舷4. 生铁块等铸锭类钢材货物不当装载包括：A．要求做打底货B．因其不易移动，故任何情况下无需平舱C．货物积载应防止引起船舶重心过低D．可以考虑积载于船舶二层舱内5.船舶在配载时经校核发现稳性不足，最好通过____措施来调整。

A．垂向移动载荷B．加甲板货C．加压载水D．少装部分货物6. 对矿石专用船的特点，下述说法正确的是：①货舱容积相对较小②与其他种类船舶比货舱横舱壁数量相对较少③两舷舱壁上边设计成斜面型A．除③B．除①C．除②D．①~③7.水泥遇万分之一的糖类会失去凝固作用，食糖混入水泥不能食用，故水泥与食糖的配舱要求是：A．不相邻B．不同室C．不同舱D．不邻舱8.各类不同包装的货物应尽可能采用____，对于线性类货物多采用____。

A．自然隔票，自然隔票B．自然隔票，材料隔票C．材料隔票，自然隔票D．材料隔票，材料隔票9.船舶调整吃水差的方法有：①纵向移动载荷②垂向移动载荷③加排压载水A．①B．②C．③D．①③10. 某轮二层舱舱高3.0m，现装载S.F=1.2m3/t的杂货，高为2.4m，则二层甲板的局部强度：A．不满足要求B．满足要求C．不确定D．视货物密度而定11.重大件货物装载位置选定时，应考虑：①货物与船舶的安全②便于装卸和系固③便于使用船上重吊A.除③B.除①C.除②D.①~③12.当船体受总纵弯曲应力时，受力最大的一层甲板称：A．强力甲班B．舱壁甲板C．干舷甲板D．量吨甲板13.卸货时若卸一较轻的货引起船舶出现较大的横倾，则表明：A．船舶稳性过大B．船舶稳性过小C．货物过重D．装卸操作不当14. 下列集装箱的系固索具中，____能够防止集装箱倾覆。

第九章船舶稳性100题（2017）您的姓名： [填空题] *_________________________________您的学号： [填空题] *_________________________________1.经计算，重心在浮心之上，则船舶的稳性力臂（）。

[单选题] *A.为正B.为负C.为零D.以上均有可能(正确答案)2.船舶具有稳性的原因是（） [单选题] *A.船舶所受浮力的作用B.船舶所受重力的作用C.船舶自身具备的惯性作用D.船舶倾斜后所受的重力和浮力产生的力矩作用(正确答案)3.船舶重力作用线与倾斜后浮力作用线之间的垂直距离称为（）。

[单选题] *A.横稳心高度B.初稳心高度C.静稳性力臂(正确答案)D.重心高度4.船舶稳定平衡的主要特征是（） [单选题] *A.稳心在浮心之上，复原力矩大于零B.重心在稳心之上，复原力矩大于零C.重心在漂心之上，复原力矩大于零D.稳心在重心之上，复原力矩大于零(正确答案)5.当船舶重心与浮心重合时，横向微倾后的初稳性高度GM（）。

[单选题] *A.为正(正确答案)B.为负C.为零D.以上均有可能6.船舶横倾角小于10°~15°的稳性称为（），大于10°~15°的稳性称为()。

[单选题] *A.静稳性；动稳性B.初稳性；大倾角稳性(正确答案)C.大倾角稳性；动稳性D.完整稳性；破舱稳性7.船舶在实际运营过程中，应考虑到的稳性有（）。

①初稳性；②静稳性；③大倾角稳性；④动稳性；⑤横稳性；⑥纵稳性；⑦完整稳性 [单选题] *A.①③④B.①②③④C.①②③④⑤⑦(正确答案)D.①②③④⑤⑥⑦8.在初稳性高度计算公式GM=KM－KG中，KM表示（）。

[单选题] *A.稳心半径B.横稳心距船中距离C.横稳心距基线高度(正确答案)D.纵稳心距基线高度9.在研究初稳性时，船舶受外力作用发生小角度倾斜，则假定（）。

第七章船舶货运基础知识1、船型系数是表示 A 的无因次因数。

A.船体水下部分面积或体积肥瘦程度B.船体水上部分面积或体积肥瘦程度C.船体大小D. 船体全部体积肥瘦程度2、计算船型系数时所用的尺度为 D 。

A.周界尺度B. 最大尺度C. 登记尺度D.船型尺度3.船体中横剖面面积与 B 之比称为中横剖面系数A.船长×吃水B.船宽×吃水C.船宽×型深D.船宽×船4. C 又称排水量系数，其值大小表示水线下船体形状的肥瘦程度。

A水线面系数 B中横剖面系数C方形系数 D菱形系数5.登记尺度的用途是：BA计算船舶航海性能 B计算船舶总吨位和净吨位C确定泊位长度 D确定能否通过狭窄巷道的一句6.船舶的主尺度包括：CA.方型系数，水线面系数和中横剖面系数B.L/B、D/d、B/d等C.船长、船宽、型深和吃水D.船型尺度，最大尺度和登记尺度7.船舶尺度根据不同的用途和计量方法可分为：DA.船长、登记宽度、型深和吃水B.船长、型宽和型深C.船长、船宽、船深和吃水D.船型尺度、最大尺度和登记尺度。

8、已知某船船长L=148m，船宽B=28m,设计吃水d==8.0m,方形系数C b=0.7，则船舶在标准海水中的排水量为___C_。

A．22640.4t B．23206.4t C. 23786.6t D. 47360.0t9、已知某箱型驳船船长L=120m，船宽B=22.8m,设计吃水d==5.0m,方形系数C b为__C__。

A．0.6 B．0.8 C. 1.0 D. 条件不足，无法计算10、以下关于水线面系数C w、中横剖面系数C m、方形系数C b之间关系正确的是_C___。

A．C w= C b×C vp B．C b＞C vp×C w C. C b= C w×C vp D. C vp= C b×C w11.以下有关静水力参数表使用的说法，错误的是 A 。

船舶原理课后简答题答案第二章1.船舶营运中的船舶重力与重心，浮力与浮心如何确定？Xg=∑Pi*Xi/∑Pi=LCGYg=∑Pi*Yi/∑Pi=TCGZg=∑Pi*Zi/∑Pi=VCG(KG)2.船舶的静水力性能资料包括哪几类？各自包含哪些参数和曲线？查用时应注意哪些问题？船舶的静水力性能资料包括：静水力曲线图、载重标尺、静水力参数表三种。

静水力曲线图包括：排水量曲线、型排水体积曲线、浮心距船中距离、浮心距基线高度、水线面面积、浮心距船中距离、厘米吃水吨数、每厘米纵倾力矩曲线等。

载重标尺包括：船舶实际吃水、排水量、厘米吃水吨数、每厘米纵倾力矩、横稳心距基线高度等。

静水力参数表包括：排水量、厘米吃水吨数、每厘米纵倾力矩、横稳心距基线高度、浮心距基线高度、浮心距船中距离等查用时应注意：浮心纵向距中距，漂心纵向距中距离这两条曲线查取的横坐标厘米值是从船中起算的。

3.平均吃水的含义是什么？其大小受哪些因数的影响？船舶处于实际纵横倾或者存在船体变形状况下船舶的排水体积与某吃水下船舶正浮且无船体变形状况下的船舶的排水体积相同时，则该吃水值就为船舶的平均吃水。

跟不同船舶的浮态对应的首尾和船中吃水以及吃水差有关，同时还和漂心距中距离有关。

4、邦戎曲线与费尔索夫图谱有哪些用途？（P38-4）答：借助邦戎曲线可以计算出船舶在较大纵倾浮态（无横倾）下的型排水体积及其浮心的垂向和纵向位置。

费尔索夫图谱是用来计算船舶大纵倾浮态下的型排水体积和浮心纵向坐标。

5、载重线标志由哪几部分组成？勘划载重线标志的目的是什么？如何使用？（P38-5）答：载重线标志的组成：1、国际航行的船舶的载重线标志：1）甲板线，2）载重线圈及水平横线，3）各载重线，4）冰极标志；目的：用以限制最大船中吃水和确保船舶最小干舷；如何使用：不会。

第三章1、船舶稳性的分类有哪些？（P81-1）答：1、横稳性和纵稳性，2、初稳性和大倾角稳性，3、静稳性和动稳性，4、完整稳性和破舱稳性2、船舶有哪几种平衡状态？简述其特点。

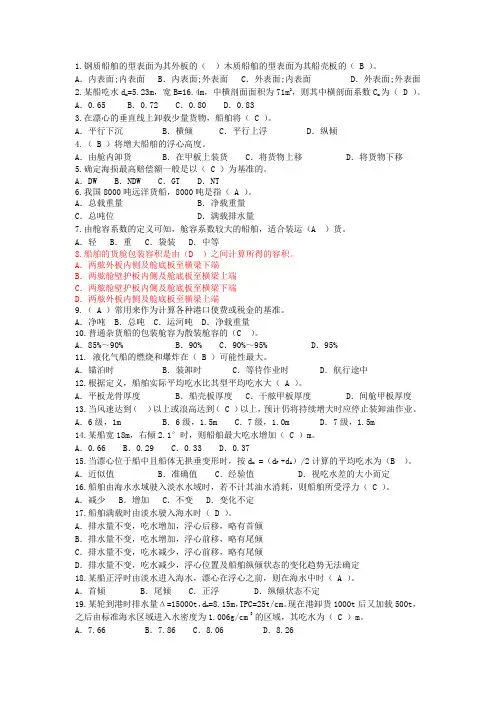

1.钢质船舶的型表面为其外板的（）木质船舶的型表面为其船壳板的（ B ）。

A．内表面;内表面 B．内表面;外表面C．外表面;内表面 D．外表面;外表面2.某船吃水d m=5.23m，宽B=16.4m，中横剖面面积为71m2，则其中横剖面系数C m为（ D ）。

A．0.65 B．0.72 C．0.80 D．0.833.在漂心的垂直线上卸载少量货物，船舶将（ C ）。

A．平行下沉 B．横倾C．平行上浮 D．纵倾4.（ B ）将增大船舶的浮心高度。

A．由舱内卸货 B．在甲板上装货 C．将货物上移 D．将货物下移5.确定海损最高赔偿额一般是以（ C ）为基准的。

A．DW B．NDW C．GT D．NT6.我国8000吨远洋货船，8000吨是指（ A ）。

A．总载重量B．净载重量C．总吨位D．满载排水量7.由舱容系数的定义可知，舱容系数较大的船舶，适合装运（A ）货。

A．轻B．重 C．袋装D．中等8.船舶的货舱包装容积是由（D ）之间计算所得的容积。

A．两舷外板内侧及舱底板至横梁下端B．两舷舱壁护板内侧及舱底板至横梁上端C．两舷舱壁护板内侧及舱底板至横梁下端D．两舷外板内侧及舱底板至横梁上端9.（ A ）常用来作为计算各种港口使费或税金的基准。

A．净吨 B．总吨 C．运河吨 D．净载重量10.普通杂货船的包装舱容为散装舱容的（C ）。

A．85%～90% B．90%C．90%～95% D．95%11.液化气船的燃烧和爆炸在（ B ）可能性最大。

A．锚泊时B．装卸时C．等待作业时D．航行途中12.根据定义，船舶实际平均吃水比其型平均吃水大（ A ）。

A．平板龙骨厚度 B．船壳板厚度C．干舷甲板厚度 D．间舱甲板厚度13.当风速达到（）以上或浪高达到（ C ）以上，预计仍将持续增大时应停止装卸油作业。

A．6级，1m B．6级，1.5m C．7级，1.0m D．7级，1.5m14.某船宽18m，右倾2.1°时，则船舶最大吃水增加（ C ）m。
