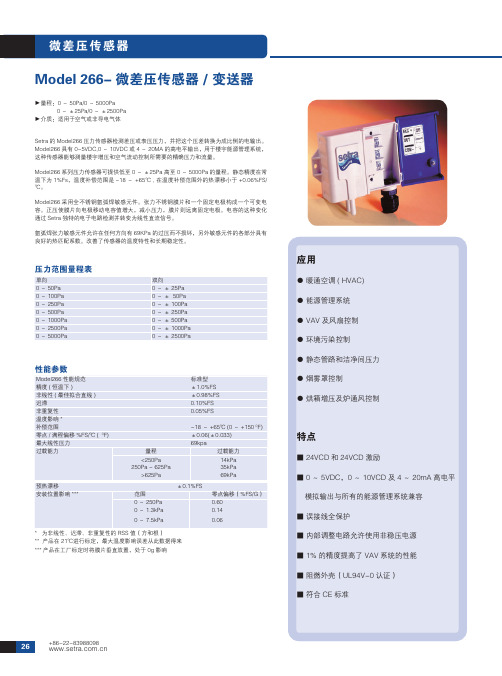

+86-22-83988098Model -微差压传感器/变送器▲量程：0～50Pa/0～5000Pa 0～±25Pa/0～±2500Pa ▲介质：适用于空气或非导电气体Setra 的Model266压力传感器检测差压或表压压力，并把这个压差转换为成比例的电输出。
Model266具有0-5VDC,0～10VDC 或4～20MA 的高电平输出，用于楼宇能源管理系统，这种传感器能够测量楼宇增压和空气流动控制所需要的精确压力和流量。
Model266系列压力传感器可提供低至0～±25Pa 高至0～5000Pa 的量程。
静态精度在常温下为1%Fs，温度补偿范围是-18～ +65℃, 在温度补偿范围外的热漂移小于+0.06%FS/ ℃。
Model266采用全不锈钢氩弧焊敏感元件。
张力不锈钢膜片和一个固定电极构成一个可变电容。
正压使膜片向电极移动电容值增大，减小压力，膜片则远离固定电极。
电容的这种变化通过Setra 独特的电子电路检测并转变为线性直流信号。
氩弧焊张力敏感元件允许在任何方向有69KPa 的过压而不损坏，另外敏感元件的各部分具有良好的热匹配系数。
改善了传感器的温度特性和长期稳定性。
* 为非线性、迟滞、非重复性的RSS 值（方和根）** 产品在21℃进行标定，最大温度影响误差从此数据得来***产品在工厂标定时将膜片垂直放置，处于0g 影响+86-22-83988098* 工作温度限制仅对电子器件而言，压力介质温度可以更高或更低* 采用50KΩ负载进行标定，可在负载≥50KΩ时工作** 零点输出：厂家设定在±50mV(可选±25mV)***满量程输出：厂家设定在±50mV(可选±25mV)* 工厂标定时采用250Ω负载，24VDC 电源** 零点输出：厂家设定在±0.16mA(可选±0.08mA) ***满量程输出：厂家设定在±0.16mA(可选±0.08mA)订购指南(Model 选型代码表)例如：产品代码为2661100LD11T1C,表示266的量程为0-100pa,单向输出为4-20mA,接线端子连接,精度为±1.0%。
Temperature FunctionWORLD CLASSPERFORMANCESensata Technologiesoffers a wide range ofsensing solutions forpressure applications ofevery kind. By focusingour unparalleledengineering and manu-facturing expertise onyour needs, we willmeet the highestexpectations of all -your own.Sensata Technologiesis the world’s leadingsupplier of sensors andcontrols across a broadrange of markets andapplications.WORLD CLASS PERFORMANCE The CP Series’ pressure transducers with their proven ceramiccapacitive technology have been on the market for many years.Our large portfolio with a variety of mechanical and electrical connec-tions creates a broad range of combination possibilities.50.5 (2)73.8 max (2.9)57.9 max (2.3)35.6 max (1.8)ø 24.3 (0.96)8.2 (0.3)3.6 (0.14)40.2 (1.6)30.4 (1.2)Sensata Technologies is the world’s leading supplier of sensors and controls across a broad range of markets and applications.WORLD CLASS 65.0 (2.56)45.6 (1.8)23.9 (0.94)Pressure outputGroundSupply voltageThermistor outputFeatures and benefits• Hermetic pressure sensors with multiple Input/Output options • High accuracy and repeatability • Multiple standard and custom ports • Outstanding EMC performance and high dielectric strengthTypical applications• Air conditioning• Alternative energy management • Compressors and pumps • Hydraulics and pneumatics• Processing control and automation • Vending machinesWORLD CLASS PERFORMANCE The CH Series’ pressure transducers are ideally suited for the most demanding industrial applications. This innovative product is hermetic but not oil-filled and boasts case isolation up to 1800 V.Ground57.2 (2.25)Aø 31.8 (1.25)Power terminalAOuput terminalø 27.4 (1.08)Sensata Technologies is the world’s leading supplier of sensors and controls across a broad range of markets and applications.Technical specificationsWORLD CLASS PERFORMANCE The PP Series’ pressure transducers allow for the best control in an industrial system. A piezo-resistive technology has been selected, whereby the strain gauges are glass fused onto a metal membrane and hermetically sealed.Small Form Factor 30.1 (1.19)ø 13 (0.51)31.7 (1.25)30 m a x (1.18)40 max (1.58)28 (1.10) 26.8 max (1.06)ø 6 (0.24)Sensata Technologies is the world’s leading supplier of sensors and controls across a broad range of markets and applications.WORLD CLASS PERFORMANCE The most accurate technologies for a true Differential Pressure Sensor are Micro-Electro-Mechanical-Systems (MEMS). Our patented MEMSproducts offer the best-value solutions for differential pressure applications.23 (0.9)ø 6 (0.24)23 (0.9)ø 8 (0.32)20 (0.8)71 (2.8)12.6 (0.5)Supply Voltage GroundOutput signal6 (0.24)Sensata Technologies is the world’s leading supplier of sensors and controls across a broad range of markets and applications.Seal material compatibility guideSeal material Media compatibility (please contact Sensata for more information)Maximum seal temperature range*petroleum oils, lubricants, detergent solutionssteam soaps, polar solvents, brake fluid, acetone Skydrol TM chlorinated solvents, oils, fuels, air Pressure connections(please contact Sensata for other connections)27.6 (1.09)Packard Metri-PackAMP MQS - 3 pins 1/4” - 18 NPTF male1/8” - 27 NPTF male1/4” SAE female flare with deflator (7/6” - 20 UNF - 2B)ø 17 (0.67)Electrical connections(please contact Sensata for other connections)16.4 (0.65)23.5 (0.95)34.4 (1.35)DIN 7258519.6 (0.77)ø 23.6 (0.93)12.9 (0.51)26.4 (1.04)34.1 (1.34)3/8” - 24 UNF male1/4” - 19 BSPT male25.1 (0.99)20 (0.79)10.9 (0.43)7 (0.28)14.5 (0.57)24.3 (0.96)9.8 (0.39)14.5 (0.57)8.9 (0.35)VDA13.8 (0.54)27.1 (1.07)7/16” - 20 UNF maleHex 17.5 (0.69)14.6 (0.58)Hex 17.5 (0.69)11.4 (0.45)Hex 15.7 (0.62)9.5 (0.38)M12 x 1 maleM12 x 1.5 maleM14 x 1.5 male13.7 (0.54)16.2 (1.48)11.3 (0.45)10.3 (0.41)9.8 (0.39)M10 x 1.25 female M18 x 1.5 male 10 (0.39)Hex 14 (0.55)12.7 (0.5)14 (0.55)12 (0.47)12 (0.47)6.9 (0.27)13.2 (0.84)12 (0.47)15.5 (0.6)18 (0.71)19.3 (0.76)19.9 (0.78)14.3 (0.56)11.1 (0.44)17.5 (0.69)6.4 (0.25)Hex 15.9 (0.63)12.7 (0.5)9.2 (0.36)Note: Dimensions are shown in mm (inches)Note: Dimensions are shown in mm (inches)10.6 (0.42)12.7 (0.5)15.3 (0.6)10.3 (0.41)Yazaki10.4 (0.41)21.8 (0.96)RD22.3 (0.88)70.1 (2.76)Sensata Technologies Holland B.V. Kolthofsingel 87602 EM ALMELOThe NetherlandsPhone: +31 546 879555Fax:+31 546 870535 Important Notice: Sensata Technologies (Sensata) reserves the right to make changes to or discontinue any product or service identified in this publication without notice. Sensata advises its customers to obtain the latest version of the relevant information to verify, before placing any orders, that the information being relied upon is current. Sensata assumes no responsibility for infringement of assistance or product specifications since Sensata does not possess full access concerning the use or application of customers' products. Sensata also assumes no responsibil-ity for customers' product design.。

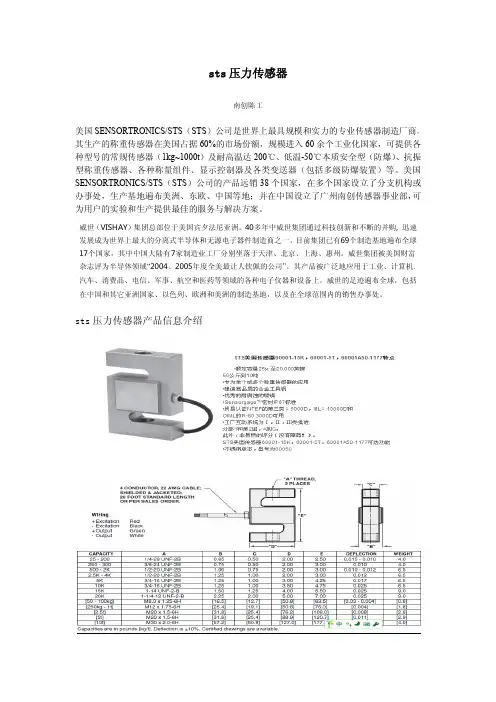

sts压力传感器南创陈工美国SENSORTRONICS/STS（STS）公司是世界上最具规模和实力的专业传感器制造厂商，其生产的称重传感器在美国占据60%的市场份额，规模进入60余个工业化国家，可提供各种型号的常规传感器（1kg~1000t）及耐高温达200℃、低温-50℃本质安全型（防爆）、抗振型称重传感器、各种称量组件、显示控制器及各类变送器（包括多级防爆装置）等。
美国SENSORTRONICS/STS（STS）公司的产品远销38个国家，在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。
威世（VISHAY）集团总部位于美国宾夕法尼亚洲。
40多年中威世集团通过科技创新和不断的并购,迅速发展成为世界上最大的分离式半导体和无源电子器件制造商之一。
目前集团已有69个制造基地遍布全球17个国家，其中中国大陆有7家制造业工厂分别坐落于天津、北京、上海、惠州。
威世集团被美国财富杂志评为半导体领域“2004、2005年度全美最让人钦佩的公司”。
其产品被广泛地应用于工业、计算机、汽车、消费品、电信、军事、航空和医药等领域的各种电子仪器和设备上。
威世的足迹遍布全球，包括在中国和其它亚洲国家、以色列、欧洲和美洲的制造基地，以及在全球范围内的销售办事处。
sts压力传感器产品信息介绍以上sts压力传感器内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12Sensortroncs广州南创传感器事业部检定规程》我们如何去选择品牌称重传感器？怎样去决定他的性价比，对于很多企业主来说是很困难的。
下面我们讲一下如果去选择sts压力传感器？有哪些主要因素？sts压力传感器用于地磅，汽车衡，实验机等很多方面，它可以安装在机械底盘上的固定和传送轴上，它对末端轴所起到的作用是一个压力敏感元件和负载的功能。

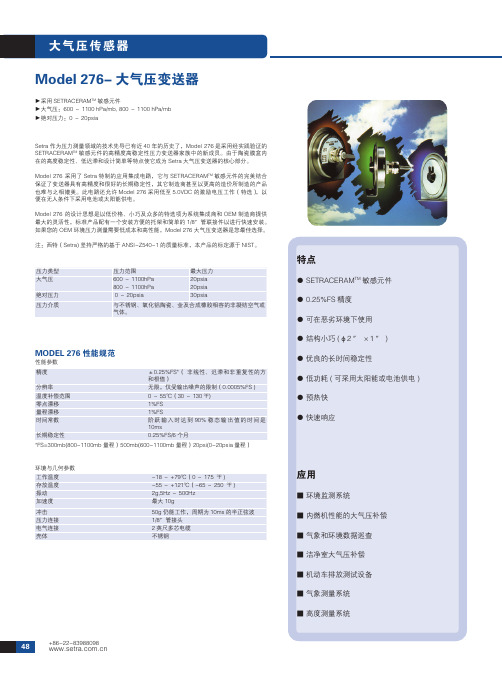

+86-22-83988098Model -大气压变送器▲采用SETRACERAM TM 敏感元件▲大气压：600～1100 hPa/mb, 800～1100 hPa/mb ▲绝对压力：0～20psia Setra 作为压力测量领域的技术先导已有近40年的历史了，Model 276是采用经实践验证的SETRACERAM TM 敏感元件的高精度高稳定性压力变送器家族中的新成员。
由于陶瓷膜盒内在的高度稳定性、低迟滞和设计简单等特点使它成为Setra 大气压变送器的核心部分。
Model 276 采用了Setra 特制的应用集成电路，它与SETRACERAM TM 敏感元件的完美结合保证了变送器具有高精度和很好的长期稳定性，其它制造商甚至以更高的造价所制造的产品也难与之相媲美。
此电路还允许Model 276采用低至5.0VDC 的激励电压工作（特选），以便在无人条件下采用电池或太阳能供电。
Model 276 的设计思想是以低价格、小巧及众多的特选项为系统集成商和OEM 制造商提供最大的灵活性，标准产品配有一个安装方便的托架和简单的1/8″管联接件以进行快速安装。
如果您的OEM 环境压力测量需要低成本和高性能，Model 276 大气压变送器是您最佳选择。
注：西特（Setra)坚持严格的基于ANSI-Z540-1的质量标准，本产品的标定源于NIST。
MODEL 性能规范性能参数*FS=300mb(800-1100mb 量程）500mb(600-1100mb 量程）20psi(0-20psia 量程） 环境与几何参数*为了获得最佳性能，负激励端或负输出端两者之一应联到壳体上，在工厂对变送器进行标定时将负激励端接壳体。
在25VDC条件下，所有信号端接在一起对壳体地的绝缘电阻≥100MΩ特选项性能规范改变数不另行通知订货指南某些特选项有最小订货量限制。
订购Model 276 请指明：压力范围、电气输出、激励电压和希望的特选项。
Model 0 - -压力传感器▲适用于腐蚀性液体或气体▲表压和绝对压力PSI 量程西特 ( Setra ) Model 205-2 是专为精确测量与不锈钢相容的气体或液体压力而设计的压力传感器。
输出直流信号不需要另外附加信号与调节器，并且具有卓越的稳定性，高精度和快速动态响应等优良性能。
可靠的电路，以及西特专利的可变电容传感技术，使Model 205-2结构设计简洁。
一片17-4PH 不锈钢膜片和一个绝缘电极组成了一个可变电容，随着压力增加，电容减少。
Setra 独特的电路检测电容的变化并将其转换成直流信号。
压力范围注：Setra 坚持严格的质量标准ANSI-Z540-1。
此产品的标定源于NIST。
直流输出此设计保证了传感器在极限温度条件下具有低迟滞和可靠的稳定性。
Model 0 - 性能规范* 精度是非线性，迟滞和非重复性的RSS 值。
**这些性能参数是在70 0F 的温度条件下标定的，最大的温度误差通过这些数据计算。
* 工作温度的限制仅对电子元件而言, 压力介质温度可以更高或更低。
机械参数电气参数环境参数* 采用50K 的负载进行标定**零点输出，出厂设置在±50mV **满程输出，出厂设置在±50mV注意：在零压下，名义上输出导线的电压都高于激励电源负极1.6VDC。
激励负极或输出负极两者之一可以接到壳体(地)，但是两个不能同时接到壳体。
出厂时以激励负极接壳体(地)为标定。
注意：氢气与17-4PH不锈钢不相容。
特选项订购指南例:订购Model 205-2, 25PSIA. 特选#710表示：25PSIA 绝对压力量程，精度为0.073%FS。
外形图底视图。
美国美特斯MTS传感器主要作用及特点人们为了从外界获取信息，必须借助于感觉器官。
而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。
为适应这种情况，就需要传感器。
因此可以说，传感器是人类五官的延长，又称之为电五官。
新技术革命的到来，世界开始进入信息时代。
在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。
在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或zui佳状态，并使产品达到的质量。
因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。
在基础学科研究中，传感器更具有突出的地位。
现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到fm的粒子世界，纵向上要观察长达数十万年的天体演化，短到 s的瞬间反应。
此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。
显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。
许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。
一些传感器的发展，往往是一些边缘学科开发的先驱。
美国MTS传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。
可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。
由此可见，传感器技术在发展经济、推动社会进步方面的重要作用，是十分明显的。
世界各国都十分重视这一领域的发展。
相信不久的将来，传感器技术将会出现一个飞跃，达到与其重要地位相称的新水平。

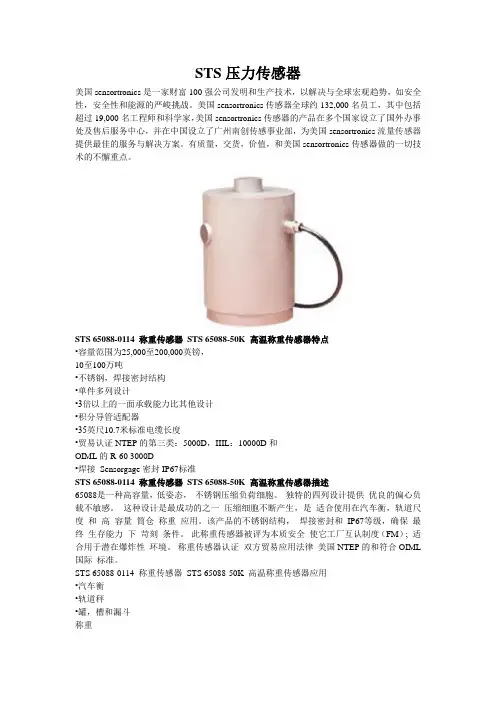

STS压力传感器美国sensortronics是一家财富100强公司发明和生产技术，以解决与全球宏观趋势，如安全性，安全性和能源的严峻挑战。
美国sensortronics传感器全球约132,000名员工，其中包括超过19,000名工程师和科学家，美国sensortronics传感器的产品在多个国家设立了国外办事处及售后服务中心，并在中国设立了广州南创传感事业部，为美国sensortronics流量传感器提供最佳的服务与解决方案。
有质量，交货，价值，和美国sensortronics传感器做的一切技术的不懈重点。
STS 65088-0114 称重传感器STS 65088-50K 高温称重传感器特点•容量范围为25,000至200,000英镑，10至100万吨•不锈钢，焊接密封结构•单件多列设计•3倍以上的一面承载能力比其他设计•积分导管适配器•35英尺10.7米标准电缆长度•贸易认证NTEP的第三类：5000D，IIIL：10000D和OIML的R-60 3000D•焊接Sensorgage密封IP67标准STS 65088-0114 称重传感器STS 65088-50K 高温称重传感器描述65088是一种高容量，低姿态，不锈钢压缩负荷细胞。
独特的四列设计提供优良的偏心负载不敏感。
这种设计是最成功的之一压缩细胞不断产生，是适合使用在汽车衡，轨道尺度和高容量筒仓称重应用。
该产品的不锈钢结构，焊接密封和IP67等级，确保最终生存能力下苛刻条件。
此称重传感器被评为本质安全使它工厂互认制度（FM）; 适合用于潜在爆炸性环境。
称重传感器认证双方贸易应用法律美国NTEP的和符合OIML 国际标准。
STS 65088-0114 称重传感器STS 65088-50K 高温称重传感器应用•汽车衡•轨道秤•罐，槽和漏斗称重美国Sensortronics(STS)传感器sensortronics S型称重传感器61121: 60001A300-1177 300lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761122: 60001A500-1177 500lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761123: 60001A750-1177 750lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761124: 60001A1000-1177 1000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761125: 60001A1500-1177 1500lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP67STS 65088-0114 称重传感器STS 65088-50K 高温称重传感器其它相关产品：以上是美国Sensortronics详细信息，如果您对STS 65088-0114 称重传感器的价格、STS 65088-50K 高温称重传感器厂家、STS 65088-0114 称重传感器型号、美国Sensortronics图片有什么疑问，请联系我们中国正式一级总代理获取STS 65088-0114,STS 65088-50K最新信息。
