YHC1煤矿用本安型数据采集仪参数

矿山压力监测系统编辑：山东恒安电子科技有限公司YHJ60型单体支柱工作阻力监测系统（矿用本安型数字压力计）矿山压力监测系统产品简介：YHJ60矿用本安型压力记录仪，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。

它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。

它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。

一、主要技术指标1、工作电压：由4节额定电压1.5V的1号东芝R20S干电池串联,最大开路电压6.6V；最大短路电流不大于1.2A。

2、工作电流：<=55mA3、记录仪精确度等级：2.0级4、量程：0－60MPa。

5、引压孔直径Ø10。

6、显示方式：LED数字显示。

7、通信方式：红外无线通讯。

8、存储数据量：8Kbyter。

9、工作时间：每5分钟唤醒工作，其余时间进入休眠省电状态。

使用时间大于8个月。

二、工作原理及结构1、YHJ60矿用本安型压力记录仪、YHC1煤矿用本安型数据采集仪、数据传输适配器、计算机数据处理系统四部分组成数字综采压力监测系统记录仪具有一个压力测孔,测量通道数1点,连续记录在记录仪计内，一个工作面可布置1—16个分机，可使用一台采集器进行采集，采集器携带至井上后通过串口将数据自动地传送到PC计算机处理。

记录仪可现场通过按键唤醒，同时可增光照唤醒功能，唤醒后显示当前采集压力。

三、操作说明1、记录仪的安装记录仪可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到记录仪的测压孔上。

安装方式：掉挂或固定安装2、显示当前压力显示当前压力可以通过遥控器的显压功能实现，也可以通过记录仪上的按钮实现。

绿灯亮时，显示1号通道的压力（单位：MPa），红灯亮时，显示的即为2号通道的压力，3秒后自动关断电源。

YHL500矿用本安型超声波流量计
YHL500矿用本安型超声波流量计是用于煤矿井下管道流量的测定，可对水流数据进行自动测量、自动记录的自动化设备。

技术参数
防爆型式：矿用本质安全型，标志为“ExibⅠMb”
工作电源：额定工作电压DC 18 V，工作电流：≤200 mA
测量对象：管道内液体流量：35～500 m3/h
测量精度：误差：示值误差：≤±1%（F.S.），重复性：≤1%
流量计功能：流量计具有4个按键，具有采集管道内水流量并通过60 mm ×20 mm液晶屏显示的功能
信号输出
4-20 mA电流：输出流量值，对应值0～500 m3/h，负载阻抗0～250 Ω
RS485：波特率4800 bps，传输距离不大于1 km
电池参数：时钟电路供电采用一节一次性锂-二氧化锰纽扣电池CR 2025 3 V/150 mAh，电池本安参数：Uo：3.7 V，Io>：1.3 A
外形尺寸
主机：319×160×72 (mm)
外夹式探头：90×41×45 (mm)
插入式探头：215×58×80 (mm)
重量：YHL500(A)约3.5 kg，YHL500(B)约5 kg。

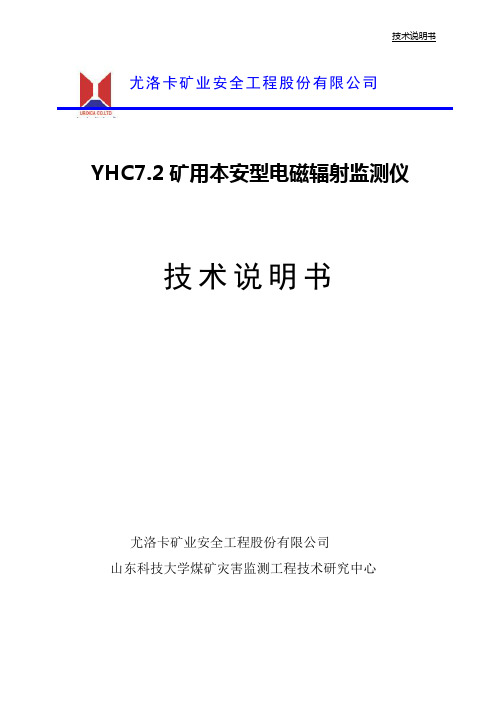

技术说明书尤洛卡矿业安全工程股份有限公司YHC7.2矿用本安型电磁辐射监测仪技术说明书尤洛卡矿业安全工程股份有限公司山东科技大学煤矿灾害监测工程技术研究中心一、电磁辐射监测仪的组成电磁辐射监测仪是一种便携式监测仪，其组成包括：（1）YHC7.2-Z矿用本安型电磁辐射监测仪主机（2）YHC7.2-T矿用电磁辐射接收天线工作人员携带监测仪主机及接收天线在测点监测，监测主机将数据存储在仪器中，监测完成后，连接上位机，可将数据导出，利用软件进行分析。

监测仪的监测指标主要为：电磁波强度极大值、电磁波强度平均值、电磁波脉冲数。

电磁波强度主要反映了被测对象的辐射强度，脉冲数主要反映了被测对象的辐射频次。

电磁辐射数据分析软件可进行数据的接收、存储、数据查看、曲线分析、报表，实现数据的预警和形式分析。

该软件包含系统设置、数据采集、数据分析、数据库操作四个模块。

数据分析主要包括原始数据曲线、同一测点不同时间的曲线、同一天不同测点曲线、数据查询功能，曲线功能丰富形象。

二、特点1. 便携式设计便于移动监测2. 精度高，灵敏度高，响应快速3、充分补偿的频率响应，提供最精确的监测结果4、接收天线中心频率多档可调，可捕捉测点附近电气设备所产生电磁波信号的频率特征，用软件算法去除干扰信号；5、电磁辐射监测仪采用先进的处理器，可视化窗口，人性化界面操作；6、电磁辐射监测仪可在现场实时观测电磁辐射信号波形图。

三、滤噪功能电磁辐射监测最关键的技术之一就是滤噪技术，如果被测环境复杂，测点附近有各种施工设备，那么各设备在工作时都会产生电磁辐射信号，若不去除噪声信号，就无法保证信号的真实性。

YHC7.2矿用本安型电磁辐射监测仪具有滤噪功能。

滤噪原理是利用监测仪捕捉电气设备的电磁辐射固有频率，然后采用软件算法从频率上滤除噪声信号。

1、监测前查看测点范围内是否有大型电气设备。

若有，打开监测仪的滤噪功能；2、将监测仪设置在测试模式，调节天线上的波段开关，依次从1档到5档，观察每一档信号的波形图、强度平均值，选取强度平均值最大的那一档，该档的监测值就是噪声源的噪声特征；3、将噪声源的噪声特征输入监测仪；4、监测仪在监测时会自动滤除该噪声源的电磁辐射噪声。

YHJ-100J矿用本安型激光测距仪使用手册YHJ-100J矿用本安型激光测距仪说明书警告：严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！严禁井下打开仪器！一、产品特点1.100米距离量程、1毫米的分辨率2. ±1.5毫米高精度3. 距离、面积和体积轻松计算4. 勾股定理计算功能、三角形测量功能5. 连续测量、最大/最小数测量6. 放样测量、长度累加测量、倾斜角测量7. 底部、顶部和延伸测量切换8. 自动关机功能、背光灯显示10. 高防护等级二、电源要求防爆型式：矿用本质安全型，防爆标志：ExibI Mb。

防护等级：IP54；电池名称型号：AA干电池；安装/更换电池（请见图示A）三、基本结构 (见图B)1- （开启/测量）键2- 蓝牙/定时键3- 面积/体积键4- 单次/连续测量键5- 加（＋）键6- 存储键7- 测量基准边键8- 倾角测量和放样测量9- 间接测量键（勾股定理）10- 减（－）键11- 背光灯/单位转换12 - 清除/关机键四、LCD显示屏（请见图示C）1- 激光开启2- 测量基准边（前沿）3- 测量基准边（后沿)4- 多种测量功能面积测量体积测量单次利用勾股定律测量双次利用勾股定律测量5- 单次距离测量6- 电池电量7- 历史记录数8- 仪表错误警告9- 连续测量和最大/最小测量10-第一次测量值显示行11-第二次测量值显示行12-计算结果或主显示行五、初次操作与设置1、开机与关机开启仪器和激光。

较长时间按键关闭仪器3分钟后无操作仪器自动关闭。

2、清除键最后一个指令被取消或清除显示，在历史存储浏览模式下同时按存储键和清除键将清除所有历史数据。

3、测量基准边的设置（见图示D）仪器默认的基准边设置是后沿。

按键：下一个测量将以前沿为测量基准边，改变测量基准边时会有不同蜂鸣声提醒。

重新开机后测距基准边会回到默认值。

4、显示屏背光显示图D按背光灯/单位键，显示屏背光照明将开启或关闭。

适用于单体液压支柱压力检测YHY60(A)矿用本安型数字压力计（单体支柱检测仪）使用说明书山东省尤洛卡自动化装备股份有限公司出版日期：2008年8月提醒用户：在使用本仪器之前，请认真阅读使用说明书！！安全提示：井下严禁开盖更换电池！YHY60(A)型矿用单体支柱检测仪用于煤矿井下单体液压支柱工作阻力检测和记录。

它由单片计算机控制，集数字显示、存储、时钟、数字通讯等多功能为一体，具有体积小、精度高、操作方便、功耗低、携带方便等优点。

该数据采集器内含具有掉电保护的大容量数据存储器，可检测20个测区5000个压力数据，并可连续记录4天数据。

特有的低功耗设计可使用干电池（5号）或充电电池供电。

YHY60(A)矿用单体检测仪结构图。

图1 测量系统的组成示意图二、数据采集器的主要功能：1、检测功能可设置20个测区，每个测区可检测250个单体支柱的数据。

用户可自己设置使用一个或多个测区。

测区可以是一个工作面或工作面的一条测线。

2、记录功能可连续记录单体支柱4天的数据。

3、LCD点阵液晶显示器，用于显示数据、提示信息、系统信息。

4、全日历时钟显示，与记录数据自动对应。

5、具有掉电保护的非易失数据存储器，取出电池后数据不丢失。

6、电源自动关断，3分钟无操作自动关闭电源。

7、电池低电压指示。

8、内置通讯接口，具有与计算机通讯功能。

三、主要技术指标（一）传感器1、量程0——50MPa （过载50%）2、精度 1.5%（二）数据采集器1．检测量程0 —50 MPa2．显示分辨率0.1 MPa3．存储容量32KB4．通讯方式RS232C（异步）8位数据，1位起始位，1位停止位。

5．防爆标志Exibl6．电源DC 6V （4节5号电池）7．工作电流检测状态40 MA记录状态4MA8．体积14cm×8.5cm×4cm9．重量420克四、使用说明1．结构正面图背面图2．操作键盘说明（1）ON 电源开。

（2）OFF 电源关。

安装、使用本产品前请认真阅读本使用说明书！KBA12-2型矿用本质安全型摄像仪使用说明书北京天地玛珂电液控制系统有限公司目录1 概述 (3)2 环境条件 (3)3 主要技术参数 (3)4 工作原理 (5)5 摄像仪的主要结构特征 (5)6 接线及使用操作方法 (5)7 使用和维护 (13)8 注意事项 (13)9 运输和贮存 (13)10 装箱文件及附件 .....................................................................................................错误！未定义书签。

KBA12-2型矿用本质安全型摄像仪使用说明书1 概述本说明执行Q/TM-63-2010《KBA12-2型矿用本质安全型摄像仪企业标准》，以及GB3836-2000的相关规定。

KBA12-2型矿用本质安全型摄像仪(以下简称摄像仪)适用于煤矿井下。

2 环境条件2.1 摄像仪应能在下列条件下正常工作：a)环境温度：0～+40℃；b)最大平均相对湿度：95%RH(25℃)；c)大气压力：80kPa～106kPa；d)无显著振动和冲击的场合；e)无破坏绝缘的腐蚀性气体场合；f)煤矿井下含有甲烷等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2.2 摄像仪应能承受的最恶劣的贮运条件：a)高温：60℃；b)低温：-40℃；c)最大平均相对湿度：95%(25℃)；d)振动：50m/s2；e)冲击：500m/s2。

3 主要技术参数3.1 防爆类型及防爆标志防爆类型：矿用本质安全型。

防爆标志：Ex ib I 。

3.2 型号意义3.3 主要技术参数3.3.1 输入电压为直流12V。

3.3.2 质量：3kg 。

3.3.3 外形尺寸：135*130*68（mm*mm*mm*）。

外形尺寸图：产品列表：代号尺寸（mm ） 备注 L1 L2 L3 L4 L5 L6d1 d2 TMDSXY(KBA12)[KBA12]141 130110 70 217.84811 80产品辅件 矿用本质安全型摄像仪安装架外形尺寸图：4 工作原理该摄像仪主要工作是采集工作面视频图像，并通过以太网发送到主机或者监视器。

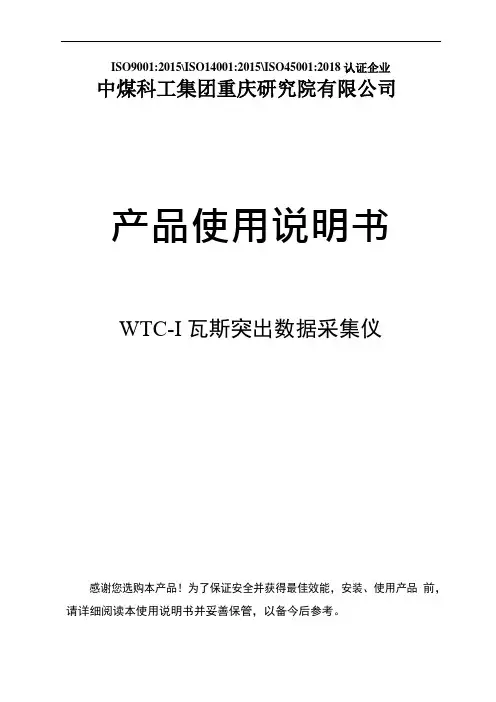

ISO9001:2015\ISO14001:2015\ISO45001:2018 认证企业中煤科工集团重庆研究院有限公司产品使用说明书WTC-I 瓦斯突出数据采集仪感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

警示语：1）使用或维修时不得改变本安电路和与本安电路有关的元器件的型号、规格和参数！2）不得改变电路中电器元件规格型号及参数！3）应固定人员使用，严格按使用说明书操作使用，非专业人员不得擅自打开仪器后盖！4）在井下和有爆炸危险环境中严禁打开仪器外壳！执行标准：GB 3836-2010Q/MKC 1388-2017版本号：Ver 1.4出版日期：2019 年 10 月目次1概述 (1)2结构和配置 (见附录A) (1)3技术特性 (1)4使用和操作 (2)5故障分析与排除 (7)6运输贮存 (7)7开箱及检查 (8)8产品资质编号 (8)附录A 采集仪结构示意图 (9)附录B 结构和配置及连结框图 (10)附录C 钻屑瓦斯解吸指标预测方法简介 (11)附录D 打印机使用说明 (12)IWTC-I 瓦斯突出数据采集仪产品使用说明书1概述1.1产品特点WTC-I 瓦斯突出数据采集仪(以下简称采集仪)是一种便携式矿用本质安全型仪器。

采集仪主要用于测定煤与瓦斯突出预测预报参数(配套YHC10 矿用本安型数据采集仪使用，以下简称 YHC10)。

采集仪具有背光液晶显示、功能符号提示、电池电量和数据无线实时传输等功能。

1.2主要用途及适用范围；具有体积小、重量轻、操作简单、性能可靠、防采集仪主要用于测定钻屑瓦斯解吸指标K1潮防尘等优点，是煤矿防止瓦斯灾害不可缺少的一种先进装备。

1.3品种、规格便携式本质安全型仪器。

1.4型号的组成及其代表意义W T C–I设计序号采集仪突出瓦斯1.5防爆类型及防爆标志防爆类型：矿用本质安全型；防爆标志：ExibⅠMb。

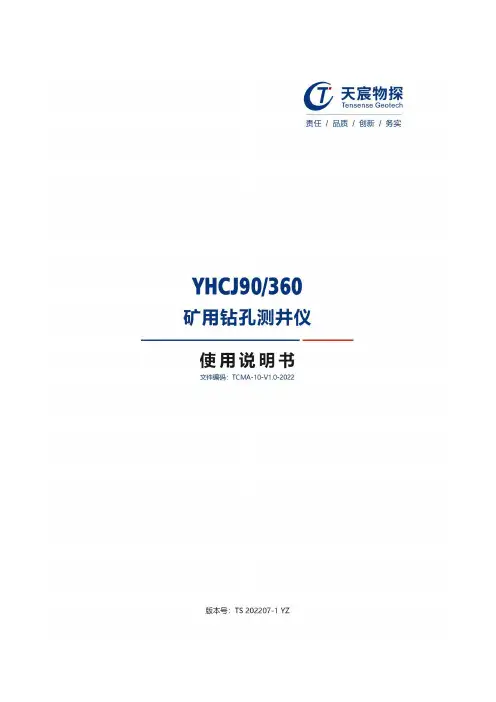

使用须知敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！警告：非专业人员不得擅自开盖！严禁将带磁性的物品与产品接触！维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！严禁使用本说明书规定外的电池！本安关联产品不得随意与其它未经检验的设备连接！USB接口严禁在井下使用！电池组充电应在井上安全场所进行，严禁在井下进行充电！执行标准：DZ/T0080-2010、MT523-1995执行标准：GB3836.1-2010GB3836.4-2010执行标准：MT209-1990，MT210-1990执行标准：Q/TCMA10-2022目录目录 (2)第一章仪器简介 (1)1.1简介 (1)1.2主要用途 (1)1.3产品类型与规格 (2)1.3.1产品型号及说明 (2)1.3.2产品组成与关联 (2)1.4产品使用环境条件 (3)1.5安全使用要求 (4)1.6结构特征和工作原理 (4)1.7主要技术特性 (8)第二章现场采集操作 (11)2.1钻孔准备 (11)2.2技术人员配备 (11)2.3设备连接 (11)2.4设备操作 (13)2.4.1开机自检 (13)2.4.2参数设置 (13)2.4.3图像采集 (15)2.4.4伽马曲线 (15)2.4.5文件管理 (16)2.4.6时间校准 (18)第三章软件分析操作 (19)3.1软件安装 (19)3.2打开文件 (19)3.3岩性描述 (22)3.3.1产状量取 (22)3.3.2缝宽量取 (23)3.3.3矩形体面积量取 (24)3.3.4多边形面积量取 (24)3.3.5测井曲线标识 (25)3.4轨迹分析 (27)3.5报告生成 (29)3.5.1打印设置 (29)3.5.2打印预览 (30)3.5.3报告生成 (30)第四章维护保养、使用注意事项 (32)第五章包装、运输、贮存 (33)5.1包装 (33)5.2运输 (33)5.3贮存 (33)第六章开箱检查及售后服务 (34)6.1开箱检查 (34)6.2售后服务 (34)第一章仪器简介1.1简介YHCJ90-360矿用钻孔测井仪是一款对钻孔进行全面检测的高科技设备，产品集钻孔拍照、窥视(录像)、成像、轨迹测量和自然伽马检测等功能于一体，一次测试，完成以前五次测试的工作量，同时可以获取钻孔动态录像视频、局部高清照片、全孔壁展开平面图、钻孔空间轨迹和煤岩识别，高效快捷。

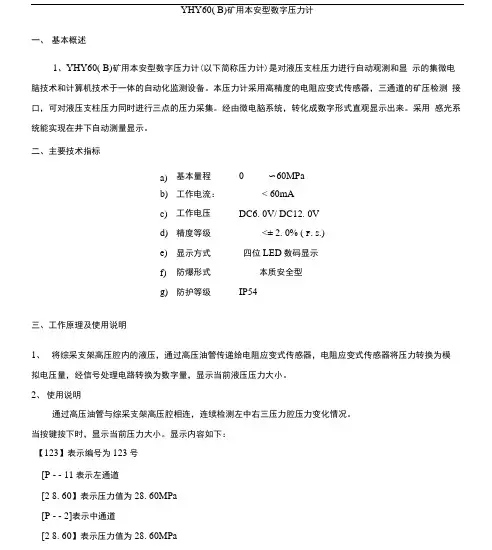

YHY60( B)矿用本安型数字压力计
一、基本概述
1、YHY60( B)矿用本安型数字压力计(以下简称压力计)是对液压支柱压力进行自动观测和显示的集微电脑技术和计算机技术于一体的自动化监测设备。

本压力计采用高精度的电阻应变式传感器，三通道的矿压检测接口，可对液压支柱压力同时进行三点的压力采集。

经由微电脑系统，转化成数字形式直观显示出来。

采用感光系统能实现在井下自动测量显示。

二、主要技术指标
a)基本量程0 〜60MPa
b)工作电流：< 60mA
c)工作电压DC6. 0V/ DC12. 0V
d)精度等级<± 2. 0% ( F. s.)
e)显示方式四位LED数码显示
f)防爆形式本质安全型
g)防护等级IP54
三、工作原理及使用说明
1、将综采支架高压腔内的液压，通过高压油管传递给电阻应变式传感器，电阻应变式传感器将压力转换为模拟电压量，经信号处理电路转换为数字量，显示当前液压压力大小。

2、使用说明
通过高压油管与综采支架高压腔相连，连续检测左中右三压力腔压力变化情况。

当按键按下时，显示当前压力大小。

显示内容如下：
【123】表示编号为123号
[P - - 11表示左通道
[2 8. 60】表示压力值为28. 60MPa
[P - - 2]表示中通道
[2 8. 60】表示压力值为28. 60MPa
[P - - 3]表示右通道
[2 8. 60 ]表示压力值为28. 60MP。
