数据采集传输仪

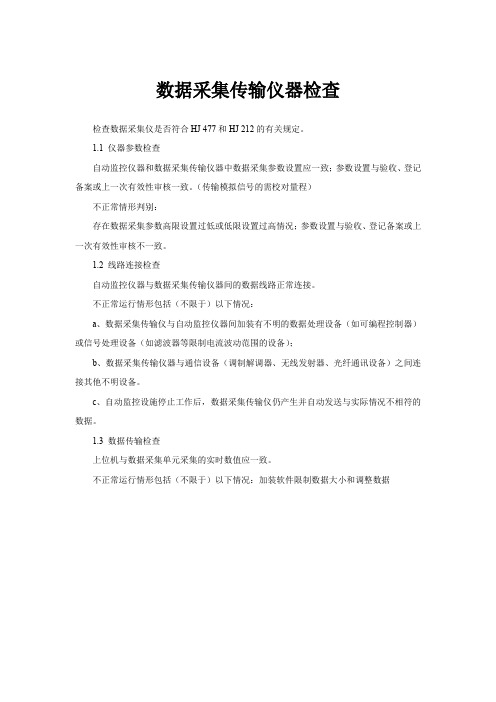

数据采集传输仪器检查
检查数据采集仪是否符合HJ 477和HJ 212的有关规定。

1.1 仪器参数检查
自动监控仪器和数据采集传输仪器中数据采集参数设置应一致；参数设置与验收、登记备案或上一次有效性审核一致。

（传输模拟信号的需校对量程）
不正常情形判别：
存在数据采集参数高限设置过低或低限设置过高情况；参数设置与验收、登记备案或上一次有效性审核不一致。

1.2 线路连接检查
自动监控仪器与数据采集传输仪器间的数据线路正常连接。

不正常运行情形包括（不限于）以下情况：
a、数据采集传输仪与自动监控仪器间加装有不明的数据处理设备（如可编程控制器）或信号处理设备（如滤波器等限制电流波动范围的设备）；
b、数据采集传输仪器与通信设备（调制解调器、无线发射器、光纤通讯设备）之间连接其他不明设备。

c、自动监控设施停止工作后，数据采集传输仪仍产生并自动发送与实际情况不相符的数据。

1.3 数据传输检查
上位机与数据采集单元采集的实时数值应一致。

不正常运行情形包括（不限于）以下情况：加装软件限制数据大小和调整数据。

数据采集仪的功能与介绍数据采集仪是一种用于采集温度、湿度、压力、电流、电压等各种工业信号、环境参数等数据的设备，它是工业自动化控制的重要组成部分。

数据采集仪的作用是将模拟信号转换为数字信号，然后通过通讯接口将数据传输至远程数据中心，以实现实时监控和数据分析。

数据采集仪的基本功能1.信号采集数据采集仪主要用于采集各种模拟信号，如温度、湿度、气压等工业环境参数，并将其转换为数字信号，以便于传输和处理。

2.数据通讯采集后的数据需要通过通讯接口传输至远程数据中心进行分析和处理，数据采集仪常用的通讯接口有RS232、RS485、以太网等。

3.数据存储与数据通讯紧密相关的是数据存储，数据采集仪一般具有一定的存储容量，用于缓存采集到的数据。

4.数据处理数据采集仪不仅仅是数据的搜集，还需要进行一定的数据处理，如平均值、峰值、谷值等计算，以利于分析和研究。

5.报警功能当采集的数据超过设定的阈值时，数据采集仪可以发出声音或闪光报警，以快速警示监控人员。

数据采集仪的应用范围数据采集仪的应用范围非常广泛，包括但不限于以下几个领域：1.工业自动化在机器人、轨道交通等复杂系统中，数据采集仪能够实现对各种信号的采集和处理，以完成自动控制。

2.环境监测数据采集仪能够采集环境参数如温度、湿度、CO2浓度等，并进行数据分析，以帮助环境监控人员快速处理问题。

3.能源管理数据采集仪对于能源运行数据的采集和分析非常重要，通过数据采集仪，我们可以对能源的消耗情况进行监控和分析，以提高能源利用率。

常见的数据采集仪类型和品牌1.温湿度数据采集仪作用：用于测量和记录环境温度、湿度，并进行数据上传或数据存储。

品牌：迈阔、徕卡、艺和等。

2.压力数据采集仪作用：用于测量和记录各种压力变化，如水力压力、气体压力等，并进行数据处理。

品牌：仪德通、安捷、贝加莱、飞思卡尔等。

3.数字多路数据采集仪作用：用于采集多个信号，如温度、湿度、电流、电压等，并进行数据处理。

N56江苏天泽环保科技有限公司企业标准Q/DBR××数据采集传输仪江苏天泽环保科技有限公司 发布前言TINZ-DAP-200型数据采集传输仪是我公司研制的新产品，本标准技术指标体系参照了国家环境保护总局2009年发布的HJ477-2009《污染源在线自动监控（监测）数据采集传输仪技术要求》标准。

为提供指导、组织生产、交货验收和监督检查的依据，根据《中华人民共和国标准化法》的规定，特制定本标准。

本标准的编写符合GB/T 1.1-2009《标准化工作导则第1部分:标准的结构和编写规则》的要求。

本标准由江苏天泽环保科技有限公司提出并负责起草。

本标准主要起草人：徐宏飞。

本标准首次发布于2010年7月。

本标准自实施之日起，有效期为3年。

数据采集传输仪1 范围本标准规定了TINZ-DAP-200型数据采集传输仪的产品分类、要求、试验方法、检验规则、包装、标志、运输及贮存。

本标准广泛适用于环保、石油、化工、交通、电力等领域的监测监控用排数据采集传输仪（简称采集仪）。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL ）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 6587.4 电子测量仪器 振动试验GB/T 17214.1 工业过程测量和控制装置 工作条件 第1部分:气候条件 GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4-2006 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度 GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 HJ/T 212 污染源在线自动监控（监测）系统数据传输标准HJ 477-2009 污染源在线自动监控（监测）数据采集传输仪技术要求 3 术语与定义GB 477中的术语和定义适用于本标准。

数据采集传输仪技术要求（征求意见稿）1 范围本技术要求规定了在线监测中数据采集传输仪的技术性能要求和性能试验方法，适用于该类仪器的研制生产和性能检验。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

HJ/T212-2005 污染源在线自动监控（监测）系统数据传输标准HJ/T353-2007 水污染源在线监测系统安装技术规范（试行）GB/T16706-1996 环境污染源类别代码HCRJ039-1998 中国环境保护产品认定技术条件污染治理设施运行记录仪3 术语和定义3.1 污染源自动监控系统由对污染源主要污染物排放实施监控的数据收集子系统和信息综合子系统组成。

3.2 数据采集传输仪采集各种类型监测仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的单片机、工控机、嵌入式计算机或可编程控制器等。

3.3 上位机安装在各级环保部门，有权限对数据采集传输仪发出查询和控制等规定指令的数据接收和数据处理系统，包括计算机信息终端设备、监控中心系统等。

3.4 监测仪表指安装于监测站点的在线监测仪表，如流量计、COD、烟气监测仪等。

3.4 数字通道数据采集传输仪的数字输入输出通道，用于接收监测仪表的数据、状态和向监测仪表发送控制指令，实现数据采集传输仪与监测仪表的双向数据传输。

3.5 模拟通道数据采集传输仪的模拟输入通道，用于采集监测仪表的模拟输出信号。

3.6 开关量通道数据采集传输仪的开关量输入通道，用于采集污染治理设施运行状态。

4 工作原理数据采集传输仪通过数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息，然后通过传输网络将数据、状态传输至上位机；上位机通过传输网络发送控制命令，数据采集传输仪根据命令控制监测仪表工作。

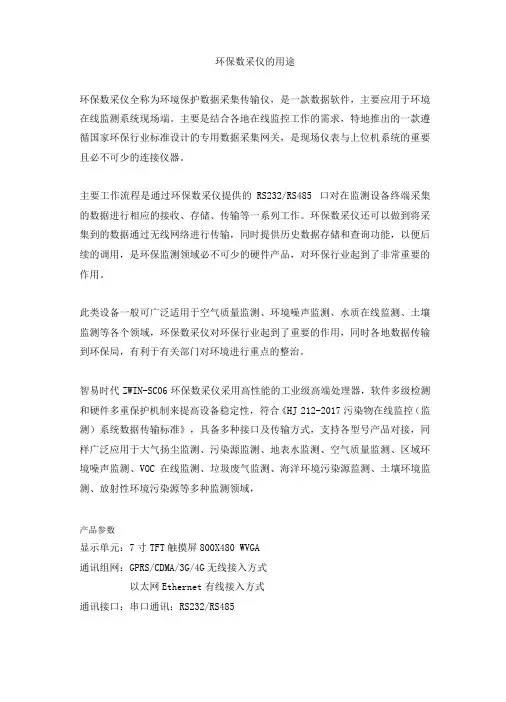

环保数采仪的用途环保数采仪全称为环境保护数据采集传输仪，是一款数据软件，主要应用于环境在线监测系统现场端。

主要是结合各地在线监控工作的需求，特地推出的一款遵循国家环保行业标准设计的专用数据采集网关，是现场仪表与上位机系统的重要且必不可少的连接仪器。

主要工作流程是通过环保数采仪提供的RS232/RS485 口对在监测设备终端采集的数据进行相应的接收、存储、传输等一系列工作。

环保数采仪还可以做到将采集到的数据通过无线网络进行传输，同时提供历史数据存储和查询功能，以便后续的调用，是环保监测领域必不可少的硬件产品，对环保行业起到了非常重要的作用。

此类设备一般可广泛适用于空气质量监测、环境噪声监测、水质在线监测、土壤监测等各个领域，环保数采仪对环保行业起到了重要的作用，同时各地数据传输到环保局，有利于有关部门对环境进行重点的整治。

智易时代ZWIN-SC06环保数采仪采用高性能的工业级高端处理器，软件多级检测和硬件多重保护机制来提高设备稳定性，符合《HJ 212-2017污染物在线监控（监测）系统数据传输标准》，具备多种接口及传输方式，支持各型号产品对接，同样广泛应用于大气扬尘监测、污染源监测、地表水监测、空气质量监测、区域环境噪声监测、VOC在线监测、垃圾废气监测、海洋环境污染源监测、土壤环境监测、放射性环境污染源等多种监测领域，产品参数显示单元：7寸TFT触摸屏800X480 WVGA通讯组网：GPRS/CDMA/3G/4G无线接入方式以太网Ethernet有线接入方式通讯接口：串口通讯：RS232/RS485模拟量输入：4〜20mA / 0〜20mA / 0〜5V NtanS 口倬 天津皆易时代科技发展有阻公司 T^njFn Zwin^P^L iMtinolcgy La.. Ltd ZWIN-SC06 数据采集彳专输仪。

数据采集传输仪⽤户使⽤⼿册（V1[1].2）⽬录1.术语和定义 (3)2.按键及显⽰说明 (3)2.1.数码管 (3)2.2.LED灯 (3)2.3.按键 (4)2.4.遥控器（选配） (4)2.5.菜单说明 (5)2.5.1.菜单使⽤框图 (5)2.5.2.菜单结构 (6)2.5.3.说明 (8)3.主板指⽰灯及接⼝说明 (9)3.1.电源指⽰灯说明 (10)3.2.BDM接⼝说明 (10)3.3.跳线接⼝说明 (10)3.4.内置⽆线模块说明 (11)3.5.⽹络接⼝说明 (11)3.6.外部⽆线模块接⼝说明 (11)3.7.反控接⼝说明 (11)3.8.接线端⼦说明 (11)4.安装和操作注意事项 (13)5.常见故障及处理 (13)5.1.数采仪⾯板不能正确显⽰下位数据 (13)5.2.数采仪不能上报数据 (14)6.技术⽀持 (15)7.附录 (15)7.1.下位协议编码与含义对照表 (15)7.2.常⽤系统编码表 (17)7.3.常⽤污染因⼦编码表 (17)7.4.⼏种上报数据举例： (18)版本修订历史版本号修改⼈修改时间备注⽆⾼涛创建V1.1 ⾼涛2009-08-09V1.2 王照峰2009-12-231.术语和定义●数据采集传输仪：在以下⽂档中简称为“数采仪”。

●对于污染因⼦分为⼏种类型强度因⼦：例如，温度、PH值，此类因⼦的累积值是没有意义的。

浓度因⼦：例如，SO2、COD，此类因⼦的累积值表⽰污染物的排放量。

流速因⼦：例如，⽔流速、烟⽓流速（S02），此类因⼦的累积值表⽰流量。

因为流速的单位是m/s,因此在计算流量时需要乘以横截⾯积。

瞬时流量因⼦：例如，⽔的瞬时流量（B01）、烟⽓的瞬时流量（B02），此类因⼦的累积值也表⽰流量。

和流速因⼦的不同在于，瞬时流量因⼦的单位是m3/s，因此在计算流量时不需要乘以横截⾯积。

2.按键及显⽰说明显⽰⾯板图2.1.数码管在没有按键动作的情况下，数采仪显⽰⾯板处于两种状态：状态1：在有通道打开的情况下（即某个或某些通道的使能参数“7.X.2.ENA”设置为1），循环显⽰各数据通道的实时测量值，每1秒切换到下个数据通道，如果某个数据通道的值较长，不能⼀次显⽰全，则在该数据通道所占⽤的1秒显⽰时间内，前0.5秒显⽰前8个字符，后0.5秒显⽰剩余的字符。
