铁路信号设备防雷技术应用探析摘要：在现代铁路系统安全运行的过程当中，通过科学的防雷技术应用能够高效优化铁路系统的安全保障，并且在实际方案和技术应用过程当中高效推动铁路系统的现代化建设和发展让铁路系统的建设和管理实现更加科学化的运营建设。
我们将针对铁路信号设备防雷方案进行相应的分析和探讨。
关键词：铁路系统；防雷方案；技术应用；分析探究引言随着科技化的背景越来越丰富，现代铁路的运行设备及相应技术管理，也越来越呈现出科学化的运行模式。
由于技术的更新换代，使得现代铁路系统对于防雷技术的要求和标准也越来越高，因此在现代铁路运行管理过程当中，如果防护不当那么就有可能会让先进的铁路信号设备遭受到非常严重的破坏，甚至会因此导致行车事故的发生，进而让铁路运行面临严重的安全威胁。
1.雷电对铁路信号影响铁路信号设备遭受雷击的途径通常分为感应雷以及传导雷或直击雷，地电位反击等等。
在现有文档储存中，按照信号设备分布特点以及相应的雷电攻击途径，可将铁路信号雷电防护的特点归结如下。
（1）在雷电袭击信号楼室外的相应外接线路时，线路中的电流会随之进入电缆而到达各机房，进而引起室内信号设备的损坏和相应电路影响。
（2）信号外部的设备一般分布较为广泛，而场站内部的设备分布相对密集，轨道电路又是非常好的雷击导体，所以在信号楼建筑过程中，如果因为防雷的方式不到位而引起一系列雷击反应，将会造成非常严重的损失。
[[1]]（3）信号室内外设备通过多种衔接方式构成接地系统，如果接地的相应电阻产生不均衡现象，那么在受到雷击现象之后，将会引起相应的电位差，进而造成的电位反击的现象，使得相应的设备和周围工作人员产生伤害。
通过以上特点分析，可以得出在相应机房建设过程当中，周围的计算机运行过程可靠程度以及建筑安全和机房设备等防护系统当中需要建设强度较高的避雷针以及统一的接地网和引下线，并且采取完善良好的防雷击措施以及方案。
将车站的信号采集传输系统以及供电系统和计算机网络系统进行综合性的完整可靠防雷防护，只有这样才能高效应对雷击现象所造成的不必要损坏。

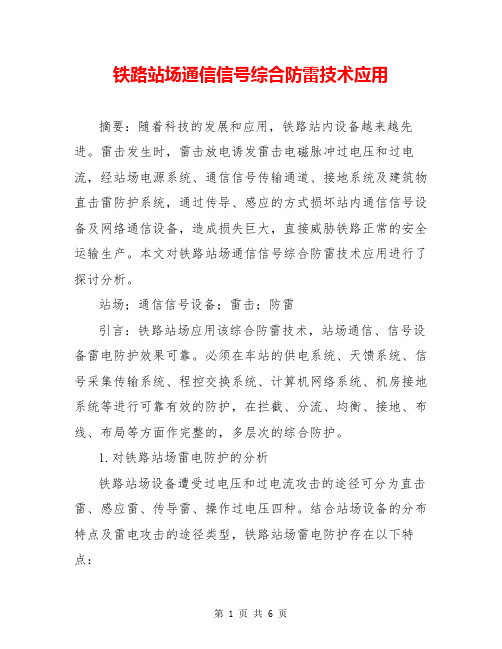

铁路站场通信信号综合防雷技术应用摘要：随着科技的发展和应用，铁路站内设备越来越先进。
雷击发生时，雷击放电诱发雷击电磁脉冲过电压和过电流，经站场电源系统、通信信号传输通道、接地系统及建筑物直击雷防护系统，通过传导、感应的方式损坏站内通信信号设备及网络通信设备，造成损失巨大，直接威胁铁路正常的安全运输生产。
本文对铁路站场通信信号综合防雷技术应用进行了探讨分析。
站场；通信信号设备；雷击；防雷引言：铁路站场应用该综合防雷技术，站场通信、信号设备雷电防护效果可靠。
必须在车站的供电系统、天馈系统、信号采集传输系统、程控交换系统、计算机网络系统、机房接地系统等进行可靠有效的防护，在拦截、分流、均衡、接地、布线、布局等方面作完整的，多层次的综合防护。
1.对铁路站场雷电防护的分析铁路站场设备遭受过电压和过电流攻击的途径可分为直击雷、感应雷、传导雷、操作过电压四种。
结合站场设备的分布特点及雷电攻击的途径类型，铁路站场雷电防护存在以下特点：1.1铁路站场占地面积较大，站场主要设备（如数字微波通信、车站数字通信分系统、站场广播机、无线列调通信、平面调车通信、信号微机联锁等设备）集中在信号楼、通信楼。
信号楼、通信楼的避雷针应能满足对整个信号楼、通信楼区域的保护，有效防止直击雷的袭击。
1.2铁路道轨是接受直击雷和传导雷感应雷的良好导体。
与道轨连接的相关铁路信号设备，如信号机、轨道电路箱、道岔电动转辙机等，将受到雷击的严重威胁。
1.3信号楼微机联锁及通信机房、通讯楼通讯机房等重要区域的户外线路可能遭受到直击雷后，线路中的大电流串入各机房内部，从而引起对内部设备的损坏。
当雷雨云之间、雷雨云对大地之间放电时，雷闪电流的高频电磁场对暴露在空间或室内的电源线、信号线、数据线上产生远远超过设备抗电强度的感应雷击过电压，使设备损坏。
从以上分析中可以得出：为了提高铁路站场建筑物安全、机房设备及计算机、通信网络的运行可靠度，整个站场的雷电防护系统一定要有良好的避雷针、下引线和统一的接地網，采取完善的直击雷防护措施。
铁路信号设备防雷技术应用探析摘要：随着交通运输业的发展，铁路运输发挥的角色也越来越重要，铁路信号系统的安全是我们要尤为重视的问题。
然而雷雨季节，却给铁路的安全出行带来了很大的困扰。
相关铁路部门应建立完善的铁路运行安全机制，避免雷雨天气铁路信号的不稳定，保证铁路系统的安全运行，方便铁路交通的安全运行。
本文就铁路信号设备防雷技术进行探讨。
关键词：铁路；信号设备；防雷技术；探讨1铁路信号设备遭受雷电的原因1.1铁路信号设备的占地面积较大，并且很多信号设备分布在较高的山区上，还有的是在旷野中，构成易遭受雷电的特点。
1.2铁路的钢轨是雷电流的良好导体，与钢轨连接的信号设备就较容易受到雷电的袭击。
1.3自动闭塞和半自动闭塞的诸多信号线、控制线都是使用架空线，均架设在信号线路中，暴露在旷野中，在雷雨天气，保护措施较弱，极易受到雷电的威胁，线路中的大电流会串入信号机房，从而引起对内部设备的损害。
1.4信号机房存在较多的接地系统，其冲击接地电阻不均匀，在雷电袭击时，雷电流引起地电位差，也容易造成“地电位反击”，形成“不等电位”，威胁到机房人员和设备的安全。
2雷电对铁路信号设备的主要危害雷电对铁路信号的损害方式有很多种，其中，危害最大的两种方式如下：一是直击雷；二是感应雷。
在此，对这两种危害方式进行分析，为下文相关具体策略的提出提供一定的依据。
2.1直击雷直击雷就是指带电的云层对地面某一点进行直接放点，对于铁路系统的表现形式就是对相关信号设备产生直接的电击危害，例如，直击到钢轨，或是雷电直接击中信号传输设备等。
一般来说，铁路系统的相关信号设备受到直击雷的可能性较小，但是，由于这些设备中在制作的过程中放入了大量的微电子设备，这些设备对于雷电的抵御能力较差，有些微电子设备甚至并没有抵御雷电的功能，若是遇到比较恶劣的天气，直击雷一直出现，这些设备的内部结构很容易被损坏，进而导致相关信号设备瘫痪，这为铁路的正常运行产生极大的危害，甚至会发生相关安全事故，造成工作人员以及出行人员的伤亡，其后果较为严重。
车站信号设备综合防雷工程技术方案一、防雷技术方案1. 预防措施首先，需要对车站信号设备进行全面的雷电侵害分析，识别潜在的雷电侵害源，找出可能受雷害的设备和部位。
然后，根据设备特点和雷电侵害情况，进行预先防护，采取一系列防雷措施，包括保护装置的设置、接地装置的增强、设备外壳的加固等，以确保车站信号设备在雷电侵害时不受损害。
2. 防护装置车站信号设备防雷装置包括避雷带、避雷针、避雷线等，这些装置能有效地引导雷电流，将雷电能量传导到接地系统中去。
同时，还需要根据设备的特点和工作环境，选择合适的防雷装置，确保其具有良好的耐电压、振动和耐热特性，适应不同地形和气候条件。
3. 接地装置良好的接地装置是车站信号设备防雷的关键，它能够将雷电能量有效地传导到大地中去，减小雷电对设备的侵害。
因此，我们需要对车站信号设备的接地系统进行加强，确保其接地电阻小、接地电位低、接地体积大，以提高接地的效果。
4. 防雷综合管理在车站信号设备的防雷工作中，需要建立健全的防雷管理体系，包括雷电侵害监测、预警系统建设、定期的设备检测和维护等，以及应急预案的制定。
只有在管理上做到位，才能真正保障车站信号设备的安全。
二、技术实施在实施车站信号设备防雷方案时，需要由专业的防雷工程师和技术人员进行技术实施。
他们需根据车站实际情况、设备特点和工作环境，设计并施工相应的防雷方案，确保方案的有效性和可行性。
同时，还需要对相关人员进行培训，提高他们对车站信号设备防雷知识的认识和应对雷电侵害的技术能力，以保障防护措施的有效实施。
总之，针对车站信号设备的特殊工作环境和雷电侵害的风险，需要采取全面的技术防护方案，加强预防措施、选择合适的防护装置、加强接地装置，并建立健全的防雷管理体系，以确保车站信号设备在雷电侵害下的安全运行。
车站信号设备是铁路运输系统中不可或缺的重要组成部分，它负责控制列车的行驶和调度，直接关系到列车的运行安全和乘客的生命财产安全。
然而，由于车站信号设备多为电子设备，而雷电侵害是一种常见的自然灾害，因此车站信号设备的防雷工作显得尤为重要。
关于铁路站场通信、信号综合防雷技术分析由于在汛期雷雨季节，雷电较多，雷电通过电线路、钢轨袭击信号设备，会直接影响铁路运输的安全，因此，铁路部门切实提高防雷工作标准，做好防雷的相关技术工作，确保铁路的安全运行。
本文对铁路站场通信＼信号综合防雷技术进行了探讨分析。
铁路站场；信号综合；防雷技术一、雷击的种类雷击分类两类，一类是直接雷击，另外一类是感应雷击。
直接雷击就是雷电直接击中建筑物、结构物、树木、动物以及自然界中的任意一种物体，这是一种自然现象。
直击雷电在发生时，同时伴随着能量的转换以及混合力的相互作用。
直击雷产生的电效应、热效应、机械效应有可能直接摧毁建筑物、结构架构，更严重者将导致人员的伤亡。
感应雷击也叫作二次雷击，是通过雷云之间，或者雷云对地面产生放电作用，导致周边的架空线路、填埋线路、金属管线以及相应导体上产生一定数值的感应电压，电压通过导体传导至设备处，损坏机械设备。
二、雷电基本防护控制点防雷工作可以归结为分流、平均电压、接地和屏蔽等技术的联合体，只有充分考虑这些技术手段，遵照技术规范，才能够达到理想的效果。
实际的防雷工作中，要制定合理的防雷方案，全面管理与防护，包括以下几个方面。
1.控制雷击点。
设计要依据滚球法，合理选择避雷针，之后进行正确安装，通过避雷针作用于不同的控制点，避免微波塔、天线等设施遭受雷击。
2.正确引导雷电入地网。
为了避免雷电流引发侧向跳火，不与周围的设备、电源、信号电缆产生电磁感应，应该使电子设备与雷电流之间保持一定的距离，也可以通过多层屏蔽线路来实现。
3.设置低阻抗地网。
将降阻设备、化学地极、铜带联合使用，能够使冲击接地阻值降低，将雷电能量释放至大地。
4.等电位连接。
为了避免电位反击现象发生，可采用等电位的连接方式。
根据标准和规范的规定，采用联合接地和等电位接地方式连接，避免电位反击所造成的机械设备故障。
5.防护电源浪涌冲击。
电源的接线位置设置一些质量过关的电源避雷装置，能够有效抑制雷击浪涌产生的冲击。
铁道信号设备防雷浅谈摘要铁路运输的飞速发展，要求铁路信号不断改进，铁路信号设备电子化程度大幅提高，但由于电子元件耐压低、耐流小，容易被雷击坏，成为设备较薄弱的部分。
雷击发生时，雷击放电诱发过电压和过电流，经站场电源系统、通信信号传输通道，通过传导、感应的方式损坏站通信信号设备，造成极大的经济损失，直接威胁着铁路正常的安全运输生产。
因此，能否在雷电天气稳定的运用信号设备，是摆在我们面前的一个新课题。
关键词：雷电；信号设备；防雷I / 16目录摘要I引言- 1 -1 铁路信号设备防雷的重要性-2 -1.1 发生有关雷击事故案例- 2 -1.2 信号设备防雷的重要意义- 3 -2 雷电现象与信号设备防雷分析- 4 -2.1 雷电的概念与对信号设备的危害- 4 -2.1.1 雷电对铁路信号设备的危害- 4 -2.2 信号设备防雷分析- 4 -2.2.1 雷电的种类- 4 -2.2.2 雷电侵入信号设备的主要途径- 5 -2.3 信号设备防雷措施- 5 -2.3.1 综合防治- 5 -2.3.2 具体的防雷措施- 6 -3 防雷装置- 7 -3.1 防雷装置的构成- 7 -3.2 防雷设备的工作原理- 8 -3.2.1 传统的防雷方法- 8 -3.2.2 现代防雷保护的原理与方法- 8 -4 铁路信号综合防雷- 10 -4.1 铁路信号综合防雷整治- 10 -4.1.1 铁路信号设备雷电防护分析- 10 -4.1.2 铁路信号防雷的系统考虑- 11 -4.1.3 防雷施工中的注意事项- 12 -4.2 防雷和接地装置- 13 -4.2.1 信号设备防雷接地- 13 -4.2.2 室外信号设备直接防雷和屏蔽- 13 - 结论- 13 -致- 14 -参考文献- 14 -引言随着我国电气化铁道的发展，铁道信号也越来越向高技术、高科学方向发展，微电子设备在铁道信号系统量被运用，但是，微电子设备是在弱电环境中工作，对外界干扰与其敏感，一旦受到雷电等电磁干扰，因雷电产生的强大电流会造成电磁场的瞬变，对设备的危害非常大。
铁路信号设备防雷技术应用探析摘要：铁路信号设备依靠电力供应，在铁路列车调度中发挥着关键作用，由于设备通常在露天使用，并且夏季雷电雨水多，因此极易损坏铁路信号设备，所以对铁路信号设备的有效防雷是保证设备正常运行的关键。
关键词：铁路信号设备；防雷技术；应用铁路信号设备是一种精密仪器，在软电环境中工作，易受强电脉冲信号影响，特别是当受到雷电等强脉冲干扰时，由于信号通信受阻，极可能导致列车追尾事故。
因此，要不断总结铁路信号设备故障事故经验，通过科学的防雷技术，减少雷击对铁路信号设备的干扰及破坏，提高信号设备安全性和稳定性，提高铁路安全运行质量。
一、铁路信号设备防雷的必要性铁路信号设备由大量计算机、电子设备构成，包括计算机联锁、调度集中(CTC)、调度指挥系统(TDCS)、列控(CTCS)、ZPW2000系列无绝缘自动闭塞设备、自动化驼峰、编组站自动化系统(CIPS)、计轴站间闭塞等设备。
这些设备对电磁干扰较敏感，而雷电放电产生过电压和过电流，会对信号设备产生强烈的电磁干扰，影响设备正常工作，导致设备故障不能导向安全侧，产生危险侧输出，危及行车安全。
因此，采用先进的防雷技术对信号设备进行雷电防护十分必要。
二、雷电袭击铁路信号设备的途径1、利用铁路交流电源系统侵入信号设备。
铁路系统自动锁闭高压电力架空线路是一种常见的易受雷击的设施，雷电产生的高压形成地表过电压，会对电力绝缘设备造成严重破坏。
同时，高压雷电的强烈冲击会形成雷电冲击波，干扰铁路信号设备的低压信号线路，造成绝缘端闪络，对信号交流电力系统造成二次干扰。
若此时雷电冲击波未及时制止，会攻击铁路高压电线路，破坏高压变压器设备。
随着雷电产生波幅值的增加，也会对高低压设备间绝缘设施的安全构成威胁，严重时会造成击穿。
数以千伏雷电电压对信号交流电源的侵入性较强，从而对低压信号设备造成损坏。
2、利用铁路架空线系统侵入信号设备。
根据铁路系统非电化区域的特征分析，建设的架空线相对密集，建设地点大多取决于信号系统的通信信号线路侧，有时也建在自动锁闭高压信号线路侧。
浅谈车站信号系统室内、外综合防雷的保护方法摘要：本文提出了车站信号系统整体防雷方案。
着重论述雷击对铁路信号设备的危害，并从实际施工的角度阐述如何在施工环节中，通过特定措施有效防止雷击对信号设备的危害。
关键词：车站；铁路信号；防雷1 铁路信号设备防雷分析1.1 雷击1）直接雷：直击雷是目前人类无法控制和阻止的自然灾害，它的特点是放电电压高（可达500kV以上），放电电流大（虽然一般认为200kA是允许的上限，然而雷电的实际放电电流却可达到惊人的530kA），放电过程时间短（一次闪电放电时间约为40μs），闪电电流波形波头陡度大（闪电电流在不到1μs的时间便可以达到100 kA以上的极值）；直接侵入设备或与设备关联的传输线上的雷电。
但袭击信号设备的概率很小。
2）传导雷：雷电电磁脉冲是雷击导线或电气、电子设备附近时，由静电和电磁感应在导线或电气、电子设备上形成的“瞬态过电压”。
发生在距电气电子系统设备1km以远的云间放电和云地放电都可能在计算机信息系统金属导线上产生可能导致设备失效的过电压。
与电气电子系统相连的金属导线被感应上雷电电磁脉冲过电压时，雷电电磁脉冲过电压将沿导线以行波方式向两方向传播，传递到电气电子设备上（这部分雷电我们称为“传导雷”），造成设备失效。
1.2 铁路信号雷电防护特点1）信号室外设备分布范围广，站场内设备密集，钢轨又是雷击的良导体，信号楼等建筑物集中，如防雷方式不当，一旦遭遇雷击将引起连锁反应，损失巨大。
2）信号楼室外线路遭受雷击后，线路中大电流将会随电缆进入各机房，从而引起内部设备损坏。
3）信号室内外采用多种接地系统，如果接地电阻不均衡，受到雷击后，电流将引起地电位差，造成“地电位反击”，使人员和设备遭受损害。
2 发现问题在海外工程安哥拉罗安达铁路项目，因当地雨季雷电频繁，而且有的车站处在森林内，所以信号设备极易遭受雷电袭击。
我们在施工中不断总结经验，也找出了很多适合当地环境的防雷措施。
浅析铁道信号设备防雷措施一、铁道信号设备雷电防护的特点铁路信号设备遭受雷击过电压和电流的类型主要可分为三种，即：直击雷、感应雷和传导雷。
结合信号设备的分布特点及雷电攻击的途径分析，铁路信号设备雷电防护存在以下特点。
（1）信号设备占地面积较大，且很多设备分布在山区、旷野等易遭受雷电攻击的地区。
（2）铁路的钢轨是雷电流的良好导体，与钢轨连接下来相关铁路信号设备，如信号机、轨道电路、电动转辙机等较容易受到雷电流的威胁。
（3）自动闭塞、半自动闭塞等信号条件线、控制线，在非电化区段大部分使用架空线，它们均架设于信号与通信混合线路或自动闭塞高压信号线路上，由于它们暴露在旷野郊外，在雷雨季节容易遭受到雷电的袭击，线路中的大电流会串入信号机房内部，从而引起对内部设备的损坏。
（4）雷电防护的原则是“等电位”，由于机房存在多类接地系统，其冲击接地电阻不均衡，在雷击发生时，雷电流引起地电位差，也容易造成“地电位反击”，使人员或设备遭受损害。
二、铁路信号综合防雷措施（一）铁路信号综合防雷整治原则铁路信号设备本身的电磁兼容性应符合《铁道信号电气设备电磁兼容性试验及其限制》（TB/T3073-2003）规定要求。
铁路信号防雷综合整治总的原则是：利用室内的金属物有机地构成一个“法拉第笼”，进行接地连接。
站场综合防雷设计本着安全可靠、技术先进、经济合理的原则，达到防御或减轻雷电灾害、提高防雷安全度的目的。
（二）铁路信号综合防雷具体措施为了提高铁路信号设备安全性及机房设备、计算机的运行可靠度，整个车站信号设备的雷电防护一定要有良好的避雷设施、下引线和统一的接地网，采取完善的直击雷、感应雷防护措施。
同时必须在供电系统、信号采集传输系统、计算机网络系统、机房接地系统等进行可靠有效的防护，在拦截、分流、均衡、接地、布线、布局等方面做完整的，多层次的综合防护。
（1）室外信号设备直击雷防护和屏蔽包含信号设备的箱、盒、柜等壳体应具有良好的电气贯通和电磁屏蔽性能，壳体内设专用接地端子（板）。
毕业论文之铁路信号设备防雷分析与研究引言近年来，随着铁路行业的快速发展，在铁路信号设备中，防雷措施的重要性日益凸显。
在恶劣的天候条件下，雷击事件不仅会对铁路运营造成严重影响，还有可能引发安全事故。
因此，对铁路信号设备的防雷分析与研究具有重要意义。
本文旨在通过对铁路信号设备的防雷问题进行深入研究和分析，从而为相关设计和安装人员提供有效的防雷方案和技术支持。
本文将首先介绍铁路信号设备防雷的背景和意义，然后分析铁路信号设备遭受雷击的原因，并提出相应的解决方案和建议。
最后，本文将对提出的解决方案进行实验验证和效果评估。
铁路信号设备防雷的背景和意义铁路信号设备作为铁路运行的关键组成部分，其稳定和可靠性对于铁路运营至关重要。
然而，雷击事件给铁路信号设备带来了极大的风险。
据统计，雷击是造成铁路信号设备故障的主要原因之一。
雷击事件不仅会导致信号设备的故障停运，还可能对铁路列车的行车安全产生严重影响。
为了保障铁路运营的稳定性和安全性，铁路行业需要对信号设备进行全面的防雷措施研究和实践。
通过防雷工程的优化设计和技术手段的应用，可以有效地提高信号设备的防雷能力，减少雷击事件对铁路运营的影响。
铁路信号设备遭受雷击的原因铁路信号设备遭受雷击的原因主要有以下几个方面：1.天气因素：恶劣的天气条件，如雷暴天气，会增加信号设备遭受雷击的概率。
2.信号设备高度：信号设备通常位于高处，使其容易成为雷电的目标。
3.设备接地问题：对信号设备的接地系统设计不合理或存在缺陷，会导致雷电流无法有效排除。
4.信号设备结构：信号设备的结构和材料可能促使雷电导致故障。
5.电磁环境影响：电力线路和其他电磁场可能对信号设备的防雷产生负面影响。
防雷措施与解决方案为了提高铁路信号设备的防雷能力，以下是几个常见的防雷措施和解决方案：1.接地系统改进：通过对信号设备的接地系统进行合理设计和改进，可以有效地排除雷电流。
2.避雷针和避雷网：安装避雷针和避雷网可以分散雷电的集中攻击，保护信号设备不受雷电侵害。
