(完整word版)《机械制图》表面粗糙度教案_综合理工实习生

ppt课件
31
极限判断规则及标注
(2) 最大规则
表面粗糙度参数的所有实测值均不得超过规定值。 在Ra（或Rz）后面标注“max”或“min”的标记
ppt课件
32
4、传输带和lr、ln的标注
① 传输带的标注
短滤波器—长滤波器 / Ra
(a) 标长—短滤波器
(b)标短滤波器“—” (c)标“—”长滤波器
0
Ra 1 n n i1
Zi
测得的 Ra 值越大，则表面越粗糙。Ra 参数能充分反映表面微观几何
形状高度方面的特征，一般用电动轮廓仪进行测量，因此是普遍采用
的评定参数。
ppt课件
17
2) 轮廓最大高度——Rz
轮廓最大高度是指在一个取样长度lr内，最大轮廓峰
高和最大轮廓谷深之和。
Rz=Rp+Rv
2
基本要求
1、正确理解表面粗糙度的含义。 2、了解表面粗糙度对零件功能的影响。 3、理解并掌握有关术语的定义。 4、理解并掌握表面粗糙度评定参数。 5、掌握幅度参数在图样上的标注方法。 6、掌握表面粗糙度的选用。
ppt课件
3
本章结构
第一节 第二节 第三节 第四节 第五节
概述 表面粗糙度的评定 表面粗糙度的标注 表面粗糙度的选择 表面粗糙度的测量
ppt课件
26
② 传输带和取样长
度的标注：传输
带是指两个滤波
器的截止波长值
之 间的波长范围
。长波滤波器的
截止波长值就是
取样长度lr。
表面粗糙度的单一要求标注示例
传输带的标注时，短波在前，长波在后，并用连字号“—”隔开。
在某些情况下，传输带的标注中，只标一个滤波器，也应保留连

表面结构要求及其注法新标准介绍 (GB/T 131—2006)
随着工业生产的发展，机械加工精度的提高，对表面 的特定功能要求越来越高，本节主要介绍最新国家标准 (GB/T131－2006)《产品几何技术规范(GPS)技术产品文件中表 面的表示法》
(2007－02－01实施)
1.表面结构要求的概念 表面结构指表面的几何特征。表面结构的要求的表示法
表面结构要求在图样中的注法
No
标注示例
解释
表面结构符号、代号的标
注方向，使表面结构
1
的注写和读取方向与
尺寸的注写和读取方
向一致
表面结构要求可标注在轮
廓线上，其符号应从材料外
2
指向并接触表面，必要时表
面结构符号也可以用带箭头
或黑点的指引线引出标注
表面结构可直接标注在延
3
长线上或用带箭头的指引线
引出标注
工件轮廓各表面 的图形符号
工件轮廓各表面的图形符号 当在图样某个视图上构成封闭轮廓的各表面有相同的表 面结构要求时，应在完整符号上加一圆圈，标注在图样中 工件的封闭轮廓线上。如果标注会引起歧义时，各表面应 分别标注。左图符号是指对图形中封闭轮廓的六个面的共 同要求(不包括前后面)
(2)表面结构完整图形符号的组成及尺寸
表面结构图形符号和附加标注的尺寸mm
数字和字母高度h(见 GB/T14690) 符号线宽d′ 字母线宽d
字高度H1
Hale Waihona Puke 2.5 3.5 5 7 10 14 20 0.25 0.35 0.5 0.7 1 1.4 2 3.5 5 7 10 14 20 28
高度H2(最小值)①
7.5 10.5 15 21 30 42 60

表面粗糙度课程设计一、课程目标知识目标：1. 学生能理解表面粗糙度的概念，掌握其定义、单位及测量方法。

2. 学生能掌握表面粗糙度对机械零件性能的影响，如摩擦、磨损、密封等。

3. 学生能了解表面粗糙度的国家标准及其在工程中的应用。

技能目标：1. 学生能运用测量工具（如表面粗糙度计）进行实际测量，并正确读取、记录数据。

2. 学生能根据测量数据，分析表面粗糙度对机械零件性能的影响，提出改进措施。

3. 学生能运用所学知识，解决实际工程问题，如选择合适的加工方法以改善表面粗糙度。

情感态度价值观目标：1. 学生能认识到表面粗糙度在机械加工中的重要性，增强质量意识。

2. 学生在小组讨论、合作中，培养团队精神和沟通能力。

3. 学生通过学习表面粗糙度知识，激发对机械制造的兴趣，提高学习积极性。

课程性质：本课程为机械制造技术基础课程，旨在帮助学生掌握表面粗糙度相关知识，提高实际操作能力。

学生特点：学生为高二年级机械制造专业，具备一定的机械基础知识和动手能力，对实际操作感兴趣。

教学要求：结合学生特点，课程要求理论与实践相结合，注重培养学生的实际操作能力和解决问题的能力。

通过本课程的学习，使学生能够达到课程目标，为后续专业课程打下坚实基础。

二、教学内容1. 表面粗糙度基本概念：包括表面粗糙度的定义、形成原因及评价参数（如Ra、Rz等）。

教材章节：第二章第二节2. 表面粗糙度的测量方法及仪器：介绍表面粗糙度计的原理、操作方法及注意事项。

教材章节：第二章第三节3. 表面粗糙度对机械零件性能的影响：分析表面粗糙度与摩擦、磨损、密封等方面的关系。

教材章节：第二章第四节4. 表面粗糙度的国家标准及工程应用：介绍我国表面粗糙度的国家标准，以及在机械加工、装配等领域的应用。

教材章节：第二章第五节5. 表面粗糙度的控制与改进措施：讨论不同加工方法对表面粗糙度的影响，并提出相应的改进措施。

教材章节：第二章第六节教学进度安排：第一课时：表面粗糙度基本概念、测量方法及仪器第二课时：表面粗糙度对机械零件性能的影响第三课时：表面粗糙度的国家标准及工程应用第四课时：表面粗糙度的控制与改进措施教学内容确保科学性和系统性，结合课程目标，注重理论与实践相结合，使学生能够系统地掌握表面粗糙度相关知识。

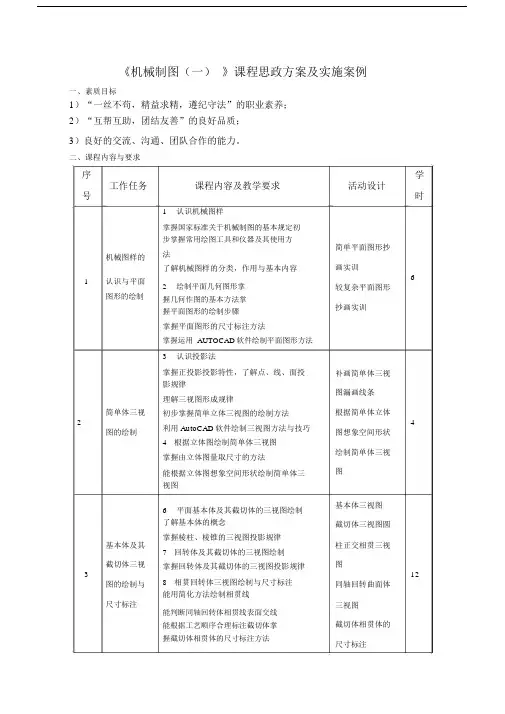

《机械制图（一）》课程思政方案及实施案例一、素质目标1）“一丝不苟，精益求精，遵纪守法”的职业素养；2）“互帮互助，团结友善”的良好品质；3）良好的交流、沟通、团队合作的能力。

二、课程内容与要求序工作任务号机械图样的1认识与平面图形的绘制简单体三视2图的绘制基本体及其截切体三视3图的绘制与尺寸标注课程内容及教学要求1认识机械图样掌握国家标准关于机械制图的基本规定初步掌握常用绘图工具和仪器及其使用方法了解机械图样的分类，作用与基本内容2绘制平面几何图形掌握几何作图的基本方法掌握平面图形的绘制步骤掌握平面图形的尺寸标注方法掌握运用 AUTOCAD软件绘制平面图形方法3认识投影法掌握正投影投影特性，了解点、线、面投影规律理解三视图形成规律初步掌握简单立体三视图的绘制方法利用 AutoCAD软件绘制三视图方法与技巧4根据立体图绘制简单体三视图掌握由立体图量取尺寸的方法能根据立体图想象空间形状绘制简单体三视图6平面基本体及其截切体的三视图绘制了解基本体的概念掌握棱柱、棱锥的三视图投影规律7回转体及其截切体的三视图绘制掌握回转体及其截切体的三视图投影规律8相贯回转体三视图绘制与尺寸标注能用简化方法绘制相贯线能判断同轴回转体相贯线表面交线能根据工艺顺序合理标注截切体掌握截切体相贯体的尺寸标注方法学活动设计时简单平面图形抄画实训6较复杂平面图形抄画实训补画简单体三视图漏画线条根据简单体立体4图想象空间形状绘制简单体三视图基本体三视图截切体三视图圆柱正交相贯三视图12同轴回转曲面体三视图截切体相贯体的尺寸标注4轴测图组合体三视5图的绘制与尺寸标注机械零件的6表达方法9了解轴测图的基本知识掌握正等轴测图的绘制方法掌握斜二轴测图的绘制方法掌握利用AutoCAD 软件绘制轴测图的方法与步骤10认识与分析组合体能对平面体的组合体进行形体分析能判断组合体表面方位关系利用 AutoCAD软件绘制组合体三视图11根据轴测图完成组合体三视图绘制与尺寸注法能应用形体分析方法对一般难度的组合体进行形体分析能根据轴测图绘制组合体三视图并标注尺寸12较复杂组合体识读熟练应用组合体的形体分析方法理解线面分析法，能结合线面分析法完成较复杂组合体三视图补画13组合体测绘能根据实物选择主视图能按照正确测绘步骤进行实物测量及绘制成三视图图样能合理标注组合体尺寸14机件外形表达方法掌握基本视图及其配置方法掌握向视图、斜视图、局部视图的画法及应用能正确选用视图表达机件外形15机件内形表达方法理解剖视图的概念及基本画法掌握全剖、半剖、局部剖等剖视图的基本画法及应用掌握单一剖切面、几个平行剖切面、几个相交剖切面、复合剖切面等剖视图的基本画法及应用掌握肋板纵剖规定画法掌握剖视图上尺寸标注的方法能正确选用剖视图表达机件内部结构16机件横断面形状表达方法理解断面图的概念及应用绘制正等轴测图2绘制斜二轴测图组合体表面连接关系平面组合体正等测画法回转体斜二测画法根据轴测图绘制 16 三视图并尺寸标注实训读图案例分析实物测绘在图纸上完成三视图及尺寸标注压杆外形表达方案分析机件内形表达案例分析断面表达案例分20析其他表达方法案例分析实物测绘掌握移出断面、重合断面画法能正确绘制断面图表达机件横截面形状17机件其他表达方法掌握局部放大图的画法和应用掌握均布孔、肋板规定画法掌握剖视图、断面图中的简化画法理解相同结构、对称图形及某些投影的简化画法理解较长机件及滚花的简化画法能选择合理局部放大图、简化画法等机件表达方法表达机件18复杂机件表达方法综合运用及尺寸标注能正确应用视图和剖视图画法表达机件内外结构能使用多种表达方案表达机件并选择最优表达方案能正确标注机件尺寸三、实施案例案例 1工匠精神：培养学生树立新时代的设计思想；爱岗敬业的工匠精神；认真负责的工作态度和一丝不苟的工作作风。
