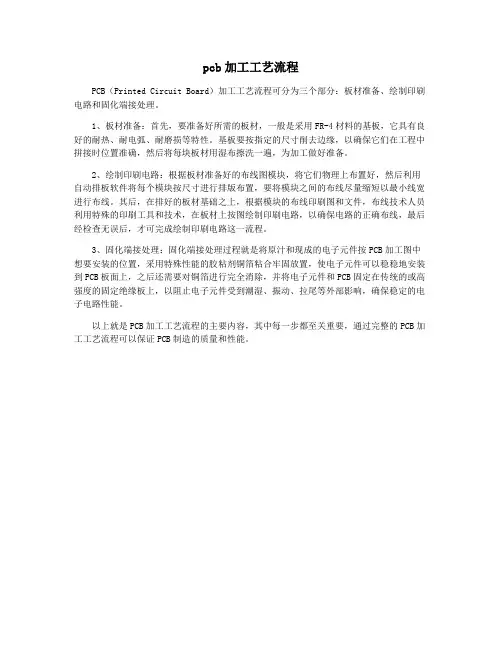

pcb加工工艺流程
PCB（Printed Circuit Board）加工工艺流程可分为三个部分：板材准备、绘制印刷电路和固化端接处理。

1、板材准备：首先，要准备好所需的板材，一般是采用FR-4材料的基板，它具有良好的耐热、耐电弧、耐磨损等特性。

基板要按指定的尺寸削去边缘，以确保它们在工程中拼接时位置准确，然后将每块板材用湿布擦洗一遍，为加工做好准备。

2、绘制印刷电路：根据板材准备好的布线图模块，将它们物理上布置好，然后利用自动排板软件将每个模块按尺寸进行排版布置，要将模块之间的布线尽量缩短以最小线宽进行布线。

其后，在排好的板材基础之上，根据模块的布线印刷图和文件，布线技术人员利用特殊的印刷工具和技术，在板材上按图绘制印刷电路，以确保电路的正确布线，最后经检查无误后，才可完成绘制印刷电路这一流程。

3、固化端接处理：固化端接处理过程就是将原汁和现成的电子元件按PCB加工图中想要安装的位置，采用特殊性能的胶粘剂铜箔粘合牢固放置，使电子元件可以稳稳地安装到PCB板面上，之后还需要对铜箔进行完全消除，并将电子元件和PCB固定在传统的或高强度的固定绝缘板上，以阻止电子元件受到潮湿、振动、拉尾等外部影响，确保稳定的电子电路性能。

以上就是PCB加工工艺流程的主要内容，其中每一步都至关重要，通过完整的PCB加工工艺流程可以保证PCB制造的质量和性能。

pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。

一、工艺流程。

1. 设计。

这就像是给PCB板画蓝图呢。

工程师们用专门的软件，把线路、元件的位置啥的都规划好。

要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。

这个阶段要是出点小差错，后面可就麻烦咯。

比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。

2. 开料。

把大的覆铜板按照设计的尺寸切成小块。

这就好比裁布料一样，得裁得准准的。

要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。

3. 内层线路制作。

这一步是在板子里做出线路来。

要通过光刻、蚀刻这些技术。

光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。

这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。

4. 层压。

如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。

这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。

5. 外层线路制作。

和内层线路制作有点像，不过这是在板子的最外面做线路。

这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。

6. 阻焊和字符印刷。

阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。

字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。

7. 表面处理。

这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。

就像给板子的表面做个美容，让它更好地和元件结合。

8. 成型。

把板子按照设计的形状切割出来。

这是最后的一步啦，就像给PCB板做个最后的造型。

二、控制方法。

1. 质量控制。

在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。

比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。

要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。

pcb 工艺流程PCB（Printed Circuit Board）即印刷电路板，是一种用于支持和连接电子组件的基础组件。

PCB的工艺流程大致分为设计、制版、制造和验收四个主要步骤。

首先，设计者需要根据电子产品的功能和要求，设计PCB的布局和线路连接。

这需要使用专业的PCB设计软件，设计者可以通过软件绘制出电路原理图和PCB的布局图。

设计者需要考虑到信号传输的准确性、电源供应的稳定性以及整个PCB板的尺寸限制等因素。

接着，制版师根据设计者提供的PCB布局文件和需求，制作PCB制版。

这个过程中，制版师使用光敏感胶片覆盖在铜质板材上，然后通过暴光，待胶片上的布局图转移到胶片下方，之后用化学剂溶解掉未暴光的胶片部分，形成PCB的导线和焊盘。

接着，使用化学剂腐蚀掉未被光敏胶片保护的铜，清洗和去除胶片，就得到了一个PCB板。

PCB板制作完成后，接下来是制造环节。

这个步骤包括板材切割、孔洞钻孔、电镀、印刷、表面处理等过程。

首先，将PCB板按照设计尺寸进行切割。

然后，通过自动钻孔机进行孔洞钻孔，孔洞的数量和大小是根据设计需求而定的。

接着，进行电镀处理，将孔洞内涂上一层薄薄的金属，以增加导电性能。

之后，进行印刷，印上文字、图案和标志等信息。

最后，进行表面处理，以保护PCB板不受氧化和腐蚀。

最后，PCB板制造完成后，还需要进行验收工作。

这个过程通常涉及电路测试、表面质量检查和性能测试等内容。

首先，将电路板连接到相应的测试设备上，检查电路的连通性、稳定性和电阻值等。

接着，进行表面质量检查，检查PCB板的表面是否有明显的缺陷和瑕疵。

最后，对整个PCB板进行性能测试，如测试工作温度范围、电源电流和频率等参数是否符合设计要求。

整个PCB的工艺流程可以看出，每一个步骤都需要专业的技术和设备。

只有每一个环节都处理得当，才能确保最终的PCB板能够正常运行和使用。

同时，为了提高PCB的质量和工艺水平，制造商也需要不断地改进工艺流程，引入新技术和设备。

PCB制版工艺流程1.设计电路板原理图：首先根据电路设计要求，使用电路设计软件绘制出电路板的原理图。

2.设计电路板布局：将电路原理图转换成电路板布局图，确定各元器件在电路板上的位置。

3. 生成PCB文件：根据电路板布局图生成PCB文件，包括Gerber文件、钻孔文件等。

4.制作电路板底版：将PCB文件传递给制板厂家，制作电路板的底版。

通常采用的原材料有玻璃纤维布覆铜板（FR4板）。

5.制作感光膜：将电路板底版经过脱脂、酸洗等处理工艺，形成表面光洁的基材。

然后涂敷感光阻剂，通过曝光、显影等步骤形成感光膜。

6.去除感光膜：使用化学溶剂去除不需要的感光膜，只留下需要进行光刻的部分。

7.光刻：将电路板底板与光刻胶膜一同放置在UV光照设备中，通过照射光源和光刻胶膜形成图案。

8.酸蚀：使用化学溶液将电路板底板上未被光刻保护的铜层进行腐蚀，形成线路图案。

9.清洗：将电路板进行清洗，去除光刻胶膜和残余的化学溶液。

10.孔加工：使用钻孔机将电路板上需要进行插件和引线的位置加工成孔。

11.沉镀：通过化学方法为电路板上的线路和孔增加一层金属，主要有电镀铜和电镀锡。

12.装配元器件：根据电路设计要求，将各种元器件焊接到电路板上，并使用焊接工艺进行固定。

13.测试：对已装配好的电路板进行功能测试和可靠性测试，确保电路板的正常工作。

14.包装：将成品电路板进行包装，使其能够安全地运输和存储。

以上就是PCB制版工艺的一般流程，不同的制造厂家和要求可能会有所差别，但总体来说都是按照这个流程进行的。

制版工艺的合理与否对于电路板的质量和性能起着重要的影响，因此在制造过程中需要严格控制每个步骤，确保电路板的性能稳定和可靠。

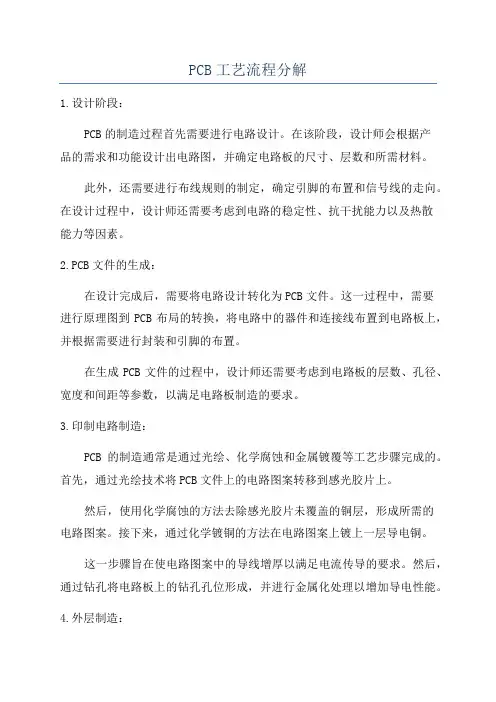

PCB工艺流程分解1.设计阶段：PCB的制造过程首先需要进行电路设计。

在该阶段，设计师会根据产品的需求和功能设计出电路图，并确定电路板的尺寸、层数和所需材料。

此外，还需要进行布线规则的制定，确定引脚的布置和信号线的走向。

在设计过程中，设计师还需要考虑到电路的稳定性、抗干扰能力以及热散能力等因素。

2.PCB文件的生成：在设计完成后，需要将电路设计转化为PCB文件。

这一过程中，需要进行原理图到PCB布局的转换，将电路中的器件和连接线布置到电路板上，并根据需要进行封装和引脚的布置。

在生成PCB文件的过程中，设计师还需要考虑到电路板的层数、孔径、宽度和间距等参数，以满足电路板制造的要求。

3.印制电路制造：PCB的制造通常是通过光绘、化学腐蚀和金属镀覆等工艺步骤完成的。

首先，通过光绘技术将PCB文件上的电路图案转移到感光胶片上。

然后，使用化学腐蚀的方法去除感光胶片未覆盖的铜层，形成所需的电路图案。

接下来，通过化学镀铜的方法在电路图案上镀上一层导电铜。

这一步骤旨在使电路图案中的导线增厚以满足电流传导的要求。

然后，通过钻孔将电路板上的钻孔孔位形成，并进行金属化处理以增加导电性能。

4.外层制造：PCB的外层制造是为了形成电路板的焊盘和元器件安装位置。

在该步骤中，通过化学腐蚀和镀铜的工艺将铜层裁剪为所需形状，并形成焊盘和安装位置。

此外，为了保护电路板表面，还需要进行表面处理，如镀金、喷锡等，以提高表面的焊接性能和抗氧化性能。

5.掩膜制造：PCB的掩膜制造是为了保护电路板上的铜层和电路图案。

在该步骤中，通过涂覆掩膜剂并通过感光技术形成所需掩膜图案。

掩膜的制造可以增加电路板的耐热性能、抗腐蚀性能和抗湿气性能等，以保护PCB的质量和可靠性。

6.组件安装和焊接：PCB制造的最后一步是组件的安装和焊接。

在该步骤中，根据电路图和元器件清单，将所需的元器件安装到电路板上，并使用焊接技术固定元器件和电路板之间的连接。

焊接技术主要包括手工焊接和机器焊接两种方式，手工焊接主要适用于小批量生产和样品制作，而机器焊接则适用于大批量生产。

PCB生产工艺流程一．目的：将大片板料切割成各种要求规格的小块板料。

二．工艺流程：三、设备及作用：1．自动开料机：将大料切割开成各种细料。

2．磨圆角机：将板角尘端都磨圆。

3．洗板机：将板机上的粉尘杂质洗干净并风干。

4．焗炉：炉板，提高板料稳定性。

5．字唛机；在板边打字唛作标记。

四、操作规范：1．自动开料机开机前检查设定尺寸，防止开错料。

2．内层板开料后要注意加标记分别横直料，切勿混乱。

3．搬运板需戴手套，小心轻放，防止擦花板面。

4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。

5．焗炉开机前检查温度设定值。

五、安全与环保注意事项：1． 1．开料机开机时，手勿伸进机内。

2． 2．纸皮等易燃品勿放在焗炉旁，防止火灾。

3． 3．焗炉温度设定严禁超规定值。

4． 4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。

5． 5．用废的物料严格按MEI001规定的方法处理，防止污染环境。

七、切板1. 设备：手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪；2. 作用：层压板外形加工，初步成形；3. 流程：拆板→ 点点画线→ 切大板→ 铣铜皮→ 打孔→ 锣边成形→ 磨边→打字唛→测板厚4. 注意事项：a. a. 切大板切斜边；b. b. 铣铜皮进单元；c. c. CCD打歪孔；d. d. 板面刮花。

入、环保注意事项：1、 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓；2、 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖；3、 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。

废手套、废口罩等由生产部回仓。

4、 4、磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。

钻孔一、一、目的：在线路板上钻通孔或盲孔，以建立层与层之间的通道。

二、二、工艺流程：1．双面板：２三、设备与用途1．钻机：用于线路板钻孔。

2．钉板机：将一块或一块以上的双面板用管位钉固定或一叠，以方便钻板时定位。

PCB板工艺流程介绍PCB板（Printed Circuit Board）是电子产品中不可或缺的核心部件，它通过连接电子元件，提供电子信号传输和电源支持等功能。

PCB板的工艺流程是指将电路图设计转化为实际的PCB板的一系列生产过程。

本文将详细介绍PCB板的工艺流程。

PCB板的工艺流程可以分为以下几个主要步骤：1.原材料准备：PCB板的主要原材料包括基板、导电层、绝缘层和金属化层等。

首先需要准备好一块纯净的基板。

基板可以是有机材料，如FR-4（玻璃纤维布基板），也可以是无机材料，如金属基板（如铝基板）。

导电层一般采用铜材料，绝缘层一般采用光敏胶或者干膜，金属化层可以使用焊膏或者金属箔等。

2.设计和布局：根据产品需求和电路图，利用PCB设计软件进行电路布局和线路连接。

在设计过程中需要考虑信号传输路径、电源和地线分布、布线和封装位置等因素，以确保电路的可靠性和性能。

3.印制成型：将设计好的电路图转化为PCB板的图案。

这个过程通常分为两个步骤：光掩膜制作和光刻。

光掩膜制作是将设计好的电路图转化为透明掩膜，通过光刻的方式将电路图案转移到基板上。

4.铜箔剥离：在PCB板上需要形成导电层，这就需要将铜箔固定在基板上。

该步骤主要是通过化学蚀刻或机械磨削等方法将未覆盖光刻胶的部分剥离。

5.穿孔和插件：将器件插入PCB板中。

这包括通过机械钻孔或激光钻孔等方式在适当位置钻孔，然后通过插件的方式将元件插入孔中。

6.引线焊接：PCB板上的元件需要正确地连接在一起以实现电路功能。

这一步骤包括对引线进行修剪和焊接。

焊接通常采用印刷法或波峰法，其中印刷法使用焊膏涂覆焊接点，然后通过热风或热板的加热将元件焊接到PCB板上。

7.熔接和包封：在PCB板上进行熔接，将焊膏热熔并与元件和PCB板连接，确保可靠的电路连接。

然后，使用封装材料对PCB板进行包封，以保护电路免受环境影响。

8.表面处理：为了提高PCB板的耐腐蚀性和可靠性，需要对其进行表面处理。

开 料一．目的：将大片板料切割成各种要求规格的小块板料。

二．工艺流程：三、设备及作用：1．自动开料机：将大料切割开成各种细料。

2．磨圆角机：将板角尘端都磨圆。

3．洗板机：将板机上的粉尘杂质洗干净并风干。

4．焗炉：炉板，提高板料稳定性。

5．字唛机；在板边打字唛作标记。

四、操作规范：1．自动开料机开机前检查设定尺寸，防止开错料。

2．内层板开料后要注意加标记分别横直料，切勿混乱。

3．搬运板需戴手套，小心轻放，防止擦花板面。

4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。

5．焗炉开机前检查温度设定值。

五、安全与环保注意事项：1．1．开料机开机时，手勿伸进机内。

2．2．纸皮等易燃品勿放在焗炉旁，防止火灾。

3．3．焗炉温度设定严禁超规定值。

4．4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。

5．5．用废的物料严格按MEI001规定的方法处理，防止污染环境。

内层干菲林一、一、原理在板面铜箔上贴上一层感光材料（感光油或干膜），然后通过黑菲林进行对位曝光，显影后形成线路图形。

二、二、工艺流程图：三、化学清洗1. 1.设备：化学清洗机2. 2.作用：a. 除去Cu表面的氧化物、垃圾等；b. 粗化Cu表面，增强Cu表面与感光油或干膜之间的结合力。

3. 3.流程图：4. 4. 检测洗板效果的方法：a. a. 水膜试验，要求≥30s5. 5. 影响洗板效板的因素：除油速度、除油剂浓度、微蚀温度、总酸度、Cu2+浓度、压力、速度6. 6. 易产生的缺陷：开路（清洗效果不好导致甩菲林），短路（清洁不净产生垃圾）。

四、辘干膜1. 1. 设备：手动辘膜机2. 2. 作用：在铜板表面上贴上一层感光材料（干膜）；3. 3. 影响贴膜效果的主要因素：温度、压力、速度；4. 4. 贴膜易产生的缺陷：内短（菲林碎导致Cu 点）、内开（甩菲林导致少Cu）；五、辘感光油1. 1. 设备：辘感光油机、自动粘尘机；2. 2. 作用：在已清洗好的铜面上辘上一层感光材料（感光油）；3. 3. 流程：4. 4. 影响因素：感光油粘度、速度；焗板温度、速度。

PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。

设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。

2. 确定材料：根据设计要求，确定PCB板的基板材料。

常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。

3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。

这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。

4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。

通常使用的金属化方法包括电镀、喷镀等。

5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。

6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。

7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。

然后进行电测试和可视检查，确保PCB板的质量。

8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。

PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。

随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。

PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。

PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。

生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。

设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。

设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。

2. 确定材料：根据设计要求，确定PCB板的基板材料。

常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。

PCB详细工艺流程介绍1.开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程首先我们来了解几个概念：（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。

（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。

也就是我们常说的拼板，它包括单元图形、工艺边等等。

（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。

2.内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。

在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。

所以图形转移过程对PCB制作来说，有非常重要的意义。

内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。

内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。

这种膜遇光会固化，在板子上形成一道保护膜。

曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。

然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。

再经过退膜处理，这时内层的线路图形就被转移到板子上了。

其整个工艺流程如下图。

对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。

因为间距过小会造成夹膜，膜无法褪尽造成短路。

线宽太小，膜的附着力不足，造成线路开路。

所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。

（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。

去除氧化，增。

pcb板的工艺流程
《PCB板工艺流程》
PCB板（Printed Circuit Board）是电子元器件的重要组成部分，其制作工艺流程非常复杂。

下面将介绍一般的 PCB板工艺流程：
1. 设计布局：PCB板制作的第一步是进行设计布局。

设计工
程师根据客户的需求和电路原理图，使用专业的设计软件进行布线和布局设计。

2. 制作底膜：在设计完成后，需要将设计图转化成底膜。

底膜是用来进行光刻的的照相底片，是PCB 制作的重要组成部分。

3. 材料准备：在制作 PCB 板之前，需要准备好各种原材料，
如玻璃纤维布、铜箔、环氧树脂等。

4. 制作内层板：首先进行内层板的制作，将玻璃纤维布和铜箔压合，然后通过化学腐蚀去除多余的铜箔，留下设计好的导线形状。

5. 图形化：通过光刻技术，将设计好的底膜与内层板进行光刻，形成导电图形。

6. 复合加压：将制作好的内层板与填充料进行复合加压，形成完整的 PCB 板。

7. 外层制作：将制作好的外层板和内层板进行预镀铜、光刻、蚀刻等工艺，形成电路结构和引线结构。

8. 涂覆保护层：在 PCB 板表面喷涂覆盖保护涂料，以保护板
上的导线不受外界环境腐蚀。

9. 完成检验：制作完成后，对 PCB板进行外观检验、电气性
能测试等多项检验，确保其质量合格。

总的来说，PCB板的制作工艺流程包括了设计布局、材料准备、内层板制作、图形化、复合加压、外层制作、涂覆保护层和完成检验等步骤。

这些步骤的精密和严谨，保证了 PCB板
的质量和稳定性，使其成为电子元器件中不可或缺的重要部分。

PCB制造工艺流程PCB（Printed Circuit Board，印刷电路板）是电子产品中的重要组成部分，主要用于支持电子组件之间的连线与固定。

制造PCB的工艺流程包括原料准备、印刷制作、电镀处理、化学蚀刻、清洗处理、钻孔加工、镀金等步骤。

下面将详细介绍PCB的制造工艺流程。

第一步：原料准备PCB板的主要原料包括玻璃纤维布、铜箔、表面处理剂、热固性环氧树脂等。

在制造开始前，需要准备好这些原料以供后续工艺使用。

第二步：印刷制作在玻璃纤维布上涂覆一层胶漆，然后将铜箔铺在胶漆上，并将其压合成复合板。

接下来，使用特定的光刻胶涂覆表面，并通过掩膜显影技术将所需电路图案留在PCB上。

最后，在设备的控制下，经过高温烘烤，使PCB与铜箔层牢固粘合。

第三步：电镀处理在电荷的作用下，将铜离子沉积在PCB插入设备中的铜箔上，使其增厚。

这个电镀层起到连接电路的作用，并提供电子元件接触的基础。

第四步：化学蚀刻使用化学蚀刻液来清除多余的铜箔，使纸浆板上只剩下需要的电路线。

而覆盖了光刻胶的部分则不受影响，形成所需的电路图案。

第五步：清洗处理将蚀刻后的PCB板放入清洗槽中进行清洁处理，以去除残留的光刻胶及化学蚀刻液。

清洗完成后，将板材经过烘烤处理以去除水分。

第六步：钻孔加工在PCB板上使用数控钻床进行钻孔加工，以形成电子元件插入的孔位。

同时，需要根据电路图纸上的规格进行定位，确保孔位的准确性。

第七步：镀金在钻孔后，需要给PCB板的插孔和焊盘镀金。

这是为了提高插头与插座的接触性能，避免氧化等问题。

镀金可以采用化学镀金或电镀金等不同技术。

以上就是PCB制造的主要工艺流程。

在实际制造过程中，还需要进行多次的检测与质量控制，以确保PCB产品的质量稳定可靠。

尽管PCB制造工艺流程较为复杂，但借助先进的设备与技术，可以高效地完成PCB的制造。

PCB作为电子产品的核心组件之一，其质量和稳定性对整个产品的正常运行具有重要影响。

因此，在PCB制造过程中，各个步骤都需要严格把控，确保产品能够完美地满足设计要求。

PCB生产工艺流1. 引言PCB(印刷电路板)是现代电子设备的核心组成局部之一，它提供了电子元器件的机械支撑和电子连接功能。

在PCB生产过程中，需要经过多个工艺步骤来完成。

本文将介绍PCB生产的工艺流程，并详细描述每个步骤。

2. PCB生产工艺流程2.1 原始文件准备在开始PCB生产之前，需要准备好原始文件，包括设计图纸和工艺规格。

设计图纸应包含所有电子元件的布局和连线，而工艺规格应包含PCB的尺寸、层数、最小线宽和最小孔径等信息。

2.2 单层PCB的制作对于单层PCB，制作工艺相对简单。

以下是制作单层PCB的典型步骤： 1. 准备基板：选择适当的基板材料，并将其切割成所需的尺寸。

2. 清洁基板：使用化学品清洗基板，以去除外表的污垢和油脂。

3. 打印电路：将设计图纸上的电路图案打印到基板上，常用的方法有丝网印刷和光刻。

4. 蚀刻电路：使用化学溶液蚀刻掉不需要的铜层，以形成电路路径。

5. 钻孔：使用钻床在基板上钻孔，以便安装电子元件。

6. 外表处理：对基板进行外表处理，以提高焊接和阻焊的性能。

7. 最后的检查：检查PCB是否符合设计要求，包括尺寸、线宽和孔径等。

2.3 多层PCB的制作相比于单层PCB，多层PCB的制作过程要复杂一些。

以下是制作多层PCB的常见步骤： 1. 内层制作：在内层材料上打印出电路图案，并通过蚀刻和钻孔形成内层电路。

2. 层压：将内层电路板和外层电路板用层压机进行层压，形成多层结构。

3. 清洁层压板：清洁和去除层压板上的残留物。

4. 多层PCB的钻孔：使用钻床钻出多层PCB的孔位，以便安装电子元件。

5. 外表处理：对多层PCB进行外表处理，以提高其性能。

6. 最后的检查：检查多层PCB是否符合设计要求，并进行必要的修复和调整。

3. 总结PCB生产工艺流程涉及多个步骤，从准备原始文件到制作成品PCB。

对于单层PCB和多层PCB，制作工艺有所不同。

通过正确执行每个步骤，并进行必要的质量检查，可以确保PCB的质量和性能。

pcb软板制造工艺流程PCB软板制造工艺流程是指将软板制造过程中所需的各项工艺进行串联，形成一个完整的生产流程。

下面是一个大致的PCB软板制造工艺流程，供参考：一、原材料准备1.1：挤出膜准备：将聚酰亚胺作为基材，进行挤出膜制备。

1.2：涂布：将挤出膜切割成需要的尺寸，然后在表面涂布蚀刻胶。

二、图形制作2.1：曝光：将制作好的电路图按一定的规则制作到透明的基材上。

2.2：显影：将曝光后的基材通过显影的方式去掉不需要的电路图案。

2.3：蚀刻：将显影后的基材放入酸浴中进行蚀刻，将不需要的金属层去除。

三、制架3.1：冲孔：将制作好的软板放置在冲孔机上，按照需求冲孔。

3.2：固定：将冲孔好的软板放置在制架上，通过固定工艺将其固定在位。

四、覆铜4.1：钛靶溅射：将软板放入真空腔室中，通过钛靶溅射技术在软板表面形成钛层。

4.2：电铜：在钛层上通过电镀的方式制作出一层厚度适中的铜层。

五、复合5.1：去除保护层：将覆铜后的软板放入酸浴中清洗，去除保护层。

5.2：薄化：将复合前的软板放入薄化机中进行薄化处理。

六、全割6.1：切割：将复合后的软板放置在切割机上，按照需要的尺寸进行切割。

七、压合7.1：装夹：将切割好的软板放置在高温高压机中，进行装夹处理。

7.2：压合：通过高温高压的方式将软板中的各个层次进行压合。

八、成型8.1：冲孔：将压合好的软板放置在冲孔机上，按照需要进行冲孔。

8.2：裁剪：将冲孔好的软板放置在裁剪机上，按照需要进行裁剪。

九、测试9.1：电性能测试：将制造好的软板进行电性能测试，检查是否符合要求。

9.2：外观检查：对制造好的软板进行外观检查，确保无明显的缺陷。

十、包装10.1：清洁：对测试合格的软板进行清洁处理。

10.2：包装：将清洁好的软板进行包装，以便运输、存储等操作。

以上所述为PCB软板制造工艺的主要流程，实际生产中还需要结合具体的需求进行调整和优化。

同时，为了保证产品质量，还需要进行严格的质量控制和监测。

PCB电路板工艺流程
本文主要介绍：单面电路板、双面板喷锡板、双面板镀镍金、多层板喷锡板、多层板镀镍金、多层板沉镍金板；这几种电路板不同的工艺流程做具体的介绍。

1、单面板工艺流程
下料磨边→钻孔→外层图形→(全板镀金)→蚀刻→检验→丝印阻焊→(热风整平)→丝印字符→形状加工→测试→检验。

2、双面板喷锡板工艺流程
下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→形状加工→测试→检验。

3、双面板镀镍金工艺流程
下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→形状加工→测试→检验。

4、多层板喷锡板工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→形状加工→测试→检验。

5、多层板镀镍金工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层
压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→形状加工→测试→检验。

6、多层板沉镍金板工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→形状加工→测试→检验。
