Y32-200 四柱液压机技术方案1、液压机的用途和特点本机器适用于各种可塑性材料的压制工艺。
本机器具有独立的动力机构及电气系统，并采用按钮集中控制，可实现点动、半自动两种操作方式。
本机器的工作压力、行程范围均可根据工艺需要进行调整。
2、主要技术参数3、机器性能及结构概述在主机的结构设计上充分吸收了国内外各主要厂家的产品优点和引进技术产品的精华，整机经过有限元优化设计和工业设计，形成了注重压机的整体性能与实用、耐用、高刚度和高可靠性，同时注重整机造型与色彩的宜人化设计风格。
3.1、机身：机身由上横梁、滑块、工作台、立柱等组成，上横梁，工作台通过立柱和螺母构成封闭框架，机身刚性和精度保持性好。
滑块沿立柱做上下运动，立柱导套材料采用复合材料，以提高许用面压力，减小摩擦力，立柱材料采用45#锻件，表面经淬火后镀硬铬处理。
上横梁：采用钢板焊接式结构，采用高温退火处理消除焊接应力。
上横梁其中安装主缸。
滑块：置于机身中间，为钢板焊接件，采用高温退火处理消除焊接应力。
下面留有T型槽。
滑块的行程由接近开关控制。
工作台：采用钢板焊接件，采用高温退火处理消除焊接应力，其内安装顶缸。
3.2、压制缸为独缸结构，布置在上横梁内，缸体通过法兰与上横梁固定在一起，活塞杆通过连接法兰与活动横梁相连接。
缸体材料为优质锻钢，保证材质均匀；所有活塞杆表面均进行淬火处理。
油缸采用进口密封元件，确保密封性能可靠, 无泄漏，维修方便。
顶缸结构与主缸类似。
3.3、工作台上平面与滑块下平面上均有T形槽，以便于用户模具安装。
4、液压系统液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。
液压系统置于机身右侧。
4.1、液压系统采用先进的插装阀集成系统，该阀通流量大，抗污染，控制灵活，性能可靠，便于维修。
4.2、液压系统工作压力25MPa，主阀门应为二通插装阀。
要求液压系统设有过载保护装置。
4.3、油箱为钢板焊接结构，其上安装有油位指示计、空气滤清器等，油箱安装时要进行酸洗、钝化和防锈处理，配有油液过滤装置，过滤精度以保证工作油液的清洁度。

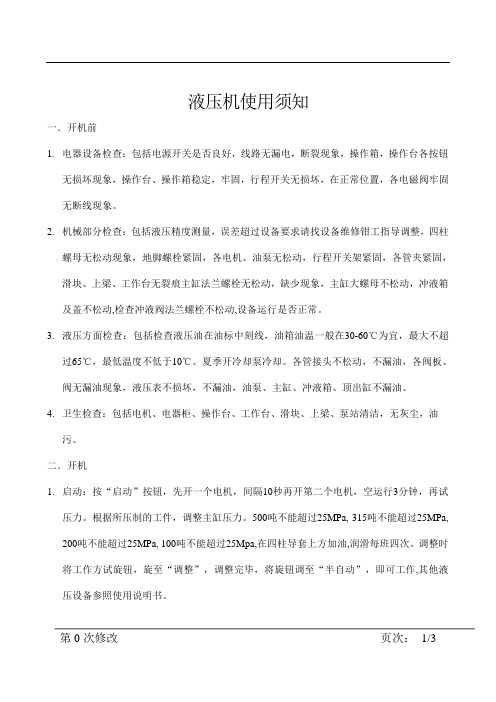

液压机使用须知一．开机前1.电器设备检查：包括电源开关是否良好，线路无漏电，断裂现象，操作箱，操作台各按钮无损坏现象，操作台、操作箱稳定，牢固，行程开关无损坏，在正常位置，各电磁阀牢固无断线现象。
2.机械部分检查：包括液压精度测量，误差超过设备要求请找设备维修钳工指导调整，四柱螺母无松动现象，地脚螺栓紧固，各电机、油泵无松动，行程开关架紧固，各管夹紧固，滑块、上梁、工作台无裂痕主缸法兰螺栓无松动，缺少现象，主缸大螺母不松动，冲液箱及盖不松动,检查冲液阀法兰螺栓不松动,设备运行是否正常。
3.液压方面检查：包括检查液压油在油标中刻线，油箱油温一般在30-60℃为宜，最大不超过65℃，最低温度不低于10℃。
夏季开冷却泵冷却。
各管接头不松动，不漏油，各阀板、阀无漏油现象，液压表不损坏，不漏油，油泵、主缸、冲液箱、顶出缸不漏油。
4.卫生检查：包括电机、电器柜、操作台、工作台、滑块、上梁、泵站清洁，无灰尘，油污。
二．开机1.启动：按“启动”按钮，先开一个电机，间隔10秒再开第二个电机，空运行3分钟，再试压力。
根据所压制的工件，调整主缸压力。
500吨不能超过25MPa, 315吨不能超过25MPa, 200吨不能超过25MPa, 100吨不能超过25Mpa,在四柱导套上方加油,润滑每班四次。
调整时将工作方试旋钮，旋至“调整”，调整完毕，将旋钮调至“半自动”，即可工作,其他液压设备参照使用说明书。
2.根据需要调整行程开关，以调整滑块行程。
3.操作观察：设备有无漏油、接头有无松动现象，压力显示正常。
三．工作中1.听：高压泵有无杂音，电机转动有无杂音。
设备在运行中声音声有无异常。
2.看：压力表无漏油，各管路、阀板无漏油，管路无松动，整体机器不晃动，油泵、主缸、冲液箱无漏油，每班检查3次。
3.动手感觉：电机温度不超过60℃，油箱温度不超过60℃，泵升压无颤抖，每班检查3次4.确定模具及工作台中无异物，方可按下“压制”按钮，进行工作。

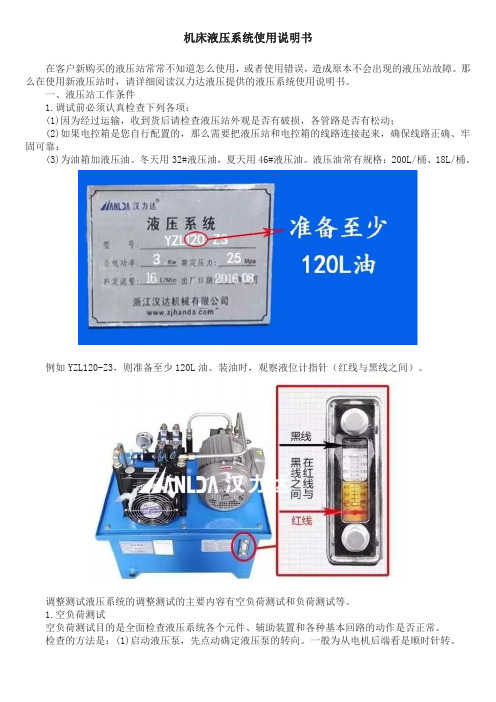

机床液压系统使用说明书在客户新购买的液压站常常不知道怎么使用，或者使用错误，造成原本不会出现的液压站故障。
那么在使用新液压站时，请详细阅读汉力达液压提供的液压系统使用说明书。
一、液压站工作条件1.调试前必须认真检查下列各项：(1)因为经过运输，收到货后请检查液压站外观是否有破损，各管路是否有松动；(2)如果电控箱是您自行配置的，那么需要把液压站和电控箱的线路连接起来，确保线路正确、牢固可靠；(3)为油箱加液压油。
冬天用32#液压油，夏天用46#液压油。
液压油常有规格：200L/桶、18L/桶。
例如YZL120-Z3，则准备至少120L油。
装油时，观察液位计指针（红线与黑线之间）。
调整测试液压系统的调整测试的主要内容有空负荷测试和负荷测试等。
1.空负荷测试空负荷测试目的是全面检查液压系统各个元件、辅助装置和各种基本回路的动作是否正常。
检查的方法是：(1)启动液压泵，先点动确定液压泵的转向。
一般为从电机后端看是顺时针转。
(2)松开全部溢流阀手柄（压力调到最小，溢流阀先调到最低，测试时观察压力表指示在最低），泵在空负荷下间歇运转。
①检查泵的卸荷压力是否在允许范围内。
（压力表指针是否在低位）②有无刺耳噪声。
③油箱中油液表面是否有吸入空气的泡沫。
④将液压缸在低压下来回动作数次，最后以最大行程往复多次，以排除系统中积存的空气。
(3)空负荷运转一段时间后，检查油箱内的油面是否过低。
(4)检查安全阀及压力继电器等是否可靠。
(5)当液压系统连续运转半小时以上时，查看油温是否在35~60℃的规定范围内。
(6)检查系统有无异常。
(7)检查各连接处、接合面有无泄漏。
2.负荷测试负荷测试是使液压系统在规定负荷下工作，是检查液压系统能否满足各种参数和性能要求的重要阶段。
一般先在低于最大负荷下测试，然后逐渐加载。
如果运转正常，才能进行最大负荷测试。
(1)负荷测试时，应缓慢旋紧溢流阀手柄，使系统的工作压力按预先选定值逐渐上升，每升一级都应使液压缸往复动作数次或一段时间。
液压机操作规程一、安全准备1. 检查液压机的外观是否完好，有无损坏或变形的部位。
2. 检查液压机的电源是否正常，是否与接地线连接良好。
3. 检查液压机的液压系统是否正常，液压油是否充足，并排除管道中的气体。
4. 确保液压机的工作区域干燥、整洁，并移除可能造成不安全的杂物。
5. 穿戴好个人防护装备，包括安全帽、安全眼镜、耳塞、手套、防滑鞋等。
二、操作步骤1. 将待加工的材料放置在液压机的工作台上，并调整好位置，确保工件与模具对齐。
2. 打开液压机主电源，启动电机，使液压机进入工作状态。
3. 使用液压机的手柄或脚踏板，控制液压系统的压力，调整到合适的工作压力。
4. 在操作前确认一下所需节能措施的有效性，包括遮挡、限位、信号及其他附属设备。
5. 使用液压机的操作手柄或按钮，控制模具下降至工件上，施加所需的压力。
6. 等待一段时间，让液压机对工件施加的压力充分发挥作用。
7. 完成后，使用操作手柄或按钮，控制模具上升，将工件取出。
8. 关闭液压机的主电源，并及时清理工作区域，保持整洁。
三、注意事项1. 在操作液压机时，不得随意触摸、拆卸或调整液压系统的任何部件。
2. 在操作过程中，不得将手或其他物体伸入液压机的活动区域。
3. 在加工过程中，注意检查液压机各部件的工作情况，如有异常及时停机检修。
4. 密切关注液压机的工作温度，不得超过液压机允许的最高温度。
5. 在操作液压机时，应保持警惕，注意观察周围环境，防止发生意外事故。
6. 液压机操作完成后，务必关闭主电源，以防止未经授权的人员操作。
7. 液压机的维护保养工作应定期进行，保持其良好的工作状态。
8. 在操作液压机前，务必熟悉液压机的使用说明和安全操作规程。
四、故障排除1. 液压机无法启动：检查电源是否接通，电源线是否接触良好，电机是否损坏。
2. 液压机压力不稳定：检查液压系统是否存在泄漏，检查液压油是否充足。
3. 液压机动作缓慢：检查液压系统是否存在堵塞，检查液压油粘度是否合适。
YA32—200四柱式万能液压机系统电气控制系统设计班级：机械0805姓名：学号：中南大学机电工程学院指导老师：目录一、YA32-200四柱式万能液压机的工作原理YA32-200四柱式万能液压机的结构YA32-200四柱式万能液压机液压系统的组成 YA32-200四柱式液压机的液压系统原理二、液压机电继电器-接触器电气控制设计继电器-接触器电气控制电路图分析及设计电气元件的选择三、液压机可编程控制器系统的设计PLC 控制系统的设计原则PLC控制系统的设计步骤PLC选型PLC系统的接线外设元器件选择PLC程序设计程序调试四、总结五、参考文献中南大学机电院一.YA32-200四柱式万能液压机的工作原理YA32—200实物图片1. YA32-200四柱式万能液压机的结构液压压力机的英文名称是hydraulic and oil press液压压力机又称液压成形压力机，使用各种金属与非金属材料成型加工的设备。
液压压力机主要是有机架、液压系统、冷却系统、加压油缸、上模及下模，加压油缸装在机架上端，并与上模联接，冷却系统与上模、下模联接。
其特征在于机架下端装有移动工作台及与移动工作台联接的移动油缸，下模安放在移动工作台的上面。
液压机的结构类型有单柱式、三柱时、四柱式等形式，YA32—200四柱万能液压机是四柱式的，它主要由横梁、导柱、工作台、上滑块和下滑块顶出机构等部件组成，结构原理图如图1-1所示。
液压机的主要运动是上滑块机构和下滑块顶出机构的运动，上滑块机构由主液压缸(上缸)驱动，顶出机构由辅助液压缸(下缸)驱动。
液压机的上滑块机构通过四个导柱导向、主缸驱动，实现上滑块机构“快速下行→慢速加压→保压延时→快速回程→原位停止”的动作循环。
下缸布置在工作台中间孔内，驱动下滑快顶出机构实现“顶出→返回→停止”动作循环，如图1-2所示。
YA32—200型四柱万能液压机是一种液压机典型产品，其主液压缸最大压制力为2MN。
四柱液压机说明书1、主液压泵（恒功率输出液压泵），2、齿轮泵，3、电机，4、滤油器，5、7、8、22、25、溢流阀，6、18、24、电磁换向阀，9、21、电液压换向阀，10、压力继电器，11、单向阀，12、电接触压力表，13、19、液控单向阀，14、液动换向阀，15、顺序阀，16上液压缸，17、顺序阀，20、下液压缸，23节流器，26、行程开关四柱万能液压机的启动：电磁铁全断电，主泵卸荷。
主泵（恒功率输出）→电液换向阀9的M型中位→电液换向阀21的K型中位→T四柱万能液压机的启动：电磁铁全断电，主泵卸荷。
主泵（恒功率输出）→电液换向阀9的M型中位→电液换向阀21的K型中位→T液压缸16活塞快速下行：2YA、5YA通电，电液换向阀9右位工作，道通控制油路经电磁换向阀18，打开液控单向阀19，接通液压缸16下腔与液控单向阀19的通道。
进油路：主泵（恒功率输出）→电液换向阀9→单向阀11→液压缸16上腔回油路：液压缸16下腔→电液换向阀9→电液换向阀21的K型中位→T液压缸活塞依靠重力快速下行：大气压油→吸入阀13→液压缸16上腔的负压空腔液压缸16活塞接触工件，开始慢速下行（增压下行）：液压缸活塞碰行程开关2XK使5YA断电，切断液压缸16下腔经液控单向阀19快速回油通路，上腔压力升高，同时切断（大气压油→吸入阀13→上液压缸16上腔）吸油路。
进油路：主泵（恒功率输出）→电液换向阀9→单向阀11→液压缸16上腔回油路：液压缸16下腔→顺序阀17→电液换向阀9→电液换向阀21的K型中位→T四柱液压机的启动保压：液压缸16上腔压力升高达到预调压力，电接触压力表12发出信息，2YA断电，液压缸16进口油路切断，(单向阀11和吸入阀13的高密封性能确保液压缸16活塞对工件保压，利用液压缸16上腔压力很高，推动液动换向阀14下移，打开外控顺序阀15，防止控制油路使吸入阀1误动而造成液压缸16上腔卸荷)当液压缸16上腔压力降低到低于电接触压力表12调定压力，电接触压力表12又会使2YA通电，动力系统又会再次向液压缸16上腔供应压力油……。
丫32-500/1000X1500 四柱液压机使用说明书Y95. SY注意：禁止在阅读本《使用说明书》之前操作机床!‘ 言为使您能尽快熟悉本机器的结构和性能，掌握对本机器的吊运、安装、调试、使用、维护和维修等操作的正确方法，我们随机配备了《使用说明书》。
您在对机器进行各项操作之前，请务必读懂《使用说明书》的相关内容，以免造成不必要的损失。
《使用说明书》是帮助您正确使用、维护和维修本机器的重要资料，是本机器的组成部分，任何由于违反《使用说明书》中的说明或规定而引起的损坏或事故，责任不在制造方。
因此在本机器未被停用、处理之前，请您妥善保管, 以免给您的工作带来不便。
《使用说明书》我们有更正的权力。
用户不可擅自复印、扩散，违反该规定而引起的不良后果由用户负责。
在编写本说明书时，我们非常认真，并认为其中所提供的信息是正确可靠的，但难免会存在疏漏或不足之处，希予谅解，并真诚地欢迎您提出宝贵意见•、机器的液压系统1.1、概述：本机液压系统结构简单，调整、维修方便，工作平稳、可靠。
两台油泵电机组、油箱位于机架后部，液压阀中除了充液阀直接固定于主油缸顶部外，其余都集成在油箱后部的一个阀块上，通过管道将各泵，阀连接起来组成系统。
本机油箱容积520升左右，再加上油缸和管道容积总共需要加油570升,约需3桶多油，建议用46#抗磨液压油，使用环境温度0-45C。
本机液压系统可实现对油泵的启动，停止，活塞杆快速驱近及压制，保压，卸荷，返程等工况。
本机油缸达到额定公称力3500KN时，系统压力25Mpa。
在以下叙述中请对照液压原理图，各阀和各个电磁铁所列序号与原理图均一一对应。
液压原理图见图8-1, 液压阀块安装图见图8-21.2、工作原理：1.2.1、启动：按下“启动”按钮，电机带动油泵转动，各电磁铁不带电，两台油泵打出的油经由阀C1、C2回油箱，油泵空运转，油泵正确旋转方向应为面对油泵伸出轴看去为顺时针。
1.2.2、停止：按下“停止”按钮，电机油泵停止转动，各电磁铁不带电，活塞杆保持原来的位置。
YA32 —200四柱式万能液压机系统电气控制系统设计班级：机械0805 _________姓名：____________________学号：____________________中南大学机电院指导老师：____________目录一、YA32-200四柱式万能液压机的工作原理YA32-200四柱式万能液压机的结构YA32-200四柱式万能液压机液压系统的组成YA32-200四柱式液压机的液压系统原理二、液压机电继电器-接触器电气控制设计继电器-接触器电气控制电路图分析及设计电气元件的选择三、液压机可编程控制器系统的设计PLC控制系统的设计原则PLC控制系统的设计步骤PLC选型PLC系统的接线外设元器件选择PLC程序设计程序调试四、总结五、参考文献中南大学机电工程学院.YA32-200四柱式万能液压机的工作原理YA32- 200实物图片1. YA32-200四柱式万能液压机的结构液压压力机的英文名称是hydraulic and oil press 液压压力机又称液压成形压力机，使用各种金属与非金属材料成型加工的设备。
液压压力机主要是有机架、液压系统、冷却系统、加压油缸、上模及下模，加压油缸装在机架上端，并与上模联接，冷却系统与上模、下模联接。
其特征在于机架下端装有移动工作台及与移动工作台联接的移动油缸，下模安放在移动工作台的上面。
液压机的结构类型有单柱式、三柱时、四柱式等形式，YA32- 200四柱万能液压机是四柱式的，它主要由横梁、导柱、工作台、上滑块和下滑块顶出机构等部件组成，结构原理图如图1-1所示。
中南大学机电院图1-1四柱液压机结构原理图1-床身2-工作平台3-导柱4-上滑块5-上缸6-上滑块模具7-下滑块模具液压机的主要运动是上滑块机构和下滑块顶出机构的运动，上滑块机构由主液压缸（上缸）驱动，顶出机构由辅助液压缸（下缸）驱动。
液压机的上滑块机构通过四个导柱导向、主缸驱动，实现上滑块机构“快速下行T慢速加压T保压延时T快速回程T原位停止”的动作循环。
