钻孔灌注桩技术规范

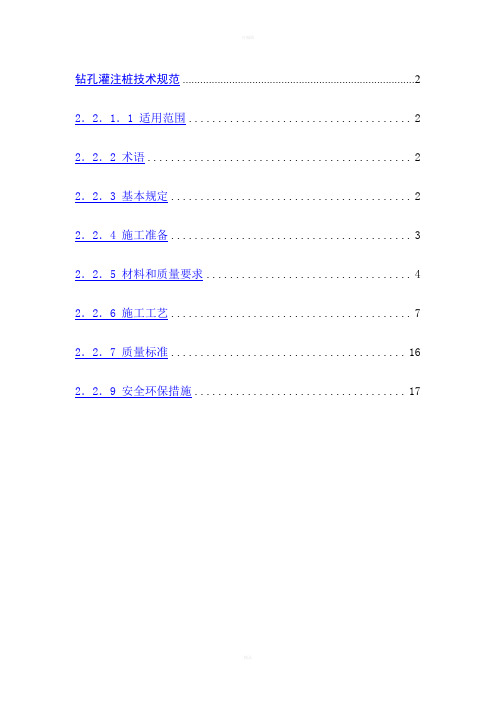

建筑——灌注桩钻孔灌注桩技术规范 (2)2．2．1．1 适用范围 (2)2．2．2 术语 (2)2．2．3 基本规定 (2)2．2．4 施工准备 (3)2．2．5 材料和质量要求 (4)2．2．6 施工工艺 (7)2．2．7 质量标准 (16)2．2．9 安全环保措施 (17)钻孔灌注桩技术规范2．2．1．1 适用范围泥浆护壁钻孔灌注桩按成孔工艺和成孔机械的不同，可分为如下几种，其适用范围如下：1．冲击成孔灌注桩：适用于黄土、黏性土或粉质黏土和人工杂填土层中应用，特别适合于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用，对流砂层亦可克服，但对淤泥及淤泥质土，则应慎重使用。

2．冲抓成孔灌注桩：适用于一般较松软黏土、粉质黏土、砂土、砂砾层以及软质岩层应用，孔深在20m 内。

3．回转钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、黏性土、砂土、软质岩层。

4．潜水钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、淤泥质土、黏土、粉质黏土、砂土、砂夹卵石及风化页岩层中使用，不得用于漂石。

2．2．1．2 编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB 50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB 50202-2002）；3．中华人民共和国行业标准《建筑桩基技术规范》（JGJ 94-94）；4．中华人民共和国国家标准《建筑地基基础设计规范》（GB 50007-2002）。

2．2．2 术语1．灌注桩：先用机械或人工成孔，然后再下钢筋笼、灌注混凝土的基桩。

2．泥浆护壁：用机械进行贯注桩成孔时，为防止塌孔，在孔内用相对密度大于1的泥浆进行护壁的一种成孔施工工艺。

2．2．3 基本规定2．2．3．1 桩位放样允许偏差如下：1．群桩：20mm；2．单排桩：10mm。

2．2．3．2 桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1．当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能进行检查时，桩基工程的验收应在施工结束后进行。

第五章就地灌注桩基础第一节一般规定第条 本章适用于钻、挖孔灌注桩和沈管灌注桩施工第条 就地灌注桩施工前，如设计要求或施工工艺需要时，应在现场作试桩，以核 对地质和水文地质情况，鉴定桩的承载力，并根据地层情况、施工条件决定适当的施工方法。

试桩方法可参照《试桩试验办法》（见附录4-1）。

钻孔灌注桩施工，必须由有经验的施工人员主持，并掌握钻孔地区地质和水钻孔设备应完好，施工记录应完善。

各种成孔设备（方法）的适用范围，可参考表。

钻孔灌注桩的清孔、吊装钢筋骨架、灌注水下混凝土各工序应连续快速完成。

第二节钻孔灌注桩一钻孔准备（-）场地准备第条 钻孔场地应符合以下要求：1 .场地为旱地时，应清除杂物，换除软土，整平夯实；.场地为陡坡时，可用枕木、型钢等搭设工作平台；2 .场地为浅水时，宜采用筑岛法施工，筑岛时的注意事项应按本规范第三章第二节和第七章 第二节有关筑岛规定执行；筑岛面积应按钻孔方法、设备大小等要求决定；各种成孔设备（方法）的适用范围参考表5.L4注: 第条在灌注过程中，特别是潮汐地区，应经常保持井孔水头，防止塌孔。

第5.L3条 文地质情况。

第条第5.L5条第条在灌注过程中，应经常探测井孔内混凝土面位置，及时地调整导管埋深，导管的埋深一般不宜小于2m或大于6m；当拌合物内掺有缓凝剂、灌注速度轻快、导管较坚固并有足够起重能力时，可适当加大埋深。

第5.2. 79条井孔内混凝土面位置的探测，应采用较为精确的器具。

若无条件时，可采用测深锤，锤宜为锥形，锤重不宜小于4kg。

禁止使用其它不符合要求的方法。

灌注将近结束时, 可用取样盒等容器直接取样，鉴定良好混凝土面位置。

第5. 2. 80条当井孔混凝土面接近和进入钢筋骨架时，应注意下列事项：1.混凝土面接近钢筋骨架时，宜使导管保持稍大的埋深，并放慢灌注速度，以减小混凝土的冲击力；.混凝土面进入钢筋骨架一定深度后，应适当提升导管，使钢筋骨架在导管下口有一定的埋深。

钻孔灌注桩施工技术规程.doc范本一：专业技术文档1. 引言1.1 目的本文档旨在规范钻孔灌注桩施工技术，确保施工工作的顺利进行，并保证工程质量，同时减少施工事故的发生，确保工作人员的安全。

1.2 范围本文档适合于钻孔灌注桩施工工程的各个阶段，包括设计、准备工作、施工过程以及质量验收。

2. 设计2.1 桩型选择根据工程要求和地质条件，选择合适的钻孔灌注桩型，包括立式、磨擦桩、端承桩等。

2.2 桩的直径和长度设计根据设计要求和地质调查结果，确定钻孔灌注桩的直径和长度，并考虑地下水位、荷载要求等因素进行设计。

3. 施工准备3.1 设备准备准备好所需的施工设备，包括钻孔机、混凝土搅拌站、泵车等。

3.2 施工材料准备准备好钻孔灌注桩所需的材料，包括水泥、砂石、钢筋等。

3.3 施工人员培训对施工人员进行必要的培训，包括施工操作规程、安全操作技能等。

4. 施工过程4.1 钻孔根据设计要求进行钻孔，包括钻孔机的安装、启动以及钻孔进度的控制。

4.2 灌注在钻孔完成后，进行泥浆清洗，并进行灌注混凝土。

4.3 端承桩验收对端承桩进行质量验收，包括桩身的垂直度、直径等的检测。

4.4 磨擦桩验收对磨擦桩进行质量验收，包括桩身的直径、长度、表面粗糙度等的检测。

5. 质量验收5.1 施工过程质量验收对施工过程中的各个环节进行质量验收，确保工程施工符合规范要求。

5.2 最终验收在整个施工工程完成后，对钻孔灌注桩进行最终验收，确保其符合设计要求和规范。

6. 风险管理6.1 安全风险对施工过程中可能存在的安全风险进行评估，并采取相应的防范措施。

6.2 工程风险对施工中可能浮现的工程风险进行评估，并采取相应的应对策略。

7. 附件本文档涉及的附件包括设计图纸、地质勘察报告、施工进度计划等。

8. 法律名词及注释1. 钻孔灌注桩：也称灌注桩，是一种混凝土桩，通过先钻孔再注浆的方式施工。

2. 端承桩：通过桩身和地层的直接接触来承担荷载的桩。

钻孔灌注桩施工规范全一、引言钻孔灌注桩作为一种常用的地基处理方式，被广泛应用于各种工程项目中。

它具有承载能力高、沉降小、适应性强等优点，因此在建筑工程、桥梁工程、水利工程等领域得到了广泛的应用。

为了保证钻孔灌注桩施工质量，提高工程的安全性和可靠性，制定了一系列的施工规范。

本文将介绍钻孔灌注桩施工的规范要求。

二、施工前的准备工作1. 施工前的资料准备：包括相关的设计文件、土质鉴定报告、地质勘察报告等。

2. 施工区域的界定：确定施工区域的范围和边界，确保施工的安全进行。

3. 施工机械和器材的准备：准备好所需的钻机、搅拌机等施工机械，以及配料设备和其它辅助设备。

三、施工过程及要求1. 钻孔施工：a. 钻孔位置的确定：根据设计要求确定钻孔的位置和孔径。

b. 钻孔技术要求：钻孔过程中要注意控制速度和转速，保证孔壁的垂直度和孔径的精确度。

c. 钻孔记录：钻孔过程中要对钻孔的深度、直径等进行记录，确保施工的准确性。

2. 放筒灌注：a. 搅拌料的配制：按照设计要求进行搅拌料的配制，确保其配比和质量。

b. 灌注工艺要求：灌注过程中要注意控制灌注速度和压力，确保桩体的质量。

c. 围护壁的施工：根据需要，在灌注过程中设置围护壁，防止灌注材料漏出。

3. 增加注浆：a. 注浆材料的准备：选用合适的注浆材料，并按照要求进行配制。

b. 注浆施工要求：注浆过程中要注意控制注浆压力和流量，确保注浆质量。

c. 注浆记录：注浆过程中要对注浆压力、流量等进行记录，以备后期检查和分析。

四、施工中的质量控制1. 施工中的质量检测：定期对钻孔、灌注、注浆等施工工艺进行检测和监测。

2. 施工中的质量记录：记录施工过程中的各项数据和指标，用于后期的质量分析和评估。

3. 施工中的质量问题处理：对施工中出现的问题及时处理，并采取相应的措施进行纠正。

五、施工后的检验与验收1. 施工后的检验：对施工完成的钻孔灌注桩进行检测，检查其质量和安全性。

2. 施工后的验收：根据相关标准对钻孔灌注桩进行验收，合格后方可进行后续工作。

钻孔灌注桩施工技术标准(内附全文)【1：正式风格】【钻孔灌注桩施工技术标准】1. 前言本文档旨在规范钻孔灌注桩施工技术，确保施工过程安全可靠，工程质量达到标准要求。

2. 术语和定义2.1 钻孔灌注桩：用机械钻具在地面上钻孔，然后在孔内灌注混凝土形成桩体的一种工法。

2.2 钻孔机：用于钻孔的专业设备，包括土壤钻机和岩石钻机等。

2.3 灌注混凝土：按照设计配合比制作的混凝土，用于灌注桩孔。

2.4 施工单位：负责钻孔灌注桩施工的具备相应资质和技术能力的施工公司。

3. 施工前准备3.1 设计文件审查：施工单位应仔细审查设计文件，并与设计单位进行沟通，确保理解设计要求。

3.2 施工方案编制：施工单位应根据项目需求制定具体的施工方案。

3.3 材料准备：备齐所需的混凝土、钢筋等材料，确保施工连续性。

3.4 设备调试：检查钻孔机的操作性能和安全装置，保证施工设备正常运行。

4. 施工工艺4.1 钻孔操作：按照设计要求选择合适的钻孔机进行钻孔，确保孔径和孔深满足要求。

4.2 孔内处理：清理孔内杂物，保证孔壁整洁，并根据设计要求进行孔底处理。

4.3 钢筋布置：按照设计要求在孔内布置钢筋，确保钢筋的数量和布置方式正确。

4.4 灌注混凝土：采用合适的混凝土灌注方式，确保混凝土充实孔隙，避免空洞和夹杂物。

4.5 养护措施：及时进行桩体养护，保证混凝土强度的发展和桩体稳定。

5. 施工质量控制5.1 随机检查：随机选取一定比例的桩进行质量检验，确认桩体符合设计和施工要求。

5.2 质量记录：对施工过程中的关键节点进行记录，包括钻孔尺寸、钢筋布置、混凝土浇注等。

5.3 实验室检测：委托有资质的实验室进行桩体抗压试验和混凝土强度检测。

6. 施工安全措施6.1 安全标志：在施工现场设置符合规定的安全标志，提醒施工人员注意安全。

6.2 个人防护：施工人员必须佩戴安全帽、安全鞋等个人防护装备，确保人身安全。

6.3 设备安全：检查施工设备的安全装置，确保设备运行时不发生事故。

钻孔灌注桩技术规范 (2)2．2．1．1 适用范围 (2)2．2．2 术语 (2)2．2．3 基本规定 (2)2．2．4 施工准备 (3)2．2．5 材料和质量要求 (4)2．2．6 施工工艺 (7)2．2．7 质量标准 (16)2．2．9 安全环保措施 (17)钻孔灌注桩技术规范2．2．1．1 适用范围泥浆护壁钻孔灌注桩按成孔工艺和成孔机械的不同，可分为如下几种，其适用范围如下：1．冲击成孔灌注桩：适用于黄土、黏性土或粉质黏土和人工杂填土层中应用，特别适合于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用，对流砂层亦可克服，但对淤泥及淤泥质土，则应慎重使用。

2．冲抓成孔灌注桩：适用于一般较松软黏土、粉质黏土、砂土、砂砾层以及软质岩层应用，孔深在20m 内。

3．回转钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、黏性土、砂土、软质岩层。

4．潜水钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、淤泥质土、黏土、粉质黏土、砂土、砂夹卵石及风化页岩层中使用，不得用于漂石。

2．2．1．2 编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB 50202- 2002）；3．中华人民共和国行业标准《建筑桩基技术规范》（JGJ 94-94）；4．中华人民共和国国家标准《建筑地基基础设计规范》（GB 50007-2002）。

2．2．2 术语1．灌注桩：先用机械或人工成孔，然后再下钢筋笼、灌注混凝土的基桩。

2．泥浆护壁：用机械进行贯注桩成孔时，为防止塌孔，在孔内用相对密度大于1 的泥浆进行护壁的一种成孔施工工艺。

2．2．3 基本规定2．2．3．1 桩位放样允许偏差如下：1．群桩：20mm；2．单排桩：10mm。

2．2．3．2 桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1．当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能进行检查时，桩基工程的验收应在施工结束后进行。

钻孔灌注桩施工规范钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、港口等工程领域。

为了确保钻孔灌注桩的施工质量和安全性，需要遵循一系列的施工规范。

以下将详细介绍钻孔灌注桩施工的各个环节及相应的规范要求。

一、施工准备1、场地准备施工前，应平整场地，清除杂物，确保施工场地坚实、平整，便于钻机的安装和移动。

同时，要设置好排水系统，防止场地积水影响施工。

2、测量放线根据设计图纸，准确测量桩位，并设置明显的标志。

桩位的偏差应符合相关规范的要求，一般来说，群桩桩位的偏差不应超过 20mm，单排桩桩位的偏差不应超过 10mm。

3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。

护筒的埋设深度应根据地质情况确定，一般在 10 20m 之间，特殊情况下应加深护筒的埋设。

护筒的中心线应与桩位中心线重合，偏差不得超过 50mm，护筒的倾斜度不得超过 1%。

4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣和冷却钻头。

泥浆的性能指标应根据地质情况和施工工艺进行调整，一般要求泥浆的比重在 11 13 之间，粘度在 18 22s 之间，含砂率小于 4%。

二、钻孔施工1、钻机安装钻机安装应平稳、牢固，确保在施工过程中不发生倾斜和位移。

钻杆应保持垂直，其垂直度偏差不得超过 1%。

2、钻进速度在钻进过程中，应根据地质情况合理控制钻进速度。

在粘性土层中，钻进速度一般为 1 2m/h；在砂性土层中，钻进速度一般为 05 1m/h。

当遇到坚硬地层时，应采用慢速钻进，并适当增加泥浆的比重和粘度。

3、钻进深度钻进深度应达到设计要求，一般通过测量钻杆的长度来控制。

当钻进接近设计深度时，应放慢钻进速度，并进行清孔。

4、清孔清孔的目的是清除孔底的沉渣，保证桩底的承载力。

清孔可采用正循环清孔或反循环清孔的方法，清孔后的泥浆性能指标应符合要求，孔底沉渣厚度不得超过设计规定，一般不应大于 50mm。

三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应根据设计图纸在钢筋加工场制作，主筋的接头应采用焊接或机械连接，接头的位置应符合规范要求。

钻孔灌注桩技术规范钻孔灌注桩技术规范1. 引言1.1 目的1.2 适用范围1.3 参考文件1.4 术语和定义2. 施工前准备2.1 钻孔灌注桩设计要求2.2 地质勘察和水文地质调查2.3 施工准备工作2.3.1 施工方案编制2.3.2 设备和材料准备2.3.3 勘测与标定2.3.4 安全防护措施3. 钻孔灌注桩施工工艺3.1 钻孔工艺3.1.1 钻孔形式3.1.2 钻孔工具和设备3.1.3 钻孔操作流程3.2 灌注工艺3.2.1 灌注孔口的处理3.2.2 高压旋喷混凝土灌注技术 3.2.3 土工合成材料灌注技术3.2.4 灌注过程控制与质量检查4. 施工质量控制4.1 钻孔灌注桩质量验收检验4.2 施工质量记录与报告4.3 问题处理与意见反馈5. 施工安全措施5.1 安全管理责任和制度5.2 施工人员安全教育和培训5.3 施工现场安全防护设施5.4 紧急救援预案6. 环境保护与文明施工6.1 环境影响评估和监测6.2 施工现场噪音控制6.3 施工废弃物处理7. 施工进度控制和工程验收7.1 施工进度计划编制与调整 7.2 隐蔽工程验收与质量抽查7.3 竣工验收与终结报告8. 维修与保养8.1 钻孔灌注桩维修保养要求8.2 维修保养措施与周期9. 技术创新与发展趋势扩展内容：1. 本文档所涉及附件如下：附件1：钻孔灌注桩设计图纸附件2：施工方案编制模板附件3：灌注孔口处理流程图...2. 本文档所涉及的法律名词及注释：- 土木工程法：指土木工程建设规划、设计、施工、监理和验收的法律规定。

- 建设工程质量管理条例：对建设工程质量管理的基本要求和规范进行了详细说明。

长螺旋钻孔灌注桩规范长螺旋钻孔灌注桩是一种高效、经济的基础施工技术，广泛应用于土木工程中。

为了确保长螺旋钻孔灌注桩工程的质量和安全，需要按照相关规范进行施工。

下面，我将介绍长螺旋钻孔灌注桩规范的内容。

一、基本要求长螺旋钻孔灌注桩的施工要满足国家相关标准和技术规范的要求，同时还需要进行相应的设计。

施工单位要具备相应的资质，并按照现行的法律法规进行施工。

二、材料要求2.1 螺旋钻孔灌注桩的桩材选用优质的钢筋混凝土。

混凝土强度符合设计要求，并且混凝土应经过试块试验后方可投入使用。

2.2 钢筋的布置要符合设计要求，钢筋的直径、间距等要符合施工图纸和设计要求。

2.3 钢筋的焊接要符合相关的标准，焊缝应均匀、牢固，无裂纹、夹渣等缺陷。

三、施工工艺3.1 钻孔3.1.1 钻孔的位置、孔径应符合设计图纸的要求。

3.1.2 钻孔过程中，应及时记录钻孔的深度和孔壁土质的情况，并做好相应的记录。

3.1.3 钻孔时应注意引导管的选择和使用，避免钻孔偏离设计位置。

3.1.4 钻孔结束后，应清理孔口，确保孔壁清洁。

3.2 灌注3.2.1 灌注前，要检查钢筋的布置是否符合要求，钢筋与孔壁之间应留有一定的间隙。

3.2.2 灌注过程中，要控制混凝土的流动性和坍落度，保证混凝土的均匀性。

3.2.3 灌注孔壁的高度应按照设计要求进行分段灌注，每段灌注的高度不宜过高。

3.2.4 灌注结束后，应及时检查混凝土的密实性和相对密度，确保符合设计要求。

四、验收与质量控制4.1 施工单位应按照规定进行自检和互检，确保施工工艺的符合性。

4.2 监理单位要组织验收，并对施工过程进行监督和检查，对工程质量进行评估。

4.3 长螺旋钻孔灌注桩工程应配合进行相应的质量检验，如抗压强度试验、细观观察等。

综上所述，长螺旋钻孔灌注桩施工需要按照相关规范进行操作，从材料选用到施工工艺、验收与质量控制等方面都要符合相关要求。

只有确保规范施工，才能确保长螺旋钻孔灌注桩工程的质量和安全。

钻孔灌注桩的技术规范与标准要求钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程中。

它的技术规范和标准要求对于保证工程质量和安全至关重要。

本文将从桩基施工前期准备、钻孔施工、灌注浆液、桩身质量检验等方面，探讨钻孔灌注桩的技术规范与标准要求。

一、桩基施工前期准备在进行钻孔灌注桩施工前，必须进行充分的准备工作。

首先，需要对施工现场进行勘测和设计，确定桩的类型、尺寸和布置。

其次，要进行地质勘察，了解地层情况，确保桩基施工的安全性和可行性。

此外，还需要准备好施工机械设备、工具和材料，并对施工人员进行培训和安全教育。

二、钻孔施工钻孔是钻孔灌注桩施工的关键环节。

在进行钻孔时，必须按照相关规范和标准要求进行操作。

首先，要选择合适的钻孔机械设备，并对其进行检查和维护，确保其正常运行。

其次，要根据设计要求，在适当的位置和角度进行钻孔。

在钻孔过程中，要及时清理孔口的泥浆和碎屑，保持孔口的清洁。

钻孔深度一般要达到设计要求的标高，并进行记录和测量。

三、灌注浆液灌注浆液是钻孔灌注桩的核心材料，对桩身的质量起着至关重要的作用。

在进行灌注浆液时，必须严格按照相关规范和标准要求进行操作。

首先，要选择合适的灌注浆液，根据设计要求确定其配合比例。

其次，要进行浆液的搅拌和搅拌时间的控制，确保浆液的均匀性和稳定性。

在灌注过程中，要注意浆液的流动性和充填度，避免产生空洞和缺陷。

四、桩身质量检验桩身的质量是保证钻孔灌注桩工程质量的重要指标。

在进行桩身质量检验时，要按照相关规范和标准要求进行操作。

首先，要对桩身进行外观检查，检查桩身表面是否有裂缝、起泡、蜂窝等缺陷。

其次，要进行桩身的质量检测，包括桩身的强度、密实度、抗渗性等指标。

同时，还要进行桩身的取样和试验，确保桩身的质量符合设计要求。

总结起来，钻孔灌注桩的技术规范与标准要求涉及到桩基施工前期准备、钻孔施工、灌注浆液、桩身质量检验等方面。

只有按照规范和标准要求进行操作，才能保证钻孔灌注桩工程的质量和安全。
