焊缝成型焊缝成型系数是对焊缝截面形状的考核，指熔焊时，在单道焊缝横截面上焊缝宽度（B）与焊缝计算厚度（H）的比值（φ=B/H）；焊缝系数是指对应焊接接头强度与母材强度之比值。
用以反映由于焊接材料、焊接缺陷和焊接残余应力等因素使焊接接头强度被削弱的程度，是焊接接头力学性能的综合反映。
压力容器分类压力容器分A、B、C、D四个级别。
A级又分：超高压容器、高压容器（A1）、第三类低、中压容器（A2）、球形储罐现场组焊或球壳板制造（A3）、非金属压力容器（A4）、医用氧舱（A5）；B又分：无缝气瓶（B1）、焊接气瓶（B2）、特种气瓶（B3）；C级又分铁路罐车（C1）、汽车罐车或长管拖车（C2）、罐式集装箱（C3）；D级又分：第一类压力容器（D1）、第二类低、中压容器（D2）。
压力容器焊缝的分类产品试板有关规定1. 总则本规定适用于碳素钢、低合金钢、不锈钢制Ⅰ、Ⅱ、Ⅲ类压力容器。
2. 凡符合以下条件之一者，A类的圆筒纵向焊接接头，应按每台容器制造产品焊接试板。
2.1 钢板厚度δs＞20mm的15MnVR；2.2 钢板材料的标准抗拉强度下限值σb＞540MPa；2.3 Cr-Mo低合金钢；2.4 当设计温度小于-10℃时，钢板厚度δs＞12mm的20R；钢材厚度δs＞20mm 的16MnR；2.5 当设计温度小于0℃，大于等于-10℃时，钢材厚度δs＞25mm的20R；钢材厚度δs＞38mm的16MnR；2.6 制作容器的钢板凡需热处理以达到设计要求的材料力学性能指标者；2.7 设计图样上或用户要求按台制作产品焊接试板的压力容器；2.8 异种钢（不同组别）焊接的压力容器；2.9 图样上注明盛装毒性为极度危害或高度危害介质的容器。
3. 除第2条之外的压力容器，如果能提供连续30台（同一台产品使用不同牌号材料的，或使用不同焊接工艺评定的，或使用不同的热处理规范的，可按两台产品对待）同牌号材料、同焊接工艺（焊接重要因素和补加重要因素不超过评定合格范围，下同）、同热处理规范的产品焊接试板测试数据（焊接试板试件和检验报告应存档备查），证明焊接质量稳定，由质保工程师批准，可以批代台制作产品焊接试板，具体规定如下：3.1 以同钢号、同焊接工艺、同热处理规范的产品组批，连续生产（生产间断不超过半年）每批不超过10台，从中抽一台产品制作产品焊接试板。

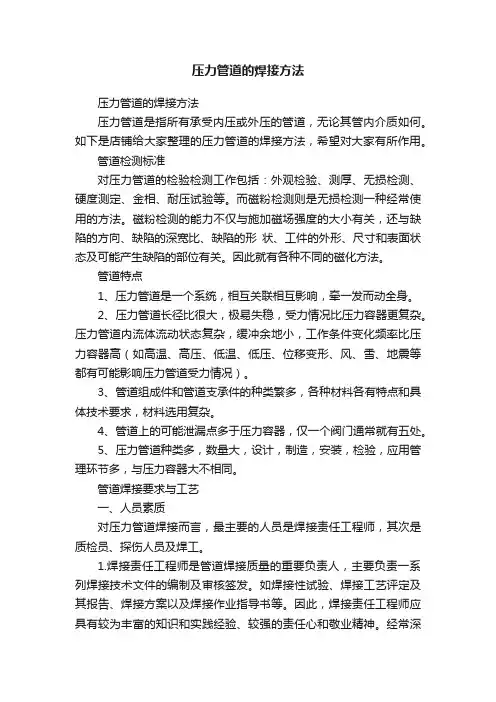

压力管道的焊接方法压力管道的焊接方法压力管道是指所有承受内压或外压的管道，无论其管内介质如何。
如下是店铺给大家整理的压力管道的焊接方法，希望对大家有所作用。
管道检测标准对压力管道的检验检测工作包括：外观检验、测厚、无损检测、硬度测定、金相、耐压试验等。
而磁粉检测则是无损检测一种经常使用的方法。
磁粉检测的能力不仅与施加磁场强度的大小有关，还与缺陷的方向、缺陷的深宽比、缺陷的形状、工件的外形、尺寸和表面状态及可能产生缺陷的部位有关。
因此就有各种不同的磁化方法。
管道特点1、压力管道是一个系统，相互关联相互影响，牵一发而动全身。
2、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。
压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。
3、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。
4、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。
5、压力管道种类多，数量大，设计，制造，安装，检验，应用管理环节多，与压力容器大不相同。
管道焊接要求与工艺一、人员素质对压力管道焊接而言，最主要的人员是焊接责任工程师，其次是质检员、探伤人员及焊工。
1.焊接责任工程师是管道焊接质量的重要负责人，主要负责一系列焊接技术文件的编制及审核签发。
如焊接性试验、焊接工艺评定及其报告、焊接方案以及焊接作业指导书等。
因此，焊接责任工程师应具有较为丰富的知识和实践经验、较强的责任心和敬业精神。
经常深入现场，及时掌握管道焊接的第一手资料；监督焊工遵守焊接工艺纪律的自觉性；协助工程负责人共同把好管道焊接的质量关；对质检员和探伤员的检验工作予以支持和指导，对焊条的保管、烘烤及发放等进行指导和监督。
2.质检员和探伤人员都是直接进行焊缝质量检验的人员，他们的每一项检验数据对评定焊接质量的优劣都有举足轻重的作用。
ASME压力管道锅炉压力容器焊接工艺参数确定评定方法与规则ASME（美国机械工程师学会）压力管道、锅炉、压力容器焊接工艺参数的确定和评定方法与规则是在焊接工艺设计和焊接质量评定中起到重要作用的一系列准则。
这些准则旨在确保焊接工艺的安全性、可靠性和一致性。
本文将对ASME焊接工艺参数的确定和评定方法与规则进行详细阐述。
首先，ASME规定了焊接工艺参数的确定方法。
具体而言，焊接工艺参数包括焊接电流、焊接电压、电极直径、焊接速度、预热温度、焊接气体流量等。
ASME将这些参数的确定分为两个步骤：首先是工艺试验和焊接样品制备，其次是参数评定。
工艺试验是通过在标准试样上进行一系列试验，确定适用于具体焊接材料和构件的焊接工艺参数。
试验包括针对不同参数组合的焊接试验，对焊缝的深度、宽度、外观、收缩等进行检测和评估。
试验结果将用于确定最佳的焊接工艺参数组合。
在参数评定阶段，焊接样品将被进一步评估，以确定焊接工艺参数的可行性和一致性。
评定方法包括对焊缝的断面、收缩、硬度、拉伸强度、冲击韧性等性能的评价。
这些评价结果将用于对焊接工艺参数进行修订和确定。
除了焊接工艺参数的确定，ASME还规定了焊接工艺参数的评定方法与规则。
焊接工艺参数的评定是为了验证焊接工艺的有效性和可靠性，以保证焊接接头的质量。
评定方法包括焊接工艺规范和焊接过程规范的编制，焊接程序评定和焊接工艺评定的实施。
焊接工艺规范是一份包含焊接工艺参数和评定方法的文档，它规定了适用于特定焊接材料和构件的合适焊接工艺。
焊接过程规范是工艺规范的具体实施文件，对焊接工艺参数进行细化和规范。
焊接程序评定是通过对焊接试样的实际焊接进行评估，以验证焊接工艺的可行性和一致性。
焊接工艺评定是对焊接接头进行一系列检测和评价，以验证焊接工艺的质量和可靠性。
总之，ASME对焊接工艺参数的确定和评定方法与规则的制定，为焊接工艺的设计和质量评估提供了准则和指导。
这些准则不仅可以确保焊接工艺的安全性和可靠性，还可以保证焊接接头的一致性和质量。
压力管道的定义和管道焊接技术标准金属管道种类繁多、数量大，使用工况千差万别。
我国不同行业采用不同的应用标准体系，标准之间差别很大。
当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标准有差距是客观存在的。
例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。
船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。
以下择要介绍一些基本标准。
一、压力管道分类1.压力管道的定义压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。
①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。
②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。
③最高工作压力不小于0.1MPa（表压，下同），输送介质为气（汽）体及液化气体的管道。
④最高工作压力不小于0.1MPa，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。
⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。
①GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。
②GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。
锅炉压力容器、压力管道焊工考试题库（共524 题）一、选择题：（200 题）1. 干燥且有触电危险环境的安全电压值为（）A. 110VB.36VC.24VD.12V2. 焊接设备在使用过程中发生故障，焊工的责任是（）A. 立即切断电源，通知电工检查修理B. 立即切断电源，自行检查修理C. 带电检查修理D. 立即通知电工检查修理3. 焊接过程中，对焊工危害较大的电压是（）A. 空载电压B.电弧电压C.短路电压D.网路电压4 .为防止触电和火灾事故，焊接电缆的中间接头不得超过（）A. 2 个B.3 个C.4 个D.5 个5. 若室电线或设备着火，不应采用（）灭火A. 干砂土B. 二氧化碳C. 四氯化碳D. 泡沫灭火器6. 强烈的可见光对焊工眼睛的危害主要是（A. 电光性眼炎B.白障C.青光眼D.眼睛疼痛7. 对焊工没有毒害的气体是（）A. 臭氧B. 一氧化碳C. 二氧化碳D. 氮氧化物8. 焊接烟尘对焊工的危害是（）A.尘肺和锰中毒B.心脏病C.胃痉挛D.高血压9. 对焊工危害较大的焊条药皮类型是（）A. 氧化铁型B. 氧化钛钙型C. 纤维素型D. 低氢型10. 焊割炬所用氧气胶管应能承受的压力是（）A. 0.5mpaB.1mpaC.1.5mpaD.2mpa11. 氧气瓶口沾染油脂会引起（）A.氧气纯度下降B.火焰能率降低C.燃烧爆炸D. 使焊缝产生气孔12. 焊接切割过程中，若发生回火时，应采取的措施是（）A. 立即关闭焊，割炬乙炔阀，然后再关闭氧气阀。
B. 立即先关闭焊，割炬氧气阀，然后再关闭乙炔阀C. 立即将焊割炬放入水中D.立即关闭氧气瓶阀13. 高空焊接时（）是不符合规定的A. 焊工施焊时，佩戴标准安全带。
B. 焊工施焊时，电缆或氧、乙炔管不缠在身上，而固定在架子上。
C. 施焊处下方及危险区的可燃、易燃物品应移开。
D. 施焊处的下方或危险区停留人员。
14. 不属于易燃、易爆气体的是（）A. 乙炔气B. 液化石油气C. 氩气D. 氢气15. 防止烟尘和有毒气体危害焊工的通风措施不应采取（）A. 通压缩空气B. 电扇C. 通氧气D. 吸尘排烟装置16. 锅炉压力容器是生产和生活中广泛使用的（）的承压设备。
锅炉压力容器压力管道手工电弧焊焊接工艺规程SMAW-67-03编制：____________审核：____________批准：____________XXX锅炉压力容器压力管道焊工培训中心2007.81 总则1.1 凡属金属监督范围内的锅炉承压管道和部件的焊接工作，必须由考试合格并取得压力容器合格证的焊工担任。
1.2 严格按锅炉受热面承压部件焊接监察范围执行。
1.3 焊接焊条使用必需与母材的化学成份、机械性能、硬度值基本相对应。
1.4 用来直接与管子焊接的成型铸材（如阀门、三通）， 其含碳量不得超过0.25%。
1.5 焊接焊道无夹渣、气孔、咬边等缺陷，表面波纹均匀，内侧无凹陷、焊瘤等现象，焊口质量检验按要求分类评定。
1.6 本规范适用于碳素钢，普通低合金钢手工电弧焊。
1.7 金属材料检验、设备焊口检查、通球试验、焊接评定、焊接头质量检验、焊接人员考核等项工作，应分别按有关规程进行。
1.8 焊接工作包括焊接、热处理和金属检查等，同时还必须遵守安全、环保、防火等规程的有关规定。
1.9 本规程适用于锅炉压力容器压力管道的手工电弧焊作业及考试。
2.0 本规程根据焊接工艺评定报告（WPS-1、WPS-3）进行编制。
2 钢材与焊接材料2.1 焊前必须查明所得材料的钢号，以便正确地选用相应的焊接材料和确定合适的焊接工艺和热处理工艺。
2.2 钢材必须符合国家标准（或部颁标准、专业技术条件），进口钢材必须符合该国国家标准或合同规定的技术条件。
2.3 属于锅炉监察范围内的锅炉受热面管及管道，使用异种规格和材料的管子代替时,应进行强度计算。
2.4 所用焊接材料（焊条）的质量应符合国家标准（GB/T5117-1995）。
2.5 检修中使用取代材料时必须征得金属技术监督专职工程师的同意，并经总工程师批准。
2.6 常用电焊条的化学成分，机械性能及用途等参见表1、表2。
表 1 常用电焊条的化学成分、机械性能表化学成分（%）机械性能S Pσb XMa δ5%ak/T J/℃序号焊条 型号 统一 牌号标准号C Mn SiCr MoV Ni其它不大于 1 E4303 J422 420 222 E5003 J502490 2027/-203 E4316 J426 4 E4315 J427 1.250.900.200.300.080.30 4205 E5016 J506 3 E5015 J507GB5117-95≤0.101.600.750.200.300.080.300.035 0.040 4902227/-30说明：1.表中单值除ak/T外均为最大值；2. ak/T中T表示试验温度表 2 常用电焊条的用途类 别牌 号型 号适用于焊接的钢材牌号焊条性质及 电流极性 J422 E4303 10、15、20、25、Q215、Q235 酸性熔渣， 交流或直流J502 E500320、25、Q275、Q295J426 E4316 10、15、20、25、20g 、20R 、20G 、22g 、Q215、Q235、Q275、Q295碱性熔渣，直流反极性J427 E431510、15、20、25、20g 、20R2、0G 、22g 、Q215、Q235、Q275、Q295 同 上J506 E5016Q275、Q295、Q345、16Mn 、16Mng 、16MnR 、12Mng 等 同 上碳素钢焊条J507 E5015Q275、Q295、Q345、16Mn 、16Mng 、16MnR 、12Mng 等同 上2.9 焊条的选用根据母材的化学成份机械性能和焊接接头的抗裂性、碳扩散、焊接热处理以及使用条件等综合考虑。
