压力容器基础知识
压力容器基础知识一、预备知识1、压力：垂直作用在物体表上的力。
2、压强：单位面积上承受的力。
在工程上，习惯称为压力。
式中：F 表示力，单位是牛顿（N ），S表示面积单位是平方米（m2），P 表示压强，单位是帕斯卡（Pa ）。
1）压强的单位① 法定单位：KPa ，MPa② 工程上有时会用到：公斤力（公斤）③ 其他加强单位：mmHg （毫米汞柱）mmH2O （毫米水柱）2）常见压强单位的换算① 标准大气压＝0.1MPa ＝760 mmHg② 工程大气压3、绝对压力、表压力、负压力1）绝对压力：容器内的实际压力。
2）表压力：压力表上的读数或液柱差H的压力值就是容器内介质压力超出大气压力的部分P绝=P表+P大气压3）负压力（真空度）：介质的压力低于大气压力的部分,称为负压力或真空,简称负压。
此时P表为负值，或表示为P负= P大气压-P绝。
4）几种压力的关系图P绝＝P大气压 P绝>P大气压 P绝<P大气压二、压力容器的定义1、容器：由曲面构成用于盛装物料的空间构件。
2、压力容器一般是指在工业生产中用来完成反应、传热、传质、分离、贮存等工艺过程，并承受0．1MPa表压以上压力的密闭容器。
3、《特种设备安全监察条例》中明确指出压力容器的定义为：压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于０．１ＭＰａ（表压），且压力与容积的乘积大于或者等于２．５ＭＰａ·Ｌ的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于０．２ＭＰａ（表压），且压力与容积的乘积大于或者等于１．０ＭＰａ·Ｌ的气体、液化气体和标准沸点等于或者低于６０℃液体的气瓶；氧舱等。
三、压力容器中的压力源1、来自容器外部：蒸汽锅炉或压缩机2、来自容器内部：受热、化学反应、聚集状态发生改变等四、压力容器的工艺参数1、压力1）工作压力：容器顶部在正常工艺操作时的压力。
压力容器基础知识
齐鲁石化公司设备管理部
6
大规模培训
压力容器基础知识 • 四、压力容器的压力来源 1、工作介质 压力容器所盛装的或在压力容器内参加反应的物质称之为工作介 质。 2、压力容器所承受的压力 按其来源可以分为两类：一类是气体或液体介质在容器之外的设备 内通过加压或增压后送入压力容器中,使容器壳体承受来自于介质对容 器单位面积上产生的垂直方向的作用力； 另一类是介质送入压力容器之前没有压力,送入容器内后,由于它在 容器内介质聚集状态发生改变,介质的密度发生变化，介质温度升高或 介质在容器内发生体积增大的化学反应 等,使容器内产生或增大压力 。 3、容器外来压力 在器外产生或增大压力的压力源一般为气体压缩机,液体泵或蒸汽锅 炉 。 压缩机和液体泵通过机械方法提高气体或液体压力 。
大规模培训 压力容器基础知识
压 力 容 器 基 础 知 识
齐鲁石化公司设备管理部
1
大规模培训
压力容器基础知识
•
•
第一部分 压力容器基础知识
一、压力容器的含义 1. 容器，顾名思义就是用以盛装物质的器皿。 2. 从广义上来讲,压力容器是指盛装气体或者液体,具有一定压力的密闭设备 。 如化工 装臵中的塔,反应器,换热器等设备的外壳绝大部分属于压力容器 。 3. 压力容器的特点：容器中的介质大部分具有一定的压力和温度,甚至是高温高压,且介 质多数具有易燃,易爆和有毒 。 4.监察要求：在压力和温度的联合作用下,容器器壁的承载能力如何,能否发生容器的爆 破,容器上的各密封点是否可靠,能否发生泄漏而造成火灾,爆炸和人员中毒 。根据压力容 器对外界产生影响的不同,为了保证压力容器操作者的人身安全以及设备安全,根据不同容 器所具有的不同特点,给予不同的设计理论和不同的监察规定。 5. 《特种设备安全监察条例》对压力容器的定义：是指盛装气体或者液体，承载一定压 力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容 积的乘积大于或者等于2.5MPa· L的气体、液化气体和最高工作温度高于或者等于标准沸 点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压）， 且压力与容积的乘积大于或者等于1.0MPa· L的气体、液化气体和标准沸点等于或者低于 60℃液体的气瓶；氧舱等。 根据这一定义，压力容器包括：固定式容器、气瓶、铁路罐车、汽车罐车、医用氧 仓、超高压（≥100MPa）容器、非金属压力容器、简单压力容器等。
压力容器基本知识

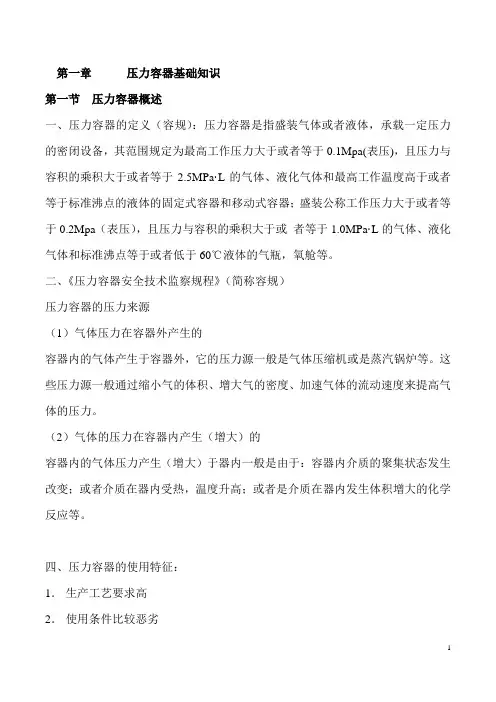

第一部复习提纲第一章压力容器基本知识一、基本概念（应知）1、压力：垂直作用于物体表面上的力。
单位是“帕斯卡”，简称“帕”，用“Pa”表示。
表压：压力表的读数；表示压力容器内介质压力高出大气压力的部分。
真空度：真空表的读数；表示压力容器内介质压力低出大气压力的部分。
绝对压力：以绝对零压为基础的压力。
P绝＝P表+P大气P绝＝P大气–P真空一、基本概念（应知）2、压力容器：所有承受压力的密闭容器。
3、工作压力：系指容器顶部在正常工艺操作时的压力。
4、设计压力：系指在相应设计温度下用以确定容器计算壁厚及其元件尺寸的压力。
一、基本概念（应知）5、强度：对于某种材料所能承受的压力有一定的限度，超过了这个限度，物体就会破坏，这一限度称为强度。
6、设计温度：系指压力容器在正常操作过程中，在相应设计压力下，表壁或元件金属可能达到的最高或最低温度。
（只有当元件金属的温度低于-20℃时，在按最低温度确定设计温度）二、基本知识（应知）1、压力容器的分类：压力容器分类主要考虑事故发生的可能性与事故危害性的大小两个方面。
（1）按最高工作压力分：低压容器L（0.1≤P W＜1.6MPa）、中压容器M（1.6≤P W＜10Ma）、高压H（10≤P W＜100MPa）容器、超高压容器U(P W≥100MPa)。
（2）按壳体承压方式分：内压容器、外压容器。
1、压力容器的分类（3）按设计温度分：低温容器（t≤－20℃）、常温容器（－20℃＜t＜450℃）、高温容器（t≥450℃）。
（4）按作用原理分：反应容器、换热器、分离器、贮运容器。
1、压力容器的分类（5）《容规》根据容器的压力高低、介质的危害程度及在生成过程中的重要作用将压容器分为三类：第一类容器：低压容器（非易燃、无毒、低压，属于第二、第三类的除外）；第二类容器：中圧（属于第三类除外）、低压锅炉、毒性低压容器等。
第三类容器：高压、超高圧、毒性中圧、移动式、球形等。
2、确定设计压力的方法（1）当容器装有安全泄放装置时，设计压力应不小于安全的开启压力。
压力容器基础知识
压力容器基础知识压力容器是用于存储各种气体、液体和气体-液体混合物的设备。
这些设备不仅需要承受不同介质的压力，还需要保证设备的密封性和耐腐蚀性能。
因此，压力容器的设计、制造、安装和维护都需要符合相关的标准和规范。
1. 压力容器的应用场景压力容器广泛应用于石油化工、核工业、制药、冶金、燃气等领域。
比如，在石油化工中，压力容器被用于储存石油、汽油等可燃液体。
在核工业中，压力容器被用于储存和运输放射性物质。
在制药中，压力容器被用于制造药品、医疗设备等。
2. 压力容器的设计原则压力容器的设计需要遵循以下原则：(1) 安全性和可靠性原则：设备应能承受其设计条件下的最大工作压力和温度，同时应考虑容器内介质的性质以及应力集中等因素。
(2) 容器材质选择原则：要根据介质的性质、使用条件和操作环境等因素来选择合适的材质。
(3) 规范性原则：设计要符合相关的标准和规范，如ASME、GB等标准。
(4) 可维护性原则：设计要考虑设备的可维护性和易检修性。
3. 压力容器的制造工艺压力容器通常需要使用高强度的钢材制造。
在制造过程中需要进行焊接、加工和检验等工艺。
压力容器的制造工艺需要注意以下问题：(1) 设备加工精度和工艺控制：保证制造误差在运行条件内范围并满足规定的偏差控制要求。
(2) 设备检验：确保制造设备的质量和设计要求一致，并符合相关标准和规范的要求。
(3) 设备安装：在安装过程中需要保证设备安装牢固，并且需遵守安全操作规范。
4. 常见的压力容器故障原因(1) 经常受到冲击或振动。
(2) 长期使用导致设备老化或疲劳。
(3) 腐蚀或受到化学侵蚀。
(4) 压力容器设计或制造过程存在缺陷。
(5) 不正常操作或使用不当。
总之，对于一些需要使用压力容器的行业和领域，人们必须要关注和遵守相关的标准和规范，才能确保设备的安全稳定运行。
压力容器的基础知识
压力容器的基础知识压力容器的基础知识一、压力容器：工农业生产及人民生活中广泛使用的承载一定压力载荷的密封容器。
承压容器很多，但易造成事故且危害性较大的只是一部分。
《条例》规定：压力容器，是指盛装气体或者液体，承载一定压力载荷的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)，且压力与容积的乘积大于或者等于2.5MPa/L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa(表压)，且压力与容积的乘积大于或者等于1.0MPa/L的气体、液化气体标准沸点等于或者低于60℃液体的气瓶、氧舱等。
《容规》规定：具有下列条件才能划入压力容器1.最高工作压力（PW）≥0.1Mpa(不含液体压力下同);2.内直径（非圆形截面指其最大尺寸）大于或等于0.15m，且容积（V）大于或等于0.025m3;3.盛装介质为气体、液化气体和最高工作温度高于或等于标准沸点的液体。
二、压力容器的特点1.由于压力容器的压力源具有动态性质，所以潜伏着超过额定压力而引起爆炸的可能性，有三种情况：(a)压缩机和蒸汽锅炉的超压引起爆炸；(b)伴有化学反应的压力容器反应中超压(c)一般压力容器受环境温度影响升温升压引起爆炸。
2.压力容器中介质复杂：一旦爆炸，社会影响面大，甚至严重的影响社会的安定。
3.压力容器运行状况是相对静止的，但内部储存有巨大能量，事故具有隐蔽性和突发性.三、压力容器的压力来源。
压力容器的压力来源可以来自两个方面，一是气体的压力在容器外产生（增大）的，另一种是气体的压力是在容器内产生（增大）的。
(1)气体的压力在容器外产生（增大）的压力源一般来自二个设备：a.压力产生于气体的压缩机。
工作介质为压缩气体的容器，压力由压缩机对气体的压缩而产生的，例如贮气罐、油分离器等，这些容器承受的压力取决于压缩机出口的压力。
b.压力产生于蒸汽锅炉。
工作介质为蒸汽的压力容器，如蒸汽加热器、蒸发器、夹套容器加热的夹套等，它们的压力来源于蒸汽锅炉，压力的大小取决于锅炉的出汽压力.有时候压力容器所需要的蒸汽压力小于锅炉的出汽压力，则在容器的进口管上装设减压阀，调整减压阀即可以得到容器所需要的蒸汽压力.(2)在容器内产生（增加）的气体压力，在压力容器内气体压力一般是二个原因形成的。
压力容器基础知识
第3部分承压类特种设备—压力容器1压力容器基础知识主要内容：1 压力容器的含义、参数、级别、介质2 压力容器的基本结构3 运行与维护保养及异常情况处理4 定期检查与定期检验3压力容器基础知识压力容器基础知识1 压力容器的含义、参数、级别、介质1.1压力容器的含义（种类）《特种设备目录》中所定义的压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa•L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。
压力容器基础知识压力容器的压力来源（1）来自容器外部①由各类气体、液化气体压缩机泵供给压力，工作压力取决于压缩机出口和泵出口的压力。
②由蒸汽锅炉、废热锅炉供给的压力。
工作压力取决于锅炉出口的蒸汽压力或经减压后的蒸汽压力。
（2）来自容器内部①气态介质由于温度升高，导致体积膨胀受限，产生压力或使压力增大。
②液体介质受热汽化，压力即为该温度下的饱和蒸汽压。
以水为例，当工作温度为120℃时，饱和蒸汽压约为0.20MPa，当工作温度为200℃时，饱和蒸汽压约为1.56MPa。
压力容器基础知识③液化气体介质，以气液两相共存，压力就是随温度变化的饱和蒸汽压。
各种不同液体在不同温度下有不同饱和蒸汽压，例如液氨20℃时的饱和蒸气压是0.75MPa,50℃时的饱和蒸气压是1.93MPa;丙烷50℃时的饱和蒸气压是1.704MPa。
④充满液态介质，由于温度升高导致液体体积膨胀，容器的压力取决于液体的体积膨胀系数。
例如液化石油气的体积膨胀系数是水的10～16倍，当液化石油气以液态充满整个容器时，压力随温度上升十分迅速。
压力容器基础知识
=735.6mmHg
4
表压力
绝压
表压 真空
大气压
绝压=表压+大气压
绝压 0Pa
绝压=大气压-真空
表压力：压力表上所指示的压力值是指容器内的压力与
容器周围大气压力的差值。压力容器的设计压力、工作
压力及计算压力等都是指表压力。
5
表压力
工作压力——指正常工艺操作情况下，容器顶部的 最高压力。 最高工作压力——正常使用过程中，顶部可能出现的最大表压 力（不包括液柱静压力）。 设计压力——指相应的设计温度下确定容器计算壁厚及其元件 尺寸的压力。设计压力不得低于工作压力。一般不得低于安全 阀的开启压力或爆破片的爆破压力。 计算压力——指相应设计温度下，用以确定压力容器元件 厚度的压力。 临界压力Pc——物质处于临界状态时的压力。
③介质为气体，液化气体或最高温度高于等于标准沸点的液体。
2
压力容器的主要工艺参数
1、压力：一般是指压力容器工作介质的压力，也是压力 容器工作时承受的主要载荷。
压力 单位：Pa（帕斯卡） N/m2
压力——均匀垂直作用在物体表面上的力（物理学），单位 是N。
压强——均匀垂直作用在物体表面上的单位面积的压力（工 程上压力就是压强）。
13
钢材的分类方法1
（2）合金钢——除碳、铁基本元素和残留元素外， 还含有添加元素的合金。
合金元素总含量 ≤5% 低合金钢 合金总含量 5~10% 中合金钢 合金总含量 >10% 高合金钢
特点和优点：具有优良的综合力学性能，其强度、韧度、 耐腐蚀性、低温和高温性能等均优于相同含碳量的碳素钢。 采用低合金钢，不仅可以减薄容器的壁厚，减轻重量，节 约钢材，而且能解决大型压力容器在制造、检验、运输、 安装中因壁厚太厚所带来的各种困难。
4
表压力
绝压
表压 真空
大气压
绝压=表压+大气压
绝压 0Pa
绝压=大气压-真空
表压力：压力表上所指示的压力值是指容器内的压力与
容器周围大气压力的差值。压力容器的设计压力、工作
压力及计算压力等都是指表压力。
5
表压力
工作压力——指正常工艺操作情况下，容器顶部的 最高压力。 最高工作压力——正常使用过程中，顶部可能出现的最大表压 力（不包括液柱静压力）。 设计压力——指相应的设计温度下确定容器计算壁厚及其元件 尺寸的压力。设计压力不得低于工作压力。一般不得低于安全 阀的开启压力或爆破片的爆破压力。 计算压力——指相应设计温度下，用以确定压力容器元件 厚度的压力。 临界压力Pc——物质处于临界状态时的压力。
③介质为气体，液化气体或最高温度高于等于标准沸点的液体。
2
压力容器的主要工艺参数
1、压力：一般是指压力容器工作介质的压力，也是压力 容器工作时承受的主要载荷。
压力 单位：Pa（帕斯卡） N/m2
压力——均匀垂直作用在物体表面上的力（物理学），单位 是N。
压强——均匀垂直作用在物体表面上的单位面积的压力（工 程上压力就是压强）。
13
钢材的分类方法1
（2）合金钢——除碳、铁基本元素和残留元素外， 还含有添加元素的合金。
合金元素总含量 ≤5% 低合金钢 合金总含量 5~10% 中合金钢 合金总含量 >10% 高合金钢
特点和优点：具有优良的综合力学性能，其强度、韧度、 耐腐蚀性、低温和高温性能等均优于相同含碳量的碳素钢。 采用低合金钢，不仅可以减薄容器的壁厚，减轻重量，节 约钢材，而且能解决大型压力容器在制造、检验、运输、 安装中因壁厚太厚所带来的各种困难。
压力容器的基础知识
压力容器的基础知识压力容器是用于存放或输送高压气体、液体或混合物的设备。
它们经常被使用在工业、化工、制药、能源等行业。
由于它们涉及到高压和高温，因此非常重要的一点就是安全性。
在使用压力容器时，必须严格遵守相关的安全规程，并确保容器的质量和稳定性。
以下为压力容器的基础知识的详细介绍。
1. 压力容器的分类压力容器可以按照它们的用途、形状、尺寸、使用压力、储存介质和制造材料等因素进行分类。
- 按照用途：压力容器可以分为存储压力气体的储气罐、用于加热或热处理的锅炉和用于储存液体或气体的贮槽。
- 按照形状：压力容器可以分为圆形、方形、球形、柱形等形状。
- 按照尺寸：按照容器的体积或者形状大小可以分为大型、中型和小型压力容器。
- 按照使用压力：根据压力容器所能承受的压力可以分为低压容器、中压容器和高压容器。
- 按照储存介质：根据储存的流体介质的不同，压力容器可以分为储气罐、储液罐等。
- 按照制造材料：压力容器可以使用不同的材料制造，包括钢、铝、铜、玻璃钢等。
2. 压力容器的物理特性在设计压力容器之前，了解压力容器的物理特性是非常重要的。
主要物理特性如下：- 压力：压力容器通过承受和淋压来保持容器内部的高压状态。
缺乏妥善的维护或设计不佳可能导致容器内部气体或液体泄漏并爆炸。
- 温度：温度是压力容器的另一个重要特性，因为过高或过低的温度可能导致容器失去其结构完整性和稳定性。
- 物理强度：压力容器需要足够的物理强度来承受容器内部的压力。
这也涉及到材料选择和制造方法的选择。
- 密封性：压力容器需要可靠性高的密封系统，以防止存储在容器内的物质泄漏。
3. 压力容器的安全检查在使用压力容器之前，应该进行安全检查和维护。
以下是一些重要的检查项目：- 监测压力：设备操作人员应该动态监控容器内部的压力，并使用相关的压力监测设备检测压力释放或泄漏的风险。
- 注意温度：设备操作人员还应该动态监测容器内部的温度，并确保其在正常范围内。
压力容器基础知识
三、强度及其它名词的定义
金属材料在不同条件下抵抗外力对其破坏的能力统 称为材料的强度。我们常见常用的是以下两种： 称为材料的强度。我们常见常用的是以下两种： 1、屈服强度σs（σ0.2）：表示材料抵抗发生塑性变 屈服强度σ 形的能力； 2、强度极限σb：表示材料抵抗断裂的能力 强度极限σ
（一）圆柱形筒体的内、 外压计算
1、计算涉及的有关设计参数： （1） 容器（筒体）直径（钢板卷焊的筒体， 容器（筒体）直径（钢板卷焊的筒体， 内径为公称直径；无缝钢管作筒体，外径为公 称直径）
（2）工作压力Pw和设计压力P： ）工作压力P 和设计压力P 工作压力是指正常操作情况下可能出现的最高 工作压力是指正常操作情况下可能出现的最高 压力； 设计压力根据不同的情形，取 设计压力根据不同的情形，取 P=(1.05～ P=(1.05～1.75)Pw（一般取1.25Pw） （一般取1.25P （3）设计温度t：取直接或间接传热介质的最高可 设计温度t 能温度 （4）计算压力Pc：（要加上液体静压力）与设计压 计算压力P 力P的区别 （5）许用应力[σ]t： 许用应力[σ] （6）焊接接头系数φ： 焊接接头系数φ
二、压力容器的分类
按照容器的承压、介质、用途、蓄能四方面 特性都有分类。我们常接触的有： 1、按设计压力P分为： 、按设计压力P 低压 0.1MPa≤P＜ 0.1MPa≤P＜1.6MPa 中压 1.6MPa≤P＜ 1.6MPa≤P＜10MPa 高压 10MPa≤P＜ 10MPa≤P＜100MPa 超高压 P≥100MPa
四、压力容器主要受压元件
压力容器上的主要受压元件有： 1、圆柱形筒体； 2、各种封头（椭圆形、蝶形、球冠形、锥形、 平板形等）； 3、外压筒体上的加强圈； 4、管壳式换热器里的换热管、管板（花板）、 膨胀节等； 5、容器上的人手孔、接管、试镜、法兰等
金属材料在不同条件下抵抗外力对其破坏的能力统 称为材料的强度。我们常见常用的是以下两种： 称为材料的强度。我们常见常用的是以下两种： 1、屈服强度σs（σ0.2）：表示材料抵抗发生塑性变 屈服强度σ 形的能力； 2、强度极限σb：表示材料抵抗断裂的能力 强度极限σ
（一）圆柱形筒体的内、 外压计算
1、计算涉及的有关设计参数： （1） 容器（筒体）直径（钢板卷焊的筒体， 容器（筒体）直径（钢板卷焊的筒体， 内径为公称直径；无缝钢管作筒体，外径为公 称直径）
（2）工作压力Pw和设计压力P： ）工作压力P 和设计压力P 工作压力是指正常操作情况下可能出现的最高 工作压力是指正常操作情况下可能出现的最高 压力； 设计压力根据不同的情形，取 设计压力根据不同的情形，取 P=(1.05～ P=(1.05～1.75)Pw（一般取1.25Pw） （一般取1.25P （3）设计温度t：取直接或间接传热介质的最高可 设计温度t 能温度 （4）计算压力Pc：（要加上液体静压力）与设计压 计算压力P 力P的区别 （5）许用应力[σ]t： 许用应力[σ] （6）焊接接头系数φ： 焊接接头系数φ
二、压力容器的分类
按照容器的承压、介质、用途、蓄能四方面 特性都有分类。我们常接触的有： 1、按设计压力P分为： 、按设计压力P 低压 0.1MPa≤P＜ 0.1MPa≤P＜1.6MPa 中压 1.6MPa≤P＜ 1.6MPa≤P＜10MPa 高压 10MPa≤P＜ 10MPa≤P＜100MPa 超高压 P≥100MPa
四、压力容器主要受压元件
压力容器上的主要受压元件有： 1、圆柱形筒体； 2、各种封头（椭圆形、蝶形、球冠形、锥形、 平板形等）； 3、外压筒体上的加强圈； 4、管壳式换热器里的换热管、管板（花板）、 膨胀节等； 5、容器上的人手孔、接管、试镜、法兰等

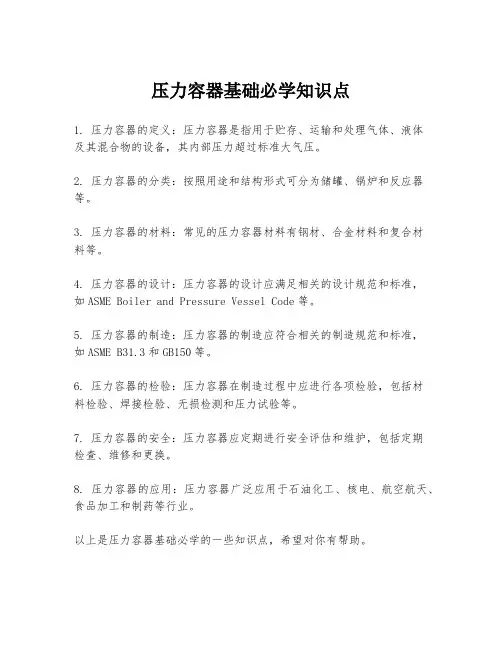

压力容器基础必学知识点
压力容器基础必学知识点
1. 压力容器的定义：压力容器是指用于贮存、运输和处理气体、液体
及其混合物的设备，其内部压力超过标准大气压。
2. 压力容器的分类：按照用途和结构形式可分为储罐、锅炉和反应器等。
3. 压力容器的材料：常见的压力容器材料有钢材、合金材料和复合材
料等。
4. 压力容器的设计：压力容器的设计应满足相关的设计规范和标准，
如ASME Boiler and Pressure Vessel Code等。
5. 压力容器的制造：压力容器的制造应符合相关的制造规范和标准，
如ASME B31.3和GB150等。
6. 压力容器的检验：压力容器在制造过程中应进行各项检验，包括材
料检验、焊接检验、无损检测和压力试验等。
7. 压力容器的安全：压力容器应定期进行安全评估和维护，包括定期
检查、维修和更换。
8. 压力容器的应用：压力容器广泛应用于石油化工、核电、航空航天、食品加工和制药等行业。
以上是压力容器基础必学的一些知识点，希望对你有帮助。
