目录1 编制的依据 (2)2 工程(设备) 及工程量简介 (2)3 作业前应该做的准备工作和必须具备的条件 (3)4 参加作业人员的资格及要求 (3)5 作业所需的机具、工具、仪器、仪表 (4)6 作业程序、方法及内容 (5)7 强制性条文执行条例 (8)8 职业健康安全、文明施工、环境保护措施 (8)9 施工进度控制 (9)10 危险识别、风险评估及控制对策 (9)1 编制的依据2 工程(设备) 及工程量简介2.1 工程概况本工程总装机容量为200MW，安装100台2MW风机，采用10回35kV集电线路接入场内新建的110kV升压变电站。
集电线路以架空方式为主，在末端进升压站时采用电缆。
箱变高压侧采用套管上出线接入架空线路。
本工程10回架空线路的总里程为90.31km。
2.2 设备概况本工程架空线路杆塔采用带拉线门型混凝土杆，杆塔基础为预制底拉盘。
本工程架空线路导线采取变径方案，按经济电流密度法确定截面，导线变径基本原则：线路接入6台及以下风机时，架空导线选用钢芯铝绞线LGJ-120/25，线路接入6台以上风机时，架空导线选用钢芯铝绞线LGJ-240/30；线路末端约1km范围架设地线，选用GJ-50。
本工程集电线路的杆塔形式以带拉线的普通钢筋混凝土门型杆为主，每根电杆由上下两段焊接而成，上段选用S30-9/1414型，下段选用X30-6/1414或 X30-9/1414型。
电杆按受力和用途分类，有直线杆、转角杆、直线耐张杆、终端杆等型式。
2.3 工程量统计电杆基础开挖→电杆焊接→电杆组装→电杆吊装→基坑回填3 作业前应该做的准备工作和必须具备的条件3.1 电杆组立施工前，施工队认真熟悉施工图纸，理解设计要求，严格按图施工。
3.2 基坑经过检查且质量合格。
3.3 耐张杆、直线杆、转角杆的基础预偏符合设计要求。
3.4 直线杆顺线路方向位移,35kV架空线路不应超过设计档距的1%；直线杆横线路方向位移不应超过50mm；转角杆,分歧杆的横线路,顺线路位移均不应超过50mm。
电杆组立指导书电杆组立指导书1.引言本指导书旨在提供电杆组立操作的详细说明，以保证作业过程的安全性和准确性。
本指导书适用于电力行业的电杆组立工作。
2.术语和缩略词2.1 术语- 电杆：指用于支撑电力线路的垂直立柱。
- 组立：指将电杆垂直地安装在地面或其他基础设施上。
- 竖井：指埋设在地面下用于支撑电杆的混凝土结构。
2.2 缩略词- PPE：个人防护装备(Personal Protective Equipment)- OSHA：职业安全与健康管理局(Occupational Safety and Health Administration)3.准备工作3.1 安全事项- 执行此工作的员工必须经过相关培训并持有合适的资质证书。
- 在组立电杆前，必须确保工作区域的安全，包括清除障碍物和危险源。
- 所有参与此工作的人员必须穿戴适当的个人防护装备(PPE)，包括头盔、安全鞋、护眼镜和手套。
3.2 工具和材料- 电杆：根据设计要求准备所需数量的电杆。
- 竖井：根据设计要求准备所需数量的混凝土竖井。
- 铲子和挖掘工具：用于清理施工区域。
- 手动扳手：用于拧紧电杆连接件。
- 鞍座和支撑架：用于固定电杆。
- 测量工具：用于确保电杆的正确位置和高度。
4.组立步骤4.1 开挖施工区域4.1.1 使用铲子和挖掘工具清理施工区域，确保没有障碍物。
4.1.2 根据设计要求，挖掘混凝土竖井的坑槽。
4.2 安装竖井4.2.1 按照设计要求，将混凝土浇筑入坑槽中，形成竖井。
4.2.2 确保竖井垂直和与地面齐平。
4.3 安装电杆4.3.1 使用起重设备将电杆垂直地放置在竖井上。
4.3.2 使用测量工具确保电杆的正确位置和高度。
4.3.3 使用手动扳手拧紧电杆连接件。
4.4 固定电杆4.4.1 使用鞍座和支撑架固定电杆，确保其稳固性和安全性。
5.完成工作5.1 清理施工区域5.1.1 清理施工区域，确保没有杂物和障碍物。
6.附件本文档涉及的附件包括：- 图纸和设计文件- 安全操作规程和流程- 质量检验报告和记录7.法律名词及注释7.1 OSHA：职业安全与健康管理局。
电力专业电杆组立、金具安装、导线架设施工作业指导书第一章总则电力专业电杆组立、金具安装、导线架设是电力工程施工中的重要环节。
为了确保工作质量和安全，本指导书主要针对电杆组立、金具安装、导线架设的相关技术进行讲解，帮助施工人员正确、规范地操作。
第二章电杆组立电杆组立是电力工程中最基础的一项工作。
为了确保电杆的安全稳定，组立工作必须遵循以下原则：1. 根据施工图纸确定电杆位置。
2. 根据地形地貌等条件确定电杆的安装深度。
3. 接触线路、架空线路等施工前必须进行勘察，在勘察中确定电杆地址，组立时电杆的端面距离道路边缘要求≥1米。
4. 确定电杆方向，以满足导线的牵引力和风荷载。
5. 考虑电力线的电位差，电杆的接地最高点不应超过线路最高点。
6. 按照施工图纸要求选择正确的电杆规格，保证其质量和可靠性。
7. 电杆立好后要调整其水平度和垂直度，确保组立的稳定性。
第三章金具安装1. 直接插装金具的安装，必须保持金具垂直，且插装深度一致。
2. 不得使用过短、损坏、变形的金具。
3. 必须使用标准配套金具，不得乱用。
4. 必须确保电线的过夺，不要使电线与金具直接接触。
5. 施工现场不得存放杂物、垃圾等。
第四章导线架设1. 要正确按照施工图纸进行架设，要严格按照坪数配图、交叉跨越规定的距离和高度安装。
2. 导线必须完全展开，线夹要牢固，螺帽要紧固。
3. 导线的安装必须按照规定的張力值调张处理，保证线路稳定。
4. 大跨越方式采用拉线牵制，线杆采用高强度材料支撑，保证连接牢固性。
5. 所有连接必须采用标准配套金具，并严格遵照正确的连接方式、连接管内径和压紧扭矩进行安装加固。
6. 不得将线路经过居民区。
在城市區域中，线路应处于无障碍状态，不得存在对市容、环境造成污染等不良影响。
第五章安全管理1. 施工现场必须做好安全防范工作，特别是要加强高空作业、电气作业等人员的安全管理，以保证工作过程中的安全性，严禁酗酒、斗殴、赌博等不良行为。

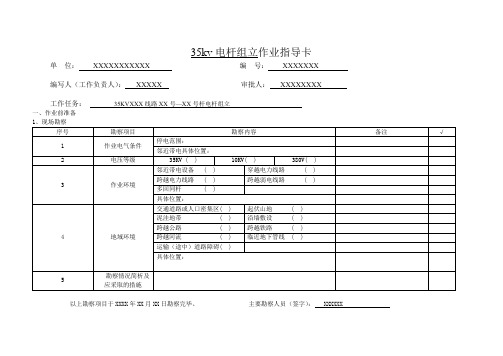

35kv电杆组立作业指导卡
单位：XXXXXXXXXXX 编号：XXXXXXX
编写人（工作负责人）：XXXXX 审批人：XXXXXXXX
工作任务：35KVXXX线路XX号—XX号杆电杆组立
一、作业前准备
1、现场勘察
以上勘察项目于XXXX年XX月XX日勘察完毕。
主要勘察人员（签字）： XXXXXX
2、人员分工
确认“作业前准备”1-4项已完成，工作负责人（签字）： XXXXXX 二、作业程序及危险点控制措施
计划工作时间： XXXX年XX月XX日XX时XX分至XX月XX日XX时XX分
1、开工
确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：
3、现场补充的安全措施
4、关键作业步骤
5、竣工。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (1)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (3)
5.3主要作业内容 (4)
5.4质量检验 (5)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
钢管杆、铁塔组立工程的安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控表4-1工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人：监理单位检查人：
日期：日期：
注1：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
注2：工作前安全风险辨析及预控措施表在有新的风险因素及预控措施时可增加补充，下同。
5作业内容
5.1作业前施工条件
表5-1作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容。
成绵乐铁路客运专线D3K64+192处35KV御慧线迁改工程杆塔组立作业指导书成绵乐客运专线电力线路迁改工程项目部二0一0年五月成绵乐铁路客运专线D3K64+192处35KV御慧线迁改工程杆塔组立作业指导书审批页批准：年月日审核：年月日编写：年月日1、目的与适用范围：编写本作业指导书，目的是按照铁塔结构图和施工技术规范组织施工，以提高质量和施工工艺水平。
本作业指导书适用于成绵乐铁路客运专线D3K64+192处35KV御慧线迁改工程铁塔组立工程施工作业。
2、编制依据：2.1 《66kV及以下架空送电线路设计技术规程》（GB50061-97）2.2 《交流电气装置的过电压保护盒绝缘配合》（DL/T 620-1997）2.3 《电信线路遭受强电线路危险影响的容许值》（GB 6830-86）2.4《送电线路对电信线路干扰影响设计规程》（DL/T 5063-1996)。
2.5《送电线路对电信线路危险影响设计规程》（DL 5033-94)2.6《架空送电线路杆塔结构设计技术规定》（DL/T 5154-2002)。
2.7《送电线路基础设计规程》（DL/T 5219-2005)2.8关于印发《国家电网公司新建线路杆塔作业防坠落装置通用技术规定》的通知2.9 四川省隆源电力有限公司成绵乐铁路客运专线D3K64+192处35kV御慧线迁改工程“铁塔结构图”。
2.10 成绵乐铁路客运专线D3K64+192处35kV御慧线迁改工程《铁塔施工说明》、《总说明书》。
3、成绵乐铁路客运专线D3K64+192处35kV御慧线迁改工程工程概况3.1本工程线路迁改起于35kV御慧线4#杆，止于35kV御慧线9#杆。
迁改段保留原线路4#、9#杆，拆除原线路5#、6#、7#、8#杆，在原线路5#杆小号侧10米处新建一基耐张塔（3560JJ3-15），沿原线路路径在6#杆小号侧73米处新建一基铁塔（35GJ30-37），将架空线升高跨过在建铁路后，经原线路7#杆大号侧21米处新建（35GJ30-30），经原线路8#杆大号侧10米处新建G4#塔（3560JJ30-15），然后架设至原线路9#杆。
冕宁大田光伏电站35kV送出工程一般施工方案四川强光电力工程有限公司2015年10月14日批准：年月日审核：年月日编写：年月日总则一、基础工程施工结束并经监理和运行单位代表验收合格或同意后方可进行杆塔组立施工；杆塔工程结束并经监理和运行单位代表验收合格或同意后方可进行放紧线施工。
二、严格执行GB/T19001-IS09001-2000质量体系标准编制的《质量手册》有关质量要求；严格按施工设计图施工，如有疑问，必须报项目经理部并得到肯定答复后才能施工；严把材料关，严禁不合格材料进入施工现场。
三、严格执行各种有关安全生产的规程、规范、条例和制度；严禁不合格工机具进入施工现场。
一、工程基本概况本工程电杆双杆12基，铁塔17基。
8至9号跨高速公路一次。
2至3号，5至6号，18至19号，20至21号，穿越110kv，共四次。
13至14号，28至29号跨安宁河二次。
有十基耐张塔。
工程区属于高山峡谷地貌，，线路沿线高程为3800～4500m。
沿线地形划分：丘陵 10%，山地30%，高山60%。
地质划分为：松沙石30%，岩石70%。
第一部分砼杆组立电杆组立施工流程图第一章砼杆组立一、砼杆的组装1、水泥电线杆焊接方法与焊接质量要求1．水泥杆的连接方式等径的分段水泥杆尽长为9米，经过不同长度的连接可以配成各种长度的电线杆。
近年来也对分段的环形电杆，均必须在施工现场进行连接，焊接方式所用的材以下几种：(1)螺栓连接。
用法兰盘和螺柱连接。
此对方法对交通不便地区使用比饺方便，但耗钢量较大，创造上也比较麻烦，连接质量也较焊接差，故目前采用此法连接的较少。
(2)钢图(钢箍)焊接。
钢阉焊接。
目前施工中经常使用的为气焊和电焊焊接。
1)气焊(又称风焊)是用可燃气体和易燃气体混合燃烧形成的火焰加工焊接。
线路上通常使用电石加水发生的乙炔气作可燃气体，以氧气助瓶火焰的最高温度可达20 00一30 00℃。
气焊需用的设备为乙炔发生器一只，氧气瓶，可以分散搬运，携带较轻便。
2011年农网升级改造项目禄劝县35kV富老井线路工程杆塔组立作业指导书批准：审核：编写：王帆昆明耀龙供用电有限公司2012年3月26日铁塔组立工程作业指导书杆塔组立工程作业指导书一、名称：铁塔组立工程作业指导书二、范围：本标准规定了铁塔塔腿编号、直线塔的脚钉安装、转角塔的脚钉安装和跳线支架安装、对铁塔螺栓作了紧固和防盗、涮漆的规定，明确了杆塔组立后应达到的标准。
三、引用的标准有：《35～500kV送电线路验收规范（GBJ233—90）》、《电业建设安全操作规程（线路篇）》、《线路杆位明细表》、《线路设计总说明书》、《云南省送变电工程公司企业标准》。
四、工程概况及相关说明1)、本工程线路全长2.546km全线共计使用铁塔15基，直线塔10基，耐张转角5基。
地形分布：平地5%，丘陵95%。
2)、本工程起于220kV中屏变，迄于35kV富老井变。
五、编制依据1)《35～500kV送电线路验收规范（GBJ233-90）》2)《电业建设安全操作规程（架空线路篇）》3)《线路杆位明细表》4)《线路设计总说明书》及附图5)《云南省送变电工程公司企业标准》六、作业准备及条件杆塔组立前的准备包括：技术准备、人员准备、机具准备、材料准备。
（一）技术准备铁塔组立应具备以下条件：①基础经过公司的三级质检；②铁塔的基础混凝土强度达80％以上；③基础经建设单位中检验收，中检合格后的塔位可以组立铁塔；○4接地已敷设并已焊接完毕。
基础中检不合格的塔位由中检人员提出处理意见，经过处理,缺陷已经消除的塔位也可以组立铁塔。
铁塔组立前，一般基础的根开、对角线长误差小于测距的2‰。
组立铁塔工序包括塔材运输、清缺件、连接主材、起吊主材、吊装辅助材、检修等6项工序。
塔材运输完成了才能进行后续工作，清材与连接主材可以同时进行，起吊主材是整个铁塔组立工作的重点，吊装辅助材是为吊装主材作准备的，检修工作在铁塔组立完后才能进行。
（二）人员准备参加组立杆塔的人员必须具备上岗条件且经过技术交底，组立杆塔的重要岗位必须由技工担任，机动绞磨的机手必须是熟悉机械的人员操作。
1.编写依据宁夏盾安寨科风电场二期48MW工程35kV集电线路工程施工组织设计《110-500kV架空送电线路施工及验收规范》GB50233-2005《110kV～500kV架空电力线路工程施工质量及评定规程》DL/T 5168-2002；《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》GB50173-1992；《环形混凝土电杆》GB/T4623-2006;《电气装置安装工程质量检验及评定规程第10部分：35 kV及以下架空电力线路施工质量检验》DL/T ；本工程施工图纸、图纸会检及设计交底纪要。
2.概述总述适用范围本作业指导书适用于宁夏盾安寨科风电场二期48MW工程35kV集电线路的杆塔施工作业。
工程结束后自动失效。
工程概况二期工程共安装24台2000kW的风力发电机组，总装机容量为48MW。
24台风机一机一箱变单元连接，共汇成3条35kV线路电缆接入已建成投运的110kV升压站。
35kV集电线路全长公里，共设杆塔130基。
导线采用JL/G1A-240/30-24/7钢芯铝绞线，地线采用2根GJ-50镀锌钢绞线。
跨越203省道4次，公路1次，跨越风场已建35kV 线路1次、10kV线路11次、220V线路10次、架空光缆/通信线4次。
全线按c级污秽区配置。
耐张串、悬垂串及跳线串均采用瓷制绝缘子U70BP/146D。
一规定路方向：塔腿编号：顺线路方向左后起顺时针A、B、C、D塔腿位置编号自立塔脚钉安装直线塔脚钉统一安装在D腿上（右下角）；耐张转角塔在线路右转时横担以下安装在D腿，横担以上安装在B腿；线路左转时横担以下安装在B腿，横担以上安装在D腿。
螺栓安装及紧固要求螺栓的穿向立体结构a、水平方向由内向外（塔身、横担）；b、垂直方向由下向上（塔身横隔面、横担）。
平面结构a、顺线路方向，由小号侧穿入；b、横线路方向，两侧由内向外，中间由左向右（指面向大号侧，下同）；c、垂直地面方向者由下向上；d、横线路方向呈倾斜平面时，由下向上。
目录1 编制的依据 (2)2 工程(设备) 及工程量简介 (2)3 作业前应该做的准备工作和必须具备的条件 (3)4 参加作业人员的资格及要求 (3)5 作业所需的机具、工具、仪器、仪表 (4)6 作业程序、方法及内容 (5)7 强制性条文执行条例 (8)8 职业健康安全、文明施工、环境保护措施 (8)9 施工进度控制 (9)10 危险识别、风险评估及控制对策 (9)1 编制的依据2 工程(设备) 及工程量简介2.1 工程概况本工程总装机容量为200MW，安装100台2MW风机，采用10回35kV集电线路接入场内新建的110kV升压变电站。
集电线路以架空方式为主，在末端进升压站时采用电缆。
箱变高压侧采用套管上出线接入架空线路。
本工程10回架空线路的总里程为90.31km。
2.2 设备概况本工程架空线路杆塔采用带拉线门型混凝土杆，杆塔基础为预制底拉盘。
本工程架空线路导线采取变径方案，按经济电流密度法确定截面，导线变径基本原则：线路接入6台及以下风机时，架空导线选用钢芯铝绞线LGJ-120/25，线路接入6台以上风机时，架空导线选用钢芯铝绞线LGJ-240/30；线路末端约1km范围架设地线，选用GJ-50。
本工程集电线路的杆塔形式以带拉线的普通钢筋混凝土门型杆为主，每根电杆由上下两段焊接而成，上段选用S30-9/1414型，下段选用X30-6/1414或 X30-9/1414型。
电杆按受力和用途分类，有直线杆、转角杆、直线耐张杆、终端杆等型式。
2.3 工程量统计电杆基础开挖→电杆焊接→电杆组装→电杆吊装→基坑回填3 作业前应该做的准备工作和必须具备的条件3.1 电杆组立施工前，施工队认真熟悉施工图纸，理解设计要求，严格按图施工。
3.2 基坑经过检查且质量合格。
3.3 耐张杆、直线杆、转角杆的基础预偏符合设计要求。
3.4 直线杆顺线路方向位移,35kV架空线路不应超过设计档距的1%；直线杆横线路方向位移不应超过50mm；转角杆,分歧杆的横线路,顺线路位移均不应超过50mm。
3.5 电杆基坑深度应符合设计规定。
电杆基坑深度的允许偏差为+100mm、-50mm。
同基基础坑在允许偏差范围内应按最深坑超平。
3.6 双杆基坑根开的中心偏差不应超过：±300mm。
两杆坑深度宜一致。
电杆基坑底采用底盘时，底盘圆槽面应与电杆中心线垂直，找正后应夯实至底盘表面。
底盘安装允许偏差，应使电杆组立后满足偏差规定。
3.7 基坑回填时，土块应打碎、35kV架空电力线路基坑每回填300mm应夯实一次。
软松土质的基坑，回填时应增加夯实次数或采取加固措施。
回填后的电杆基坑宜设置防沉土层。
土层上部面积不宜小于坑口面积；培土高度应超出地面300mm。
3.8 施工现场及杂物清除干净，工作场地平整，施工道路畅通。
3.9 对影响组装和吊装的构筑物，如电力线、通讯线、道路、树木等应预先采取相应的措施。
3.10 设备、材料全部到货并经验收合格。
3.11 施工策划全部完成，并经审核批准。
4 参加作业人员的资格及要求4.1 劳动力组合必须是班长、技术员、组长及施工人员相结合方式，分工明确，各负其责。
班长全面负责本班所承担的施工项目.调动本班施工力量.合理组织施工活动.是本班施工质量、安全第一责任人；技术员全面负责本班所承担项目的技术工作.进行施工技术措施的编制并监督实施.负责一级质量验收。
组长及组员应服从班长的领导.严格按照施工作业指导书的内容及作业程序进行施工.对不符合现场实际情况的内容有权提出疑问，及时上报，在没有征有关方面同意时不得随意更改作业程序，坚持安全文明施工。
4.2 所有参加施工人员必须经体检合格，参加高处作业的人员除体检合格外，还应经医生诊断是否可从事高空作业，对医生诊断患有不宜从事高处作业病症的人员不得参加高处作业。
4.3 所有施工人员必须经专业知识及安全知识培训考试合格后方可上岗。
4.4 全体人员均应经技术、安全、质量及职业健康安全文明施工与环境的交底，熟悉本作业指导书作业程序并应严格执行设计、规程要求，听从分配。
4.5 起重配合工种人员均须持证上岗。
5 作业所需的机具、工具、仪器、仪表6 作业程序、方法及内容6.1 工作程序图：施工工序流程图6.2 电杆焊接、组立方法及内容6.2.1 电焊焊接质量要求施焊前对排好的电杆，应进行下列检查：1）整根水泥杆应平直，钢圈坡口应对齐，预留空隙（一般2-5mm）应符合焊接要求。
2）钢圈板及其坡口附着的水泥沙浆、油污、漆垢、铁锈、泥土、水分等，应用钢刷和铁砂布清除干净，否则易混进焊缝中形成夹渣、气孔等缺陷。
3）钢圈坡口找正后，如中间空隙过大，或钢圈不正，可用气割焊炬修整，禁止用焊条或其它金属填充。
4）电焊条直径一般为∮3-∮4。
焊条过粗，延长了加热时间，使工件所受热影响增大，导致焊口周边混凝土膨胀裂缝。
5）进行焊接与切割作业时，作业人员应穿戴专用劳动防护用品。
6）作业点周围5m内的易燃易爆物应清除干净。
7）对两端封闭的钢筋混凝土电杆，应先在其一端凿排气孔，然后施焊。
8 ) 施焊时，应清除焊口及其附近的铁锈及污物。
对每个焊接头，要先进行3-4点定位焊，其目的是使电杆钢圈空隙在焊接过程中保持不变，以防焊接后产生较大的变形。
9) 焊完后的整杆弯曲度不应超过电杆全长的2/1000,超过时应割断重新焊接。
10）电杆的钢圈焊接后应将表面铁锈和焊缝的焊渣及氧化层除净，进行防腐处理。
6.2.2 电杆横担安装1）横担安装应平正，安装偏差应符合下列规定：①横担端部上下歪斜不应大于20mm。
②横担端部左右扭斜不应大于20mm。
2）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。
6.2.3 立杆1）吊车选用：根据杆塔重量及高度合理选择吊车，本工程应选择20T以上吊车，吊装选择后，要对吊车司机进行现场交底、安全交底，交待那部分已停电那部分带电，并得到吊车司机对现场施工环境及工作任务认可，方可安排其作业，使用吊车时要设专人指挥、专人监护、统一信号。
吊车操作人员应持有特种作业操作证。
2）起吊前，施工负责人必须亲自检查现场布置情况，作业人员认真检查各自操作项目的现场情况。
3）吊点钢丝绳套应绑在适当位置，吊点钢丝绳套采用不小于7分钢丝绳，吊点卸扣不小于25T。
4）杆顶部在吊离地面0.8米时，应暂停牵引，进行冲击试验，全面检查各受力部位，确认无问题后方可继续起立。
5）起立前杆螺栓必须紧固，受力部位不得缺少组件。
必要时应在吊点处进行补强。
两侧用临时拉线控制。
6）在起吊过程中杆侧面应设专人监视，传递信号必须清晰畅通。
7）立杆时，吊车回转部位、吊臂及吊件下方严禁站人。
8）电杆立好后应正直，位置偏差应符合下列规定：①直线杆的横向位移不应大于50mm。
②直线杆的倾斜，35V架空电力线路不应大于杆长的3‰③转角杆的横向位移不应大于50mm。
④转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。
⑤终端杆立好后，应向拉线侧预偏，其预偏值不应大于杆梢直径。
紧线后不应向受力侧倾斜。
9）双杆立好后应正直，位置偏差应符合下列规定：①直线杆结构中心与中心桩之间的横向位移，不应大于50mm；转角杆结构中心与中心桩之间的横、顺向位移，不应大于50mm。
②迈步不应大于30mm。
③根开不应超过±30mm。
10）临时拉线的选择①临时拉线的作用，是防止电杆在整体起立过程中发生偏斜或倾倒，以保证杆身的平稳起立。
②当杆身正常起立时，临时拉线的受力是不大的，如果杆身发生较大的倾斜时，拉线受力就会急剧增加。
11）拉线安装①拉线盘的埋设深度和方向，应符合设计要求。
拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500-700mm。
拉线坑应有斜坡，回填土时应将土块打碎后夯实。
拉线坑宜设防沉层。
②承力拉线应与线路方向的中心线对正；分角拉线应与线路分角线方向对正。
防风拉线应与线路方向垂直。
③跨越道路的拉线，应满足设计要求，且对通车路面边缘的垂直距离不应小于5m④当采用UT型线夹及楔形线夹固定安装时，应符合下列规定：安装前丝扣上应涂润滑剂；线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处漏出的尾线长度为300-500mm，尾线回头后与本线应扎牢；当同一组拉线使用双线夹采用连板时，其尾线端的方向应统一；UT型线夹或花篮螺栓的螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧，花篮螺栓应封固。
⑤当一基电杆上装设多条拉线时，各条拉线的受力应一致。
6.2.4 基坑回填应符合下列规定：1）土块应打碎、35KV架空电力线路基坑每回填300mm应夯实一次。
2）软松土质的基坑，回填时应增加夯实次数或采取加固措施。
3）回填土后的电杆基坑宜设置防沉土层。
土层上部面积不宜小于坑口面积；培土高度应超出地面300mm。
4）立杆留有滑坡时，滑坡回填土应夯实。
并留有防沉土层。
7 强制性条文执行条例混凝土电杆（指离心环形混凝土电杆）及预制构件在装卸及运输中严禁互相碰撞、急剧坠落和不正确的支吊，以防止混凝土产生裂缝和其他损伤。
杆塔组立必须有完整的施工技术设计。
组立过程中，应采取不导致部件变形或损坏的措施。
8 职业健康安全、文明施工、环境保护措施集电线路施工中倒杆事故是一种严重的恶性事故，不仅损坏材料设备，而且伴随着人身伤亡。
因此在施工中应严格遵守相关安全规定。
8.1 遵守施工组织纪律，做到一切行动听指挥。
8.2 遵守劳动纪律，做到坚守岗位，精神集中，认真完成本岗位工作。
8.3 遵守技术要求，坚持按照安全规程、验收规范、设计图纸施工，对安全工作做到以预防为主。
8.4 马道的开挖要符合立杆的要求，长短、坡度要一致。
8.5 地锚和锚桩必须按照要求设置，并工具现场地形、地质条件进行加固。
8.6 各部位的工器具规格、绑扎点、连接方式等必须符合要求，每次施工前应作全面的检查。
8.7 制动绳及临时拉线松出时要听指挥，要平稳、均匀、及时、协调。
8.8 立杆至后方70°的后方拉线，立杆至80°～85°时停止牵引等四个关键的杆安全。
8.9 杆立正后的调整杆、安装永久拉线、回填土等工作，必须有专人监护，防止误操作。
8.10 遇有雷电、暴雨、浓雾及六级以上大风天气不得进行杆起吊工作。
8.11 不准技术不熟练的技工指挥立杆。
不准无高空作业合格证的工人或未带高空保安工具的人员登杆作业。
8.12 不准施工人员在现场打闹、开玩笑等有碍立杆安全的行为。
8.13 现场立杆未经立杆指挥人检查、未组织完整的杆未经许可，不准立杆。
