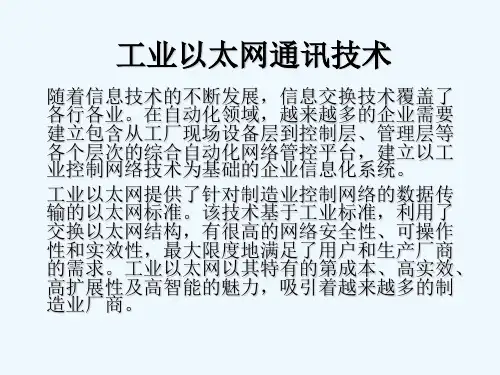

西门子工业以太网简介及其组态 PPT

n
i
c
a
t
i
表5-4 S5兼容通信
o
n
）
17
ISO传输协议： ISO传输协议支持基于ISO的发送和接收，使得设备（例如
SIMATIC S5或PC）在工业以太网上的通信非常容易，该服 务支持大数据量的数据传输（最大8KB）。 ISO数据接收有通信方确认，通过功能块可以看到确认信息。 TCP： TCP即TCP/IP中传输控制协议，提供了数据流通信，但并不 将数据封装成消息块，因而用户并不接收到每一个任务的确 认信号。TCP支持面向TCP/IP的Socket。 TCP支持给予TCP/IP的发送和接收，使得设备（例如PC或 非西门子设备）在工业以太网上的通信非常容易。该协议支 持大数据量的数据传输（最大8KB），数据可以通过工业以 太网或TCP/IP网络（拨号网络或因特网）传输。 通过TCP，SIMATIC S7可以通过建立TCP连接来发送/接收 数据。
2
5.1.2 工业以太网与传统以太网络的比较
工业网络与传统办公室网络相比，有一些不同之处，如表5-所 示。
表5-1 工业网络与传统办公室网络的比较
3
工业以太网产品的设计制造必须充分考虑并满足工业网络 应用的需要。工业现场对工业以太网产品的要求包括：
工业生产现场环境的高温、潮湿、空气污浊以及腐蚀性气 体的存在，要求工业级的产品具有气候环境适应性，并要 求耐腐蚀、防尘和防水。
工业生产现场的粉尘、易燃易爆和有毒性气体的存在，需 要采取防爆措施保证安全生产。
工业生产现场的振动、电磁干扰大，工业控制网络必须具 有机械环境适应性（如耐振动、耐冲击）、电磁环境适应 性或电磁兼容性（EMC——Electro Magnetic Compatibility）等。

➢ OPC-DX定义了不同厂商的设备和不同类型控制系统之间没有严格时间要求的用户 数据的高层交换，例如PROFINET和Ethernet/IP之间的数据交换。
➢ OPC-DX特别适合用于需要集成不同制造商的设备、控制系统和软件的场合。通过
OLE for process control， object linking and
PROFINET CBA
➢ PROFINET CBA，Component Based Automation，基于组件的自动化，经由TCP/IP， 以组件为基础的、模块化的分布式通信网络。
➢ 把大的控制系统分成不同功能、分布式、智能的小控制系统，把典型的控制环节做成标 准组件，使用COM/COM++组件自动化技术生成功能组件，利用IMAP工具软件连接各 个组件组成通信，来进行设备参数赋值、读取诊断数据、建立组态和交换用户数据等。
基于组件的集成
用户可以通过定义一个总线专用的组件接口（用于该总线的数据传输）映像， 来集成多种现场总线系统。这种方法方便了原有各种现场总线与PROFINET 的连接，能够较好地保护用户对现有现场总线系统的投资。
13
6
PROFINET工业以太网及应用
1. PROFINET概述 2. PROFINET通信
➢ 在整个工厂内实现统一的网络构架，实现“E网到底”。
4
6.1.2 PROFINET的技术特点
➢ 设备的功能是通过对组件进行特定的编程来完成的，同类设备具有相同 的内置组件，对外提供相同的COM接口，为不同家的设备之间提供了良 好的互换性和互操作性。
➢ 采用标准以太网和TCP/IP协议族，再加上应用层的DCOM来完成节点之 间的通信和网络寻址。
OPC-DX，对多制造商设备组成的系统，使用相同的数据访问方式。

工业以太网简介一、 PROFINET接口S7-1200 PLC CPU本体上集成了一个PROFINET接口，支持以太网和基于TCP/IP和UDP的通信标准。

PROFINET接口支持10～100Mbit/s的RJ45口，支持电缆交叉自适应，因此一个标准或交叉的以太网线都可以用于这个接口。

使用这个接口可以实现S7-1200 PLC CPU与编程设备的通信、与HMI触摸屏的通信以及与其他CPU之间的通信。

提示：根据现在的发展趋势PROFINET应该是以后的主流，它优势很明显，传输和响应速度快、数据不丢失、方便。

二、支持的协议和连接资源数S7-1200 PLC CPU的PROFINET通信口主要支持以下通信协议及服务：PROFINET IO（V2.0开始）、S7通信（V2.0开始支持客户端）、TCP通信、ISO on TCP通信、UDP通信（V2.0开始）、Modbus TCP 通信、HMI通信、Web通信（V2.0开始）。

在“设备视图”中选中CPU，在巡视窗口中选择“属性”→“常规”→“连接资源”，显示界面如图1所示。

图1 连接资源数从图1中可以看出，S7-1200 PLC一共有68个连接资源，包括预留62个资源和6个动态资源，6个动态资源由系统自动分配给HMI 通信、S7通信、开放式用户通信(Open User Communication, OUC)，不能分配给PG通信、Web通信。

注意：开放式用户通信包含TCP通信、ISO-on-TCP通信、UDP 通信、Modbus TCP通信。

PG通信：代表和PC进行通信所占用的资源，如在线监控、下载程序。

HMI通信：代表和HMI通信所占用的资源。

S7通信：代表和通信伙伴建立S7通信连接所占用的资源。

开放式用户通信：代表和通信伙伴建立开放式用户通信连接所占用的资源。

Web通信：代表和Web浏览器通信所占用的资源。

动态资源：由系统自动分配的连接资源。

依据上面的解释，构成表1，其中最大连接资源=预留连接资源+动态资源。

（1）打开设备管理窗口
（2）选择西门子以太网驱动
（3）将驱动程序从设备工具箱添加进来
（4）打开设备属性设置窗口
设置：
<1> 最小采集周期：200ms
<2> 槽号：2
<3> 本地IP地址：192.168.0.4
<4> 远端IP地址：192.168.0.1
（5）设备通讯测试
打开设备调试标签，通讯状态对应的值为“0”，说明通讯成功。

（6）进入通道属性设置
（7）进行通道属性设置
比如：增加一个PLC通道DB1.DBD56，如下：
选择数据类型为32位浮点数。

点击确定退出。

确定退出。

则完成了DB1.DBD56通道的添加。

（8）打开“设备调试”窗口，监视第（7）步PLC通道DB1.DBD56的值。

如下图，读出温度值24.5度，与仪表一致，正确。

（9）通道连接。

将实时数据库变量“温度”与该通道进行数据连接。

将通道数据读入到“温度”变量中。

进行（a）图与（b）图所示的操作，确定完成通道连接。

（a）点击鼠标“右键”（b）选择“温度”变量
结果如下：。
