能耗制动控制实训

正反转能耗制动实习报告一、实习目的通过本次实习，要求掌握正反转能耗制动原理及其应用，了解交流异步电动机的运行特性，熟悉电动机的控制电路及运行操作，提高电工技能及实际操作能力。

二、实习内容1. 学习正反转能耗制动的原理及应用；2. 分析交流异步电动机的运行特性；3. 安装和调试电动机的控制电路；4. 掌握电动机的运行操作及故障处理方法。

三、实习过程1. 正反转能耗制动的原理及应用正反转能耗制动是指利用电动机的旋转惯量，在电动机断电后，通过改变电动机的旋转方向，使其在短时间内实现制动的一种方法。

这种制动方式具有结构简单、制动效果好、能耗低等优点，广泛应用于各类生产设备中。

2. 交流异步电动机的运行特性交流异步电动机是一种常用的电动机类型，其运行特性主要包括转速、转矩、功率因数等。

在实际运行中，电动机的转速与电源频率、极数以及电动机的负载有关。

转矩的大小取决于电动机的电流和磁通量。

功率因数反映了电动机运行的效率，其值越接近1，效率越高。

3. 控制电路的安装与调试本次实习采用的控制电路为正反转能耗制动电路，主要包括交流接触器、热继电器、开关、按钮等元件。

安装过程中，要注意各元件的接线顺序和接线方法，确保电路连接正确。

调试过程中，要观察电动机的运行状态，调整接触器、热继电器等元件的工作参数，以达到理想的制动效果。

4. 电动机的运行操作及故障处理在实习过程中，要熟悉电动机的运行操作，包括启动、停止、正转、反转等。

同时，要掌握故障处理方法，如电动机不启动、转速不稳定、制动效果差等。

四、实习收获通过本次实习，我对正反转能耗制动原理及其应用有了更深入的了解，掌握了交流异步电动机的运行特性，提高了电工技能及实际操作能力。

在实习过程中，我学会了如何安装、调试和维护电动机控制电路，掌握了电动机的运行操作及故障处理方法。

这将为我在今后的学习和工作中提供有力的支持。

五、实习总结本次实习让我对电工技术有了更直观的认识，使我深刻体会到理论与实践相结合的重要性。

能耗制动就是在切断电动机的三相交流电源后，定子绕 组加上一个直流电压，利用转子感应电流与静止磁场的作用 以达到制动的目的。通常能耗制动使用于电动机容量较大和 起动、制动频繁的场合。
本实验采用能耗制动法对电动机进行电气制动。三相异 步电动机能耗制动控制电路如图６.４.１ 所示。 ２、时间继电器的时间常数一般整定在３ s 左右，它的主 要作用就是提供一个合适的能耗制动时间。
四、实验器材
１、机床电气控制实验台 ２、电动机实验台 ３、连接导线 ４、滑线变阻器（１ kΩ ／１５０ W） ５、直流稳压电源（２４ ～ ３０ V／一台 若干 一个 一台
１、按照一定的格式书写实验报告。 ２、画出实验电路图，叙述实验操作步骤。 ３、回答如下问题： ① 在按下制动按钮SB２ 时，如不按到底会出现什么情况？ ② 如制动时间常数调整得太大，会出现什么情况？

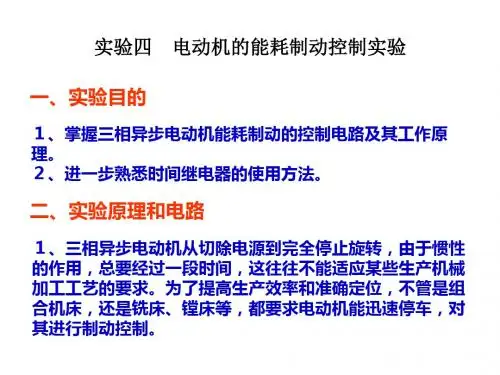

实验四 电动机的能耗制动控制实验
一、实验目的
１、掌握三相异步电动机能耗制动的控制电路及其工作原 理。 ２、进一步熟悉时间继电器的使用方法。
二、实验原理和电路
１、三相异步电动机从切除电源到完全停止旋转，由于惯性 的作用，总要经过一段时间，这往往不能适应某些生产机械 加工工艺的要求。为了提高生产效率和准确定位，不管是组 合机床，还是铣床、镗床等，都要求电动机能迅速停车，对 其进行制动控制。
３、制动的电源是一台直流稳压电源，参数要求：U ＝ ２ ４ ～ ３０ V ；I ＝ ３ ～ ５ A 。
４、在本实验中还需一个滑线式变阻器，主要是调节电流的 大小，电阻阻值约３００ Ω 左右，功率为１５０ W 。
三、实验内容及步骤
１、将空气开关（QF）手柄位置置于“关”位置。 ２、按图６.４.１ 接线。 ３、实验中电动机采用星形接法。 ４、经老师检查后方可通电。 ５、合上空气开关QF ，将稳压电源开关打开。 ６、将滑线变阻器调至阻值的１/3处，按下起动按钮SB １ ，使电动机转动。按下按钮SB２（注意按到底） ，观 察制动效果如何？ 如制动效果不明显将滑线变阻器阻值逐 步调小，重新试验，以达到制动效果较明显为宜。注意变 阻器值不宜过小，否则稳压电源会因过载而烧坏。 ７、实验结束，切断电源（断开QF） ，再拆线，并将实 验器材整理好。

教学案例4：能耗制动控制线路安装
一、实训电路
电机能耗制动电气控制线路（时间原则）
二、实训步骤
1．用万用表检测时间继电器的通电延时动作的常开、常闭触头的接点。

2．按图接线。

确定好实验板上2个接触器KM1、KM2的位置，然后自上而下按各支路接线。

检查控制回路，注意各节点连线，尤其注意节点连线较多时是否有错漏。

3．调整滑线变阻器R的值，以改变电动机两绕组间的直流电压的大小。

经指导教师检查后合上电源开关通电试车。

4．操作起动按钮SB2，观察电动机起动。

5．操作停止按钮SB1，观察电动机能耗制动情况。

6．在实验过程中若出现异常现象，切断电源，记录下故障现象，分析并排除故障，然后在通电实验。

7．实验结束，断开电源，拆线，整理电气设备等。

三、思考题与小结
1．能耗制动控制电路有何优点和缺点，适用于什么情况？2．转子回路制动电阻的大小对制动效果有何影响？
3．总结实验中出现的异常现象，写出本次实验的收获和体会四、考核
评分标准
六、设备、工量器具、耗材计划
设备计划表
工量器具计划表
耗材计划表。

能耗制动的实验报告篇一：机电试验报告姓名：学号：班级：201X年7月2日机床电气掌握虚拟试验试验一：三相异步电动机两地掌握试验一．试验目的1．通过对三相异步电动机正、反转掌握线路的模拟安装接线，把握由电气原理图转换成实际操作电路的学问。

2．熟识用接触器联锁掌握三相异步电动机正、反转的原理和方法。

二．试验器件三相沟通异步电机1台；负荷开关1个；熔断器：主回路3个，掌握回路1个；接触器2个；热继电器1个；掌握按钮3个。

三．试验步骤与内容①在试验前先熟识电路图。

②依据试验要求，按图用鼠标接线。

③合上负荷开关，分别按下正、反转掌握按钮和停止按钮，观看电机运行状况和各个电器元件的动作。

试验二：能耗制动掌握试验一．试验目的1．通过模拟接线，把握由电气原理图转换成实际操作电路的学问。

2．进一步熟识能耗制动掌握的原理、特点及功能实现。

二．试验器件三相沟通异步电机1台；负荷开关1个；熔断器：主回路3个，掌握回路1个；沟通接触器2个；热继电器1个；时间继电器1个；常开按钮1个，复合按钮1个；电流表1个；26V整流电路一个。

三．试验步骤与内容①试验前先熟识电路图。

②依据试验要求，按图用鼠标接线。

③合上负荷开关，启动电动机后再按下停止按钮，观看各个电器元件的动作并登记能耗制动时间。

试验三：Ｙ-Δ降压启动掌握试验一．试验目的1．通过模拟接线，把握由电气原理图转换成实际操作电路的学问。

2．进一步熟识三相异步电动机Ｙ-Δ降压启动的掌握原理、特点及功能实现。

3. 把握降压启动掌握中时间继电器的原理和应用。

二．试验器件三相沟通异步电机1台；负荷开关1个；熔断器：主回路3个，掌握回路1个；沟通接触器2个；热继电器1个；时间继电器1个；常开按钮1个，常闭按钮1个，复合按钮1个；电流表1个。

三．试验步骤与内容①试验前先熟识电路图。

②依据试验要求，按图用鼠标接线。

③合上负荷开关，启动电动机后观看各个电器元件的动作、电动机运行状况，观看并登记启动阶段和正常运行阶段电流表的读数。
