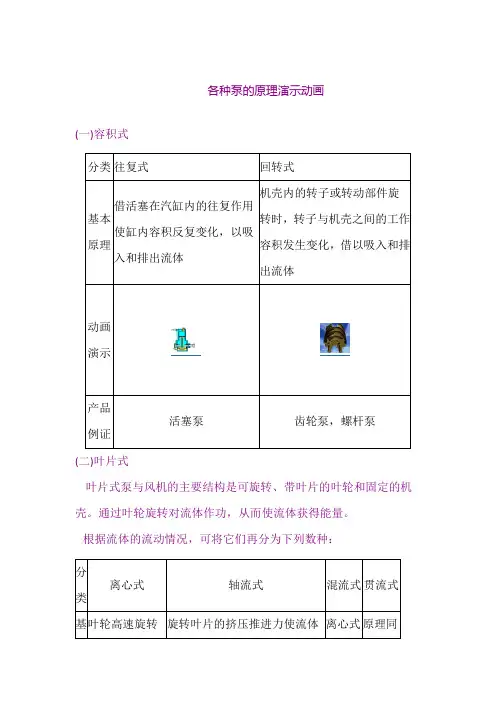

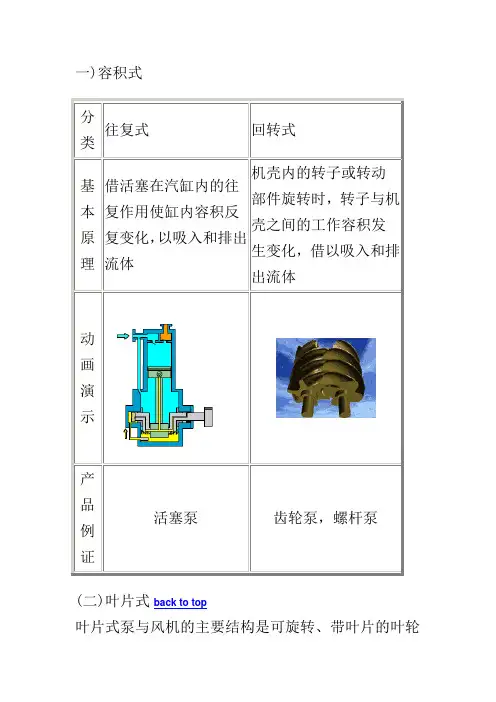

泵结构和工作原理动态图1、活塞泵基本原理借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。
2、往复泵工作原理利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。
活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。
特殊结构3、水环式真空泵工作原理水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。
泵内注入一定量的水。
叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。
由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。
随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。
4、罗茨真空泵工作原理罗茨泵的工作原理与罗茨鼓风机相似。
由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。
由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。
但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。
当转子继续转动时，气体排出泵外。
一般来说，罗茨泵具有以下特点：●在较宽的压强范围内有较大的抽速；●起动快，能立即工作；●对被抽气体中含有的灰尘和水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。
因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。
5、旋片式真空泵工作原理旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。
其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。
在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。
两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分。
当转子按箭头方向旋转时，与吸气口相通的空间A 的容积是逐渐增大的，正处于吸气过程。
而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。
居中的空间B的容积也是逐渐减小的，正处于压缩过程。
由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。
当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。
当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。
由泵的连续运转，达到连续抽气的目的。
如果排出的气体通过气道而转入另一级（低真空级），由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。
这时总的压缩比由两级来负担，因而提高了极限真空度。
7、内齿轮泵运行时注意什么（1）检查是否已仔细完整地安装好设备（2）只能通过过滤器按最小容积率注满压力液体（3）注意旋转方向的箭头（4）无负载运行泵并使其无压运行几秒钟, 以便达到足够的润滑作用（5）绝对不能没有油而运行泵（6）如果泵运行20秒后仍有气体, 要再次检查一下泵. 达到运行值后, 要检查管路联接的密封性（7）检查运行温度8、外齿轮泵9、泥浆泵10、气气增压泵（1）工作压力范围大，选用不同型号的泵可获得不同的压力区域，调节输入气压输出气压相应得到调整。
可达到极高的压力，气体90Mpa（2）流量范围广，对所有型号泵仅0.1Kg气压就能平稳工作，此时获得最小的流量，调节进气量后可得到不同的流量。
（3）易于控制，从简单的手动控制到完全的自动控制均可满足要求。
（4）自动重新启动，无论何种原因造成保压回路压力下降，将自动重新启动，补充泄漏压力，保持回路压力恒定。
（5）操作安全，采用气体驱动，无电弧及火花，可在危险场合使用。
（6）最大节能可达70%，因为保持保压不消耗任何能量。
11、气液增压泵工作原理由单向阀控制的高压柱塞不断的将液体排出，增压泵的出口压力大小与空气驱动压力有关。
当驱动部分和输出液体部分之间的压力达到平衡时，增压泵会停止运行，不再消耗空气。
当输出压力下降或空气驱动压力增加时，增压泵会自动启动运行，直到再次达到压力平衡后自动停止。
采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分采用铝合金制造。
接液部分根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了气液增压泵的性能。
动画演示各种泵的工作原理及性能特点泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
本文跟大家一起来通过动画学习各种泵的工作原理及其性能特点，希望对大家有所帮助(当然这里的泵并全是真空所用的泵)。
一、齿轮泵齿轮泵的两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。
另一侧两齿轮互相合拢，形成高压将液体排出。
齿轮泵的性能特点齿轮泵的优点结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。
齿轮泵的缺点径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。
二、多级离心泵多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
多级离心泵性能特点多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
三、离心泵离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
离心泵的性能特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。
STG泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、轴承：泵所配电机中，Y〔Y2〕280以下轴伸端轴承〔包括Y180以下风叶端轴承〕采用封闭式轴承，正常使用时，免电机轴承的维护保养。
6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。
四、螺杆泵双螺杆泵与齿轮泵十分相似，一个螺杆转动，带动另一个螺杆，液体被拦截在啮合室内，沿杆轴方向推进，然后被挤向中央排出。
螺杆泵的性能特点螺杆泵的优点：1、压力和流量范围宽阔。
压力约在3.4-340千克力/cm 2，流量可达100cm3/分；2、运送液体的种类和粘度范围宽广；3、因为泵内的回转部件惯性力较低，故可使用很高的转速；4、吸入性能好，具有自吸能力；5、流量均匀连续，振动小，噪音低；6、与其它回转泵相比，对进入的气体和污物不太敏感；7、结构坚实，安装保养容易。
螺杆泵的缺点螺杆的加工和装配要求较高；泵的性能对液体的粘度变化比较敏感。
五、往复泵旁路调节往复泵是正位移泵。
当泵提供的流量大于管路需求流量时，要求一部分回流到往复泵进口，及旁路调节。
六、气动隔膜泵气动隔膜泵工作时为了使活柱不与腐蚀性料液直接接触，将气缸腔体与液料用隔膜分开，实质也是往复泵的原理。
气动隔膜泵的性能特点气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。
采用压缩空气为动力源，对于各种腐蚀性液体。
气动隔膜泵其有四种材质：工程塑料、铝合金、铸铁、不锈钢。
气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
1、泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
2、不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花3、可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
4、对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送5、流量可调节，可以在物料出口处加装节流阀来调节流量。
6、具有自吸的功能。
7、可以空运行，而不会有危险。
8、可以潜水工作。
9、可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
10、没有复杂的控制系统，没有电缆、保险丝等。
11、体积小、重量轻，便于移动。
12、无需润滑所以维修简便，不会由于滴漏污染工作环境。
13、泵始终能保持高效，不会因为磨损而降低。
14、百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热15、没有动密封，维修简便避免了泄漏。
工作时无死点。
七、往复泵往复泵工作时活塞右移，腔内压力降低，将上活门压下，下活门顶起，液体吸入；活塞左移，腔内压力增高，将上活门顶起，下活门压下，液体排出。
往复泵的性能特点往复泵的优点1、可获得很高的排压，且流量与压力无关，吸入性能好，效率较高，其中蒸汽往复泵可达80%~95%；2、原则上可输送任何介质，几乎不受介质的物理或化学性质的限制；3、泵的性能不随压力和输送介质粘度的变动而变动。
其他的泵都不具有往复泵的上述突出优点，但它们的结构比较简单，使用操作比较方便，而且还有体积小、重量轻、流量均匀，并能系列化批量生产的优点。
