柱塞泵结构、类型及工作原理分析

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

径向柱塞泵工作原理
径向柱塞泵的结构
径向柱塞泵由泵体、泵盖、柱塞、滑靴和配流盘组成，其工作原理如下：
1.泵体内的泵体通过泵盖上的小孔与泵盖内孔连接，泵体通
过螺纹与柱塞连接，柱塞和滑靴之间有油液通过。

当活塞向左移动时，柱塞被压缩，而当活塞向右移动时，柱塞又被拉回。

此时，由于泵体对滑靴的推力作用和滑靴对活塞的吸引力作用，使配流盘绕滑靴中心旋转。

由于油液是由定子和转子组成的密封系统来传压的，因此油液经压槽和定子槽进入定子内腔，与转子旋转后的高压液体接触。

由于高压液体在压力作用下由定子进入转子内腔，同时也将转子上的高压液体带出，所以压力不断地将液流从压槽、定子槽、转子等处挤压出去。

因此，油液中的压力不断地在这些部位形成油膜。

由于柱塞对滑靴的推力作用和柱塞与滑靴之间的摩擦力作用，使配流盘上产生了一定的压力和摩擦力，并通过这些压力和摩擦力把这些油液压入定子内腔。

2.泵体内的柱塞是径向排列的，当活塞向左移动时，柱塞被
压缩。

—— 1 —1 —。

柱塞泵原理柱塞泵是一种常见的流体传动机械，它是通过柱塞在泵壳内的来回运动完成液体的吸入和排出，实现流体的输送。

下面就让我们一起来了解一下柱塞泵的原理。

一、构造组成柱塞泵主要由下列部分组成：1.泵体：泵壳即泵体，它是容纳柱塞的设备，其内部腔体要充分密封。

2.柱塞：柱塞是直径与泵缸相同的柱形活塞，它是泵的一个重要组成部分，它的密封性能直接影响该泵的使用效果。

3.阀门：阀门主要分为吸入阀和排出阀，一般采用球阀、活塞阀或千斤顶阀来实现。

4.传动机构：传动机构通常是通过高速转动的马达和齿轮来驱动柱塞的上下运动。

二、工作原理柱塞泵的工作原理比较简单，其工作流程如下：1.柱塞向上运动，容积增大，泵腔内压力降低，吸入阀自动开启，形成低压区域。

2.柱塞向下运动，容积减小，泵腔内压力升高，排出阀自动开启，形成高压区域。

3.柱塞不断上下运动，让泵腔内的液体不断被吸入和排出，完成流体的输送。

三、应用领域柱塞泵被广泛应用于各种工业领域，如化工、石油、食品等。

由于其工作原理简单、精度高、线性输出特性好等优点，在许多场合中被视为首选的流体传输机械。

四、优点和不足柱塞泵的优点主要有以下几点：1.封闭式结构使得泵的耐腐蚀性能好。

2.不需加油、无油脂污染。

3.输送精度高，能够对细小的流量变化做出快速响应。

4.有效地减小了泵管脱落及滑动部件因振荡而产生噪声的风险。

柱塞泵的不足主要有以下几点：1.输出压力、由柱塞尼龙、阀门孔和密封件反复磨损而降低。

2.构造复杂，维护难度大。

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

柱塞泵的工作原理引言概述：柱塞泵是一种常用的液压泵，广泛应用于工业领域。

它通过柱塞的往复运动来实现液体的输送。

本文将详细介绍柱塞泵的工作原理，包括其结构、工作过程以及应用。

正文内容：1. 柱塞泵的结构1.1 柱塞泵由柱塞、柱塞杆、泵体和阀门组成。

1.2 柱塞通过柱塞杆与泵体连接，形成一个密闭的腔体。

1.3 泵体内设有进、出口阀门，控制液体的流动方向。

2. 柱塞泵的工作过程2.1 进行吸液过程2.1.1 柱塞向后运动，腔体内形成负压。

2.1.2 进口阀门打开，液体被吸入腔体。

2.2 进行压液过程2.2.1 柱塞向前运动，腔体内形成正压。

2.2.2 出口阀门打开，液体被推出腔体。

2.3 循环进行吸液和压液过程，实现液体的连续输送。

3. 柱塞泵的优势3.1 高压力输出能力3.1.1 柱塞泵能够提供较高的压力输出，适合于高压液体输送。

3.1.2 可以满足工业生产中对压力的需求。

3.2 精确控制液体流量3.2.1 由于柱塞泵的往复运动，液体流量可精确控制。

3.2.2 可根据需求调整柱塞的运动速度和行程，实现流量的精确调节。

3.3 适合于各种液体3.3.1 柱塞泵适合于各种液体，包括高粘度液体和腐蚀性液体。

3.3.2 具有较好的适应性，可满足不同工况下的需求。

4. 柱塞泵的应用领域4.1 工业领域4.1.1 柱塞泵广泛应用于石油、化工、冶金等行业。

4.1.2 用于输送各种液体、压力测试等工艺。

4.2 农业领域4.2.1 柱塞泵可用于农田灌溉、农药喷洒等农业工作。

4.2.2 提高了农业生产效率和水资源的利用率。

4.3 汽车工业4.3.1 柱塞泵被广泛应用于汽车液压系统。

4.3.2 用于操控转向、制动等关键部件。

总结：柱塞泵通过柱塞的往复运动实现液体的输送。

其结构包括柱塞、柱塞杆、泵体和阀门。

工作过程包括吸液和压液过程，通过循环实现连续输送。

柱塞泵具有高压力输出能力、精确控制液体流量和适合于各种液体的优势。

广泛应用于工业、农业和汽车工业等领域。

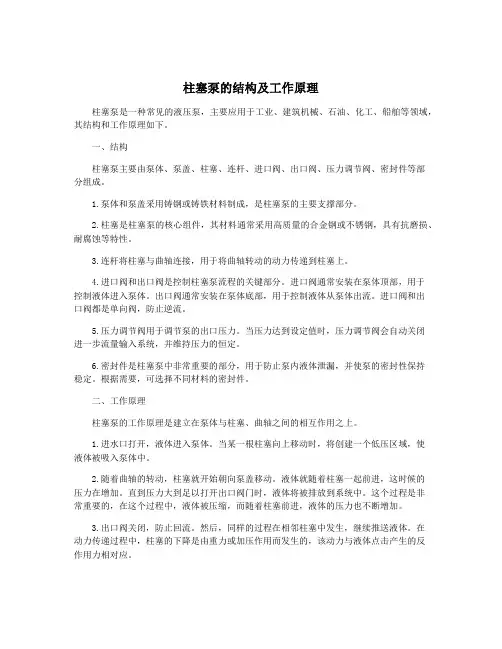

柱塞泵的结构及工作原理柱塞泵是一种常见的液压泵，主要应用于工业、建筑机械、石油、化工、船舶等领域，其结构和工作原理如下。

一、结构柱塞泵主要由泵体、泵盖、柱塞、连杆、进口阀、出口阀、压力调节阀、密封件等部分组成。

1.泵体和泵盖采用铸钢或铸铁材料制成，是柱塞泵的主要支撑部分。

2.柱塞是柱塞泵的核心组件，其材料通常采用高质量的合金钢或不锈钢，具有抗磨损、耐腐蚀等特性。

3.连杆将柱塞与曲轴连接，用于将曲轴转动的动力传递到柱塞上。

4.进口阀和出口阀是控制柱塞泵流程的关键部分。

进口阀通常安装在泵体顶部，用于控制液体进入泵体。

出口阀通常安装在泵体底部，用于控制液体从泵体出流。

进口阀和出口阀都是单向阀，防止逆流。

5.压力调节阀用于调节泵的出口压力。

当压力达到设定值时，压力调节阀会自动关闭进一步流量输入系统，并维持压力的恒定。

6.密封件是柱塞泵中非常重要的部分，用于防止泵内液体泄漏，并使泵的密封性保持稳定。

根据需要，可选择不同材料的密封件。

二、工作原理柱塞泵的工作原理是建立在泵体与柱塞、曲轴之间的相互作用之上。

1.进水口打开，液体进入泵体。

当某一根柱塞向上移动时，将创建一个低压区域，使液体被吸入泵体中。

2.随着曲轴的转动，柱塞就开始朝向泵盖移动。

液体就随着柱塞一起前进，这时候的压力在增加。

直到压力大到足以打开出口阀门时，液体将被排放到系统中。

这个过程是非常重要的，在这个过程中，液体被压缩，而随着柱塞前进，液体的压力也不断增加。

3.出口阀关闭，防止回流。

然后，同样的过程在相邻柱塞中发生，继续推送液体。

在动力传递过程中，柱塞的下降是由重力或加压作用而发生的，该动力与液体点击产生的反作用力相对应。

总结：柱塞泵的成本相对较高，但其广泛应用于各类工程，并得到广泛认可。

柱塞泵的结构和工作原理也非常稳定和可靠，其应用领域也非常广泛。

柱塞泵的工作原理柱塞泵是一种常见的工业泵，广泛应用于各个领域，如石油、化工、冶金等。

它的工作原理是通过柱塞的往复运动来实现液体的输送和压力增加。

下面将详细介绍柱塞泵的工作原理。

1. 结构组成柱塞泵由泵体、柱塞、活塞杆、阀门等组成。

泵体是泵的主体部份，内部有柱塞腔室和吸入口、排出口。

柱塞是泵的关键部件，它通过活塞杆与驱动装置相连，往复运动时可改变柱塞腔室的容积。

阀门用于控制液体的进出。

2. 工作过程柱塞泵的工作过程可分为吸入过程和排出过程。

（1）吸入过程当柱塞处于向后运动的状态时，柱塞腔室的容积增大，形成负压。

此时，吸入口处的阀门打开，液体通过吸入口进入柱塞腔室。

随着柱塞的继续向后运动，柱塞腔室的容积逐渐减小，液体被吸入并填满柱塞腔室。

（2）排出过程当柱塞开始向前运动时，柱塞腔室的容积减小，形成正压。

此时，排出口处的阀门打开，液体被推出柱塞腔室，经过排出口流出。

随着柱塞的继续向前运动，柱塞腔室的容积逐渐增大，液体被彻底排出。

3. 工作原理柱塞泵的工作原理基于泵体内柱塞的往复运动。

当柱塞向后运动时，柱塞腔室的容积增大，形成负压，液体被吸入；当柱塞向前运动时，柱塞腔室的容积减小，形成正压，液体被排出。

柱塞泵的工作原理可以通过以下步骤来描述：（1）开始时，柱塞处于向后运动的位置，柱塞腔室的容积最大，形成负压。

（2）负压使得吸入口处的阀门打开，液体被吸入柱塞腔室。

（3）柱塞开始向前运动，柱塞腔室的容积减小，形成正压。

（4）正压使得排出口处的阀门打开，液体被推出柱塞腔室。

（5）柱塞继续向前运动，柱塞腔室的容积逐渐增大，液体被彻底排出。

（6）柱塞再次向后运动，重复以上工作过程。

通过上述工作原理，柱塞泵能够实现液体的输送和压力增加。

其优点包括结构简单、体积小、工作稳定等，适合于各种工况要求。

总结：柱塞泵的工作原理是通过柱塞的往复运动来实现液体的吸入和排出。

它由泵体、柱塞、活塞杆、阀门等组成，通过循环的吸入过程和排出过程，实现液体的输送和压力增加。

柱塞泵的结构和工作原理柱塞泵是一种常见的正向位移泵，其结构和工作原理简单明了，广泛应用于各个领域，如船舶、机械、化工、冶金等。

本文将详细介绍柱塞泵的结构和工作原理，以便读者更好地理解和应用柱塞泵。

一、柱塞泵的结构柱塞泵的结构主要由泵体、柱塞、阀门、驱动装置、密封件等部分组成。

下面分别介绍这些部分的结构和作用。

1.泵体泵体是柱塞泵的主体部分，通常采用铸造或钣金焊接工艺制成。

泵体内设有水口、出口、柱塞腔等结构，以使液体在泵体内流动。

2.柱塞柱塞是柱塞泵的核心部分，它是由柱塞头、柱塞杆和柱塞套组成。

柱塞头是柱塞的密封部分，能够与泵体内的柱塞腔相配合，使液体在泵体内流动。

柱塞杆是柱塞的传动部分，能够通过驱动装置带动柱塞头的运动。

柱塞套是柱塞的保护部分，能够保护柱塞头和柱塞杆，延长柱塞的使用寿命。

3.阀门阀门是柱塞泵的控制部分，主要由吸入阀和排出阀组成。

吸入阀能够控制液体从水口进入泵体内，排出阀能够控制液体从泵体出口排出。

阀门的开闭能够控制液体的流动方向和流量，从而实现液体的输送。

4.驱动装置驱动装置是柱塞泵的动力部分，通常采用电机、柴油机、气动机等能够提供动力的设备。

驱动装置能够通过传动装置带动柱塞杆的运动，使柱塞泵正常工作。

5.密封件密封件是柱塞泵的关键部分，它能够保证液体不泄漏，从而保证泵的正常工作。

密封件通常包括柱塞头密封、柱塞杆密封、阀门密封等部分，需要经常检查和更换，以保证泵的正常运行。

二、柱塞泵的工作原理柱塞泵的工作原理十分简单，主要是通过柱塞的运动实现液体的吸入和排出。

下面分别介绍柱塞泵的吸入、压缩和排出三个阶段的工作原理。

1.吸入阶段柱塞泵在吸入阶段时，柱塞杆向后拉动，使柱塞头与泵体内的柱塞腔形成负压，从而使液体从水口进入泵体内。

在这个过程中，吸入阀开启，排出阀关闭，控制液体的流动方向。

2.压缩阶段柱塞泵在压缩阶段时，柱塞杆向前推动，使柱塞头向前运动，从而使液体被压缩。

在这个过程中，吸入阀关闭，排出阀开启，控制液体的流动方向。

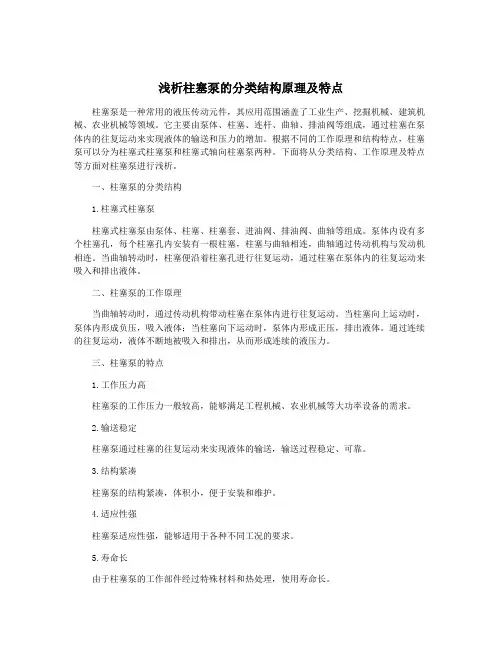

浅析柱塞泵的分类结构原理及特点
柱塞泵是一种常用的液压传动元件，其应用范围涵盖了工业生产、挖掘机械、建筑机械、农业机械等领域。

它主要由泵体、柱塞、连杆、曲轴、排油阀等组成，通过柱塞在泵体内的往复运动来实现液体的输送和压力的增加。

根据不同的工作原理和结构特点，柱塞泵可以分为柱塞式柱塞泵和柱塞式轴向柱塞泵两种。

下面将从分类结构、工作原理及特点等方面对柱塞泵进行浅析。

一、柱塞泵的分类结构
1.柱塞式柱塞泵
柱塞式柱塞泵由泵体、柱塞、柱塞套、进油阀、排油阀、曲轴等组成。

泵体内设有多个柱塞孔，每个柱塞孔内安装有一根柱塞，柱塞与曲轴相连，曲轴通过传动机构与发动机相连。

当曲轴转动时，柱塞便沿着柱塞孔进行往复运动，通过柱塞在泵体内的往复运动来吸入和排出液体。

二、柱塞泵的工作原理
当曲轴转动时，通过传动机构带动柱塞在泵体内进行往复运动。

当柱塞向上运动时，泵体内形成负压，吸入液体；当柱塞向下运动时，泵体内形成正压，排出液体。

通过连续的往复运动，液体不断地被吸入和排出，从而形成连续的液压力。

三、柱塞泵的特点
1.工作压力高
柱塞泵的工作压力一般较高，能够满足工程机械、农业机械等大功率设备的需求。

2.输送稳定
柱塞泵通过柱塞的往复运动来实现液体的输送，输送过程稳定、可靠。

3.结构紧凑
柱塞泵的结构紧凑，体积小，便于安装和维护。

4.适应性强
柱塞泵适应性强，能够适用于各种不同工况的要求。

5.寿命长
由于柱塞泵的工作部件经过特殊材料和热处理，使用寿命长。

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

柱塞泵原理讲解柱塞泵是一种常见的液压泵，被广泛应用于各种工业领域。

本文将介绍柱塞泵的原理、结构和应用，帮助读者更好地了解这种泵的工作原理和特点。

下面是本店铺为大家精心编写的3篇《柱塞泵原理讲解》，供大家借鉴与参考，希望对大家有所帮助。

《柱塞泵原理讲解》篇1一、柱塞泵的原理柱塞泵是一种往复式泵，主要由泵体、柱塞、泵轴、进出油阀和密封装置等组成。

其工作原理是：柱塞在泵体内往复运动，通过改变柱塞与泵体之间的间隙，使工作容积周期性地变化，从而将液体吸入和排出泵体。

具体来说，当柱塞向泵体移动时，柱塞底部的吸油空间逐渐增大，压力降低，油液被吸入泵内。

当柱塞到达底部时，进出油阀打开，油液进入柱塞上方的空间。

随着柱塞向上移动，空间体积逐渐减小，压力逐渐升高，将油液推出泵外。

通过柱塞的不断往复运动，实现了油液的连续输送。

二、柱塞泵的结构柱塞泵的主要结构包括泵体、柱塞、泵轴、进出油阀和密封装置等。

其中，泵体是柱塞泵的核心部件，其内部空间与柱塞的往复运动密切相关。

柱塞是泵体内的活塞，其形状和尺寸与泵体相匹配，通过柱塞表面的密封装置与泵体密封。

泵轴是柱塞泵的支撑部件，负责带动柱塞的往复运动。

进出油阀是控制油液进出的关键部件，通过调节阀的开度，可以控制泵的流量和压力。

密封装置是柱塞泵的关键部件之一，其作用是防止油液从泵体内泄漏，保证泵的正常工作。

三、柱塞泵的应用柱塞泵具有流量均匀、压力稳定、结构简单、维护方便等特点，被广泛应用于各种工业领域。

其中，柱塞泵在液压系统中的应用最为广泛，如工程机械、机床、汽车、航空航天等领域。

《柱塞泵原理讲解》篇2柱塞泵是一种常用的液压泵，主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

动力端包括曲轴、连杆、十字头和浮动套等部件，液力端包括泵头、密封函、柱塞、进液阀和排液阀等部件。

柱塞泵的工作原理是通过曲轴的旋转运动将柱塞在泵体内进行往复运动，从而产生压力，将液体从吸入口压入排出口。

柱塞泵结构原理及操作培训柱塞泵是一种常见的液压泵，其主要由外壳、柱塞、柱塞杆、密封装置、进出口阀等部件组成。

其工作原理是利用柱塞在柱塞泵腔内来回运动，通过柱塞与液压油之间的相互作用使液压油产生压力，从而实现液体的输送。

柱塞泵的结构主要包括：1.外壳：起到保护内部部件以及支撑和固定的作用。

2.柱塞：是柱塞泵的核心部件，由金属制成，通过与柱塞泵腔内壁的间隙来实现密封。

3.柱塞杆：连接柱塞与驱动装置，使柱塞在腔内往复运动。

4.密封装置：用于保证柱塞在腔内的密封性，通常采用油封、O型圈等密封件。

5.进出口阀：用于控制液体的进出口，通常采用单向阀来实现。

柱塞泵的工作原理是通过驱动装置产生的驱动力使柱塞在螺杆的带动下往复运动，当柱塞运动至进口时，柱塞把液体吸入泵腔，在柱塞运动至出口时，柱塞将液体排出泵腔，从而实现液体的输送。

在此过程中，由于柱塞与液压油之间的摩擦力，使得液压油产生压力，进而实现输送。

柱塞泵的操作需要注意以下几点：1.检查泵的工作状况：检查泵的运转情况是否正常，是否有异常声音或震动等。

2.检查进出口管道：检查进出口管道是否通畅，是否有堵塞，确保液体能够顺利进出泵腔。

3.加注液体：在操作之前，需要确保柱塞泵有足够的液体供给，同时需要注意液体的种类和性能是否符合要求。

4.开启泵：打开泵的电源开关，使其开始工作，此时柱塞将开始往复运动。

5.调节压力：根据需要，通过调节柱塞泵的调压阀来控制泵的输出压力，以满足实际工作需求。

6.观察工作状态：在柱塞泵工作的过程中，需要时刻观察泵的工作状态，如有异常情况及时处理。

总结起来，柱塞泵是一种液压泵，其结构包括外壳、柱塞、柱塞杆等部件，利用柱塞在泵腔内往复运动来实现液体的输送。

在操作时需要注意泵的工作状况、进出口管道、液体的加注、开启泵、压力的调节以及观察工作状态等。

柱塞泵结构及工作原理柱塞泵是一种常见的液压泵，其主要结构包括泵体、柱塞、活塞、前后盖等部分。

其工作原理是通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。

柱塞泵的主要结构如下：1.泵体：泵体是柱塞泵的主要承载部分，通常由铸铁或钢材料制成。

泵体内部有一个或多个泵腔，泵腔通过侧面的吸入口和排出口与外部连通。

2.柱塞：柱塞是柱塞泵的关键部件，其位置和运动状态决定了泵腔的容积。

柱塞通常由精密加工的金属材料制成，表面光滑并且有一定的密封性能。

柱塞与泵体之间通过密封环进行密封，防止液体泄漏。

3.活塞：活塞是柱塞泵的驱动部分，通过柱塞杆与柱塞相连，实现柱塞的往复运动。

活塞与柱塞塞紧连接，并且与柱塞泵的泵杆相连，泵杆的运动通过柱塞传递到柱塞上。

4.前后盖：前后盖是柱塞泵的固定部分，用于固定柱塞和活塞，保证其运动的稳定性和密封性。

前后盖内部设有密封环，用于防止液体泄漏。

柱塞泵的工作原理如下：1.吸入阶段：当活塞向后移动时，柱塞与柱塞泵内腔之间的体积变大，泵内压力降低，形成负压。

此时，外部液体通过吸入口进入泵腔，并且将柱塞向后推动。

2.排出阶段：当活塞向前移动时，柱塞与柱塞泵内腔之间的体积变小，泵内压力增大，形成正压。

此时，泵内液体被推出泵腔，通过排出口排出。

同时，柱塞的运动也将液体压力向外传递。

3.循环运动：柱塞泵的工作过程是循环的，即不断进行吸入和排出阶段，实现液体的连续输送。

柱塞泵的输送流量和压力可以通过调整柱塞的行程和运动速度来控制。

总结起来，柱塞泵通过柱塞的往复运动来改变泵腔容积，从而实现液体的吸入和排出。

其结构简单，可靠性高，并且具有较高的输送能力和压力。

在液压系统中广泛应用于液体的输送和压力控制。

柱塞泵工作原理
柱塞泵是一种通过柱塞来实现液体送入或排出的泵，其工作原理如下：
1. 柱塞泵由泵体、柱塞和曲柄机构组成。

泵体内有一个或多个工作腔，每个工作腔都由两个阀门分隔开来，一个是进气阀门，用于吸入液体，另一个是出气阀门，用于排出液体。

2. 工作时，柱塞在曲柄的驱动下来回运动。

当柱塞向后运动时，腔内形成负压，进气阀门打开，并从液体储存器中吸入液体进入腔内。

3. 当柱塞向前运动时，腔内形成正压，进气阀门关闭，出气阀门打开，液体从腔内被排出。

4. 根据柱塞的运动形式，柱塞泵可分为单向柱塞泵和双向柱塞泵。

单向柱塞泵只能实现单向输送，而双向柱塞泵可以实现双向输送。

5. 柱塞泵的输送流量与柱塞直径、行程和运动频率有关。

通过调节柱塞的运动参数，可以实现对流量的调节。

总的来说，柱塞泵利用柱塞的运动来实现液体的吸入和排出，通过控制进气阀门和出气阀门的开闭来控制液体的流动方向。

它具有结构简单、输送流量大、压力稳定等优点，在液体输送和压力控制方面有广泛的应用。

柱塞泵的结构及工作原理
柱塞泵是一种常用的液压泵，其结构和工作原理如下：
结构：
1. 柱塞：柱塞泵通常由多个柱塞组成，柱塞与泵腔之间形成密封工作腔。

2. 泵腔：泵腔是柱塞泵的主体部分，由具有密封性能的壳体构成，内部容纳柱塞和工作腔。

3. 进、出口阀：柱塞泵通常配备进、出口阀，用于控制液体的进出。

进口阀控制液体进入泵腔，出口阀控制液体从泵腔流出。

工作原理：
1. 吸入阶段：当柱塞运动到泵腔的吸入阶段时，进口阀打开，液体进入泵腔。

此时，柱塞向后运动，扩大工作腔的容积，形成负压，吸入液体进入工作腔。

2. 推出阶段：进口阀关闭后，柱塞开始向前运动，缩小工作腔的容积。

此时，出口阀打开，液体被推出泵腔，进入液压系统。

3. 循环重复：柱塞不断地循环运动，每次运动周期内完成一次吸入和推出过程。

这样，液体就能持续地被泵出，形成连续的液压能力。

总结：柱塞泵通过柱塞的往复运动，使液体在工作腔内产生周期性的吸入和推出，实现液体的输送和压力提升。

其结构简单、工作可靠，广泛应用于各种需要流量和压力控制的液压系统中。

柱塞泵的工作原理柱塞泵，又称活塞泵，是一种用于输送压缩性流体或其他易粘稠液体的设备，是运用活塞等运动部件及合理的进出口流路，实现泵体内液体的进出的，通过安装、操作、调节而使液体实现循环流动的一种机械泵。

一、柱塞泵的原理柱塞泵的工作原理是由两个活塞及一个压力室构成的泵体内循环流动运作，两个活塞同时上下运行使泵体内液体实现循环流动，两个活塞由进出口端驱动，即柱塞泵的吸入端与排出端。

其中，活塞确保液体在聚积囊中不受凝结，活塞下限聚积时受到泵内压力反作用，被迫离开内腔内。

二、柱塞泵的结构柱塞泵主要包括泵壳、叶轮、活塞、压力室、密封件等部件，泵壳是柱塞泵的主体，是用来衔接吸入口、排出口和内腔的，是由冲击壳、泵壳和泵盖构成的，冲击壳内装有叶轮，叶轮又由活塞运动而带动转动，活塞下限伸入压力室，这样，活塞的上下移动体现出泵的吸入和排出的完整运动周期，同时，还应装设有熔体密封和动活塞两端的原动轴封，以保证其密封性。

三、柱塞泵的优点1、扭矩小、体积小：柱塞泵由叶轮带动活塞按照一定周期往复运动，其柱塞受其自身重力作用而移动，利用这种质量及重力复合作用，可以使输出扭矩较小，节省能源，柱塞泵的体积也较小。

2、噪声小：柱塞泵的运动时缓慢的，断路的力很小，从而使得它的噪声也很小。

3、维修方便：柱塞泵能够轻松拆卸及更换泵袖套等部件，维修方便。

4、耐关压高：柱塞泵可以对气态、液态、高粘度液体都具有较好吞吐性能，耐关压也很高，只要不超过它的最大输出就可以正常工作。

四、柱塞泵的应用柱塞泵的使用广泛，特别是船舶、汽车的冷却系统中有大量的使用，其主要应用领域有：石油化工行业、医药生物行业、发电厂热力回收、水处理行业、化学工业及环保行业。

与往常的泵相比，柱塞泵的优点是：扭矩小、噪音低、容易维护保养，耐关压高；因此，各行业都采用柱塞泵，使得各种运动机制可以正常运行。

柱塞泵的工作原理
引言概述：柱塞泵是一种常见的液压泵，通过柱塞在缸体内往复运动产生压力，将液体输送至系统中。

了解柱塞泵的工作原理对于液压系统的设计和维护非常重要。

一、柱塞泵的结构
1.1 柱塞泵主要由缸体、柱塞、阀板、驱动轴等部件组成。

1.2 缸体内部有若干个柱塞孔，每个柱塞孔内装有一个柱塞。

1.3 驱动轴通过机械装置使得柱塞在缸体内做往复运动。

二、柱塞泵的工作原理
2.1 柱塞泵的工作原理是利用柱塞在缸体内做往复运动产生液压力。

2.2 当柱塞向前运动时，缸体内液体被压缩，产生高压。

2.3 高压液体通过阀板进入系统，实现液体的输送。

三、柱塞泵的工作过程
3.1 柱塞泵的工作过程分为吸入阶段和排出阶段。

3.2 吸入阶段，柱塞向后运动，缸体内形成负压，液体被吸入缸体。

3.3 排出阶段，柱塞向前运动，缸体内形成高压，液体被排出缸体。

四、柱塞泵的应用领域
4.1 柱塞泵广泛应用于液压系统中，如工程机械、农业机械等领域。

4.2 柱塞泵的高压输送能力使其适用于需要大流量液压的场合。

4.3 柱塞泵还可用于高精度的液压控制系统中，如注塑机、数控机床等。

五、柱塞泵的维护与保养
5.1 定期更换液压油，保持液压系统的清洁。

5.2 定期检查柱塞泵的密封件，确保泄漏量符合要求。

5.3 定期检查柱塞泵的工作状态，及时发现并解决故障。

结论：了解柱塞泵的工作原理对于液压系统的设计和维护至关重要，只有深入理解其结构和工作原理，才能更好地应用和维护柱塞泵，确保系统的正常运行。

柱塞泵工作原理范文
一、柱塞泵的概述
柱塞泵是一种带单向阀的螺杆机械泵，它是由一个循环转动的螺杆、
一组密封垫片及一组座体配合构成的，当螺杆循环转动时会产生的旋转动
量作用使流体在室内循环排出。

柱塞泵的机械部分由泵壳、螺杆及密封件三部分组成。

泵壳由甲板、
底板、筒体及连接件四部分组成，其作用是把流体在泵内室内循环排出，
以及防止泵壳内的压力超出设计值；螺杆由轴、叶片、销、螺母等组成，
作用是把外加的动力传给流体，使其在泵内循环流动；密封件由隔离垫片、轴封垫片和垫圈组成，它的主要作用是在流体流向另一侧时阻止流体泄漏。

二、柱塞泵的工作原理
柱塞泵的工作原理十分简单，它是通过外加动力使得螺杆旋转来增加
流体压力的，螺杆的旋转可以把流体在泵内循环排出，同时也能够防止泵
壳内压力超出设计值，而且它也具有很高的效率。

柱塞泵的工作理论可以
分为三个过程：
1、吸入过程：螺杆一侧的室内出口处关闭，另一侧的室内出口处卸
载压力，当螺杆转动时，会产生一股负压，一般情况下，负压大于流体的
摩擦压力，此时，泵内的负压会使流体从泵头进入泵室内，完成吸入过程。

2、排出过程：当螺杆继续转动时，一侧的室内出口处打开。

柱塞泵的工作原理柱塞泵是一种常用的工业泵，它通过柱塞与泵体之间的往复运动来实现液体的输送。

它主要由泵体、柱塞、活塞杆、进出口阀等组成。

1. 泵体：柱塞泵的泵体通常是由铸铁或不锈钢制成，具有较高的耐腐蚀性和耐磨性。

泵体内部有一个密封的腔室，用于容纳柱塞和活塞杆。

2. 柱塞：柱塞是柱塞泵的核心部件，通常由陶瓷、不锈钢或硬质合金制成。

它的作用是通过往复运动在泵体内产生压力差，从而推动液体的流动。

3. 活塞杆：活塞杆连接柱塞和驱动装置，使柱塞能够进行往复运动。

活塞杆通常由不锈钢制成，具有足够的强度和刚性。

4. 进出口阀：柱塞泵的进出口阀用于控制液体的流动方向。

进口阀在吸液过程中打开，允许液体进入泵体；出口阀在排液过程中打开，允许液体从泵体流出。

柱塞泵的工作原理如下：1. 吸液过程：当柱塞向后运动时，进口阀打开，泵体内的压力降低，液体通过进口阀进入泵体。

柱塞向后运动的过程中，进口阀关闭，防止液体倒流。

2. 排液过程：当柱塞向前运动时，出口阀打开，泵体内的压力增加，液体经过出口阀从泵体流出。

柱塞向前运动的过程中，出口阀关闭，防止液体倒流。

柱塞泵的工作原理可简单概括为往复运动产生压力差，从而推动液体的流动。

它具有输送压力高、流量稳定、适用于高粘度液体等特点，被广泛应用于化工、石油、冶金等行业的液体输送领域。

柱塞泵的性能参数和选择要点：1. 流量：柱塞泵的流量取决于柱塞的直径和运动频率。

通常，流量与柱塞直径成正比，与运动频率成正比。

2. 输送压力：柱塞泵的输送压力取决于柱塞的面积和运动力。

通常，输送压力与柱塞面积成正比，与运动力成正比。

3. 适用液体：柱塞泵适用于各种液体，包括高粘度液体、含固体颗粒的液体等。

根据液体的性质选择合适的材料，如陶瓷柱塞适用于腐蚀性液体，不锈钢柱塞适用于食品级液体等。

4. 运行稳定性：柱塞泵的运行稳定性取决于柱塞与泵体的密封性能和运动平稳性。

选择具有良好密封性和稳定运动的柱塞泵，可以保证输送过程的稳定性。

图文细说：柱塞泵01柱塞泵的分类与特点柱塞泵是通过柱塞在柱塞孔内往复运动时密封工作容积的变化来实现吸油和排油的。

按柱塞的排列方向不同，分为轴向柱塞泵和径向柱塞泵两大类。

1.轴向柱塞泵的特点轴向柱塞泵的柱塞是轴向安装，因而结构紧凑、径向尺寸小、转动惯量也小；容积效率高，能在高速和高压下工作，因此广泛地应用于高压系统中；通过变量机构改变柱塞泵斜盘倾角γ的大小和方向，控制柱塞往复行程的大小，从而改变泵的输出流量和吸排油方向；泵的轴向尺寸大，轴向作用力也大。

2.径向柱塞泵的特点柱塞在转子内是径向排列的，所以径向尺寸大，旋转惯性大，结构复杂；柱塞与定子为点接触，接触应力高；配油轴受到径向不平衡力作用，易磨损，磨损后间隙不能补偿，泄漏大，故这种泵的工作压力、容积效率和泵的转速都比轴向柱塞泵低；定子与转子偏心安装，改变偏心距的大小可改变泵的排量，因此径向柱塞泵可做变量泵使用，有的径向柱塞泵的偏心距可从正值变到负值，改变偏心的方向，泵的吸油方向和排油方向也发生变化，成为双向径向柱塞变量泵；由其特点所决定，径向柱塞泵广泛地用于低速、高压、大功率的拉床、插床和刨床的液压传动的主运动中。

02轴向柱塞泵轴向柱塞泵可分为斜盘式和斜轴式两类。

1.斜盘式轴向柱塞泵1.1 斜盘式轴向柱塞泵的工作原理如图，斜盘1和配油盘4不动，传动轴5带动缸体3、柱塞2一起转动。

传动轴旋转时，柱塞2在其沿斜盘自下而上回转的半周内逐渐向缸体外伸出，使缸体孔内密封工作腔容积不断增加，油液经配油盘4上的配油窗口6吸入。

柱塞在其自上而下回转的半周内又逐渐向里推入，使密封工作腔容积不断减小，将油液从配油盘窗口7向外排出。

缸体每转一转，每个柱塞往复运动一次，完成一次吸油动作。

改变斜盘的倾角γ，就可以改变密封工作容积的有效变化量，实现泵的变量。

1.2 斜盘式轴向柱塞泵的排量和流量计算实际上，柱塞泵的排量是转角的函数，其输出流量是脉动的。

就柱塞数而言，柱塞数为奇数时的脉动率比偶数柱塞小，且柱塞数越多，脉动越小，故柱塞泵的柱塞数一般都为奇数，常取Z=7或Z=9。
