常见电气故障判断和维修【共18张PPT】

D、接灯法和短接法接灯法是用干电池和灯泡串联后检测断点的方法，原理与C同。如果测量点断路，则灯泡不亮，反之灯亮。短接法是用导线根据电路图逐一短接可疑的断路点的方法，即将断路点并联的方法，带有一定危险性。
常见电气故障判断和分析
二。电路故障
2。短路故障
不同电位的导电部位之间被导体短接，或绝缘被击穿，形成短路。在电路中，当正常工作时，电压主要施加在负载上（如电机、线圈），因此负载两端的短接是最严重的短路故障。
三。电气元件故障
应对元件有一定程度的了解才能解决一般的电气元件故障。可见设备常用电气元件部分。
了解电气元件各接线端子的作用是解决电气故障的前提：如输入、输出、使能信号、通信信号等。
对于一些电气元件（如温控器、变频器）的输入参数有所了解。
3）进一步查找短路点。
常见电气故障判断和分析
二。电路故障
3。接地故障
保护接地：为保证人身安全防止间接触电而将电气设备的金属外壳或其他部分接地称为保护接地。
工作接地：为保证系统、装置、设备达到正常工作要求而进行的接地，称为工作接地，常见的为三相电力系统中性点接地，除尘或油箱的防静电接地等。
3。电源故障的特点
电源是驱动设备正常工作的源头，电源出现问题会使整台设备或 5例1如3（电及路S2接3的地1、1绕和组24接点整地）等至个K10控的A制2电阻电；路都不能正常工作。因此，电源故障属于整体性故障。
电路接地就是电路对地的绝缘损坏，使电路对地的绝缘电阻大大降低，甚至为零。
例试电如笔电是路显接示地带、电绕体组电接位的地对工等具于，可我用试们电笔的测量设电位备。来讲，检查电源故障，应根据电源的性质检查例如可以用万用表检查电电源机三的相绕电组压对地、的绝对缘称电阻性，、如果极为零性或、接近相零即序说，明故接障接地地等. 等，相对较容易。

电气设备故障诊断ppt课件.ppt

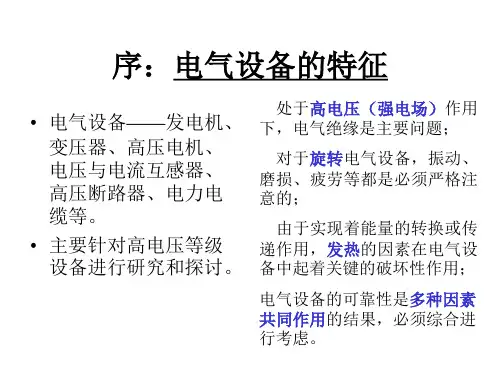

• 发电机的绝缘故障
定根子据绕多组年绝来缘国击内穿外大型发电约因可铁的机是占致心在绝的绝发使由于缘运缘电局叠运电老行机部片行阻化事，绝组中、、故如缘成的试磨总由，过化验损数于片热学和以的铁间损和受及1心必伤电/潮3事短须，化。路有主学故足要、腐分够原异蚀
定定析在缘子子损表电绕铁坏明、组心的：热导烧事由、线损故于机内。设械堵计、塞制化造学、等安因绝上或物热心装素缘的氧落或或和作老中化入放损非用化小引使电坏容起正下绝现绕量缘象组常逐发，破绝运渐电发可坏缘行发机生能，，造展上在进造引成并运一成发的导行局更步2部大损缺致0 年的的伤陷绝过绝铁以，
其他，典型的有局部放电损坏、绝缘介质热老化、悬浮放电等缺陷。
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
绝缘及其故障
• 电力电缆的绝缘故障
电力电缆由导电线芯、绝缘层和保护层三部分组成。绝缘层必须具有优异的电气绝缘性能，一般以绝缘电阻、介电常数、介质损耗以及电气强度来表征。此外，还应有较好的机械性能、热性能、工艺性能、物理及化学性能。
导致的渗水引起的绝缘损伤。行中此的外爆，炸还。有铁心以及分接
电开容关型事套管故。
绝缘有缺陷引起爆炸
高压引出部件，60KV及以上的高
压套管均采用电容型结构。按使绝缘不均匀、电容屏断裂或皱褶、
用的绝缘材料的不同，有油浸套匝间或层间绝缘薄弱可引起绝缘击
管和胶纸套管。
穿。
电压互感器
与电力变压器相同，有一次高压绕组和低压绕组（二、三次）
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统

维修电工培训电气常见故障分析及排除ppt课件

6.3.2.3过负荷跳闸 1) 机械设备负荷过重，检查机械设备； 2) 变频器故障。
6.3.2.4过电压跳闸 1) 减速时间短，应延长加、减速时间； 2) 电网电压太高。
6.3.2.5失压跳闸 1) 瞬时停电，等电机停止，变频器复位后，再启动； 2) 欠电压。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
一般车间操作工或维修电工所能发现的只是生产过程中的表面现象。例如操作失灵，突然停机，无法启动等。这些现象往往被操作人员视为电气故障。对于这种抱怨电气技术人员要做到一看二测三试验。一看是先看准问题的部位和现象位置及综合工艺流程分析原因所在；二测是对观察到的速度、电流等参数进行实测确认，排除指示错误；三试验是进行单机试验，确认电气或机械故障的大体范围。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
6.4
故障查找应用举例
2）对于反应错误、故障、无指示的信号，要重点检查现场电源、接线端子、线路或电缆是否断线，测量设备是否完好，参数设置是否正确，是否实际存在超量程的问题，各类传感器是否损坏等等。由于模拟信号相对于数字量信号而言，检测和处理过程复杂，设备也相对复杂，并且抗干扰能力差，更易受到工作环境的直接影响，因此处理起来较为困难。但随着电子技术的发展，现场仪表设备性能不断提高，功能日益强大，现在的现场仪器仪表多具数字化与智能化，具备自诊断功能，使得维修维护变得方便、快捷。
坏。这些可能与线路接触或通讯干扰等故障有关。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目

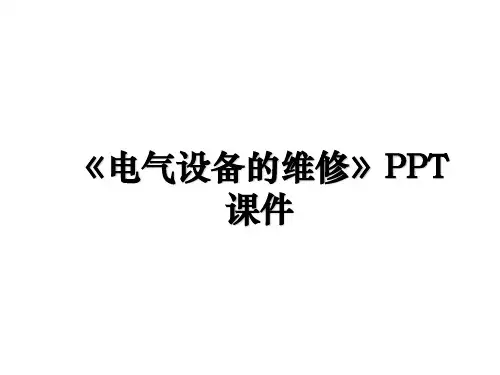

《电气设备的维修》PPT课件
