下载文档原格式
全钢子午线轮胎生产工艺祥解首先，全钢子午线轮胎的生产工艺首要考虑的是原材料的选择。
轮胎的质量和性能受到胎体材料、胎面材料和胎侧材料的影响。
合理选择优质橡胶作为胎体材料，可以提高轮胎的强度和耐用性。
而胎面材料一般采用高性能的聚丙烯橡胶，可以提供出色的抓地力和耐磨性。
胎侧材料一般选用柔软的橡胶，以提高轮胎的舒适性。
胎体的加工是全钢子午线轮胎生产的重要环节。
首先，将经过特殊组织结构处理的胎帘和钢丝编织在一起，形成胎体的骨架结构。
然后，通过涂胶机将橡胶涂覆在骨架上，形成完整的胎体结构。
这一步骤需要保证涂胶的均匀性和粘接的可靠性。
胎面的设计也是全钢子午线轮胎生产的关键环节。
通过多道工序，将胎面图案镶嵌在胎体上。
胎面设计的优化可以提高轮胎的抓地力和排水性能。
一般来说，胎面花纹应具有较大的接地面积和合理的排水槽数量，以提供良好的操控性和安全性能。
胎侧的加工同样重要，它直接影响到轮胎的操控性和舒适性。
在胎侧加工过程中，需要将合适的胎侧胶囊装在胎帘周围，并通过热压工艺使其与橡胶胎帘粘接在一起。
这样可以提高胎侧的强度和耐磨性，同时保证轮胎的舒适性。
除了以上几个主要环节，全钢子午线轮胎的生产还涉及到胎体胶囊的制备、胎面花纹的设计、轮胎的成型、胶囊的硫化等工艺。
所有这些环节必须严格按照工艺要求进行，以保证轮胎的质量和性能。
综上所述，全钢子午线轮胎的生产工艺包括原材料的选择、胎体的加工、胎面的设计、胎侧的加工等各个环节。
这些环节密切相关，相互影响，对轮胎的质量和性能起到至关重要的作用。
通过合理的工艺流程和严格的质量控制，可以生产出高性能的全钢子午线轮胎。
全钢子午线轮胎使用病象分析一.胎冠损坏1.胎冠脱层现象：（1）胎面胶与带束层脱层。
胎面胶与带束层脱层，主要表现为轮胎冠部的胎面与带束层分离或带束层之间分离。
带束层脱层主要表现为带束层间脱层,脱层表面光滑,有时伴有钢丝帘布间的磨损。
（2）胎冠部凸起,胎面胶脱落,带束层钢丝松散、抽出或爆开。
1.1制造原因：1.1.1成型过程中胎面粘合不好，未压实或汽油未挥发。
现象；脱层面较光滑。
1.1.2带束层喷霜脱层。
现象：表面光滑,有时伴有钢丝帘布间的磨损。
1.1.3带束层胶料的粘合力低。
现象：脱层的带束层的钢丝帘线覆胶不好。
1.1.4硫化欠硫。
现象：脱层面的胶料有发粘状。
1.2 使用不当造成的原因1.2.1现象：主要表现为胎面上有割伤或贯穿的痕迹, 胎里有与胎面割伤位置对应的贯穿。
其产生原因：行驶过程中胎冠受较强尖锐物的刺扎、切割而刺断带束层及胎体钢丝。
2.胎冠冲击爆破现象：轮胎冠部呈“X”或“Y”形裂口，冠部带束层断裂露出。
爆裂端面无脱层迹象 ,有的表现为撕裂状。
其产生原因：主要是轮胎在高压、高负荷或高速状态下行驶时遇到障碍物或车辆强行越过沟坎受到强烈冲击。
.3. 割伤爆破现象：割伤爆破主要表现为轮胎冠部受外物切割冲击后，冠部带束层断裂露出。
爆裂端面无脱层迹象,切割切入处较明显且钢丝端点整齐,其余钢丝端点为撕裂状。
其产生原因主要是轮胎在高压、高负荷或高速运行中受到障碍碍物切割撞击。
4.刺伤脱层现象：刺伤脱层主要表现为胎冠周向脱层,且面积较大,裸露钢丝有锈蚀。
其产生原因：主要是轮胎冠部被刺穿且未及时修补,胎面渗水致钢丝生锈,最终导致冠部部件离层。
5..胎冠接头脱开。
现象：胎冠胶接头按一定角度斜向分离，表面较光滑。
其产生原因：成型接头未压实接牢。
6.胎冠低气压磨损现象：主要表现为轮胎两肩部有比胎面中部花纹过的磨损，整个胎面呈拱形。
其产生原因：主要轮胎充气压力不足或负载过大。
7.胎冠高气压磨损现象：主要表现为胎面中部花纹与胎肩花纹相比有明显的过度磨损现象。
全钢载重子午线轮胎胎体帘布质量缺陷原因分析及解决措施对于全钢载重子午线轮胎，若胎体钢丝帘线排列不均、密度变小或接头开，则会造成轮胎在使用过程中发生胎侧鼓包，甚至爆破；若胎体帘线弯曲或交叉，则会导致轮胎在使用过程中受力不均，经多次屈挠变形、摩擦后生热大，出现轮胎脱层或瀑破。
1产生原因1．1胎体帘线密度不均（1）钢丝帘布压延时，锭子制动器的风压不稳或压延机与其前后两个区段的帘线张力不恒定均一，导致个别张力较小的帘线从精密辊及压延机辊筒上跳线。
（2）精密辊使用时间过长，辊筒磨损严重。
（3）供胶温度过低或压延时辊筒间存胶量过大，造成附胶帘布密度不均匀。
（4）胶料塑性值不稳定、不均匀，挤稀辊筒上的帘线或固定不住帘线，使其不能正常排列。
（5）钢丝帘线的平直度和残余应力不符合技术要求，帘线从锭子房导出时发生打弯扭曲现象，致使帘线在压延过程中易跳动，造成帘线排列不均。
（6）成型操作时帘布受到局部拉伸使帘线变稀或定型压力太大使胎体接头脱开。
（7）成型过程中胎体帘布表面有气泡或胎体帘布与气密层、胎侧及带束层间有气泡，硫化时气泡在硫化的压力的作用下易将帘线顶稀。
（8）内衬层或胎侧接头过大，硫化时该部位多余胶料在硫化内压力的作用于下被挤入胎体帘线的缝隙中使帘线变稀。
（9）硫化胶囊裂缝或胶囊卡盘泄漏，使硫化胶囊与胎体之间存有水或湿气，硫化时这些水或湿气在高温作用下汽化，水蒸气排不出去，则在硫化内压的作用下将胎体帘布顶稀。
1．2胎体帘线裂缝胎体帘线裂缝表现为胎体帘线在接头处（90°帘布裁断机接头处或成型接头处）裂开。
（1）90°帘布裁断机接头装置风压低或接头装置间隙过大。
从外观看，90°帘布裁断机接头后在接头处开缝或接头处胶料过多，帘线间距大于正常压延间距，甚至是正常帘线间距的几倍。
（2）附胶帘布停放时间过长、帘布粘性不好或帘布喷霜。
（3）成型或硫化时定型压力过大。
（4）成型过程中供料与导开速度不匹配，帘布受到拉伸。

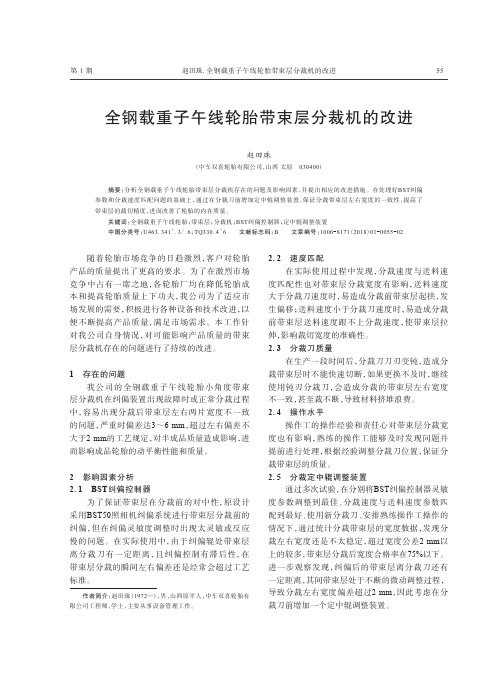

第 1 期赵田珠．全钢载重子午线轮胎带束层分裁机的改进55全钢载重子午线轮胎带束层分裁机的改进赵田珠（中车双喜轮胎有限公司，山西太原 030400）摘要：分析全钢载重子午线轮胎带束层分裁机存在的问题及影响因素，并提出相应的改进措施。
在处理好BST纠偏参数和分裁速度匹配问题的基础上，通过在分裁刀前增加定中辊调整装置，保证分裁带束层左右宽度的一致性，提高了带束层的裁切精度，进而改善了轮胎的内在质量。
关键词：全钢载重子午线轮胎；带束层；分裁机；BST纠偏控制器；定中辊调整装置中图分类号：U463.341＋.3/.6；TQ330.4＋6 文献标志码：B 文章编号：1006-8171（2018）01-0055-02随着轮胎市场竞争的日趋激烈，客户对轮胎产品的质量提出了更高的要求。
为了在激烈市场竞争中占有一席之地，各轮胎厂均在降低轮胎成本和提高轮胎质量上下功夫，我公司为了适应市场发展的需要，积极进行各种设备和技术改进，以便不断提高产品质量，满足市场需求。
本工作针对我公司自身情况，对可能影响产品质量的带束层分裁机存在的问题进行了持续的改进。
1 存在的问题我公司的全钢载重子午线轮胎小角度带束层分裁机在纠偏装置出现故障时或正常分裁过程中，容易出现分裁后带束层左右两片宽度不一致的问题，严重时偏差达3～6 mm，超过左右偏差不大于2 mm的工艺规定，对半成品质量造成影响，进而影响成品轮胎的动平衡性能和质量。
2 影响因素分析2.1 BST纠偏控制器为了保证带束层在分裁前的对中性，原设计采用BST50照相机纠偏系统进行带束层分裁前的纠偏，但在纠偏灵敏度调整时出现太灵敏或反应慢的问题。
在实际使用中，由于纠偏辊处带束层离分裁刀有一定距离，且纠偏控制有滞后性，在带束层分裁的瞬间左右偏差还是经常会超过工艺标准。
2.2 速度匹配在实际使用过程中发现，分裁速度与送料速度匹配性也对带束层分裁宽度有影响，送料速度大于分裁刀速度时，易造成分裁前带束层起拱，发生偏移；送料速度小于分裁刀速度时，易造成分裁前带束层送料速度跟不上分裁速度，使带束层拉伸，影响裁切宽度的准确性。
全钢载重子午胎生产车间常见质量问题及原因分析全钢载重子午胎生产车间是制造全钢载重子午胎（简称全钢胎）的关键环节。
在全钢胎生产过程中，存在一些常见的质量问题，了解并解决这些问题在提高生产效率和产品质量方面非常重要。
下面将对全钢胎生产车间常见的质量问题及原因进行分析。
一、胎面破损胎面破损是指全钢胎的外表面出现裂纹、划痕或其他损伤。
胎面破损会降低胎面的耐久性和给胎面造成安全隐患。
1.原因分析：（1）胎面材料质量不合格，如硫化过程中掺入了杂质。
（2）硫化温度过高或硫化时间过长，导致胎面过硬。
（3）硫化模具缺陷，如模具表面粗糙或凹凸不平。
2.解决方案：（1）加强原料检验，确保胎面材料质量合格。
（2）控制硫化温度和时间，确保胎面硫化到位，并避免过硬。
（3）定期检查模具，并及时更换或修复损坏的模具。
二、胎纹不清晰胎纹不清晰是指全钢胎的花纹不鲜明，影响了胎面的附着力和排水性能。
1.原因分析：（1）硫化时间不足，胎面未完全形成。
（2）硫化模具表面质量不良，导致花纹模糊不清。
2.解决方案：（1）加强硫化过程控制，确保胎面能够完全形成。
（2）定期检查模具表面质量，确保花纹能够清晰可见。
三、胎体开裂胎体开裂是指全钢胎胎体出现裂纹和断裂现象。
胎体开裂会导致胎压不稳定和胎面变形，进而影响行驶安全。
1.原因分析：（1）胎体成型时混入了空气或其他杂质。
（2）硫化温度和时间不足，导致胶料未完全熟化。
（3）硫化压力不够，无法将胶料牢固固定。
2.解决方案：（1）加强胎体成型过程监控，确保胎体无杂质混入。
（2）控制硫化温度和时间，确保胶料完全熟化。
（3）增加硫化压力，确保胶料能够牢固固定在胎体上。
四、轮胎不均衡轮胎不均衡是指全钢轮胎在使用过程中出现抖动或振动。
不均衡的轮胎会导致驾驶不舒适，并可能损坏车辆的其他部件。
1.原因分析：（1）施胶不均匀，导致轮胎重心偏移。
（2）胎体结构不均衡，如钢帘线紧张度不一致。
（3）胎面花纹设计不合理，导致轮胎不平衡。
