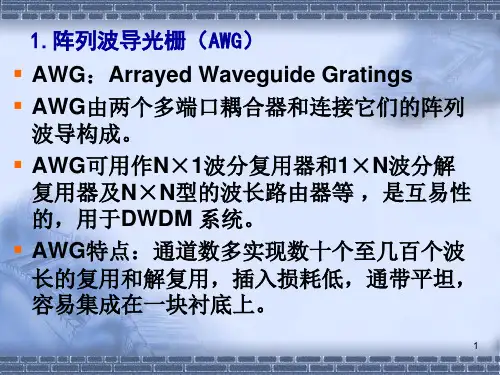

阵列波导光栅结构1. 引言阵列波导光栅结构（Arrayed Waveguide Grating，AWG）是一种用于光通信和光谱分析的关键器件。
它通过将输入的光信号分散成多个不同频率的波长，并将它们耦合到输出波导中，实现了光信号的多路复用和解复用。
本文将对阵列波导光栅结构的原理、制备工艺以及应用进行全面详细的介绍。
2. 原理阵列波导光栅结构由一系列平行排列的等长波导组成，其中每个波导都有一个固定的折射率。
当入射光从其中一个输入波导进入时，会在所有波导之间发生耦合，并形成一系列干涉效应。
这些干涉效应会使得不同频率的光在输出端形成不同强度的干涉峰，从而实现了对不同波长的分散和解复用。
具体而言，阵列波导光栅结构可以分为两个主要部分：输入级和输出级。
输入级包括输入端口、输入星型耦合器和阵列波导，用于将入射光耦合到阵列波导中。
输出级包括输出星型耦合器和输出端口，用于将解复用后的光信号从阵列波导中耦合出来。
在阵列波导中，入射光会被分散成不同频率的波长，并沿着波导逐渐传播。
每个波导之间的距离被精确设计，以使得不同频率的光在特定位置相位匹配，从而形成干涉峰。
这些干涉峰的强度与入射光的波长有关，因此可以通过调整波导长度和折射率来实现对不同波长的分散和解复用。
3. 制备工艺制备阵列波导光栅结构通常采用集成光学技术，其中最常见的方法是利用硅基材料。
以下是一般制备工艺流程：1.材料选择：选择具有较高折射率差异的材料作为主要构成元素，例如硅和二氧化硅。
2.芯片设计：根据应用需求设计芯片结构，并确定输入级和输出级的参数。
3.芯片制备：使用化学气相沉积（Chemical Vapor Deposition，CVD）或物理气相沉积（Physical Vapor Deposition，PVD）等技术，在硅基底上生长薄膜。
4.光刻和蚀刻：利用光刻技术将设计好的波导图案转移到薄膜上，并通过干法或湿法蚀刻将多余的材料去除。
5.抛光和平整化：对制备好的芯片进行抛光和平整化处理，以提高表面质量和波导性能。
![[WDM] 波分原理基础学习PPT](https://img.taocdn.com/s1/m/bcf388a0112de2bd960590c69ec3d5bbfc0ada42.png)
阵列波导光栅在光通信器件中的应用
阵列波导光栅是一种重要的光学器件，它在光通信器件中有着广泛的应用。
阵列波导光栅是一种具有周期性折射率变化的光学波导结构，它可以将光束分散成多个波长，从而实现光谱分析和光通信等应用。
在光通信器件中，阵列波导光栅主要用于光滤波和波长分复用。
光滤波是指通过光学器件将特定波长的光信号从复杂的光信号中分离出来，以便进行进一步的处理。
阵列波导光栅可以实现高效的光滤波，因为它可以将光束分散成多个波长，从而实现对特定波长的选择性滤波。
波长分复用是指将多个不同波长的光信号合并在一起传输，从而提高光通信的带宽和效率。
阵列波导光栅可以实现高效的波长分复用，因为它可以将多个不同波长的光信号分散成多个波长，从而实现波长分离和复用。
除了光滤波和波长分复用，阵列波导光栅还可以用于光谱分析、光学传感和光学调制等应用。
例如，阵列波导光栅可以用于分析光源的光谱特性，从而确定光源的波长和强度。
阵列波导光栅还可以用于光学传感，例如测量温度、压力和化学成分等参数。
此外，阵列波导光栅还可以用于光学调制，例如调制光信号的相位和振幅等参数。
阵列波导光栅是一种重要的光学器件，它在光通信器件中有着广泛的应用。
阵列波导光栅可以实现高效的光滤波和波长分复用，从而提高光通信的带宽和效率。
此外，阵列波导光栅还可以用于光谱分析、光学传感和光学调制等应用，具有广阔的应用前景。
