MR成像原理

mr成像原理MR成像原理。

MR（磁共振）成像是一种利用核磁共振现象获取人体内部结构和功能信息的影像学技术。

它是一种非侵入性的检查方法，不需要使用放射性物质，因此受到了广泛的关注和应用。

MR成像原理是基于核磁共振现象，通过对人体组织中氢原子核的信号进行采集和处理，最终生成具有高分辨率的影像。

首先，MR成像原理的基础是核磁共振现象。

核磁共振是指原子核在外加磁场和射频脉冲的作用下发生共振吸收和放射的现象。

在MR成像中，主要利用的是人体组织中丰富的氢原子核。

当人体置于强磁场中时，氢原子核的自旋将朝向磁场方向，并产生共振现象。

此时，通过向人体施加射频脉冲，可以激发氢原子核的共振吸收和放射，产生信号。

其次，MR成像原理还涉及信号的采集和处理。

在MR成像中，通过放置梯度磁场，可以使不同位置的氢原子核产生不同的共振频率，从而实现对空间位置的编码。

利用这一原理，可以对人体内部的信号进行空间编码采集。

随后，利用傅里叶变换等数学方法，可以将采集到的信号转换为图像信息，最终生成人体内部结构的影像。

最后，MR成像原理还涉及成像参数的选择和优化。

在MR成像中，需要选择合适的成像参数，如重复时间（TR）、回波时间（TE）、矩阵大小等，以获得高质量的影像。

此外，还需要考虑脂肪抑制、磁场均匀性、脉冲序列等因素，对成像过程进行优化，以提高成像的清晰度和对比度。

总的来说，MR成像原理是基于核磁共振现象，通过对人体内部信号的采集和处理，最终生成高质量的影像。

在临床诊断和科研领域，MR成像已经成为一种重要的影像学技术，为医生和研究人员提供了丰富的解剖和功能信息。

随着技术的不断进步，相信MR成像在医学领域的应用前景将会更加广阔。

mr成像原理
成像原理是医学影像学中的一项重要技术，它可以通过使用特定的成像设备来获取人体内部的结构信息。

在医学影像学中，MR（磁共振）成像原理是一种无创、安全、精确的成像技术。

其工作原理是利用强大的磁场和无线电波的相互作用来生成人体内部的详细图像。

具体来说，MR成像原理是基于水分子的磁性特性。

当人体被
放置在强大的磁场中时，水分子会在这个磁场的作用下产生一种称为“磁共振”的现象。

磁共振是指水分子的质子（氢原子核）在磁场中呈现出特定的表现，即质子会从原本无规则运动转向一种有序的运动模式。

在进行MR成像时，首先需要对病人进行定位并放置在磁共
振仪器中。

然后，通过改变磁场的强度和方向，仪器可以影响病人体内的水分子，使其产生磁共振现象。

同时，仪器会发送一系列无线电波信号到病人体内。

这些无线电波信号会与产生磁共振的水分子相互作用，导致水分子发出信号。

仪器会接收到这些信号，并将其转化为数字信号。

最后，这些数字信号会被计算机处理，并通过成像软件生成病人体内结构的图像。

这些图像可以显示出病人体内不同组织的特征，如脑部、骨骼、肌肉、血管等。

医生可以根据这些图像来诊断和治疗病人的病情。

总之，MR成像原理是利用磁共振现象和无线电波的相互作用
来获取人体内部结构信息的一种成像技术。

它在医学诊断和研究中发挥着重要的作用，并具有无创、安全、精确等优点。

mr成像原理
核磁共振成像（MRI）是一种基于原子核自旋磁矩成像的医学影像技术。

成像原理相对复杂，简要来说，其核心在于原子核的自旋运动以及外加磁场和射频脉冲的影响。

人体内的氢质子是一种小磁体，在检查过程中，这些氢质子被置于外加磁场中。

此时，原子核自旋轴的排列是无规律的。

但当外加磁场作用于这些原子核时，核自旋空间取向从无序向有序过渡。

这样，自旋的核会以特定的角度（即拉莫尔旋进）绕外加磁场向量旋进。

当系统达到平衡状态时，磁化强度达到稳定值。

此时，如果施加一定频率的射频脉冲，原子核会与射频方向产生共振效应，并在该方向上旋进，这种状态叫做章动。

当射频脉冲停止后，原子核会恢复到磁场中原来的排列状态，并释放微弱的能量，形成射电信号。

通过检出这些信号并进行空间分辨，可以得到运动中原子核的分布图像，从而形成核磁共振影像。

核磁共振成像检查对肿瘤的发病及是否转移等诊断率最高，胎儿颅脑异常也可以通过核磁共振检查。

如需了解更多关于MRI的信息，建议咨询专业医生或查阅相关文献资料。

c t和mr成像原理CT和MR是医学影像学中常用的两种成像技术，它们分别依赖于不同的成像原理。

MR（Magnetic Resonance，磁共振成像）则依赖于核磁共振现象进行成像。

MR成像原理是利用磁场和无线电波来检测和测量人体内部的信号。

MR利用强磁场对人体水分子的磁性进行调整，之后通过向人体内部发送无线电波，并监听其反馈信号，根据这些反馈信号的强度和时序，计算机可以构建出人体内部的图像。

MR技术的核心原理是基于不同组织中水分子的不同运动特性，而水分子的磁共振现象则是这一技术能够进行成像的基础。

CT和MR成像原理虽然不同，但它们在医学影像学中都有其独特的优势。

相比而言，CT成像速度较快，可以提供更高的解剖细节，在检测骨骼、头部和肺部等问题时较为常用。

而MR成像技术则更适用于检测软组织的变化，如脑部、脊柱、心脏和关节等。

尽管CT和MR在应用场景和成像原理上有所差异，但两者也存在一些相似之处。

首先，它们都可以提供高分辨率的图像，帮助医生更好地了解患者的病情。

其次，两种成像技术都可以进行三维重建，使医生可以更全面地观察病变。

此外，CT和MR还可以进行血管造影和功能性成像等特殊检查，帮助医生更准确地诊断疾病。

综上所述，CT和MR是医学影像学中常用的两种成像技术，它们分别依赖于不同的成像原理。

CT利用X射线的吸收率差异进行成像，而MR则利用核磁共振现象进行成像。

虽然两者应用场景和成像原理上有所不同，但它们都可以提供高分辨率的图像，帮助医生进行准确的诊断和治疗。

CT和MR的不断发展和创新，使得医学影像学在临床诊断中发挥着日益重要的作用，对提高疾病的早期检测和治疗起到了至关重要的作用。

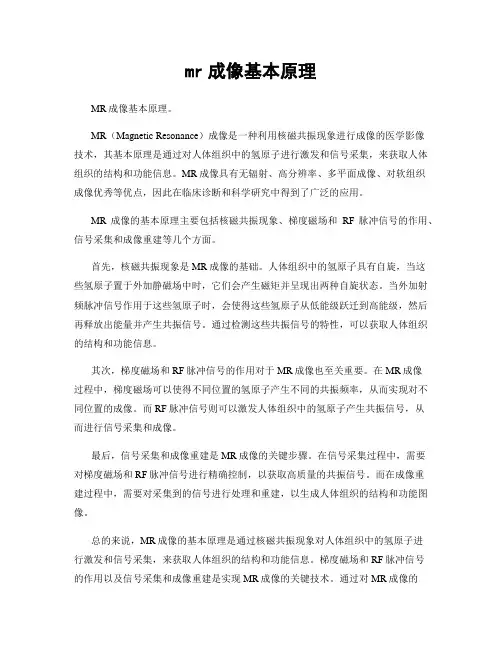

mr成像基本原理MR成像基本原理。

MR（Magnetic Resonance）成像是一种利用核磁共振现象进行成像的医学影像技术，其基本原理是通过对人体组织中的氢原子进行激发和信号采集，来获取人体组织的结构和功能信息。

MR成像具有无辐射、高分辨率、多平面成像、对软组织成像优秀等优点，因此在临床诊断和科学研究中得到了广泛的应用。

MR成像的基本原理主要包括核磁共振现象、梯度磁场和RF脉冲信号的作用、信号采集和成像重建等几个方面。

首先，核磁共振现象是MR成像的基础。

人体组织中的氢原子具有自旋，当这些氢原子置于外加静磁场中时，它们会产生磁矩并呈现出两种自旋状态。

当外加射频脉冲信号作用于这些氢原子时，会使得这些氢原子从低能级跃迁到高能级，然后再释放出能量并产生共振信号。

通过检测这些共振信号的特性，可以获取人体组织的结构和功能信息。

其次，梯度磁场和RF脉冲信号的作用对于MR成像也至关重要。

在MR成像过程中，梯度磁场可以使得不同位置的氢原子产生不同的共振频率，从而实现对不同位置的成像。

而RF脉冲信号则可以激发人体组织中的氢原子产生共振信号，从而进行信号采集和成像。

最后，信号采集和成像重建是MR成像的关键步骤。

在信号采集过程中，需要对梯度磁场和RF脉冲信号进行精确控制，以获取高质量的共振信号。

而在成像重建过程中，需要对采集到的信号进行处理和重建，以生成人体组织的结构和功能图像。

总的来说，MR成像的基本原理是通过核磁共振现象对人体组织中的氢原子进行激发和信号采集，来获取人体组织的结构和功能信息。

梯度磁场和RF脉冲信号的作用以及信号采集和成像重建是实现MR成像的关键技术。

通过对MR成像的基本原理的深入了解，可以更好地理解MR成像技术的优势和局限，为临床诊断和科学研究提供更准确的影像信息。

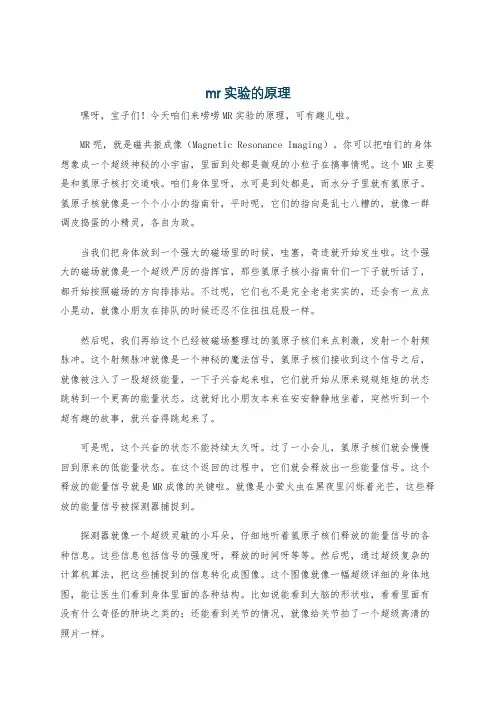

mr实验的原理嘿呀，宝子们！今天咱们来唠唠MR实验的原理，可有趣儿啦。

MR呢，就是磁共振成像（Magnetic Resonance Imaging）。

你可以把咱们的身体想象成一个超级神秘的小宇宙，里面到处都是微观的小粒子在搞事情呢。

这个MR主要是和氢原子核打交道哦。

咱们身体里呀，水可是到处都是，而水分子里就有氢原子。

氢原子核就像是一个个小小的指南针，平时呢，它们的指向是乱七八糟的，就像一群调皮捣蛋的小精灵，各自为政。

当我们把身体放到一个强大的磁场里的时候，哇塞，奇迹就开始发生啦。

这个强大的磁场就像是一个超级严厉的指挥官，那些氢原子核小指南针们一下子就听话了，都开始按照磁场的方向排排站。

不过呢，它们也不是完全老老实实的，还会有一点点小晃动，就像小朋友在排队的时候还忍不住扭扭屁股一样。

然后呢，我们再给这个已经被磁场整理过的氢原子核们来点刺激，发射一个射频脉冲。

这个射频脉冲就像是一个神秘的魔法信号，氢原子核们接收到这个信号之后，就像被注入了一股超级能量，一下子兴奋起来啦，它们就开始从原来规规矩矩的状态跳转到一个更高的能量状态。

这就好比小朋友本来在安安静静地坐着，突然听到一个超有趣的故事，就兴奋得跳起来了。

可是呢，这个兴奋的状态不能持续太久呀。

过了一小会儿，氢原子核们就会慢慢回到原来的低能量状态。

在这个返回的过程中，它们就会释放出一些能量信号。

这个释放的能量信号就是MR成像的关键啦。

就像是小萤火虫在黑夜里闪烁着光芒，这些释放的能量信号被探测器捕捉到。

探测器就像一个超级灵敏的小耳朵，仔细地听着氢原子核们释放的能量信号的各种信息。

这些信息包括信号的强度呀，释放的时间呀等等。

然后呢，通过超级复杂的计算机算法，把这些捕捉到的信息转化成图像。

这个图像就像一幅超级详细的身体地图，能让医生们看到身体里面的各种结构。

比如说能看到大脑的形状啦，看看里面有没有什么奇怪的肿块之类的；还能看到关节的情况，就像给关节拍了一个超级高清的照片一样。

磁共振的成像原理
磁共振成像是一种医学影像技术，通过磁共振现象来获取人体内部组织结构的信息。

具体来说，磁共振成像利用了核磁共振现象中的原子核自旋共振特性。

磁共振成像的工作原理主要包括以下几个步骤：
1. 磁场生成：首先，磁共振成像系统会在患者身体周围产生一个强大的静态磁场，通常为1.5到3特斯拉的强磁场。

这个磁
场可以通过永久磁铁或电磁磁铁来产生。

2. 核磁共振激发：在强磁场产生后，通过调节脉冲序列和参数，磁共振成像系统会向患者的身体部位发送一系列特定频率和时间长度的无线电波脉冲。

这些脉冲会被患者体内的原子核（如氢核）吸收和重新放射。

3. 信号检测：放射回波信号会被磁共振成像系统中的射频线圈接收。

射频线圈位于患者身体周围，能够捕捉到从患者体内放射出来的信号。

4. 信号处理与重构：接收到的信号会被转换成数字信号，并通过计算机进行处理和重构。

计算机会对信号进行分析，并生成一个人体内部结构的三维图像，供医生进行诊断。

通过磁共振成像，医生可以观察到人体内部不同组织的详细结构，如脑部、内脏器官和骨骼等。

与传统X射线成像相比，
磁共振成像不会使用任何放射性物质，因此对患者相对较安全。

此外，磁共振成像还可以提供更高的对比度，使医生更容易检测和诊断疾病。

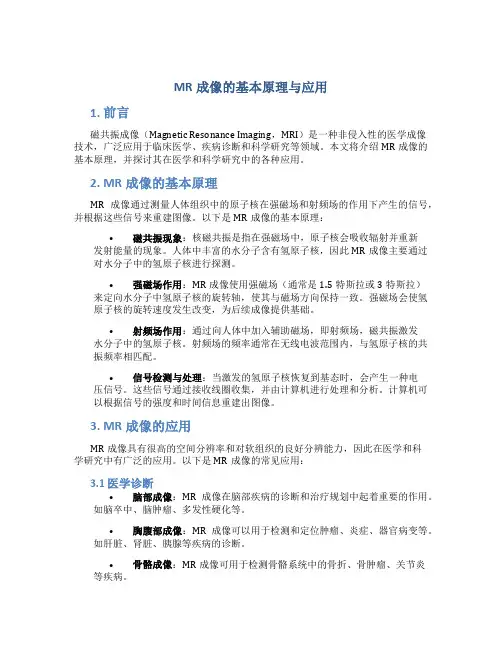

MR成像的基本原理与应用1. 前言磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，广泛应用于临床医学、疾病诊断和科学研究等领域。

本文将介绍MR成像的基本原理，并探讨其在医学和科学研究中的各种应用。

2. MR成像的基本原理MR成像通过测量人体组织中的原子核在强磁场和射频场的作用下产生的信号，并根据这些信号来重建图像。

以下是MR成像的基本原理：•磁共振现象：核磁共振是指在强磁场中，原子核会吸收辐射并重新发射能量的现象。

人体中丰富的水分子含有氢原子核，因此MR成像主要通过对水分子中的氢原子核进行探测。

•强磁场作用：MR成像使用强磁场（通常是1.5特斯拉或3特斯拉）来定向水分子中氢原子核的旋转轴，使其与磁场方向保持一致。

强磁场会使氢原子核的旋转速度发生改变，为后续成像提供基础。

•射频场作用：通过向人体中加入辅助磁场，即射频场，磁共振激发水分子中的氢原子核。

射频场的频率通常在无线电波范围内，与氢原子核的共振频率相匹配。

•信号检测与处理：当激发的氢原子核恢复到基态时，会产生一种电压信号。

这些信号通过接收线圈收集，并由计算机进行处理和分析。

计算机可以根据信号的强度和时间信息重建出图像。

3. MR成像的应用MR成像具有很高的空间分辨率和对软组织的良好分辨能力，因此在医学和科学研究中有广泛的应用。

以下是MR成像的常见应用：3.1 医学诊断•脑部成像：MR成像在脑部疾病的诊断和治疗规划中起着重要的作用。

如脑卒中、脑肿瘤、多发性硬化等。

•胸腹部成像：MR成像可以用于检测和定位肿瘤、炎症、器官病变等。

如肝脏、肾脏、胰腺等疾病的诊断。

•骨骼成像：MR成像可用于检测骨骼系统中的骨折、骨肿瘤、关节炎等疾病。

•心血管成像：MR心血管成像可以提供心脏和血管的详细结构和功能信息，对心血管疾病的诊断和治疗有重要意义。

3.2 科学研究•神经科学研究：MR成像在研究大脑结构和功能方面具有独特的优势。

mr成像原理MR成像原理。

磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用核磁共振现象对人体进行成像的医学影像学技术。

它利用人体组织中氢原子的核磁共振信号来获取图像，可以清晰地显示人体内部的软组织结构，对疾病的诊断和治疗起着重要作用。

那么，MR成像是如何实现的呢？下面我们就来介绍一下MR成像的原理。

首先，MR成像的原理基于核磁共振现象。

在外部磁场的作用下，人体组织中的氢原子核会发生共振现象，产生一定的共振信号。

这些信号可以被接收线圈捕获，并通过信号处理系统转化为图像。

其次，MR成像的过程可以分为以下几个步骤，激发、信号采集、空间编码和图像重建。

首先，通过向人体施加射频脉冲来激发组织中的氢原子核，使其产生共振信号。

然后，接收线圈捕获共振信号，并将其转化为电信号。

接着，利用梯度磁场对信号进行空间编码，确定信号的来源位置。

最后，通过图像重建算法将信号转化为图像，呈现出人体内部的结构。

在MR成像中，梯度磁场起着至关重要的作用。

梯度磁场可以使不同位置的原子核产生不同的共振频率，从而实现对空间位置的编码。

通过改变梯度磁场的强度和方向，可以获取不同位置的共振信号，从而获得高分辨率的图像。

此外，MR成像还可以通过不同的成像序列来获取不同的对比度和组织信息。

常见的成像序列包括T1加权成像、T2加权成像和质子密度加权成像。

这些成像序列可以根据临床需要来选择，对不同类型的组织结构和病变具有较好的显示效果。

总的来说，MR成像是一种基于核磁共振现象的医学影像学技术，通过激发、信号采集、空间编码和图像重建等步骤，可以获取高分辨率、高对比度的人体影像。

它在临床诊断和治疗中具有重要的应用价值，对于揭示疾病的发展过程和评估治疗效果具有重要意义。

随着科技的不断进步，MR成像技术也在不断完善和发展，为医学领域带来更多的可能性和机遇。

mr成像的基本原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学影像技术，可以用来观察人体内部的结构和功能。

它利用了原子核在强磁场和射频脉冲的作用下发生共振现象的特性，通过对共振信号的接收和处理，得到人体内部的图像。

MR成像的基本原理是基于核磁共振现象，即原子核在外加磁场作用下发生共振吸收和发射射频信号的特性。

人体组织中的原子核主要是氢核（质子），而氢核具有自旋，因此可以被外加磁场所影响。

当人体置于强磁场中时，原子核的自旋会沿着磁场方向进行取向，形成一个宏观的磁矩。

在MR成像过程中，首先需要将人体置于强磁场中，这个强磁场通常是由超导磁体产生的。

强磁场可以使得人体内部的原子核自旋取向，形成一个整体的磁化强度。

然后，通过向人体内部施加一系列特定频率和幅度的射频脉冲，可以使得部分原子核发生共振现象。

当射频脉冲施加后，原子核会从低能级跃迁到高能级，并吸收射频能量。

当射频脉冲停止时，原子核会从高能级跃迁回低能级，并释放出射频信号。

这些释放出的射频信号可以被接收线圈捕获，并通过一系列信号处理和计算，得到人体内部的图像。

在MR成像中，不同组织和器官具有不同的信号强度和特征。

这是因为不同组织和器官中的水含量、脂肪含量以及其他物质的分布和浓度不同，从而导致了不同的共振特性。

通过对这些信号进行接收、处理和分析，可以将其转化为图像，显示出人体内部不同组织和器官的分布和结构。

MR成像具有许多优点，例如无辐射、高分辨率、多平面重建以及对软组织有很好的对比度等。

它可以用于观察人体内部各种组织和器官的结构和功能，并且对于一些传统影像技术难以观察到的问题有着很好的应用价值。

因此，在临床医学中，MR成像已经成为一种常用的影像检查方法。

总之，MR成像是一种基于核磁共振现象的医学影像技术，通过对共振信号的接收和处理，可以得到人体内部不同组织和器官的图像。

它具有许多优点，并且在临床医学中有着广泛的应用前景。

MR常用序列成像基本原理MR（Magnetic Resonance，磁共振）成像是一种非侵入性的医学成像技术，通过利用磁共振现象对人体进行断层成像。

下面将介绍MR常用序列成像的基本原理，主要包括磁共振现象、脉冲序列和图像重建方法。

1.磁共振现象：MR成像利用了原子核的磁共振现象。

在磁场中，原子核具有自旋，一部分原子核的自旋朝向与磁场方向一致，另一部分原子核的自旋朝向与磁场方向相反。

当外加一个RF脉冲磁场时，自旋的朝向会发生偏离，并且当RF脉冲作用结束后，自旋会重新回到平衡状态。

在这个过程中，原子核会产生瞬态电流，这个电流会在接收线圈中被检测出来，从而生成信号。

2.脉冲序列：为了获取高质量的MR图像，需要设计一系列脉冲序列，这些序列分别用于激发、改变自旋状况和接收信号。

常用的脉冲序列包括激发序列、脉冲重复时间（TR）和回波时间（TE）。

激发序列：激发序列用于改变自旋的朝向，一般使用90°或180°的RF脉冲。

当自旋被激发后，它们会开始预处理并自发地发出信号。

TR时间：TR时间是指两次激发脉冲之间的时间间隔。

较长的TR时间可以增加信号强度，但同时会使成像时间延长。

TE时间：TE时间是指激发脉冲到回波信号的时间间隔。

不同的组织具有不同的T1和T2弛豫时间，通过调整TE时间可以使不同组织在图像中有不同的对比度。

3.图像重建方法：在脉冲序列激发后，接收到的信号会经过放大、滤波和数字化处理，然后进行图像重建。

K空间：在图像重建之前，信号会先经过傅里叶变换，转换到K空间。

K空间是频域中的一个空间，其中信号是由一系列频率组成。

傅里叶变换将信号由时间域转换到频域，从而可以将信号表示为K空间中的一系列频率成分。

图像重建：图像重建是将K空间转换为空间域的过程。

常见的图像重建方法有基于筛选技术的回波图像和基于逆傅里叶变换的图像重建。

基于筛选技术的回波图像是通过选择特定频率分量的信号并进行加权平均来构建图像。

核磁共振成像原理
核磁共振成像（Nuclear Magnetic Resonance Imaging，简称NMR或MRI）是一种利用原子核磁共振效应来获得
图像的医学影像技术。

其原理是通过对人体或物体中的水
分子和脂肪分子进行磁场作用和射频脉冲激发，然后接收
其产生的回波信号，经过计算处理后形成图像。

核磁共振成像的原理主要涉及以下几个方面：
1. 原子核磁矩：每个原子核都具有一个特定的磁矩，这是
由于其内部的质子和中子自旋造成的。

这些磁矩在外加磁
场的作用下会受到取向的影响。

2. 磁共振：当被放入强磁场中的物体受到射频脉冲的作用时，其内部的原子核磁矩会发生共振。

这意味着原子核磁
矩的取向会发生变化，从而产生一个特定的频率。

3. 回波信号：当射频脉冲停止作用时，被激发的原子核磁
矩会逐渐恢复到平衡状态。

在这个过程中，原子核会产生
一个特定的回波信号，其频率与其所在的位置、组织或结构有关。

4. 空间编码：为了确定信号来自空间中的哪一部分，核磁共振成像引入了空间编码技术。

常用的方法包括梯度磁场和脉冲序列的选择。

5. 图像重建：通过收集和处理原子核回波信号的数据，并使用合适的算法进行图像重建，最终可以得到高分辨率的图像。

总的来说，核磁共振成像利用了原子核磁矩在磁场作用下的共振现象，并结合空间编码和图像重建技术，通过测量回波信号来获取人体或物体的结构、组织和功能信息。

这使得核磁共振成像成为一种非侵入性、无辐射的重要医学影像学技术。

核磁共振成像核磁共振成像也称磁共振成像，是利用核磁共振原理，通过外加梯度磁场检测所发射出的电磁波，据此可以绘制成物体内部的结构图像。

物理原理核磁共振成像的“核”指的是氢原子核，因为人体的约70%是由水组成的，MRI即依赖水中氢原子。

利用磁场与射频脉冲使人体组织内进动的氢核（即H+）发生章动产生射频信号，经计算机处理而成像的。

原子核在进动中，吸收与原子核进动频率相同的射频脉冲，原子核就发生共振吸收，去掉射频脉冲之后，原子核磁矩又把所吸收的能量中的一部分以电磁波的形式发射出来，称为共振发射。

共振吸收和共振发射的过程叫做“核磁共振”。

当把物体放置在磁场中，用适当的电磁波照射它，使之共振，然后接收探测它释放的电磁波，人体中各种组织间含水比例不同，即含氢核数的多少不同，则NMR信号不同。

由射频接收器送来的信号经模/数转换器，把模拟信号转换成数学信号，根据与观察层面各体素的对应关系，经计算机处理，得出层面图像数据，再经数/模转换器，加到图像显示器上，用不同的灰度等级显示出欲观察层面的图像。

MRI所获得的图像非常清晰精细，大大提高了医生的诊断效率，避免了剖胸或剖腹探查诊断的手术。

由于MRI不使用对人体有害的X射线和易引起过敏反应的造影剂，因此对人体没有损害。

MRI可对人体各部位多角度、多平面成像，其分辨力高，能更客观更具体地显示人体内的解剖组织及相邻关系，对病灶能更好地进行定位定性。

对全身各系统疾病的诊断，尤其是早期肿瘤的诊断有很大的价值。

静磁场：又称主磁场。

射频系统：射频（RF）发生器--产生短而强的射频场，以脉冲方式加到样品上，使样品中的氢核产生NMR现象；射频（RF）接收器：接收NMR信号，放大后进入图像处理系统。

医用MRI仪构成：----通常由主磁体、梯度线圈、脉冲线圈、计算机系统及其他辅助设备（检查床、液氦及水冷却系统、空调、胶片处理系统等。

）等五部分构成。
