液压支架工教案

液压支架工教案一、采煤方法（一）概念1、采煤工作面：在采场内进行采煤的煤层暴露面成为煤壁，又称为采煤工作面。

2、采煤工作：在采场内，为了开采煤炭资源所进行的一系列的工作，成为采煤工作。

3、采煤工艺：由于煤层的自然赋存条件和采用的采煤机械不同，完成采煤工作各道工序的方法也就不同，在进行的顺序、时间和空间上必须有规律的加以安排和配合。

这种在采煤工作面内各道工序按照一定顺序完成的方法及其相互配合成为采煤工艺。

在一定时间内，按照一定的顺序完成采煤工作各项工序的过程，成为采煤工艺过程。

采煤工艺主要有：爆破采煤工艺、普通机械化采煤工艺、综合机械化采煤工艺和水力采煤工艺。

4、采煤系统：采煤系统是指采区内的巷道布置以及为了正常生产而建立的采区内用于运输、通风等目的的生产系统。

通常是由一系列的准备巷道和回采巷道构成的。

5、采煤方法：采煤方法是指采煤系统和采煤工艺的综合及其在时间、空间上的相互配合。

（二）、采煤方法的分类1、壁式体系采煤法特点：（1）、在采煤工作面的两侧各至少布置一条巷道，构成完整的生产系统。

（2）、采煤工作面较长，一般在80—250以上。

（3）、采煤工作面分别采用爆破、滚筒式采煤机或刨煤机破煤和装煤，用与工作面煤壁平行铺设的可弯曲刮板输送机运煤，用自移液压支架或单体支柱与铰接顶梁组成的单体支架支护采煤工作面工作空间，用全部垮落法处理采空区。

（4）、随着工作面的推进，顶板暴露面积增大，矿山压力显现较为强烈。

2、柱式体系采煤法（不常用）柱式体系采煤法又称为短壁体系采煤法，是以房、柱间隔采煤为主要特征，常见的有巷柱式、房式、房柱式采煤法。

二、矿山压力1、矿山压力的概念：矿山压力就是由于进行采掘工作破坏了岩体中原岩应力平衡状态，引起应力重新分布，我们把存在于采掘空间周围岩体内和作用在支护物上的力称为矿山压力，简称“矿压”。

2、矿山压力的来源：采动前，原始岩体中已经存在的应力是矿山压力产生的根源。

井下深部原岩处于复杂的受力状态。

课堂教案教师：王力科目：液压支架工第二节液压支架工操作安全要点一、液压支架工操作安全要点1、采煤机采煤时，必须及时移架。

当支架与采煤机之间的悬顶距离超过作业规程规定或发生冒顶、片帮时，应当要求停止采煤机。

2、必须掌握好支架的合理高度。

3、严禁在井下拆检立柱、千斤顶和阀组。

4、拆除和更换部件时，必须及时装上防尘帽。

严禁将高压敞口对着人体。

5、备用的各种液压软管、阀组、液压缸、管接头等必须用专用堵头堵塞，更换时用乳化液清洗干净。

6、检修主管路时，必须停止乳化液泵并采取闭锁措施，同时关闭前一级压力截止阀。

7、严禁随意拆除和调整支架上的安全阀。

8、必须按作业规程规定的移架顺序移架，不得擅自调整和多头操作。

9、采用邻架移架操作时，应站在上一架支架内操作下一架支架;本架操作时必须站在安全地点，面向煤壁操作，严禁身体探入刮板输送机挡煤板内或脚蹬液压支架底座前端操作。

10、移架时，其下方和前方不得有其他人员工作。

11、移架受阻时，必须查明原因，不得强行操作。

12、必须保证支架紧密接顶，初撑力达到规定要求。

13、处理支架上方冒顶时，除遵守本规定外，还必须严格按照制定的安全措施操作。

14、支架降柱、移架和放煤时，要开启喷雾装置同步喷雾。

二液压支架的安全确认1、操作前1）各立柱、千斤顶、液压管路、各阀组、各操作手、各U形销子、推移连接装置齐全、完好，确认完毕。

2）支架前端、架间无冒顶、片帮，确认完毕。

3）支架无歪斜、倒架、咬架，架间距离符合规定（小于20cm），确认完毕4）支架周围相邻3架无其他工作人员，确认完毕。

5）架前无障碍物、架间管线无刮卡现象，可以移架，确认完毕。

2、移架时（操作要领：快、匀、够、正、直、稳、严、净）下方、前方5米范围无其他工作人员，架前无障碍物，确认完毕。

3移架后1）支架顶梁接顶，掩护梁、侧护板已伸出，确认完毕。

2）掩护梁与挡煤板之间距离符合规定，确认完毕。

3）支架已升平，初撑力、工作阻力符合规定，确认完毕。

初撑力——指顶梁支撑到顶板，立柱活塞腔内液压都达到泵站工作压力时的支撑力。

支架达到初撑力后，随着压力的增大，封闭在立柱下腔的液体压力也相应增高，呈现增阻状态，这一过程一直持续到立柱下腔压力达到安全阀动作压力为止，我们称之为增阻阶段。

工作阻力是指当顶板来压，立柱活塞腔压力达到安全阀的额定压力时，立柱所能承受的最大载荷。

(五)液压支架在坚硬顶板条件下的支护措施
五、《规程》对使用液压支架等方面的有关规定
(1)运送、安装和拆除液压支架时，必须有安全措施
(2)工作面煤壁、刮板输送机和支架都必须保首先通风排出有害气体——采用一梁两柱或一梁三柱的抬棚修复空巷——先使工作面下部(进风巷)通过空巷——液压支架顶梁托在棚梁下面，然后移架。

—乳化液箱；2，8—回液软管；3，6—髙压轶管；—吸浪软管；7—连接扞；9一乳化液泵组；10~压力控制装置。

液压支架的工作原理
1—顶梁；2—立桩； 3—底座；4—推移千斤顶；5—立柱操纵阀；
6—推移千斤顶操纵阀；7—液控单向阀；8—安全阀
(一)升降
升降指液压支架升起支撑顶板到下降脱离顶板的整个工作过程。

下排头支架的防滑防倒装置
1、5、7—圆环链；2—防滑千斤顶；3—防转千斤顶； 4—导向管；6—防倒千斤顶
(二)大倾角综采工作面液压支架的防倒与防滑
1.排头支架的防倒防滑
液压支架过断层
(2)如果煤层断块在工作面前方的下方，则可采用同样的办法挖底，但尽量不挑顶，避免破坏断层面以下的顶板。

挑顺山梁维护顶板
a—问隔移架，设置顺山粱；b—移相邻支架
2.架走向梁
如果煤层容易片帮时，可在靠近煤壁处打一临时支柱，支撑走
煤层片帮架走向梁
a—木柱与前粱支撑走向粱；
(三)液压支架在破碎顶板下局部冒顶时的处理
1.“糊顶”
在支架上挑顺山梁，以防止顶板矸石继续下冒。

2.架木垛
液压支架过空巷
(五)液压支架在坚硬顶板条件下的支护措施
智能型电液控制系统组成框图
1—主控计算机；2—服务器；3—控制器；4—电源箱
(1)主控计算机安装在工作面运输巷内，它是电液控制系统的中枢，应用可视化软件来协调、控制全工作面内液压支架的工作顺序，工作状况的监测显示，记录和向地面控制中心传输数据和支架、采煤机的工作状况等。

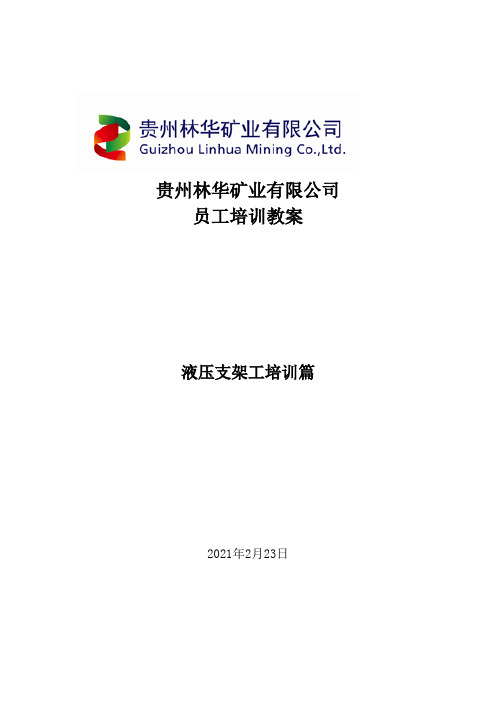

贵州林华矿业有限公司员工培训教案液压支架工培训篇2021年2月23日液压支架工培训教案教学目标：了解机电设备安全知识教学重点：安全知识教学方法：理论联系实际教学过程：新课传授矿井供电及安全第一节采区供电一、采区供电安全（一）采区作业环境对供电系统和电气设备的特殊要求（1）采区容易冒顶和片帮事故，所以电气设备和电缆线路很容易受到这些外力碰砸挤压。

（2）采区的空气中含有瓦斯机煤尘，在其含量达到一定浓度时，如遇到电气设备或线路产生电弧，电火花和局部高温就会燃烧或爆炸。

（3）井下空气比较潮湿，而且机电峒室和巷道常有滴水及淋水，使电气设备和电缆容易受潮，而出现漏电现象，电气设备的绝缘材料应具良好防潮性。

（4）采区电气设备移动频繁，电缆在拆迁时，也易受弯曲，折损等机械伤害。

（5）井下峒室，巷道，采掘工作面的空间狭小，电气设备的体积应受到一定限制。

（6）采区有些机电峒室和巷道的温度较高，使电气设备的散热条件较差，因此需要保持设备的清洁和通风良好。

（7）采煤，掘进和开拓巷道都需要使用电雷管，而电气设备对地漏电流。

（二）采区变电所的设置及供电安全1、采区变电所硐室结构要求及设备布置（1）采区变电所应用不燃性材料支护（2）硐室必须装设向外开的防火铁门，铁门全部敞开时，不得妨碍运输。

（3）变电硐室长度超过6m时，必须在硐室的两端各设1个出口。

硐室内必须设置足够数量的扑灭电气火灾的灭火器材。

（4）硐室内敷设的高低压电缆可吊挂在墙壁上，高压电缆也可置于电缆钩。

（5）硐室内各种设备与墙壁之间应留出0.5m以上的通道，各种设备相互之间，应留出0.8m以上的通道。

对不需从两侧或后面进行检修的设备，可不留通道。

（6）带油的电气设备必须设在机电设备硐室内。

严禁设集油坑。

（7）硐室的过道应保持畅通，严禁存放无关的设备和物件。

（8）硐室内的绝缘用具必须齐整，完好，并做定期绝缘检验，合格后使用，（9）硐室入口处必须悬挂“非工作人员禁止入内”字样的警示牌。

液压支架工初级培训教案一、基础知识部分5月10日机械制图的基本知识1、什么是视图？要表示一个物体的完整形状，通常用哪3个视图表示？视图就是用正投影法绘制出物体的图形。

用主视图、俯视图、左视图表示一个物体的完整状态。

2、根据三视图之间的投影关系，可归纳得到哪3条投影规律？（1）主视图与俯视图反应物体的长度——长对正（2）主视图与左视图反应物体的高度——高平齐（3）俯视图与左视图反应物体的宽度——宽相等3、三视图与物体方位的对应关系是怎样的？主视图反映物体的上、下和左、右的相对位置关系；俯视图反映物体的前、后和左、右的相对位置关系；左视图反映物体的前、后和上、下的相对位置关系。

4、正投影法的基本特性是什么？真实性、积聚性、类似性5月13日液压传动基本知识5、液压传动与机械传动相比有哪些优点？（1）可以在较大的速度范围内实现无极变速（2）易于获得比较大的力或力矩，因此承载能力大（3）在功率相同的情况下，液压传动的体积小、质量轻，因而动作灵敏、惯性小。

（4）传动平稳、吸震能力强，便于实现频繁换向和过载保护。

（5）操作简便，易于采用电气、液压联合控制以实现自动化。

（6）采用油液为工作介质，起到自行润滑的作用，延长零部件的使用寿命。

（7）液压元件易于实现系列化、标准化、通用化。

6、液压传动存在的缺点是什么？（1）液压元件的制造精度和密封性能要求高，安装、维护比较困难。

（2）由于泄露的存在，传动比不能恒定，不能适用于传动比要求严格的场合（3）泄露引起的能量损失，时液压传动的主要能量损失，此外，油液在管道中受到的摩擦阻力也会引起一定的能量损失，使液压传动的效率降低。

（4）油液的黏度随温度变化而变化，影响了传动机构的工作性能。

在低温条件下或高温条件下，采用液压传动有较大困难。

（5）油液中渗入空气时，会产生噪声，容易引起震动或爬行，影响传动的平稳。

7、液压传动的工作原理是什么？以油液为工作介质，通过密封容器容积的变化来传递运动，通过油液内部的压力来传递动力。

支架工培训教案五篇第一篇：支架工培训教案液压支架安装、操作、保养培训教案一、安装①液压支架安装工作面支架的安装方法，根据具体条件而定。

工作面是否铺设轨道，要根据底板条件和运输、安装方式而定。

综采设备的安装顺序，一般应先安装后部输送机和工作面支架，然后安装工作面前部输送机、顺槽转载机、可伸缩皮带输送机、移动变电站和乳化液泵站等，再安装工作面液压支架，最后安装采煤机。

支架安装线要垂直于工作面输送机。

②液压系统安装乳化液泵站至工作面下口主进回液管，先将第一架调好位后，即将主进回液管与第一架的进回液截止阀接好，堵住空孔位，然后升架支撑顶板；第二架调好位后用31.5D、B50管分别接于第一、第二架进回液截止阀，移用堵第一架进回液截止阀空孔位的堵头，堵好第二架进回液截止阀空孔位，升第二架支撑顶板，其余支架，由下而上依次安装。

③试运转在条件允许的情况下，在地面安装泵站，按工作面情况布置支架和配套设备模拟采煤动作，看配套是否合适。

二、操作及维护①综合矿井主管部门应制订适应本矿井特点的支架操作规程和有关的规范要求，对实现及时支护顶板、防止煤壁片帮和三机协调作业，交接班制度，乳化液、液压元件的更换，高压管路渗漏的及时检修，过滤器的定期清洗，支架与工作面的平行度和调架等均应有明确规定。

并培训出熟练的支架操作工和维护工，做好支架的操作和定期维护工作。

下面概要介绍一下支架的操作和维修。

②液压支架的操作支架的操作是按照“操作阀示意牌”的指示、通过搬动操作阀的手柄，在通过高压乳化液控制立柱和千斤顶的伸缩来实现各种动作。

1、支架的初撑：支架移过一个步距之后，应立即升柱，使顶梁紧贴顶板。

当顶梁接顶后，应使操纵阀手把停留一段时间，以使支架初撑力达到设计值，在此过程中，应使前梁挑起并接顶。

2、推溜：当采煤机采煤通过有约15米左右时，将前运输机向煤壁推移一个截煤步距，要保证运输机平直。

3、移架：采煤机割煤后，支架即可降柱前移，以实现及时支护。

综采液压支架培训教案教案：综采液压支架培训一、教学目标：1.了解综采液压支架的基本结构和工作原理；2.掌握综采液压支架的操作方法和注意事项；3.培养学员对综采液压支架维护保养的意识和技能。

二、教学内容：1.综采液压支架的基本结构和工作原理；2.综采液压支架操作方法和注意事项；3.综采液压支架的维护保养。

三、教学过程：1.综采液压支架基本结构和工作原理（20分钟）a.综采液压支架的组成部分：底座、液压缸、液压泵站、支撑柱等；b.综采液压支架的工作原理：通过液压泵站提供压力给液压缸，使支架能够调整高度。

2.综采液压支架操作方法和注意事项（40分钟）a.操作前准备：检查液压系统、检查液压油是否充足、检查液压缸和管路是否有异常；b.综采液压支架的操作步骤：上升、下降、锁定、解锁等；c.综采液压支架的注意事项：避免超载、避免撞击、避免液压系统故障等。

3.综采液压支架的维护保养（40分钟）a.维护保养的重要性和目的：延长使用寿命、保证安全运行；b.日常维护保养内容：定期换油、清洁、紧固螺栓等；c.维护保养注意事项：遵守操作规程、注意液压系统的漏油现象、定期检测液压系统工作压力。

四、教学方法：1.理论讲解：通过投影仪和幻灯片介绍综采液压支架的基本知识和工作原理；2.示范操作：教师现场示范综采液压支架的操作方法和注意事项；3.实践操作：安排学员进行综采液压支架的实际操作演练；4.互动讨论：通过学员之间的互动、讨论，加深对综采液压支架的理解和掌握。

五、教学评估：1.观察学员的实际操作表现，包括操作流程是否正确、是否能熟练操作等；2.设计简单的综采液压支架故障排除题目，考察学员的问题分析和解决能力。

六、教学资源：1.投影仪和幻灯片；2.综采液压支架实物样品。

七、教学反思：本教案通过理论与实践相结合的方式，使学员对综采液压支架的基本结构和工作原理有了一定的了解，并能够熟练操作和维护保养。

同时，通过实践操作和互动讨论，增强了学员的参与性和积极性，提高了教学效果。

液压支架工中级工培训教案一、教案概述本教案旨在对液压支架工中级工进行培训，使其熟练掌握液压支架的相关理论知识和操作技能。

通过本章的学习，学员应了解液压支架的基本概念、工作原理和主要组成部分。

二、教学目标1. 掌握液压支架的基本概念和工作原理。

2. 熟悉液压支架的主要组成部分及其功能。

3. 能够正确识别和操作液压支架的各种部件。

三、教学内容1. 液压支架的基本概念1.1 液压支架的定义1.2 液压支架的作用2. 液压支架的工作原理2.1 液压系统的原理2.2 支架动作原理3. 液压支架的主要组成部分3.1 液压泵站3.2 液压缸3.3 控制阀组3.4 支架本体3.5 支撑装置四、教学方法1. 讲授法：讲解液压支架的基本概念、工作原理和主要组成部分。

2. 演示法：展示液压支架的工作过程和操作方法。

3. 实践操作：学员亲自动手操作液压支架，加深对知识的理解。

五、教学评估1. 课堂问答：检查学员对液压支架基本概念、工作原理和主要组成部分的理解。

2. 操作演练：评估学员对液压支架操作技能的掌握程度。

3. 试卷考核：通过书面考试，检验学员对液压支架知识的全面掌握。

六、教案实施1. 教学环境：设置液压支架模拟操作台，配备必要的教学设备和工具。

2. 教学时间：根据课程安排，每章内容安排相应的教学时间。

3. 教学过程：6.1 讲解液压支架的基本概念、工作原理和主要组成部分。

6.2 演示液压支架的工作过程和操作方法。

6.3 学员亲自动手操作液压支架，教师进行指导。

七、教学资源1. 教材：液压支架操作手册、液压系统原理图、操作演示视频等。

2. 教具：液压支架模拟操作台、液压泵站、液压缸、控制阀组等。

3. 辅助工具：教学PPT、投影仪、黑板、粉笔等。

八、教学评价1. 课堂问答：通过提问方式检查学员对液压支架基本概念、工作原理和主要组成部分的理解。

2. 操作演练：评估学员对液压支架操作技能的掌握程度，包括启动、停止、调整、故障排除等操作。
