液压支架工实操培训教案

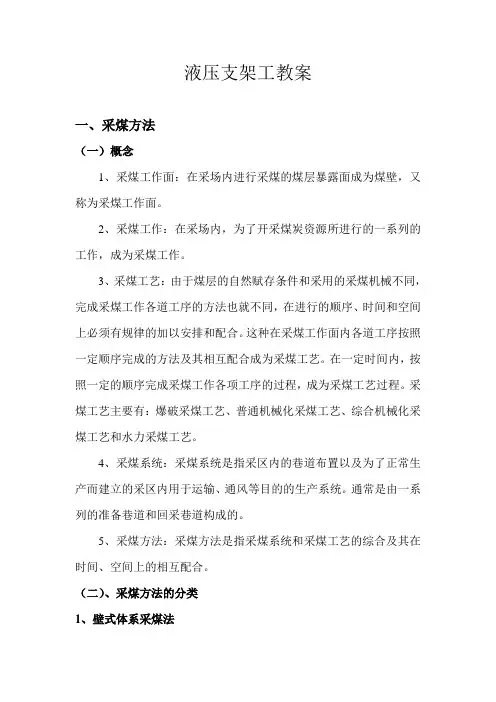

液压支架工教案一、采煤方法（一）概念1、采煤工作面：在采场内进行采煤的煤层暴露面成为煤壁，又称为采煤工作面。

2、采煤工作：在采场内，为了开采煤炭资源所进行的一系列的工作，成为采煤工作。

3、采煤工艺：由于煤层的自然赋存条件和采用的采煤机械不同，完成采煤工作各道工序的方法也就不同，在进行的顺序、时间和空间上必须有规律的加以安排和配合。

这种在采煤工作面内各道工序按照一定顺序完成的方法及其相互配合成为采煤工艺。

在一定时间内，按照一定的顺序完成采煤工作各项工序的过程，成为采煤工艺过程。

采煤工艺主要有：爆破采煤工艺、普通机械化采煤工艺、综合机械化采煤工艺和水力采煤工艺。

4、采煤系统：采煤系统是指采区内的巷道布置以及为了正常生产而建立的采区内用于运输、通风等目的的生产系统。

通常是由一系列的准备巷道和回采巷道构成的。

5、采煤方法：采煤方法是指采煤系统和采煤工艺的综合及其在时间、空间上的相互配合。

（二）、采煤方法的分类1、壁式体系采煤法特点：（1）、在采煤工作面的两侧各至少布置一条巷道，构成完整的生产系统。

（2）、采煤工作面较长，一般在80—250以上。

（3）、采煤工作面分别采用爆破、滚筒式采煤机或刨煤机破煤和装煤，用与工作面煤壁平行铺设的可弯曲刮板输送机运煤，用自移液压支架或单体支柱与铰接顶梁组成的单体支架支护采煤工作面工作空间，用全部垮落法处理采空区。

（4）、随着工作面的推进，顶板暴露面积增大，矿山压力显现较为强烈。

2、柱式体系采煤法（不常用）柱式体系采煤法又称为短壁体系采煤法，是以房、柱间隔采煤为主要特征，常见的有巷柱式、房式、房柱式采煤法。

二、矿山压力1、矿山压力的概念：矿山压力就是由于进行采掘工作破坏了岩体中原岩应力平衡状态，引起应力重新分布，我们把存在于采掘空间周围岩体内和作用在支护物上的力称为矿山压力，简称“矿压”。

2、矿山压力的来源：采动前，原始岩体中已经存在的应力是矿山压力产生的根源。

井下深部原岩处于复杂的受力状态。

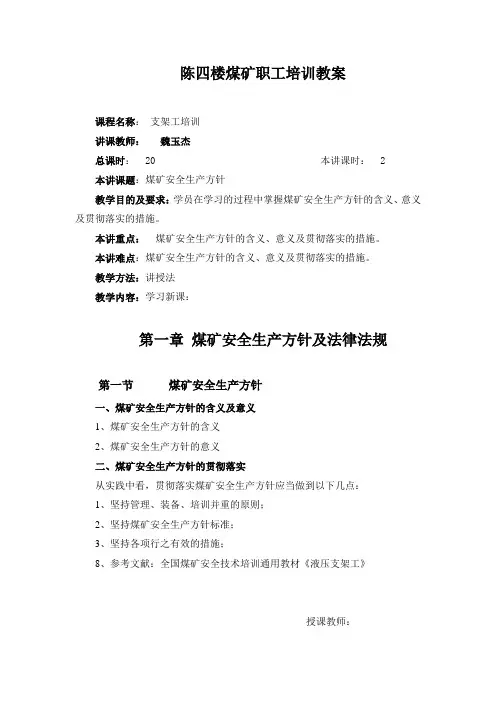

陈四楼煤矿职工培训教案课程名称：支架工培训讲课教师：魏玉杰总课时： 20 本讲课时： 2本讲课题：煤矿安全生产方针教学目的及要求：学员在学习的过程中掌握煤矿安全生产方针的含义、意义及贯彻落实的措施。

本讲重点：煤矿安全生产方针的含义、意义及贯彻落实的措施。

本讲难点：煤矿安全生产方针的含义、意义及贯彻落实的措施。

教学方法：讲授法教学内容：学习新课：第一章煤矿安全生产方针及法律法规第一节煤矿安全生产方针一、煤矿安全生产方针的含义及意义1、煤矿安全生产方针的含义2、煤矿安全生产方针的意义二、煤矿安全生产方针的贯彻落实从实践中看，贯彻落实煤矿安全生产方针应当做到以下几点：1、坚持管理、装备、培训并重的原则；2、坚持煤矿安全生产方针标准；3、坚持各项行之有效的措施；8、参考文献：全国煤矿安全技术培训通用教材《液压支架工》授课教师：第一章煤矿安全生产方针及法律法规第一节煤矿安全生产方针一、煤矿安全生产方针的含义及意义1、煤矿安全生产方针的含义：煤矿安全生产方针是党和国家为确保煤矿安全生产而确定的指导思想和行动准则，即“安全第一、预防为主”。

2、煤矿安全生产方针的意义：安全第一，是强调安全、突出安全、安全优先，把安全放在首位，努力做到不安全不生产、隐患不处理不生产、措施不落实不生产，在确保安全的前提下，实现生产经营的各项指标。

预防为主，是实现安全第一的前提条件。

要实现安全第一，必须以预防为主，防患于未然，把事故、隐患消灭在萌芽之中。

安全第一、预防为主，是目标原则和手段措施的关系。

不坚持安全第一，预防为主很难落实；坚持安全第一，才能自觉的或科学地预防，达到预期的目的。

二、煤矿安全生产方针的贯彻落实从实践中看，贯彻落实煤矿安全生产方针应当做到以下几点：1、坚持管理、装备、培训并重的原则；2、坚持煤矿安全生产方针标准；3、坚持各项行之有效的措施；为了深入贯彻安全生产方针，必须坚持以下各项措施：（1）、要加强安全法律观念;(2)、要建立健全安全生产责任制；（3）、建立安全生产管理机构或配备专职安全生产管理人员；（4）、认真组织安全生产检查；（5）、加大煤矿安全监察力度;（6）、加强安全技术教育培训工作；（7）、关口前移，做好事故预防工作；（8）、做好事故调查和处理工作；（9）、加大对事故责任人的处罚力度。

课堂教案教师：王力科目：液压支架工第二节液压支架工操作安全要点一、液压支架工操作安全要点1、采煤机采煤时，必须及时移架。

当支架与采煤机之间的悬顶距离超过作业规程规定或发生冒顶、片帮时，应当要求停止采煤机。

2、必须掌握好支架的合理高度。

3、严禁在井下拆检立柱、千斤顶和阀组。

4、拆除和更换部件时，必须及时装上防尘帽。

严禁将高压敞口对着人体。

5、备用的各种液压软管、阀组、液压缸、管接头等必须用专用堵头堵塞，更换时用乳化液清洗干净。

6、检修主管路时，必须停止乳化液泵并采取闭锁措施，同时关闭前一级压力截止阀。

7、严禁随意拆除和调整支架上的安全阀。

8、必须按作业规程规定的移架顺序移架，不得擅自调整和多头操作。

9、采用邻架移架操作时，应站在上一架支架内操作下一架支架;本架操作时必须站在安全地点，面向煤壁操作，严禁身体探入刮板输送机挡煤板内或脚蹬液压支架底座前端操作。

10、移架时，其下方和前方不得有其他人员工作。

11、移架受阻时，必须查明原因，不得强行操作。

12、必须保证支架紧密接顶，初撑力达到规定要求。

13、处理支架上方冒顶时，除遵守本规定外，还必须严格按照制定的安全措施操作。

14、支架降柱、移架和放煤时，要开启喷雾装置同步喷雾。

二液压支架的安全确认1、操作前1）各立柱、千斤顶、液压管路、各阀组、各操作手、各U形销子、推移连接装置齐全、完好，确认完毕。

2）支架前端、架间无冒顶、片帮，确认完毕。

3）支架无歪斜、倒架、咬架，架间距离符合规定（小于20cm），确认完毕4）支架周围相邻3架无其他工作人员，确认完毕。

5）架前无障碍物、架间管线无刮卡现象，可以移架，确认完毕。

2、移架时（操作要领：快、匀、够、正、直、稳、严、净）下方、前方5米范围无其他工作人员，架前无障碍物，确认完毕。

3移架后1）支架顶梁接顶，掩护梁、侧护板已伸出，确认完毕。

2）掩护梁与挡煤板之间距离符合规定，确认完毕。

3）支架已升平，初撑力、工作阻力符合规定，确认完毕。

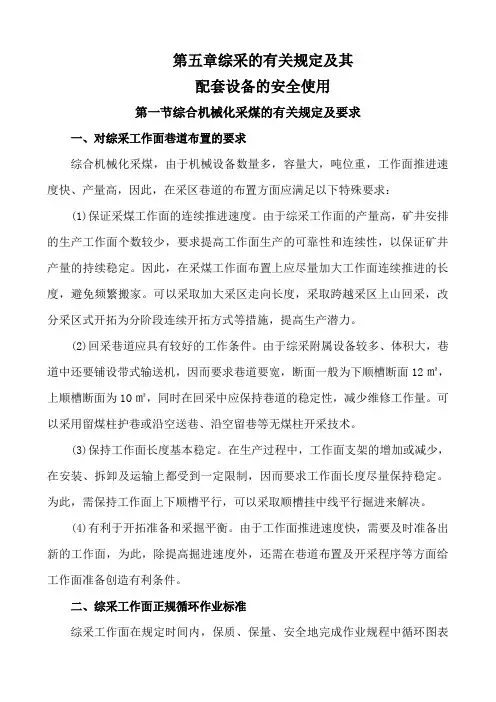

第五章综采的有关规定及其配套设备的安全使用第一节综合机械化采煤的有关规定及要求一、对综采工作面巷道布置的要求综合机械化采煤，由于机械设备数量多，容量大，吨位重，工作面推进速度快、产量高，因此，在采区巷道的布置方面应满足以下特殊要求：(1)保证采煤工作面的连续推进速度。

由于综采工作面的产量高，矿井安排的生产工作面个数较少，要求提高工作面生产的可靠性和连续性，以保证矿井产量的持续稳定。

因此，在采煤工作面布置上应尽量加大工作面连续推进的长度，避免频繁搬家。

可以采取加大采区走向长度，采取跨越采区上山回采，改分采区式开拓为分阶段连续开拓方式等措施，提高生产潜力。

(2)回采巷道应具有较好的工作条件。

由于综采附属设备较多、体积大，巷道中还要铺设带式输送机，因而要求巷道要宽，断面一般为下顺槽断面12㎡，上顺槽断面为1O㎡，同时在回采中应保持巷道的稳定性，减少维修工作量。

可以采用留煤柱护巷或沿空送巷、沿空留巷等无煤柱开采技术。

(3)保持工作面长度基本稳定。

在生产过程中，工作面支架的增加或减少，在安装、拆卸及运输上都受到一定限制，因而要求工作面长度尽量保持稳定。

为此，需保持工作面上下顺槽平行，可以采取顺槽挂中线平行掘进来解决。

(4)有利于开拓准备和采掘平衡。

由于工作面推进速度快，需要及时准备出新的工作面，为此，除提高掘进速度外，还需在巷道布置及开采程序等方面给工作面准备创造有利条件。

二、综采工作面正规循环作业标准综采工作面在规定时间内，保质、保量、安全地完成作业规程中循环图表所规定的全部工序和工作量，并周而复始地完成规定的循环次数，就是正规循环作业。

实现正规循环作业的标准有：(1)有一个科学的切实可行的作业规程和循环图表，完成规定的正规循环率。

(2)完成作业规程中规定的产量、进度、效率、煤质、主要材料消耗、工作面煤炭回收率等指标。

(3)工作面工程质量合格，机电设备完好率不低于规定标准，事故率不超过规定标准。

(4)安全生产，杜绝重伤、死亡和重大事故。

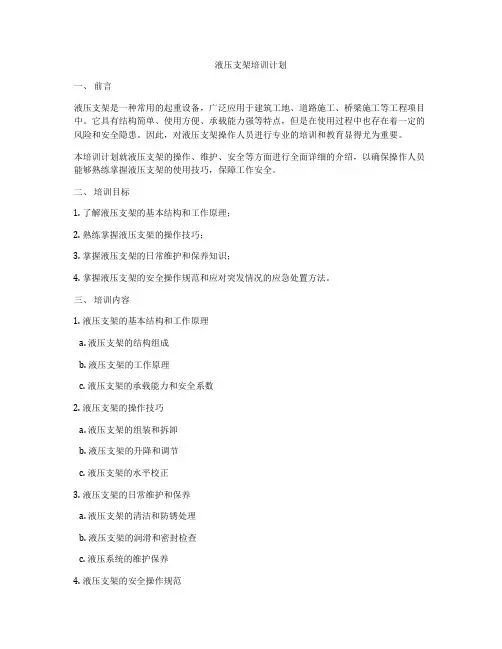

液压支架培训计划一、前言液压支架是一种常用的起重设备，广泛应用于建筑工地、道路施工、桥梁施工等工程项目中。

它具有结构简单、使用方便、承载能力强等特点，但是在使用过程中也存在着一定的风险和安全隐患。

因此，对液压支架操作人员进行专业的培训和教育显得尤为重要。

本培训计划就液压支架的操作、维护、安全等方面进行全面详细的介绍，以确保操作人员能够熟练掌握液压支架的使用技巧，保障工作安全。

二、培训目标1. 了解液压支架的基本结构和工作原理；2. 熟练掌握液压支架的操作技巧；3. 掌握液压支架的日常维护和保养知识；4. 掌握液压支架的安全操作规范和应对突发情况的应急处置方法。

三、培训内容1. 液压支架的基本结构和工作原理a. 液压支架的结构组成b. 液压支架的工作原理c. 液压支架的承载能力和安全系数2. 液压支架的操作技巧a. 液压支架的组装和拆卸b. 液压支架的升降和调节c. 液压支架的水平校正3. 液压支架的日常维护和保养a. 液压支架的清洁和防锈处理b. 液压支架的润滑和密封检查c. 液压系统的维护保养4. 液压支架的安全操作规范a. 液压支架的安全操作流程b. 液压支架的安全事故案例分析c. 液压支架的应急处置方法四、培训方法1. 理论课程通过课堂讲解、PPT演示等方式，讲解液压支架的基本知识和操作技巧。

2. 实操训练在实际的操作场地开展模拟训练，让学员亲自操作液压支架，熟练掌握操作技巧。

3. 现场演练到施工现场进行真实的操作演练，让学员在实际工作环境中检验自己的技能。

4. 案例分析结合实际安全事故案例，进行分析和讨论，让学员深刻理解液压支架安全操作的重要性。

五、培训师资培训师资应该由具有丰富工作经验和专业技能的从业人员组成，他们应该熟悉液压支架的结构和工作原理，具备良好的教学能力和动手能力。

六、培训评估在培训结束后，应该进行培训评估，考核学员对液压支架的理论知识和操作技巧的掌握情况，以及对安全操作规范的遵守情况。

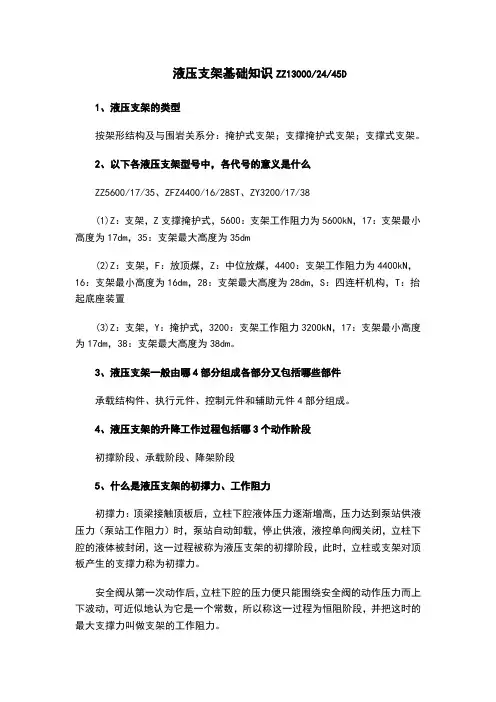

液压支架基础知识ZZ13000/24/45D1、液压支架的类型按架形结构及与围岩关系分：掩护式支架；支撑掩护式支架；支撑式支架。

2、以下各液压支架型号中，各代号的意义是什么ZZ5600/17/35、ZFZ4400/16/28ST、ZY3200/17/38(1)Z：支架，Z支撑掩护式，5600：支架工作阻力为5600kN，17：支架最小高度为17dm，35：支架最大高度为35dm(2)Z：支架，F：放顶煤，Z：中位放煤，4400：支架工作阻力为4400kN，16：支架最小高度为16dm，28：支架最大高度为28dm，S：四连杆机构，T：抬起底座装置(3)Z：支架，Y：掩护式，3200：支架工作阻力3200kN，17：支架最小高度为17dm，38：支架最大高度为38dm。

3、液压支架一般由哪4部分组成各部分又包括哪些部件承载结构件、执行元件、控制元件和辅助元件4部分组成。

4、液压支架的升降工作过程包括哪3个动作阶段初撑阶段、承载阶段、降架阶段5、什么是液压支架的初撑力、工作阻力初撑力：顶梁接触顶板后，立柱下腔液体压力逐渐增高，压力达到泵站供液压力（泵站工作阻力）时，泵站自动卸载，停止供液，液控单向阀关闭，立柱下腔的液体被封闭，这一过程被称为液压支架的初撑阶段，此时，立柱或支架对顶板产生的支撑力称为初撑力。

安全阀从第一次动作后，立柱下腔的压力便只能围绕安全阀的动作压力而上下波动，可近似地认为它是一个常数，所以称这一过程为恒阻阶段，并把这时的最大支撑力叫做支架的工作阻力。

6、液压支架初撑力的提高对顶板控制有哪些好处（1）提高初撑力，可以使支撑力与顶板压力较早地取得平衡，缩短顶板急速下沉的时间，从而减少顶板的下沉量。

（2）增加支柱的初撑力，可以迅速压缩浮煤和符矸等中间介质，使支架的工作阻力较快地发挥作用，可以延长支柱在恒阻阶段的工作时间（3）提高初撑力，可避免直接定的离层。

7、什么是液压支架的可缩性、恒阻性、让压性可缩性：安全阀动作后，立柱下腔的少量液体将经安全阀溢出，压力随之减小，当压力低于安全阀关闭压力时，安全阀重新关闭，停止溢流，支架恢复正常工作状态，在这一过程中，支架由于安全阀卸载而引起下降，我们把这种性质称为支架的可缩性。

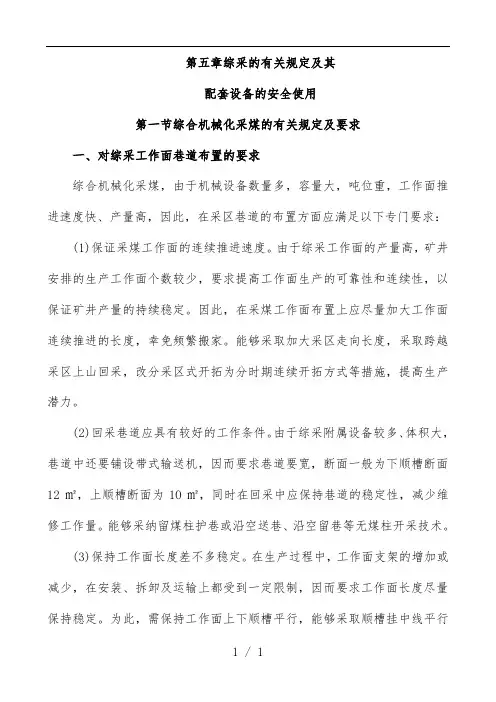

第五章综采的有关规定及其配套设备的安全使用第一节综合机械化采煤的有关规定及要求一、对综采工作面巷道布置的要求综合机械化采煤，由于机械设备数量多，容量大，吨位重，工作面推进速度快、产量高，因此，在采区巷道的布置方面应满足以下专门要求：(1)保证采煤工作面的连续推进速度。

由于综采工作面的产量高，矿井安排的生产工作面个数较少，要求提高工作面生产的可靠性和连续性，以保证矿井产量的持续稳定。

因此，在采煤工作面布置上应尽量加大工作面连续推进的长度，幸免频繁搬家。

能够采取加大采区走向长度，采取跨越采区上山回采，改分采区式开拓为分时期连续开拓方式等措施，提高生产潜力。

(2)回采巷道应具有较好的工作条件。

由于综采附属设备较多、体积大，巷道中还要铺设带式输送机，因而要求巷道要宽，断面一般为下顺槽断面12㎡，上顺槽断面为1O㎡，同时在回采中应保持巷道的稳定性，减少维修工作量。

能够采纳留煤柱护巷或沿空送巷、沿空留巷等无煤柱开采技术。

(3)保持工作面长度差不多稳定。

在生产过程中，工作面支架的增加或减少，在安装、拆卸及运输上都受到一定限制，因而要求工作面长度尽量保持稳定。

为此，需保持工作面上下顺槽平行，能够采取顺槽挂中线平行掘进来解决。

(4)有利于开拓预备和采掘平衡。

由于工作面推进速度快，需要及时预备出新的工作面，为此，除提高掘进速度外，还需在巷道布置及开采程序等方面给工作面预备制造有利条件。

二、综采工作面正规循环作业标准综采工作面在规定时刻内，保质、保量、安全地完成作业规程中循环图表所规定的全部工序和工作量，并周而复始地完成规定的循环次数，确实是正规循环作业。

实现正规循环作业的标准有：(1)有一个科学的切实可行的作业规程和循环图表，完成规定的正规循环率。

(2)完成作业规程中规定的产量、进度、效率、煤质、要紧材料消耗、工作面煤炭回收率等指标。

(3)工作面工程质量合格，机电设备完好率不低于规定标准，事故率不超过规定标准。

(4)安全生产，杜绝重伤、死亡和重大事故。

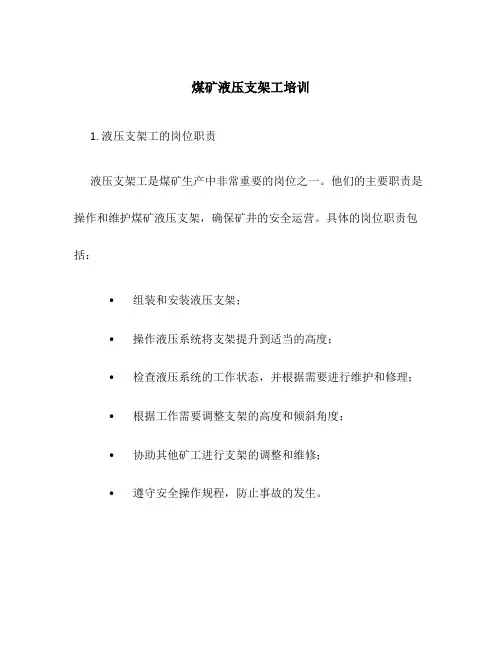

煤矿液压支架工培训1. 液压支架工的岗位职责液压支架工是煤矿生产中非常重要的岗位之一。

他们的主要职责是操作和维护煤矿液压支架，确保矿井的安全运营。

具体的岗位职责包括：•组装和安装液压支架；•操作液压系统将支架提升到适当的高度；•检查液压系统的工作状态，并根据需要进行维护和修理；•根据工作需要调整支架的高度和倾斜角度；•协助其他矿工进行支架的调整和维修；•遵守安全操作规程，防止事故的发生。

2. 液压支架的基本原理液压支架是煤矿中用于支撑矿井顶板的重要设备。

它通过液压系统的工作原理，能够调整支架的高度和倾斜角度，以适应不同煤层厚度和地质条件。

液压支架的基本原理如下：•液压支架使用液压油作为介质传递力量；•液压支架的液压缸通过注入液压油来实现伸缩运动；•液压缸的伸缩运动会改变支架的高度；•支架的倾斜角度可以通过调整液压缸的伸缩速度来实现。

3. 液压支架的操作流程液压支架的操作流程是液压支架工必须掌握的重要技能。

以下是一般液压支架的操作流程：1.准备工作：–确保液压系统和液压缸工作正常；–确认工作区域安全，没有堆积物或障碍物；–穿戴好个人防护装备。

2.组装和安装支架：–根据工作需要，将液压支架的部件组装好；–将支架安装在需要支撑的位置。

3.启动液压系统：–打开液压系统的主电源；–检查液压系统的油位和油压，确保工作正常。

4.调整支架高度：–根据工作要求，通过操作控制台或手柄，调整液压缸的伸缩速度，使支架达到需要的高度。

5.调整支架倾斜角度：–根据需要，调整液压缸的伸缩速度，使支架达到需要的倾斜角度。

6.检查液压系统：–定期检查液压系统的工作状态；–如果发现故障或异常，及时进行维护和修理。

7.关闭液压系统：–完成工作后，关闭液压系统的主电源。

4. 液压支架维护和故障排除液压支架的维护和故障排除是液压支架工必须具备的能力。

以下是一些常见的维护和故障排除方法：•定期更换液压油，保持系统的工作正常；•检查液压系统的油位和油压，确保符合要求；•清洁液压系统的滤芯，防止杂质进入系统；•调整液压缸的密封件，确保液压系统的工作效率；•检查液压管路，修复或更换破损的部分；•对液压系统的主要零部件进行定期检查和维护。

职工培训教案课程名称：液压支架工（高级技师）任课教师：孙祖河审核签字：液压支架工岗位责任制1、液压支架工必须熟悉液压支架的性能及构造原理和液压控制系统，通晓本工种操作规程，能够按照完好标准维修保养液压支架。

2、液压支架工要与采煤机司机密切配合。

移架时如支架与采煤机距离超过作业规程规定，应要求停止采煤机。

3、移架前要检查支架、顶板、煤壁的状况，清理好架前、架间的浮矸。

4、移架要按照作业规程和操作规程的要求进行移架，拉架、推溜过程中要严防挤坏电缆、水管、支架胶管等。

5、顶板破碎压力大时，支架工要求带压移架，如煤壁片帮时要及时拉超前架，并及时伸出伸缩梁、护帮板，片帮较深时，要人工作超前防止冒顶。

6、移架时，严谨损坏侧护板或发生咬架、死架和支架超高，支架拉成一条直线，误差不超过150mm，支架中心距1.5m，误差不超过50mm，严防倒架，支架必须升紧保证立柱初撑力。

7、溜子推成一条直线，推溜滞后采煤机后滚筒15～20m。

8、跑冒滴漏及时处理好，保证支架完好，交班时向接班人员汇报本班支架使用状况。

9、杜绝“三违”事故和各类人为责任事故，保证安全生产。

液压支架工操作安全要点1、采煤机采煤时，必须及时移架。

当支架与采煤机之间的悬顶距离超过作业规程规定或发生冒顶、片帮时，应当要求停止采煤机。

2、必须掌握好支架的合理高度。

3、严禁在井下拆检立柱、千斤顶和阀组。

4、拆除和更换部件时，必须及时装上防尘帽。

严禁将高压敞口对着人体。

5、备用的各种液压软管、阀组、液压缸、管接头等必须用专用堵头堵塞，更换时用乳化液清洗干净。

6、检修主管路时，必须停止乳化液泵并采取闭锁措施，同时关闭前一级压力截止阀。

7、严禁随意拆除和调整支架上的安全阀。

8、必须按作业规程规定的移架顺序移架，不得擅自调整和多头操作。

9、采用邻架移架操作时，应站在上一架支架内操作下一架支架；本架操作时必须站在安全地点，面向煤壁操作，严禁身体探入刮板输送机挡煤板内或脚蹬液压支架底座前端操作。

课题液压支护设备授课教师：万江授课时间：2013年8月授课地点：一、教学目标（一）知识目标1.了解液压支护设备的作用2.熟悉液压支架的组成3.掌握液压支架的工作原理4.了解液压支架的分类和基本参数（二）德育目标1.指导学员能熟练操作液压支架，注意安全。

2.引导学员关注潞安发展形式，树立共建潞安的观念（三）能力目标1.熟练掌握液压支架的工作原理。

2.能够准确快速的操作液压支架。

二、教学重点1.掌握液压支架的工作原理。

2.操作液压支架的综合训练。

三、教学难点液压支架的工作原理四、教学方法1.讲授法、情景式教学法、案例教学法、五、课时安排1课时六、学情分析学员对液压支架的结构认识不全面。

七、教学过程【导课】多媒体展示一些图片，你见过这是什么吗？教师点拨导入课堂提问:【新课】一、支护设备的作用：支护设备的发展：木支柱→金属摩擦支柱和铰接顶梁→液压支护设备（单体液压支柱、滑移顶梁支架、液压支架）二、液压支架的组成及工作原理（一）液压支架的组成1、组成如图1-1所示它由前后立柱、顶梁、掩护梁、前后连杆、操作阀、推移装置等组成2、各部分功用重点理解液压支架的“支”、“护”、“自移”等功能是怎样实现的。

液压支架“支”的功能是由立柱、顶梁和底座来共同实现的;“护”的功能则是由掩护梁和前、后连杆一起保证的；“自移”的功能是靠推移装置来完成的。

（二）液压支架的工作原理液压支架的工作原理如图1-2所示。

依靠高压液体、立柱和相应的动力千斤顶可实现升架、降架、推溜、移架四个基本动作1.升架将操纵阀7置于“升架”位置，由泵站经压力胶管P输送来的高压液体通过液控单向阀8进入立柱1下腔；立柱上腔的液体通过操纵阀流至回液管T，于是立柱外伸支架升起。

2.推溜在支架处于支撑的状态下，将操纵阀置于“推溜”位置，高压液体经操纵阀进入推移千斤顶6的左腔；其右腔液体经操纵阀流至T管。

此时，推移千斤顶活塞杆伸出，将工作面输送机10推向煤壁。

3.降架将操纵阀打到“降架”位置，高压液体经操纵阀流入立柱上腔，并同时打开液控单向阀8；立柱下腔的液体经液控单向阀、操纵阀后流回回液管，于是立柱回缩，支架高度降低。

一、组织教学1．点名、记考勤、检查着装；2．分配实习任务，人员分工；3．分配工具和材料；4．强调实习纪律、操作安全及注意事项。

5．检查设备场地准备等内容；6．整队入场。

二、入门指导液压支架概述液压支架的概念、用途及优点•1、液压支架是利用液压传动及一些金属构件组合，来完成其要求的采煤工作面设备，并且能够自动升降和自动推移。

其作用是为了防止顶板垮落维护一定的工作空间，以保证各项工作的正常进行。

•2、优点：能实现降架、移架、升架、推溜等工序，具有强度高，支护好，移设快，安全可靠，操纵方便、省力等。

•一)、液压支架的组成及工作原理•(一) 液压支架的组成•有承载部件、动力油缸、控制元件、辅助装置和工作液体。

•承载部件有顶梁、底座、前后连杆、侧护板和掩护A梁等。

•动力油缸包括支柱、和进行推溜、移架、侧护及调整支架的千斤顶。

•立柱与千斤顶在结构上的主要差异是：1、活塞杆直径的差异；2、外部连接的差异；3、调节范围的差异；4、活塞的连接差异。

•控制装置有液控单向阀、操纵阀、安全阀、液压管路等。

•辅助装置包括挡矸、护邦、防倒防滑、推移装置和复位装置等。

•工作液体都用“水包油”型乳化液（二）液压支架的工作原理1、自动移设原理•必须具备降、移、升推四个基本动作。

•降架：当操纵阀至降柱位置时，高压液进入支柱上腔，下腔回液。

•其它如移架、升架、推溜油路类似。

2、支撑承载原理•支架支撑承载包括初撑增阻、承载增阻、承载恒阻三个阶段。

•1）初撑增阻：以升架开始至顶梁接触顶板，支柱下腔压力达到泵站压力，支柱或支架对顶板产生的支撑力称初撑力。

其大小与泵站压力、支柱数目和缸体内径有关。

•2）承载增阻：初撑后支柱活塞腔被封闭，顶板下沉，油液受挤压，阻力继续升高。

•3）承载恒阻：顶板压力过大时，支柱活塞腔高压液体经安全阀泄露出，支柱降缩，液压力减小，安全阀重新关闭，停止泄液，支架呈恒阻状态。

支架工作阻力取决于安全阀的工作阻力、支柱数目和支柱内径。
