第十二章 电能计量一、填空题请将正确内容填入下列横线处。
1．一般我们把电能表与其配合使用的测量互感器、二次回路及计量箱所组成的整体称为 电能计量装置 。
2．有功电能表的计量单位是千瓦时，单位符号是 kWh ，无功电能表的计量单位是千乏时，单位符号是 kvarh 。
3．在电能表的铭牌上都要求标注 基本 电流，而额定最大电流用 括号内 的数值标注在 基本电流 之后，例如：5(20)A 。
4． 电能表 是电能计量装置的核心部分，其作用是计量负载所消耗的电能。
5．低压供电线路负荷电流在 50 A 及以下时，宜采用直接接入式电能表。
6．当接入中性点非有效接地，且接地电流近似为零的高压线路的计量装置时，宜采用 三相三线 无功电能表。
7．单相电能表因电源线和负载线接反而使电流线圈的极性端接反，使电能表的驱动力矩方向改变，造成电能表 反转 。
8．电能计量装置的二次回路包含 电压二次回路 和 电流二次回路 。
9．电能计量装置的倍率一般分为两部分：一是 电能表本身结构 决定的倍率，二是 电流互感器与电压互感器变比 引起的倍率。
10．计量器具主要有 电能表 ，电压互感器， 电流互感器 ，电压、电流二次回路导线。
11．高供低计的用户，计量点到变压器低压侧的电气距离不宜超过 20 m 。
l2． 瓦表法 将电能表反映的功率与线路中的实际功率比较，以定性判断电能计量装置接线是否正确的一种方法。
13．用瓦表法测得计算功率为P ，而实际功率为P 0，则该电能计量装置相对误差γ的计算公式为0000100⨯-=P P P γ 14电能计量装置的接线检查分为 停电检查 和 带电检查 。
15．仪表法检查电能计量装置接线，就是利用电压表、 钳形电流表 ` 、相序表、相位表 等仪表测量相关数据进行分析判断接线情况。
16．通常电能计量装置错误接线的类型有 缺相 、 接反 、 移相 。
17相位角法就是利用三相电压之间的固定相位关系，通过测量电压之间的 相位 来判断电压的 相序 。
电能计量专业试题及答案（共100分）一.填空题（每题3分，共30分）1. n类电能计量装置应配置有功电能表的准确等级为0.5S或—级。
2.电能表转盘要求导电性能好，重量轻，所以用―制成。
3.除另有规定外，感应式电能表测定基本误差前，应对电压线路加额定电压进行预热，电流线路加标定电流进行预热，且分别不少于一分钟和一分钟。
4. 1.0级三相感应式电能表带不平衡负载时，COS①二1.0时，20%标定电流负载点的基本误差限为。
5.在一般电流互感器中产生误差的主要原因是存在着―。
6.现场检验电能表时，标准表电压回路连接导线以及操作开关的接触电阻、引线电阻之和，不应大于—欧姆。
7.感应系电能表蜗轮和蜗杆的齿合深度应在齿高的―范围内。
8.检定感应系电能表时实验室温度应为_℃,湿度小于_%。
9.电压互感器在正常运行范围内，其误差通常应随着电压的增大先—，然后。
10.单相供电的电力用户计费用电能计量装置属于一类电能计量装置，负荷容量为115KVA以下的计费用户、发供电企业内部经济技术指标分析、考核用的电能计量装置属于一类电能计量装置。
二选择题（每题1分，共15分）1.取得《制造计量器具许可证》的标志符号由（）三字组成。
CB. CMCC.CPED. MMC2.有功电能表的驱动力矩与负载的有功功率是成（）关系的。
A.正比8.反比C.正切D. xx3.在现场测定电能表基本误差时，若负载电流低于被检电能表基本电流的（）时，不宜进行误差测量。
A.2%B.10%C.5%D.4.当工作电压改变时，引起电能表误差的主要原因是（）。
A.电压工作磁通改变，引起移动力矩的改变8.负载功率的改变C.电压铁芯产生的自制动力矩改变D.电压损耗角的改变，引起的相角误差测试一次。
A. 2B.3C. 4D. 56.当三相三线电路的中性点直接接地时，宜采用（）的有功电能表测量有功电能。
A.三相三线8.三相四线C.三相三线或三相四线9.直接接入式与经互感器接入式电能表的根本区别在于（）。

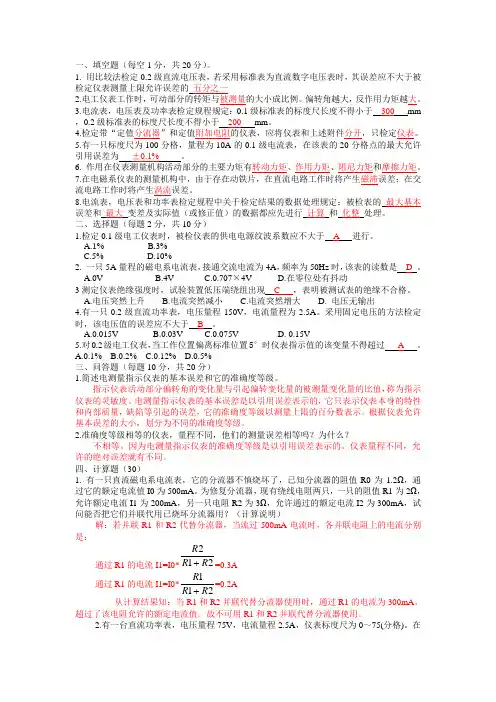

一、填空题（每空1分，共20分）。
1. 用比较法检定0.2级直流电压表，若采用标准表为直流数字电压表时，其误差应不大于被检定仪表测量上限允许误差的 五分之一2.电工仪表工作时，可动部分的转矩与被测量的大小成比例。
偏转角越大，反作用力矩越大。
3.电流表，电压表及功率表检定规程规定：0.1级标准表的标度尺长度不得小于 300 mm ，0.2级标准表的标度尺长度不得小于 200 mm 。
4.检定带“定值分流器”和定值附加电阻的仪表，应将仪表和上述附件分开，只检定仪表。
5.有一只标度尺为100分格，量程为10A 的0.1级电流表，在该表的20分格点的最大允许引用误差为 ±0.1% 。
6. 作用在仪表测量机构活动部分的主要力矩有转动力矩、作用力矩、阻尼力矩和摩擦力矩。
7.在电磁系仪表的测量机构中，由于存在动铁片，在直流电路工作时将产生磁滞误差；在交流电路工作时将产生涡流误差。
8.电流表，电压表和功率表检定规程中关于检定结果的数据处理规定：被检表的 最大基本 误差和 最大 变差及实际值（或修正值）的数据都应先进行 计算 和 化整 处理。
二、选择题（每题2分，共10分）1.检定0.1级电工仪表时，被检仪表的供电电源纹波系数应不大于 A 进行。
A.1%B.3%C.5%D.10%2. 一只5A 量程的磁电系电流表，接通交流电流为4A ，频率为50Hz 时，该表的读数是 D 。
A.0VB.4VC.0.707×4VD.在零位处有抖动3测定仪表绝缘强度时，试验装置低压端绕组出现 C ，表明被测试表的绝缘不合格。
A.电压突然上升B.电流突然减小C.电流突然增大D. 电压无输出4.有一只0.2级直流功率表，电压量程150V ，电流量程为2.5A 。
采用固定电压的方法检定时，该电压值的误差应不大于 B 。
A.0.015VB.0.03VC.0.075VD. 0.15V5.对0.2级电工仪表，当工作位置偏离标准位置5°时仪表指示值的该变量不得超过 A 。
竭诚为您提供优质文档/双击可除三表法测电路参数实验报告篇一：用三表法测量电路等效参数实验报告(含数据处理)实验七用三表法测量电路等效参数一、实验目的1.学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法。
2.学会功率表的接法和使用。
二、原理说明1.正弦交流信号激励下的元件的阻抗值，可以用交流电压表、交流电流表及功率表分别测量出元件两端的电压u、流过该元件的电流I和它所消耗的功率p，然后通过计算得到元件的参数值，这种方法称为三表法。
计算的基本公式为：up，电路的功率因数cos??IuIp等效电阻R＝2＝│Z│cosφ，等效电抗x＝│Z│sinφI阻抗的模Z?2.阻抗性质的判别方法可用在被测元件两端并联电容的方法来判别,若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
其原理可通过电压、电流的相量图来表示：图7-1并联电容测量法图7-2相量图(:三表法测电路参数实验报告) 3.本实验所用的功率表为智能交流功率表，其电压接线端应与负载并联，电流接线端应与负载串联。
三、实验设备DgJ-1型电工实验装置：交流电压表、交流电流表、功率表、自耦调压器、白炽灯、镇流器、电容器。
四、实验内容测试线路如图7-3所示，根据以下步骤完成表格7-1。
1.按图7-3接线，将调压器调到表1中的规定值。
2.分别测量15w白炽灯(R)、镇流器(L)和4.7μF电容器(c)的电流和功率以及功率因数。
3.测量L、c串联与并联后的电流和功率以及功率因数。
4.如图7-4，用并联电容法判断以上负载的性质。
Z图7-3图7-4五、实验数据的计算和分析根据表格7-1的测量结果，分别计算每个负载的等效参数。
up=2386.6，cos??=1IuIup镇流器L：Z?=551.7，cos??=0.172IuIup1电容器c：Z?=647.2，cos??=0，??2?f,|Z|?，f=50hz，因此c=4.9?FIuI?cupL和c串联：Z?=180.9，cos??=0.35；并联1?F电容后，电流增大，所以是容IuI白炽灯：Z?性负载L和c并联：Z?性负载由以上数据计算等效电阻R＝│Z│cosφ，等效电抗x ＝│Z│sinφ，填入表7-1中。

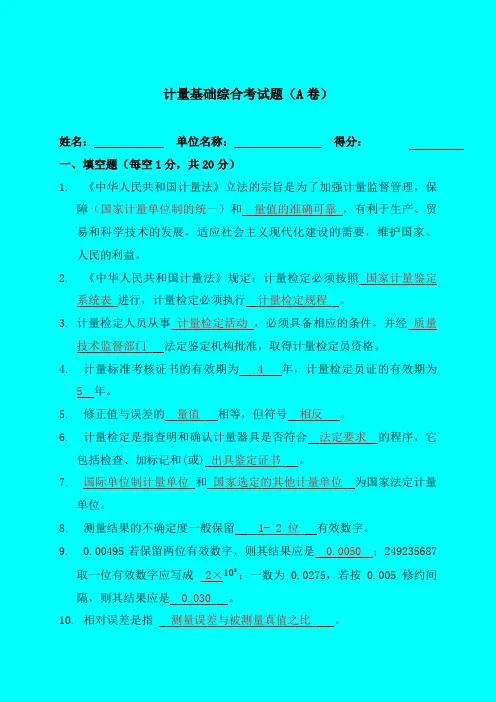

计量基础综合考试题（A卷）姓名：单位名称：得分：一、填空题（每空1分，共20分）1.《中华人民共和国计量法》立法的宗旨是为了加强计量监督管理，保障（国家计量单位制的统一）和量值的准确可靠，有利于生产、贸易和科学技术的发展，适应社会主义现代化建设的需要，维护国家、人民的利益。
2.《中华人民共和国计量法》规定：计量检定必须按照国家计量鉴定系统表进行，计量检定必须执行计量检定规程。
3.计量检定人员从事计量检定活动，必须具备相应的条件，并经质量技术监督部门法定鉴定机构批准，取得计量检定员资格。
4.计量标准考核证书的有效期为 4年，计量检定员证的有效期为5 年。
5.修正值与误差的量值相等，但符号相反。
6.计量检定是指查明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和(或) 出具鉴定证书。
7.国际单位制计量单位和国家选定的其他计量单位为国家法定计量单位。
8.测量结果的不确定度一般保留 1- 2 位有效数字。
9.0.00495若保留两位有效数字，则其结果应是0.0050 ；24923568710；一数为0.0275，若按0.005修约间取一位有效数字应写成 2×8隔，则其结果应是 0.030 。
10.相对误差是指测量误差与被测量真值之比。
二、判断题（判断“是”填√，判断“非”填×）（每题1分，共30分）1. 我国的法定计量单位都是SI 单位。
（ × ）2. 计量器具误差是器具本身所固有的，非检定结果所产生的误差。
（ √ ）。
3. 某量值测量结果的不确定度为±0.2。
（ × ）4. 实验室间的比对和能力验证可以作为量值溯源的依据。
（ √ ）5. 时间30分16秒可表示为30’16”。
（× ）6. 凡用于贸易结算、安全防护、医疗卫生、环境监测方面的计量器具，都要实行强制检定。
（ × ）7. Ａ类、Ｂ类标准不确定度没有本质上的区别。
（一）单选题（40题）1.远动调制解调器正常接受电平在（C）。
A.0 ～ -20dBmB.0 ～ -30dBmC.0 ～ -40dBmD.0 ～ -50dBm2.电能量远方终端从电能表中采集到电能量数据是（B）。
A.脉冲总合计值B.电能表二次值C.5分钟电量合计值D.5分钟脉冲合计值根据《220kV～500kV变电所计算机监控系统设计技术规程》规定, 计算机监控系统主机负荷率在系统正常时宜低于（） , 在系统事故时宜低于（）。
（C）A.10%、30%B.20%、40%C.30%、50%D.40%、60%变电站电压无功综合控制方略, 当电压和功率因数都低于下限时, 应（B）。
A.调节分接头B.先投入电容器组, 依照电压变化状况再调有载分接头位置C.投入电容器组3. D.先调节分接头升压, 在依照无功状况投入电容器组4.并列运营发电机之间在小干扰下发生频率为（B）范畴内持续振荡现象叫低频振荡。
A.0.02～0.2 HzB.0.2～2.5HzC.2.5～5HzD.5~10Hz5.变压器差动保护用电流互感器（TA）规定精确级是（ D ）。
A.0.5级B.10级C.0.1级D.P级在中性点直接接地系统中, 当发生单相接地时, 其非故障相对地电压（ A ）。
A.不变B.升高C.升高2倍D.减少一半某公司申请到一种C类IP地址, 需要分派给8个子公司, 子网掩码应设为（D ）。
A.255.255.255.0B.255.255.255.128C.255.255.255.240D.255.255.255.2246.IP地址219.25.23.56缺省子网掩码有（C）位。
A.8B.16C.24D.32普通, 咱们把传播层、网络层、数据链路层、物理层数据依次称为（B）。
A.帧（frame）, 数据包（packet）, 段（segment）, 比特流（bit）B.段（segment）, 数据包（packet）, 帧（frame）, 比特流（bit）C.比特流（bit）, 帧（frame）, 数据包（packet）, 段（segment）7. D.数据包（packet）, 段（segment）, 帧（frame）, 比特流（bit）8.GPS 正常工作时应能同步接受到( )卫星信号。
〖判断题〗1、计量点容量在1000KW以上或月电量在10万KWH上，为一类电能表。
答案：错误2、35kV及以上电压供电的用户，其计量用的电压互感器二次绕组的连接线可以和测量回路共用。
答案：错误3、对低压供电的用户，其负荷电流为50A及以下时，电能计量装置接线宜采用直接接入式，其负荷电流为50A以上时，宜采用经电流互感器接入式。
答案：正确4、接入中性点非有效接地高压线路的计量装置，宜采用三相四线有功、无功电能表。
答案：错误5、在用于计费和考核的电能计量装置竣工验收时，应测量电流互感器实际二次负荷和电压互感器二次回路电压降。
答案：正确6、电流互感器二次回路接用熔断器可以防止过负荷电流流过互感器烧坏计量装置。
答案：错误7、复费率电能表是用于实行峰、谷分时电价的计量装置。
答案：正确8、用来计算电能的有功部分，即视在功率的有功分量和时间乘积的计量表，称有功电能表。
答案：正确9、三只单相电能表测三相四线电路有功功率电能时，电能消耗笔于三只表的绝对值和。
答案：错误10、当三相电流不平衡时，用三相三线计量方式会造成电能计量误差。
答案：错误11、采用三只单相电能表计量有功电度，在电能表接线正确的前提下，由于负荷可能会使其中一只电能表反转。
答案：错误12、接入非中性点绝缘系统的电能计量装置应采用3只感应式无止逆单相电能表。
答案：正确〖单选题〗1、电能计量装置的接线按被测电路的不同分为( )。
A、单相和三相三线B、单相和三相四线C、单相、三相三线、三相四线D、三相三线和三相四线答案：C2、无论采用何种计量方式，均应将照明、动力( )计量。
A、串接B、并接C、分表分线D、分时答案：C3、供电企业应在用户每一个受电点内按不同电价类别分别安装( )。
A、负荷装置B、考核装置C、受电装置D、电能计量装置答案：D4、用电计量装置原则上应装在供电设备的( )。
A、装设地点B、附近C、区域内D、产权分界处答案：D5、供电企业应对新装、换表及现场校验后的用电计量装置加封，并请用户在( )上签章。

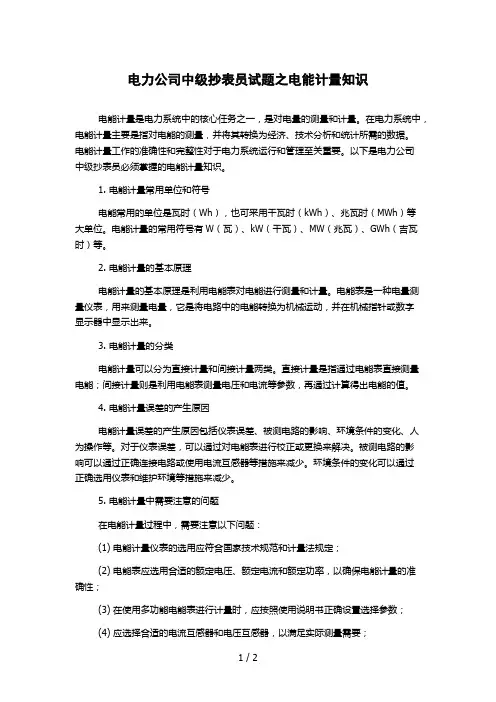

电力公司中级抄表员试题之电能计量知识电能计量是电力系统中的核心任务之一，是对电量的测量和计量。
在电力系统中，电能计量主要是指对电能的测量，并将其转换为经济、技术分析和统计所需的数据。
电能计量工作的准确性和完整性对于电力系统运行和管理至关重要。
以下是电力公司中级抄表员必须掌握的电能计量知识。
1. 电能计量常用单位和符号电能常用的单位是瓦时（Wh），也可采用千瓦时（kWh）、兆瓦时（MWh）等大单位。
电能计量的常用符号有W（瓦）、kW（千瓦）、MW（兆瓦）、GWh（吉瓦时）等。
2. 电能计量的基本原理电能计量的基本原理是利用电能表对电能进行测量和计量。
电能表是一种电量测量仪表，用来测量电量，它是将电路中的电能转换为机械运动，并在机械指针或数字显示器中显示出来。
3. 电能计量的分类电能计量可以分为直接计量和间接计量两类。
直接计量是指通过电能表直接测量电能；间接计量则是利用电能表测量电压和电流等参数，再通过计算得出电能的值。
4. 电能计量误差的产生原因电能计量误差的产生原因包括仪表误差、被测电路的影响、环境条件的变化、人为操作等。
对于仪表误差，可以通过对电能表进行校正或更换来解决。
被测电路的影响可以通过正确连接电路或使用电流互感器等措施来减少。
环境条件的变化可以通过正确选用仪表和维护环境等措施来减少。
5. 电能计量中需要注意的问题在电能计量过程中，需要注意以下问题：(1) 电能计量仪表的选用应符合国家技术规范和计量法规定；(2) 电能表应选用合适的额定电压、额定电流和额定功率，以确保电能计量的准确性；(3) 在使用多功能电能表进行计量时，应按照使用说明书正确设置选择参数；(4) 应选择合适的电流互感器和电压互感器，以满足实际测量需要；(5) 电能记录表的填写应规范，以便于查阅和分析；(6) 定期维护和校准电能计量仪表，以确保电能计量的准确性。
以上是电力公司中级抄表员必须掌握的电能计量知识。
只有掌握了电能计量的基本原理和技能，才能准确、有效地进行电力计量工作，为电力系统的稳定运行和可持续发展做出贡献。

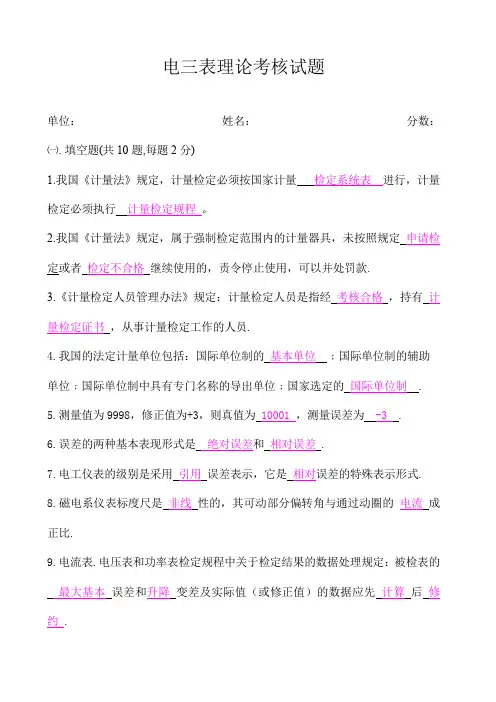

电三表理论考核试题单位：姓名：分数：㈠. 填空题(共10题,每题2分)1.我国《计量法》规定，计量检定必须按国家计量检定系统表进行，计量检定必须执行计量检定规程。
2.我国《计量法》规定，属于强制检定范围内的计量器具，未按照规定申请检定或者检定不合格继续使用的，责令停止使用，可以并处罚款.3.《计量检定人员管理办法》规定：计量检定人员是指经考核合格，持有计量检定证书，从事计量检定工作的人员.4.我国的法定计量单位包括：国际单位制的基本单位﹔国际单位制的辅助单位﹔国际单位制中具有专门名称的导出单位﹔国家选定的国际单位制 .5.测量值为9998，修正值为+3，则真值为10001 ，测量误差为-3 .6.误差的两种基本表现形式是绝对误差和相对误差 .7.电工仪表的级别是采用引用误差表示，它是相对误差的特殊表示形式.8.磁电系仪表标度尺是非线性的，其可动部分偏转角与通过动圈的电流成正比.9.电流表.电压表和功率表检定规程中关于检定结果的数据处理规定：被检表的最大基本误差和升降变差及实际值（或修正值）的数据应先计算后修约.10.磁电系仪表.电磁系仪表.电动系仪表的标记符号分别是 C ﹔ TD 。
㈡. 选择题(共10题,每题2分)1.强制检定的计量器具是指( ）A.强制检定的计量标准B.强制检定的工作计量器具C.强制检定的计量标准和强制检定的工作计量器具.2.对社会上实施计量监督具有公正作用的计量标准是（）A.部门建立的最高计量标准B.社会公用计量标准C.企业和事业单位建立的最高计量标准.3.计量器具在检定周期内抽检不合格的（）A.检定单位出具检定结果通知书B.由检定单位出具测试结果通知书C.应注销原检定证书或检定合格证4.对计量标准考核的目的是( )A.确定其准确度B.确定其是否具有开展量值传递的资格C.评定其计量性能5.根据BIPM建议,求合成不确定度时指明的方法( )A.通常合成方差的方法B.广义方和根法C.其他方法6.电测量指示仪表的最大基本误差是仪表示值与( )的最大绝对差值除以仪表的量程,以百分数表示.A.测量的平均值B.各次测量的实际值C.各次测量平均化整后的值D.各次测量的均方值7.磁电系仪表在测量环境温度变化时,当温度升高后,永久磁铁的磁性减弱,会使仪表的读数( )A.偏快B.偏慢C.不变8.功率因素COSφ是( )之比A.视在功率与有功功率B.无功功率与视在功率C.有功功率与视在功率9.检定电三表时,电源在半分钟内稳定度不低于被检表误差限的( )A.1/10B.1/5C.1/310,对在标度尺上有零分度线的仪表,应进行断电时回零试验,指示器偏离零分度线不应超过基本误差的( )A.50%B.90%C.60%㈢. 问答题(共5题,每题6分)1.简述电测量指示仪表的基本误差和它的准确度等级的关系?(举例说明) 答：准确度等级的数值越小，允许的基本误差越小，表示仪表的准确度越高。
电能计量考试题及答案一、单选题（每题2分，共10题）1. 电能表的准确度等级是指电能表的测量误差范围，下列哪项是1级电能表的误差范围？A. 0.5%B. 1%C. 2%D. 5%答案：A2. 电能表的电流线圈应串联在电路中，而电压线圈应并联在电路中，以下哪种连接方式是错误的？A. 电流线圈串联B. 电压线圈并联C. 电流线圈并联D. 电压线圈串联答案：C3. 电能表的校验周期一般为多久？A. 1年B. 2年C. 3年D. 4年答案：B4. 电能表的读数单位通常是？A. 千瓦时（kWh）B. 千瓦（kW）C. 伏安（VA）D. 瓦特（W）答案：A5. 电能表的电压线圈和电流线圈的连接方式应满足什么条件？A. 电压线圈必须与电流线圈串联B. 电压线圈必须与电流线圈并联C. 电压线圈和电流线圈可以任意连接D. 电压线圈和电流线圈必须同相连接答案：D二、多选题（每题3分，共5题，多选或少选均不得分）6. 电能表的主要功能包括哪些？A. 测量电能B. 测量功率C. 测量电压D. 测量电流答案：A, B, C, D7. 电能表的准确度等级划分为哪几个等级？A. 0.2S级B. 0.5S级C. 1级D. 2级答案：A, B, C, D8. 电能表的校验项目通常包括哪些？A. 外观检查B. 绝缘电阻测试C. 误差测试D. 耐压测试答案：A, B, C, D9. 电能表的接线方式有哪几种？A. 三相三线B. 三相四线C. 单相D. 两相答案：A, B, C10. 电能表的校验结果不合格可能是什么原因造成的？A. 电能表内部故障B. 接线错误C. 环境温度影响D. 电能表老化答案：A, B, C, D三、判断题（每题1分，共5题）11. 电能表的电流线圈和电压线圈可以互换位置使用。
（对/错）答案：错12. 电能表的校验结果只与电能表的准确度等级有关，与其他因素无关。
（对/错）答案：错13. 电能表的读数应该在每个月的同一时间进行，以保证数据的一致性。

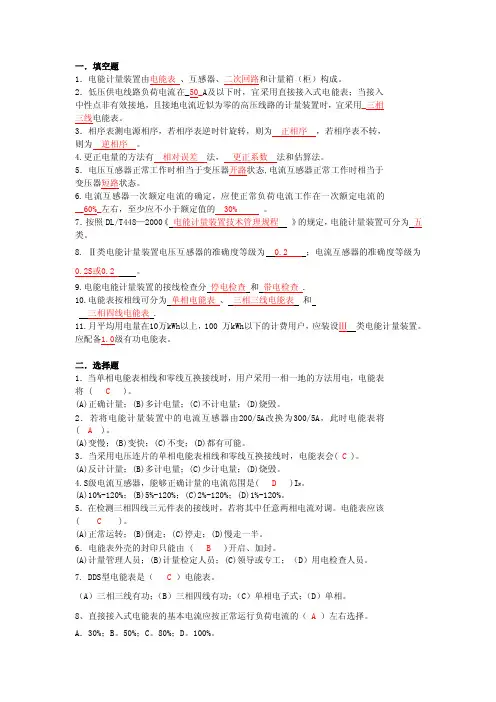

一．填空题1．电能计量装置由电能表、互感器、二次回路和计量箱（柜）构成。
2．低压供电线路负荷电流在_50_A及以下时，宜采用直接接入式电能表；当接入中性点非有效接地，且接地电流近似为零的高压线路的计量装置时，宜采用_三相三线电能表。
3．相序表测电源相序，若相序表逆时针旋转，则为正相序，若相序表不转，则为逆相序。
4.更正电量的方法有相对误差法，更正系数法和估算法。
5．电压互感器正常工作时相当于变压器开路状态,电流互感器正常工作时相当于变压器短路状态。
6.电流互感器一次额定电流的确定，应使正常负荷电流工作在一次额定电流的__60%_左右，至少应不小于额定值的 30% 。
7．按照DL/T448—2000《电能计量装置技术管理规程》的规定，电能计量装置可分为五类。
8. Ⅱ类电能计量装置电压互感器的准确度等级为0.2 ；电流互感器的准确度等级为0.2S或0.2 。
9.电能电能计量装置的接线检查分停电检查和带电检查.10.电能表按相线可分为单相电能表、三相三线电能表和三相四线电能表 .11.月平均用电量在10万kWh以上，100 万kWh以下的计费用户，应装设Ⅲ类电能计量装置。
应配备1.0级有功电能表。
二．选择题1．当单相电能表相线和零线互换接线时，用户采用一相一地的方法用电，电能表将 ( C )。
(A)正确计量；(B)多计电量；(C)不计电量；(D)烧毁。
2．若将电能计量装置中的电流互感器由200/5A改换为300/5A，此时电能表将( A )。
(A)变慢；(B)变快；(C)不变；(D)都有可能。
3．当采用电压连片的单相电能表相线和零线互换接线时，电能表会( C )。
(A)反计计量；(B)多计电量；(C)少计电量；(D)烧毁。
4.S级电流互感器，能够正确计量的电流范围是( D )IN(A)10%-120%；(B)5%-120%；(C)2%-120%；(D)1%-120%。
5．在检测三相四线三元件表的接线时，若将其中任意两相电流对调。
2.强制检定的计量器具的范围？检定人员的职责是什么？答：范围：用于贸易结算、医疗卫生、环境监测方面列入国家强制检定目录的工作计量器具。
职责：1）正确使用计量基准或计量标准并负责维护、保养，使其保持良好的技术状态。
2）执行计量技术法规，进行计量检定工作。
3）保证计量检定的原始数据和有关技术资料完整。
4）承办政府计量部门委托的有关任务。
4.某台标称范围为0—150V的电压表，当其示值为100.0V时，测得电压的实际值为99.4V，则该电压表在示值为100.00V处引用误差是多少？解：100.0 - 99.4△R = ×100% = +0.4%150答：引用误差是+0.4%。
3.有一标称范围为0—300V的电压表，在示值为100V，其实际值100.50V，则该电压表示值100处的相对误差是多少？解：100.0 – 100.50△R = ×100% =-0.5%100.50答：相对误差是-0.5%。
8.什么是瓦秒法？答：瓦秒法就是用标准功率表测量恒定的功率，同时用标准测时器（如秒表），测量被检测电能表在恒定功率下转若干转所需的设时间，这时间与恒定功率的乘积所得实际电能与被测电能表测得的电能相比较，即能确定被测电能表的相对误差。
9.设被测电能表为1级，其检定结果误差的修约间隔为0.1，试对下列数据进行修约。
0.5499 0.4601 0.4501 0.3500 0.4500答：0.4599 修约为0.5 0.4601 修约为0.50.4501 修约为0.4 0.3500 修约为0.40.4500 修约为0.415.磁电系仪表的刻度盘是（均匀刻度）。
16.用电磁系仪表测量工频下半波整流后的脉动电流的指示值为1A，如果用电磁仪表测量时则指示值为（大于1）。
17.量程为5A的磁电系电流表，通过50HZ 4A的电流时则电流表的读数是（在0位处略有抖动）。
18.为了把电压表的量程扩大100倍，串联电阻器（倍率器）的电阻应是仪表内阻的（99）倍。
三表法测量互感系数
1. 步骤准备：
- 确定测量设备：需要准备一个带有电流源和电压源的供电装置，以及三个电表（或数字式电力测量仪）。
- 连接电路：将被测互感器（互感器1）与另外两个互感器（互感器2和互感器3）串联。
- 接线和保护：确保电路的接线正确，并采取必要的安全措施，例如提前断开供电和低压处理。
2. 测量步骤：
1. 施加电压：将电压源连接到互感器1的一侧，使互感器1接收一定的电压输入。
2. 测量电流：通过互感器2和互感器3分别测量电流输入和输出。
3. 测量电压：通过互感器2和互感器3分别测量电压输入和输出。
4. 计算互感系数：使用测得的电流和电压值，根据互感器的定义，计算互感系数K：
K = (输出电压/输入电压) / (输出电流/输入电流) 其中，"输入"和"输出"相对于互感器1而言。
3. 结果验证：
- 检查互感系数是否在互感器的标称值范围内。
- 重复测量和计算步骤，确保结果的准确性和一致性。
电三表考题考生姓名得分:单位:1.选择题1.1对称三相交流市电的线电压为。
（1）380V （2）220V （3）127V1.2 两个电阻R1,R2相并联,它们的等效电阻R=（1）R1+R2 （2）（R1+R2）/R1R2 （3）R1R2/（R1+R2）1.3有一功率电池,测得其开路电压的有效值为120V,内阻为0.5Ω,则当电源带上9999.5Ω负载时,内阻所消耗的功率为。
（1）9.9995mW（2）0.5mW（3）0.072mW1.4检定0.1级电工仪表时，被检表的供电电源纹波应不大于。
（1）1%（2）3%（3）5% （4）10%1.5交流电流互感器在使用时应注意的是当初级(原端)有电流通过时,次级(副端)不应。
（1）短路（2）开路（3）接负载电阻1.6电测量指示仪表的最大基本误差是仪表示值与（）的最大绝对差值除以仪表量程,以百分数表示。
（1）测量的平均值（2）各次测量的实际值（3）各次测量平均化整后的值（4）各次测量的均方值1.7电测量指示仪表中，标志20…45…55…65Hz，它表示是。
（1）频率标称使用范围20Hz到60Hz（2）频率标准使用范围45Hz到55Hz（3）频率标称使用范围20Hz到60Hz，频率标准使用范围45Hz到55Hz（4）频率标准使用范围20Hz到60Hz，频率标称使用范围45Hz到55Hz2.填空题2.1电工仪表的级别是采用（）误差表示,它是（）误差的特殊表示形式。
2.2测定功率表功率因数影响,在电压、电流及频率均为额定值的条件下,对有功功率表做（）=0和对无功功率表做（）=0的测定时,仪表指示器偏离零位不应超过它的（）误差。
2.3电测量指示仪表阻尼器,采用的方式有（）、（）和（）。
2.4电工仪表的准确度可分为（），（），（），（），（），（），（）级2.5用比较法检定0.2级仪表时,如采用标准表为直流数字电压表时，其误差应不大于被检仪表（）的允许误差的（）。
第1页共4页2.6 一只在直流下检定的0.5级电磁系张丝式仪表,其量程为5A,该表标度尺长130mm,其允许不回零值为（）mm，允许的变差为（）。
三表法测量交流参数实验报告总结三表法是电力系统中常用的测量交流参数的方法之一。
本次实验旨在通过三表法测量电源电压、电源频率以及负载电流，并分析实际测量结果与理论数值之间的误差。
通过本次实验，我对三表法的原理和实验操作有了更深入的了解，并加深了对交流电参数测量的认识。
实验中，我们使用了数字示波器、电阻箱、交流电压源、电流表和万用表等仪器设备。
首先，我们通过示波器测量了电源的电压和频率，为后续的实验提供了准确的参数。
然后，我们依次使用稳压直流电源和电阻箱提供负载电流，并通过万用表测量负载电流的值。
最后，我们使用电流表测量负载电流，并与万用表的测量结果进行比对。
在实验过程中，我们注意到了某些因素可能对测量结果产生误差。
例如，电流表的内阻和负载电阻形成了一个并联电路，导致了一定的分流现象，从而使电流表的测量值比真实值要小。
另外，由于电流表的量程有限，当负载电流超过电流表的量程时，我们无法进行准确的测量，导致了一定的误差。
通过对实验结果的分析，我们发现测量电源电压和频率的结果与示波器的测量值非常接近，误差非常小。
这说明三表法可以有效地测量交流电的电压和频率。
然而，测量负载电流的结果与万用表的测量值存在一定的差异。
这部分差异主要是由于电流表的内阻和分流现象导致的。
综上所述，本次实验通过三表法测量交流参数的方法，对电源电压、电源频率和负载电流进行了测量和分析。
通过与示波器和万用表的比对，我们发现三表法可以准确地测量电源电压和频率，并能够较为精确地测量负载电流。
然而，在测量负载电流时需要注意电表的内阻和分流现象可能导致的偏差。
因此，在实际应用中，应该综合考虑实验条件和仪器设备的特点，选择合适的测量方法，以获得更准确的测量结果。
参考内容：1. 电力系统运行与控制. 王荃, 李颂豪, 郗智勇, 严宣宇. 中国电力出版社, 2018.2. 电气测量技术与仪器. 周宁一, 孔令青, 黄峰, 邓菊生. 清华大学出版社, 2017.3. 电测技术手册. 罗定邦, 李明良. 中国电力出版社, 2007.4. 电力系统测量与仪表. 李慧, 宋自长, 张继伟. 中国电力出版社, 2012.5. 交流参数测量技术. 张鹏. 电力系统自动化, 2009.。
一、判断题1、居民用电电表箱装设电能表单元间隔应具有防窃电功能。
答案：正确2、居民用电电表箱体在结构上应有明显的用电操作和管理的物理分区。
答案：错误3、居民用电电表箱内应设有安装电能表、欠费停电开关、分接线端子排的位置。
答案：错误4、居民用电电表箱内应设有安装电能表、漏电保护开关、欠费停电开关、分接线端子排的位置。
答案：正确5、居民用电电表箱体的材料采用非金属阻燃、抗老化、耐腐蚀、耐受外力强、透明度好的绝缘材料制成。
答案：正确6、电表与开关一次回路的连接导线应采用黄、红、黑颜色的铜质单芯绝缘导线。
答案：错误7、电表与开关一次回路的连接导线应采用黄、绿、红、黑颜色的铜质单芯绝缘导线。
答案：正确8、电表与开关一次回路的连接导线采用铜质单芯绝缘导线，导线截面至少应不小于62mm。
答案：正确9、电能表安装应垂直、牢固，电能表中心线向各方向的倾斜不大于5°。
答案：错误10、安装单相电能表时其表左右边缘间距最小距离为40mm。
答案：正确11、相邻的两只三相电能表左右边缘间距最小距离为80mm。
答案：正确12、从电表箱至第一个支持点间的出线和进户线应套阻燃PVC管敷设。
答案：正确13、400V电能计量用电流互感器二次绕组准确度等级为0.2级。
答案：错误14、400V电能计量用电流互感器二次绕组采用六线接线方式。
答案：正确15、400V电能计量选用电子式多功能表的准确度等级为1.0级。
答案：正确16、计量用电流互感器二次接线端子应采用聚碳酸脂制成的透明防护罩。
答案：正确17、从电流互感器引出的二次电流线圈应通过电缆引至电能表安装间隔。
答案：错误18、计量用电压互感器二次绕组准确度要求达到0.2S级。
答案：错误19、电能计量柜电源进出线采用上进下出或下进上出方式，计量柜应具有防无操作功能要求。
答案：正确20、电流互感器在使用中，二次连接线及仪表电流总阻抗，不能超过铭牌上规定的额定容量, 且低于1/4额定容量、小于额定负载阻抗时，才能保证它的准确度。
盖州市市场监督管理局计量检定员资格考试
电力三表计量综合试题
单位姓名分数
一、单项选择题（每题1分，共30分）
1、计量检定规程是（）。
A、从计量基准到各等级的计量标准直至工作计量器具的检定程序的技术规定
B、计量执法人员对计量器具进行监督管理的重要法定依据
C、为进行计量检定，评定计量器具计量性能，判断计量器具是否合格而制定的法定性技术文件
D、一种进行计量检定、校准、测试所依据的方法标准
2、统一全国量值的最高依据是（）。
A、计量基准
B、社会公用计量标准
C、部门最高计量标准
D、工作计量标准
3、强制检定的周期为( )。
A、由执行强制检定的计量检定机构根据计量检定规程确定
B、使用单位根据实际情况确定
C、原则上是每年检定一次
D、原则上是每二年检定一次。
4、存在计算机中的证书、报告副本应该( )。
A、经实验室最高领导批准后可修改
B、不得再修改
C、只有经过技术负责人批准后才能修改
D、必要时由检定员负责对错误之处作修改
5、以下属于强制检定计量器具的是：( )
A、单位所有的计量标准
B、绝缘电阻
C、科学试验用互感器
D、商店销售的所有电能表
6、由测量所得到的赋予被测量的值及其有关的信息称为( )。
A、测量结果
B、真值
C、约定真值
D、被测量
7、以下不属于强制检定计量器具的是：( )
A、接地电阻仪
B、计费用互感器
C、线损考核用电能表
D、单位最高计量标准表
8、对应能满足电能表各项技术要求的最大电流叫做（）。
A、最大电流
B、额定电流
C、额定最大电流
9、DS系列电能表是（）电能表。
A、三相三线无功
B、三相三线有功
C、三相四线有功
10、当加在感应型电能表电压线路上的电压升高时，电能表的误差将（）。
A、向正方向变化
B、不变
C、向负向变化
11、三相四线有功电能表正确计量的功率表达式为（）。
A、√3IΦUΦCOSФ
B、3ILULCOSФ
C、3IΦUΦCOSФ
12、感应式电能表的驱动力矩是电压和电流元件产生的，电压元件的功率消耗要比电流元件
（）。
A、小
B、大
C、因表而异
13、DD862-4型单相电能表的电流规格为5（20）A，当此电能表工作在20A时，电能表（）。
A、长期工作但不能保证准确度
B、能保证准确度但不能长期工作
C、能长期工作且保证准确度
14、电流互感器和电压互感器与电能表配合使用时其正确极性应是（）。
A、加极性
B、减极性
C、加极性或减极性均可
15、电力部门电测计量专业列入强制检定工作计量器具目录的常用工作计量器具，没有( )。
A、电能表
B、测量用互感器
C、指示仪表
D、绝缘电阻、接地电阻测量仪。
16、在交流电路中（）之间的相位差的余弦称为功率因数。
A、相电压和相电流
B、线电压和线电流
C、线电压和相电流
17、在并联的交流电路中，总电流等于各分支电流的( )。
A、代数和
B、方根和
C、总和
D、相量和。
18、已知电压为10.2V，电流为2.1A，则功率为( )W。
A、20
B、21
C、21.4
D、21.42
19、当测量结果与相应的标准值比较时，得到的系统误差估计值为（）。
A、测量结果与真值之差
B、标准值与测量结果之差
C、测量结果与标准值之差
20、将2.5499修约为二位有效数字的正确写法是（）。
A、2.50
B、2.5
C、2.55
D、2.6
21、测量结果的不确定度一般保留有效数字。
A、1
B、2
C、1-2
22、0.00495若保留两位有效数字，则其结果应是；249235687取一位有效数字应写成；一数为0.0275，若按0.005修约间隔，则其结果应是。
A、0.030
B、0.0050
C、2×
23、一台数字电压表的测量结果为V＝10.02mV，其合成标准不确定度为，当取包含因子k＝2时，测量结果可表示为。
Ａ. V＝10.020mV；U＝0.026 mV；k＝2
Ｂ. V＝(10.020±0.026)mV；k＝2
Ｃ. V＝10.02mV；U＝0.03 mV；k＝2
24、在重复性条件下，一测量值与该测量列的算术平均值之差为。
Ａ. 标准差Ｂ. 极差Ｃ. 残差Ｄ. 偏差
25、以下哪些SI基本单位符号是正确表示的。
Ａ. 质量－m Ｂ. 热力学温度－K Ｃ. 电流－I Ｄ. 时间－t
26、最大允许误差为[-b，a]的合格仪器，在测量时按均匀分布考虑，则其Ｂ类标准不确定
度为。
Ｂ. Ｃ. Ｄ.
27、机床主轴的转速为1453ｒ/min，应读作。
Ａ. 1453转分Ｂ. 1453每分转Ｃ. 1453转每分Ｄ. 每分1453转
28、数字多用表的直流电压在20Ｖ量程时，其分辨率为10μV，则由分辨率引起的标准不
确定度为。
Ａ. μV Ｂ. 2.5μV Ｃ. 5.8μV
29、当被测量的函数形式为，各输入量间不相关时，合成标准不确定度可表
示为。
Ａ. Ｂ.
Ｃ. Ｄ.
30、在重复性条件下，一测量值与该测量列的算术平均值之差为。
Ａ. 标准差Ｂ. 极差Ｃ. 残差Ｄ. 偏差
二、判断题（每题2分，共40分；在括号内打“√”或“×”）
1、计量基准是统一全国量值的最高依据。
( )
2、《中华人民共和国计量法实施细则》属于行政法规。
( )
3、我国法定计量单位就是国际单位制计量单位。
( )
4、使用无检定合格印证的计量器具视为使用不合格的计量器具。
( )
5、电能表的准确度等级为2.0级,这说明它的基本误差不大于±2.0% (√ )。
6、对于照明用户负载电流应不大于电能表额定电流的90%。
（）
7、低压供电，负荷电流为100A及以下时，宜采用直接接入式电能表。
（）
8、电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于4mm2。
（）
9、为提高低负荷计量的准确性，应选用过载4倍及以上的电能表。
（）
10、感应式电能表的驱动元件：包括电流驱动元件和电压驱动元件。
（）
11、DT86系列电能表，表示86系列三相四线有功表。
（）
12、DX86系列电能表，表示86系列三相有功表。
（）
13、对称的三相交流电源，它们的相位互差120°。
（）
14、电能表的常数是指每千瓦小时圆盘的转数。
（）
15、电能表铭牌上标注3×380/220V，说明此表电压线圈长期承受的额定电压为380V。
（）
16、测量准确度是指测量结果与被测量真值之间的大小程度。
（）
17、测量不确定度一般采用1～2位有效数字表示其结果。
（）
18、测量值运算结果12.5+2.74+87.3=102.54。
（）
19、修正值为零时，其不确定度为零。
（）
20、测量不确定度分为Ａ类标准不确定度与Ｂ类标准不确定度。
（）
三、问答题（每题4分，共12分）
1、计量标准器具的使用,必须具备哪些条件?
2、什么是首次检定？其目的是什么？
3、按照电能表的接线分类，可分为哪几类？
四、计算题（每题9分，共18分）
1、有一居民缩舍装有60W的灯泡二只，45W电视机一台，70W电冰箱一台，若以平均每日用电3小时计算，每月（30天计算）用电量是多少？若电费为0.49元/ kWh,该居民每月应交纳多少电费?
2、某三相电能表(380/220V，1.5/6A)经电流互感器(1000/5A)接入,前一次抄表时读数为1736.6,后一次抄表时读数为9003.7试求该表在以上两次抄表间所测电能是多少?,。
