三表远程抄收智能系统三表远程抄收智能系统一、概述智能住宅小区三表远传系统采用三表远程抄收智能系统，其原理是利用传感器技术将水、电、气表三表(后面均称耗能表)的计量数据转换成电子信号由数据采集器加工处理、存贮。
当需要进行抄收各表计量数值时，通过管理计算机发出抄收命令，并经楼内总线传输至该栋楼的单元服务器内转换、存贮。
单元服务器将相应要抄收的住户的相关耗能表数值传送给管理计算机处理（计量、计费、收费等），以实现耗能表的自动抄收。
本系统利用分布式测控的方式在每个单元梯口设置一台单元服务器，管理该单元梯口的数据采集器,以提高系统的安全、可靠性。
电表在架空层集中采集，由三芯信号线（RVV-3×1.0）连至单元服务器，将各电表的计量数据及运行状态数据传送到单元服务器；水表、气表则在住户室内，由三芯信号线（RVV3×1.0）连至相应的数据采集器，各数据采集器由三芯信号连接起来，构成楼内用户总线。
将各数据采集器计量的数据、运行状态数据传输给单元服务器。
各单元服务器由一根带屏蔽（RVVP3×1.0）三芯线连至管理计算机，实现将各表计量数据、运行状态数据传送到管理计算机以及将管理计算机发出的各种指令发送给单元服务器，从而构成一个自动计量收费系统。
由系统完成从抄表、数据存贮、月结、计费、银行托收、报表打印、故障检测等一系列工作，为小区居民和物业管理者节约了时间和精力，避免了入户抄表对居民生活的干扰。
二、系统组成远程抄收智能系统由用户数据采集器、单元服务器、层间接线盒、通讯适器）报告。
第二级联线为楼内用户级总线，楼宇服务器与采集器通过层间接线盒联线，该联线采用三芯电缆（RVV3×1.0）总线将各数据采集器连接起来，实现将数据采集器采集的计量数据和运行状态及报警状态传送运至单元服务器，并对报警信号优先传送。
第三级联线为系统总线：采用国际流行的CAN总线控制局域网络结构，由带屏蔽（RVVP3×1.0）将各单元服务器连接起来。

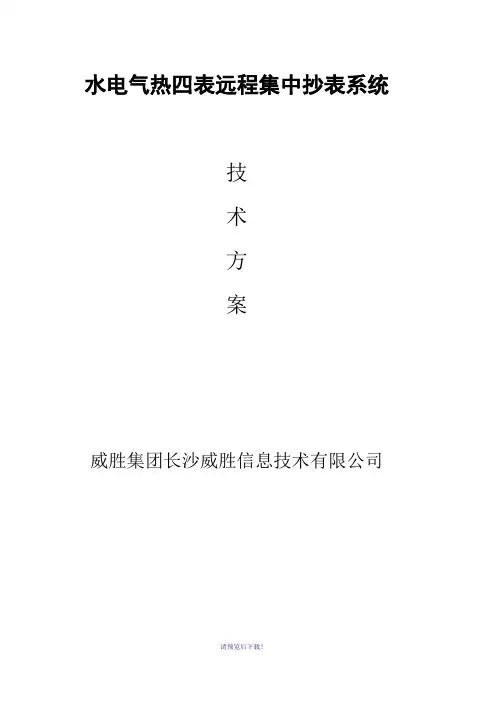

水电气热四表远程集中抄表系统技术方案威胜集团长沙威胜信息技术有限公司1 概述 (5)1.1 系统简介 (5)1.1.1 集中抄表意义 (5)1.1.2 系统建设需求 (5)1.2 设计原则 (6)1.2.1 系统的开放性 (6)1.2.2 系统的分布式 (6)1.2.3 系统的可靠性和安全性 (7)1.2.4 系统的准点性和唯一性原则 (7)1.2.5 可扩充性原则 (7)1.2.6 “三公”原则 (7)1.3 建设目标 (7)1.3.1 应用前景 (8)1.3.2 应用目标 (9)2 系统总体设计 (9)2.1 集抄系统网络拓扑图 (9)2.2 软件架构 (10)2.3 系统通道设计 (12)2.3.1 上行通道 (12)2.3.2 下行通道 (15)2.4 组网方案 (15)2.4.1 低压电力线载波 (15)2.4.2 RS485/MBUS总线 (16)2.4.3 无线组网 (17)3 主站系统功能 (18)3.1 数据采集 (18)3.2 统计分析 (19)3.2.1 电量计算 (19)3.2.2 用水量分析 (19)3.3 数据查询 (20)3.3.1 采集数据查询 (20)3.3.2 表计基础数据查询 (20)3.4 计费管理 (21)3.4.1 用户费用计算 (21)3.4.2 用户费用缴纳 (21)3.4.3 用户帐户当前信息查询 (21)3.4.4 用户帐户历史查询 (22)3.5 档案管理 (22)3.5.1 用户管理 (22)3.5.2 设备档案及参数管理 (23)3.5.3 费率管理 (24)3.5.4 采集方案管理 (24)3.6 系统管理 (24)3.6.1 系统权限管理 (24)3.6.2 工况监测 (25)3.6.3 历史任务查询 (25)4 系统特点 (25)5 安全设计 (26)5.1 通道安全性 (26)5.2 系统数据安全 (27)5.3 系统互联的安全 (28)6 系统硬件设计 (28)6.1 主站硬件 (28)6.1.1 设计原则 (28)6.1.2 主要服务器功能部署 (28)6.2 网络设备 (29)6.3 系统终端设备介绍 (30)6.3.1 WFET-1600E集中器 (30)6.3.2 WFET-600载波采集器 (32)6.3.3 三相电子表（DTSI341-3/ DTS343-3） (34)6.3.4 三相电子表（DTSD341-MD2） (37)6.3.5 三相电子表（DTSD341-MB3） (39)6.3.6 单相电子表 (42)6.3.7 光电直读水表 (43)6.3.8 光电直读燃气表 (44)6.3.9 超声波热量表 (44)6.4 系统存储策略（针对大型系统） (45)7 接口设计 (46)8 系统安装策略 (48)8.1 人力配置 (48)8.2 项目管理制度 (48)9 系统设备配置方案 (49)10 配置表 (49)10.1 运行性能 (50)11 投资预算 (51)12 效益分析 (52)12.1 社会效益分析 (52)12.2 管理效益分析 (53)13 附录 (54)1概述1.1 系统简介1.1.1集中抄表意义随着供水、供电、供气和供暖系统的改造深化，公共事业迅速发展，水、电、气、热能已作为商品进入了市场，而现在每个住宅楼都需派专人抄表，不仅抄收数据烦琐，而且统计困难。
三表远传计费系统一前言随着社会经济的不断发展，科学技术的不断进步，众多功能齐全的楼宇如雨后春笋般的出现。
用户在充分地享受现代化技术所带来的便利、舒适、可靠的环境的同时，也越来越重视保障自身的利益.特别是近来兴起的智能大厦，都是集商贸、写字办公、公寓等多功能于一体的楼宇，这就要求业主能尽最大的努力来完善楼宇内的软硬件措施，以达到顺应时代要求，满足用户的应用，提高物业管理水平的目的。
二系统的介绍实现三表（水、电、煤气）出户自动计费系统，已成为新型智能住宅小区的特点之一。
作为一座现代化高档住宅小区，如何合理解决楼内的水、电、煤气的收费是一个十分重要的问题。
2．1 三表自动计费系统智能化小区的水、电、煤气自动计费系统的应用，主要是顺应大楼智能化的建设，减少人为行动而代来的一系列误差，从而达到计量准确、节约管理费用的目的。
水、电、煤气计费原理：计量水、电、煤气表等的输出脉冲数量。
通过以下的公式计算出实际的使用量：用水量=脉冲数X每个脉冲代表的流量用电量=脉冲数X每个脉冲代表的电量用气量=脉冲数X每个脉冲代表的气量2．2 HES2000楼宇综合管理系统介绍为了满足小区智能化的需求，本设计方案采用中创公司开发的HES2000能源计量管理系统来实现智能化小区的自动计费。
2.2.1 系统特点1、专业公司专业产品计费系统涉及同千家万户收费的问题，并且衡量计费系统的标准非常简单：数据准确。
所以目前国内开发三表计费系统的厂家有许多，但也只有几家能作的好而坚持下来，因为三表计量系统看是简单，而要解决的问题及考虑的因素，诸如前端仪表的选型、施工布线的的要求，产品的抗干扰性等等，都影响着计量的准确性。
中创公司是专业生产计量系统的公司，由于坚持走专业化的路子，通过这些年来大量的工程事例的探索，总结出作好计量系统应具备的条件，而且这些条件是用户满意的基础。
2、结构合理，功能齐全。
计费系统是一门看是简单，实则较为复杂的系统，现场安装条件较为复杂多变，如何应付环境的变化，以保证计费系统的准确性，可靠性，是衡量计费系统性能的重要指标。
城市（小区）户用水、电、气表远程抄表系统For personal use only in study and research; not forcommercial use（M-BUS网络水、电、气表抄表管理系统）For personal use only in study and research; not for commercial use●国内远传抄表系统现状●M-BUS技术特点介绍●For personal use only in study and research; notfor commercial use●●M-BUS系统安装示意图远传抄表系统的选择要点南京市希诺科技有限公司网址：传真：025－电话：025－城市（小区）户用水、电、气表远程抄表系统一、远传抄表系统现状分析随着科技的进步和人们对信息化要求的提高，智能住宅将逐渐在全国范围内得到推广。
智能化居住区的主要功能应当体现在快捷、高效、安全和方便上，智能楼宇控制系统中的智能抄表系统是智能建筑优点的充分体现。
自动抄表系统是利用当代微机技术、数字通讯技术与户用仪表计量技术完满结合，集计量、数据采集、处理于一体，将城市居民用水、电、气信息加以综合处理的系统，使供水、供电、供气公司及物业部门从根本上减少人工上门抄表的繁杂劳动强度。
准确而便捷的收费系统，既可节省人工又可减少各部门与客户之间的纠纷，它不但能提高管理部门的工作效率，也适应现代用户对缴费的新需求。
㈠、目前市场上主要流行的系统种类：1、总线制系统：即在一条总线上面传输各种数据，总线制系统具有线路简单、易布线、易施工、成本低、抗干扰性强、可靠性强等优点。
可供选择的总线制系统有：集中抄表系统和集中抄表阀控系统，可根据实际需要，选择不同方案，彻底实现远传抄表、远程诊断、远程控制、阶梯水价、预先付费等目标。
2、分线制系统：有线制系统的早期产品，即每一只水表都有一条与控制中心的连线，通过这条连线传输各种数据。

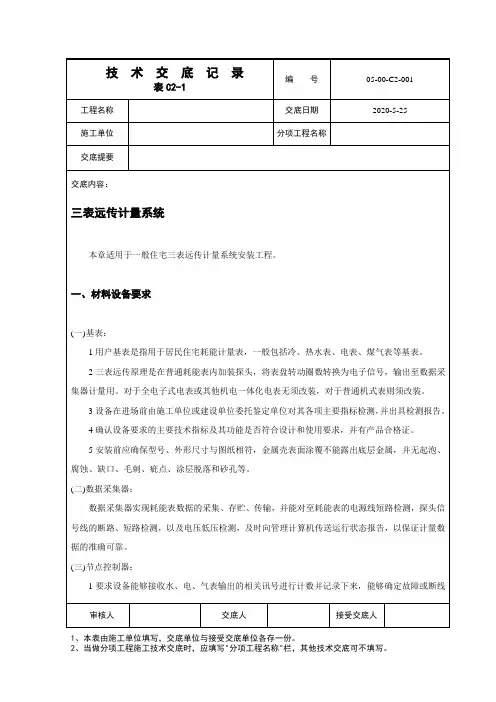

远传水电表安装布线施工方案一、项目情况说明1. 现场情况根据项目CAD图纸，该项目一共有三层（四、五、六层），其中第四层有92间、第五层有94间、第六层有96间，总计需水、电表各282只。
每层楼的水表安装在每个房间，电表统一安装在总表箱内。
2.初步说明每一层电表全部安装在电表总箱内（参考二.1电表的安装），每只电表的通讯接口统一连接到通讯总线上（参考二.2电表通讯线的排布），每层楼拉两根通讯总线（详见CAD图纸）。
每一层水表安装在每个房间（参考三.1水表的安装），每只水表的通讯接口连接到通讯总线上（参考三.2水表通讯线的排布），每层楼拉两根通讯总线（详见CAD图纸）。
在每层的弱电间安装数据管理箱（参考四.准备事项说明），水、电通讯总线引入到第层弱电间的数据管理箱。
二、电表的安装布线1.电表的安装1)电表的尺寸为158*112*57mm，使用电表上的卡扣和螺丝将电表固定在墙上或者电表箱内，确保电表在日常使用中不松动、不掉落。
2)单相电表的四个接线口1、2、3、4分别为1：相线入；2：相线出；3：零线入；4：零线出。
每个接口连接正确的电线。
如果接线错误导致的电表损坏，厂家不予免费维修更换。
3)每个接线口接入正确的线后，需将每个接线口的两个螺丝都拧紧，如果松动会出现烧端口的危险，属使用过程中的损坏，厂家不予免费维修更换。
4)四个端口的电线都准确连接后，请将塑料隔离片固定在电表上，并合上上盖拧紧铅封螺丝。
2.电表通讯线的排布1)通信采用RS-485，总线的线材选用要求：i.使用四芯屏蔽双绞线；ii.铜质，线径0.5～0.75平方毫米；iii.绞距20毫米的四芯屏蔽双绞线(如果线的距离不超过500米)；iv.可以适当降低线的标准，但必须为双绞线；v.电表的11,12端子是RS-485通讯端子，其中A代表+，B代表-；vi.四芯线应用适当尺寸的穿线管进行保护。
2)系统的总线：由两个或多个相互间具有物理连接的设备组成，最多允许带载120个总线设备（实际带载数量应保持在100个左右），在不加中继器的情况下，总线长度不大于1200米。

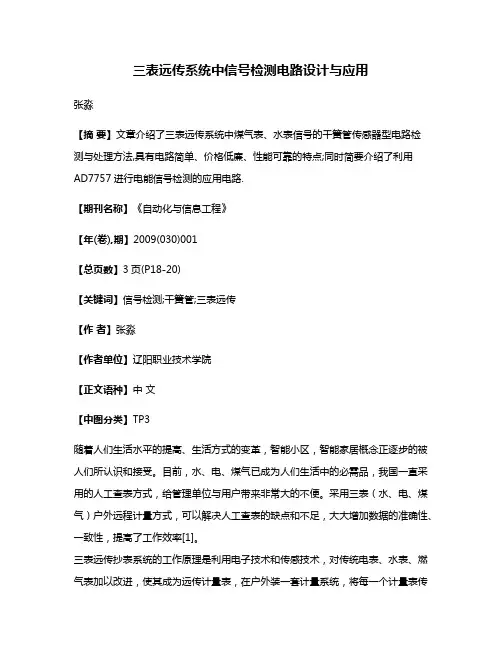

三表远传系统中信号检测电路设计与应用张淼【摘要】文章介绍了三表远传系统中煤气表、水表信号的干簧管传感器型电路检测与处理方法,具有电路简单、价格低廉、性能可靠的特点;同时简要介绍了利用AD7757进行电能信号检测的应用电路.【期刊名称】《自动化与信息工程》【年(卷),期】2009(030)001【总页数】3页(P18-20)【关键词】信号检测;干簧管;三表远传【作者】张淼【作者单位】辽阳职业技术学院【正文语种】中文【中图分类】TP3随着人们生活水平的提高、生活方式的变革，智能小区，智能家居概念正逐步的被人们所认识和接受。
