小区物业版水电气三表远传及抄表系统的详细介绍水、电、气（预收费）远程自动抄表系统1. 项目需求分析进入二十一世纪后，随着生产力与科学技术的迅速发展，在建筑领域，诞生了建筑智能化的概念。

住宅小区的智能化、系统化、网络化已成为国内住宅建设的发展方向。

国家已经提出了推广节能型建筑的要求，住房和城乡建设部反复倡导的生态住宅、智能化建筑，其中就包括了供水、供电、供燃气这三表如何准确地抄表、实时监控和节能降耗的问题。

自2000年以来，住房和城乡建设部正式立项编制《住宅远传抄表系统》行业标准,今年还将推出“建筑智能化管理暂行办法”，将三表（电、水、气）远程抄表列为智能住宅小区的基本配置，国家电力总公司提出的对城镇居民住宅供配电系统的改造以“一户一表、远程抄表、银行联网”为工作目标，各级地方政府积极协助自来水公司、燃气公司推动“一户一表”的改造，这体现出远程自动化抄表系统是将来行业公司抄表方式的发展趋势，同时也是今后能量表管理的一个发展趋势。

1.1 、水、电、气行业的收费现状近年来,中国智能建筑已初具规模，国家在城市的建设和发展中，水、电、气能源的应用上向着智能化、自动化、节能型方向迅猛发展。

目前长清区自来水、电力、煤气、热电等行业单位仍沿用着几十年来旧的“先使用后付费”的人工收费经营模式，人为的操作计量变差，恶意偷盗水、电，恶意托欠水、电费等现象越来越严重，这种模式的弊端已呈现出大量的资源浪费，给各行业单位造成了巨大的经济损失。

具体表现在以下几个方面：1、1998年国家计划在三年内投入3600亿人民币进行城乡电网的改造，现在任务已基本完成，城乡用电量大幅度增加。

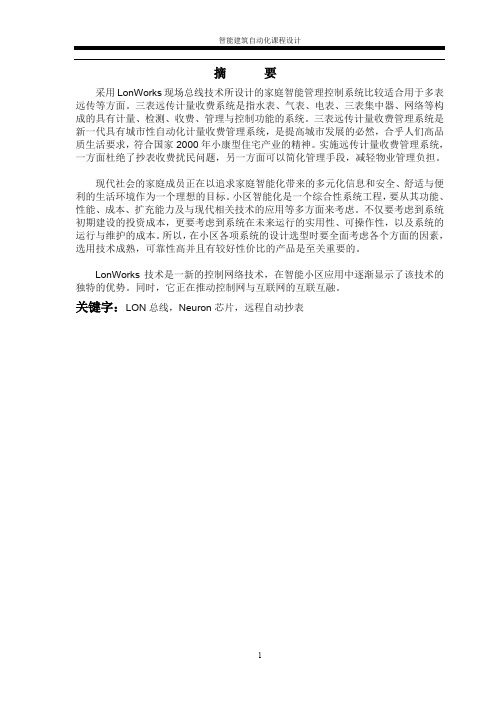

摘要采用LonWorks现场总线技术所设计的家庭智能管理控制系统比较适合用于多表远传等方面。

三表远传计量收费系统是指水表、气表、电表、三表集中器、网络等构成的具有计量、检测、收费、管理与控制功能的系统。

三表远传计量收费管理系统是新一代具有城市性自动化计量收费管理系统，是提高城市发展的必然，合乎人们高品质生活要求，符合国家2000年小康型住宅产业的精神。

实施远传计量收费管理系统，一方面杜绝了抄表收费扰民问题，另一方面可以简化管理手段，减轻物业管理负担。

现代社会的家庭成员正在以追求家庭智能化带来的多元化信息和安全、舒适与便利的生活环境作为一个理想的目标。

小区智能化是一个综合性系统工程，要从其功能、性能、成本、扩充能力及与现代相关技术的应用等多方面来考虑。

不仅要考虑到系统初期建设的投资成本，更要考虑到系统在未来运行的实用性、可操作性，以及系统的运行与维护的成本。

所以，在小区各项系统的设计选型时要全面考虑各个方面的因素，选用技术成熟，可靠性高并且有较好性价比的产品是至关重要的。

LonWorks技术是一新的控制网络技术，在智能小区应用中逐渐显示了该技术的独特的优势。

同时，它正在推动控制网与互联网的互联互融。

关键字：LON总线，Neuron芯片，远程自动抄表第一章绪论1.1设计题目：基于LonWorks现场总线技术的智能小区远程抄表系统设计1.2设计目的：目前我国普通采用水表、气表、电表人工入户抄表收费方式，这样给用户及秒表人员都带来很多麻烦。

随着科技的发展，特别是智能小区、高层住宅小区的出现，传统的抄表方式已经不能满足居民的要求。

为了有效解决入户抄表收费存在的诸多弊端，提高工作效率，自动抄表系统将是最好的解决方案。

同时，三表远传计量收费管理系统是新一代具有城市性自动化计量收费管理系统，是提高城市发展的必然，合乎人们高品质生活要求，符合国家2000年小康型住宅产业的精神。

第二章设计内容2．1现场总线的发展历史现场总线（Filedbus）是在生产现场用于连接智能现场设备的数字式、双向传输、多分支结构的通讯网络，现场总线的本质含义体现在以下6个方面：1.现场通信网络用于过程以及近制造自动化的现场设备或者现场仪表互连的通信网络。

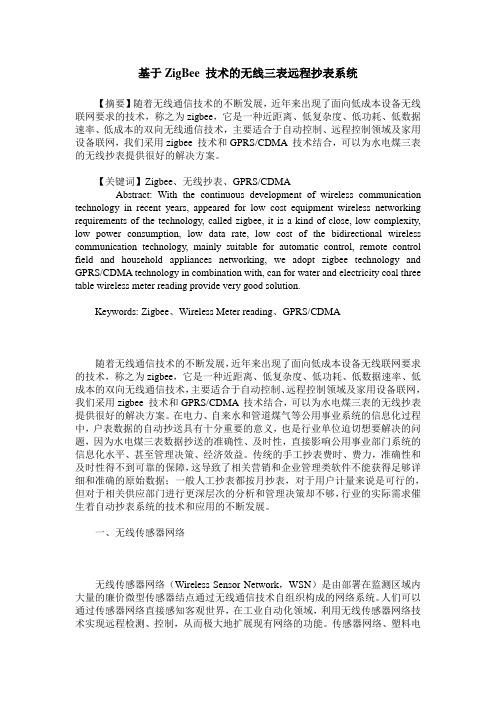

基于ZigBee 技术的无线三表远程抄表系统【摘要】随着无线通信技术的不断发展，近年来出现了面向低成本设备无线联网要求的技术，称之为zigbee，它是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术，主要适合于自动控制、远程控制领域及家用设备联网，我们采用zigbee 技术和GPRS/CDMA 技术结合，可以为水电煤三表的无线抄表提供很好的解决方案。

【关键词】Zigbee、无线抄表、GPRS/CDMAAbstract: With the continuous development of wireless communication technology in recent years, appeared for low cost equipment wireless networking requirements of the technology, called zigbee, it is a kind of close, low complexity, low power consumption, low data rate, low cost of the bidirectional wireless communication technology, mainly suitable for automatic control, remote control field and household appliances networking, we adopt zigbee technology and GPRS/CDMA technology in combination with, can for water and electricity coal three table wireless meter reading provide very good solution.Keywords: Zigbee、Wireless Meter reading、GPRS/CDMA随着无线通信技术的不断发展，近年来出现了面向低成本设备无线联网要求的技术，称之为zigbee，它是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术，主要适合于自动控制、远程控制领域及家用设备联网，我们采用zigbee 技术和GPRS/CDMA 技术结合，可以为水电煤三表的无线抄表提供很好的解决方案。

三表远传计费系统一前言随着社会经济的不断发展，科学技术的不断进步，众多功能齐全的楼宇如雨后春笋般的出现。

用户在充分地享受现代化技术所带来的便利、舒适、可靠的环境的同时，也越来越重视保障自身的利益.特别是近来兴起的智能大厦，都是集商贸、写字办公、公寓等多功能于一体的楼宇，这就要求业主能尽最大的努力来完善楼宇内的软硬件措施，以达到顺应时代要求，满足用户的应用，提高物业管理水平的目的。

二系统的介绍实现三表（水、电、煤气）出户自动计费系统，已成为新型智能住宅小区的特点之一。

作为一座现代化高档住宅小区，如何合理解决楼内的水、电、煤气的收费是一个十分重要的问题。

2．1 三表自动计费系统智能化小区的水、电、煤气自动计费系统的应用，主要是顺应大楼智能化的建设，减少人为行动而代来的一系列误差，从而达到计量准确、节约管理费用的目的。

水、电、煤气计费原理：计量水、电、煤气表等的输出脉冲数量。

通过以下的公式计算出实际的使用量：用水量=脉冲数X每个脉冲代表的流量用电量=脉冲数X每个脉冲代表的电量用气量=脉冲数X每个脉冲代表的气量2．2 HES2000楼宇综合管理系统介绍为了满足小区智能化的需求，本设计方案采用中创公司开发的HES2000能源计量管理系统来实现智能化小区的自动计费。

2.2.1 系统特点1、专业公司专业产品计费系统涉及同千家万户收费的问题，并且衡量计费系统的标准非常简单：数据准确。

所以目前国内开发三表计费系统的厂家有许多，但也只有几家能作的好而坚持下来，因为三表计量系统看是简单，而要解决的问题及考虑的因素，诸如前端仪表的选型、施工布线的的要求，产品的抗干扰性等等，都影响着计量的准确性。

中创公司是专业生产计量系统的公司，由于坚持走专业化的路子，通过这些年来大量的工程事例的探索，总结出作好计量系统应具备的条件，而且这些条件是用户满意的基础。

2、结构合理，功能齐全。

计费系统是一门看是简单，实则较为复杂的系统，现场安装条件较为复杂多变，如何应付环境的变化，以保证计费系统的准确性，可靠性，是衡量计费系统性能的重要指标。

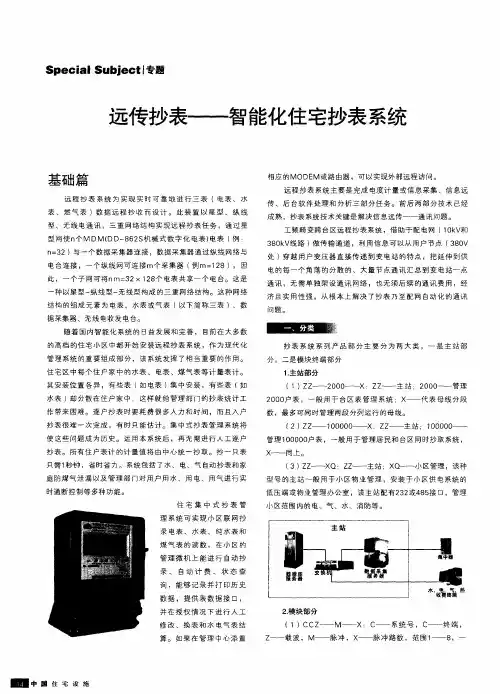

远程抄表系统常见问题精粹解答1、什么是远程抄表？远程抄表系统为实现实时可靠地进行三表（电表、水表、燃气表）数据远程抄收而设计。

本装置以星型/纵线型/无线电通讯三重网络结构实现远程抄表任务，通过星形网使n个MDM)电表（例：n=32）与一个数据采集器连接，数据采集器通过纵线网络与电台连接，一个纵线网可连接m个采集器（例m=128），因此，一个子网可将nm=32×128个电表共享一个电台。

这是一种以星型-纵线型-无线型构成的三重网络结构。

这种网络结构的组成元素为电表、水表或气表（以下简称三表）、数据采集器、无线电收发电台。

2、抄表技术及实现的方法？抄表系统主要分三部分：1.数据采集 2.数据传输 3.数据管理处理分析统计。

数据采集部分采用手抄，远程自动抄表，无线抄表等多种方式，根据现场需要采用合适的方案。

远程抄表系统主要由远传表、采集器、集中器、通讯机、UPS电源、管理中心计算机和系统软件等部分组成。

数据采集器采集各远传表的信号并转换成相应的能耗数，数据集中器通过RS485总线采集各数据采集器内数据并将采集到的数据上传给管理中心计算机。

管理中心计算机进行计算、查询、统计和打印，从而实现整个小区能源消耗的现代化物业管理。

本系统主要采用RS485总线方式进行通讯，数据集中器和数据库采集器之间通讯距离小于1200米（加中继器还可延长）。

3、自动抄表、远程抄表的作用？为解决抄表难、及人工抄表所带来的种种弊端，抄表系统及相关设备，其特点主要体现在：1、减少了抄表人员及管理费用传统的抄表方式是派抄表员到现场去人工抄录，每人每月抄录2000户左右，劳动强度大，抄表人员数量多，管理成本大。

用自动抄表系统，一个城市的水表抄表工作可以在几分钟内抄完，这部分成本能在现有成本的基础上降低90%。

2、减少了人工抄表带来的弊端由于现场条件的多样性和复杂性，人工抄表过程中不可避免地会出现少抄、错抄、估抄、飞抄、漏抄、人情抄等情况；少抄、漏抄、飞抄、人情抄给水司带来经济损失，错抄使水司工作量加大，也给用户带来了不必要的麻烦。

水电气三表集抄系统解决方案二、水电气三表集抄系统解决方案1、无线远程抄表系统特点：◆实时性强: 由于GPRS具有实时在线特性,系统无时延，无需轮巡就可以同步接收、处理多个/所有数据采集点的数据.可很好的满足系统对数据采集和传输实时性的要求。

◆可对电表设备进行远程控制：通过GPRS双向系统还可实现对电表设备进行远程控制，进行参数调整、开关等控制操作。

◆建设成本少低：由于采用GPRS的无线公网平台，只需安装好设备就可以，不需要为远程抄表进行专门布线，前期投资少、见效快，后期升级、维护成本低。

◆集抄范围广: GPRS覆盖范围广，在无线GSM/GPRS网络的覆盖范围之内，都可以完成对集抄的控制和管理。

而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。

◆系统的传输容量大:配电数据中心要和每一个电表数据采集点保持实时连接。

由于电表数据采集点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。

◆数据传送速率高: 每个电表数据采集点每次数据传输量在10Kbps之内。

GPRS网络传送速率理论上可达171。

2kbit/s,目前GPRS实际数据传输速率在40Kbps左右，完全能满足本系统数据传输速率(≥10Kbps）的需求。

◆通信费用低：采用包月计费方式，每月20元以内，完全足够一个集中控制器的GPRS通信费用，运营成本低。

2、系统设备：2.1、单相电子式电能表（RS485通信)主要功能特点：◆ 功耗低：采用最优设计,自身功耗低;◆ 稳定可靠：工作电压范围宽，抗干扰性和过载能力强;◆ 防窃电:对短接、反接和零线接地等窃电方式有防范功能；◆ 12月电量：记录12个月总电量、4费率电量及其它相关电量;◆ 用电控制（可选）:选用磁保持继电器，通断电有效控制，工作稳定；◆ 事件记录:记录开机、设置时钟、最大需量清零、电表编程等事件；◆ 准确度高:选用进口专用计量芯片，误差稳定，线性好,长期使用无须调校；◆ 长寿命:运用SMT先进工艺制造，主要元器件选用国际知名品牌长寿命器件;◆ 复费率：4种费率;8个年时区；4个时段表；12个日时段；12个节假日；周休日;◆ 通信功能：使用红外手持抄表器(振中掌上电脑)现场编程和抄表，RS485(可选）或总线接口（可选），与载波模块配合使用实现载波抄表和控制；主要技术指标：◆ 准确度等级: 1级，2级◆ 额定电流： 1.5(6）A，2。

水电气三表集抄系统解决方案1、无线远程抄表系统特点：◆实时性强：由于GPRS具有实时在线特性，系统无时延，无需轮巡就可以同步接收、处理多个/所有数据采集点的数据。

可很好的满足系统对数据采集和传输实时性的要求。

◆可对电表设备进行远程控制：通过GPRS双向系统还可实现对电表设备进行远程控制，进行参数调整、开关等控制操作。

◆建设成本少低：由于采用GPRS的无线公网平台，只需安装好设备就可以，不需要为远程抄表进行专门布线，前期投资少、见效快，后期升级、维护成本低。

◆集抄范围广：GPRS覆盖范围广，在无线GSM/GPRS网络的覆盖范围之内，都可以完成对集抄的控制和管理。

而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。

◆系统的传输容量大：配电数据中心要和每一个电表数据采集点保持实时连接。

由于电表数据采集点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。

◆数据传送速率高：每个电表数据采集点每次数据传输量在10Kbps之内。

GPRS 网络传送速率理论上可达171.2kbit/s，目前GPRS实际数据传输速率在40Kbps左右，完全能满足本系统数据传输速率（≥10Kbps）的需求。

◆通信费用低：采用包月计费方式，每月20元以内，完全足够一个集中控制器的GPRS通信费用，运营成本低。

2、系统设备：2.1、单相电子式电能表（RS485通信）主要功能特点：◆功耗低：采用最优设计,自身功耗低。

◆稳定可靠：工作电压范围宽，抗干扰性和过载能力强。

◆防窃电：对短接、反接和零线接地等窃电方式有防范功能。

◆12月电量：记录12个月总电量、4费率电量及其它相关电量。

◆用电控制（可选）：选用磁保持继电器，通断电有效控制，工作稳定。

◆事件记录：记录开机、设置时钟、最大需量清零、电表编程等事件。

◆准确度高：选用进口专用计量芯片，误差稳定，线性好，长期使用无须调校。

◆长寿命：运用SMT先进工艺制造，主要元器件选用国际知名品牌长寿命器件。

三表集抄整体解决方案
1 解决方案拓扑图
2三表集抄应用-预付费智能电表
通信单元（电表/LoRa无线）
充值终端
II型采集器（LoRaWAN无线）
预付费智能电表
3 三表集抄应用-智能水表
高，量程可调
◆长寿命、高灵敏度、低漂移、工作稳定可靠
◆传感器故障自检，两级浓度报警，具有继电器输出功能
◆液晶或数码管气体浓度数字显示和工作状态显示
◆具有温度补偿、自动零点校正功能
◆4-20mA标准信号输出或者RS485数字输出，可上传DCS、PL 采用隔爆式设计适用于危险条件1、2区
内置电池3.6V，可工作5年以上（每天主动上报数据）智能水表（LoRaWAN无线）
4三表集抄应用-智能燃气表
LoRaWAN-BGQ1型智能燃气表是一款自主研发的基于LoRaWAN通信的智能燃气表，具备燃气计量、阀控、远程监控等功能，采用LoRa调制技术，遵循LoRaWAN无线传输协议，配合LoRaWAN网关使用，从而实现远程监控或智能管理。

智能燃气表（LoRaWAN无线）
内置电池，可工作5年以上（每天主动上报数据）
\ 5 后台监测管理系统
该系统以学校、医疗、物业、商场、工厂、农业、售电公司等为主要目标群体； 以各类感应器、计量仪表的远程数据集中采集为基础； 以表计费控管理为切入点，以能效管理为发展方向，以物联网为拓展平台；
6 现场应用设备
\
谢谢大家。

三表远程自动抄送系统一、前言随着国内智能化系统的日益发展和完善，目前在大多数的高档的住宅小区中都开始安装远程抄表系统，作为现代化管理系统的重要组成部分，该系统发挥了相当重要的作用。

住宅小区中每个住户家中的水表、电表、煤气表和纯水表，安装位置各异，有些表比如电表集中安装，有些表却分散在住户家中，这样就给管理部门的抄表统计工作带来困难，ST-11T 智能化管理系统将使这些问题成为历史。

例如:1、计算机自动定时读取数据采集器的数据，完全无人操作；2、多种数据查询方式能够使用户更快捷地查询到全方位的数据；3、跟踪显示每一块水、电、气表的用量（时用量）；4、保存每一块水、电、气表每天用量，记录每一块水、电、气表的月用量，并将本月用量结转为下月报表的上月用量；5、记录、显示、打印用户及其用量数据资料并生成报表；6、查询每台数据采集器的工作状态；7、操作员身份检查及限制操作范围操作；二、系统概述ST-11T 住宅智能化管理系统，为现代化的住宅小区提供了远程抄表解决方案，适用范围广，针对家庭和小区设计，充分考虑中国人自己的使用习惯，具有使用方便、功能强大和可靠性高等特点。

ST-11T 住宅智能化管理系统为集中式抄表方式，利用单独铺设的电缆，实现了自动抄表功能。

系统可以自动读取电表、煤气表、水表和纯水表等读数并计算出各住户应该交纳的费用。

ST-11T住宅智能化管理系统由微机管理系统，前端总线控制器ST-100T-HC 终端总线控制器ST-100T-TC和用户数据终端ST-11T-XX-CD（XX表示抄表数量，如ST-11T-24-CDT表示抄24表的CDT组成三级网络，使用非屏蔽双绞线(UTP 作为传输介质。

具体来讲，系统实现远程抄表功能，即：可实现小区联网抄录电表、水表、纯水表和煤气表的读数，在小区的管理微机上能进行自动抄录、自动计费、状态查询，能够记录并打印历史数据，提供表数据接口，并在授权情况下进行人工修改、换表和水电气表结算。
