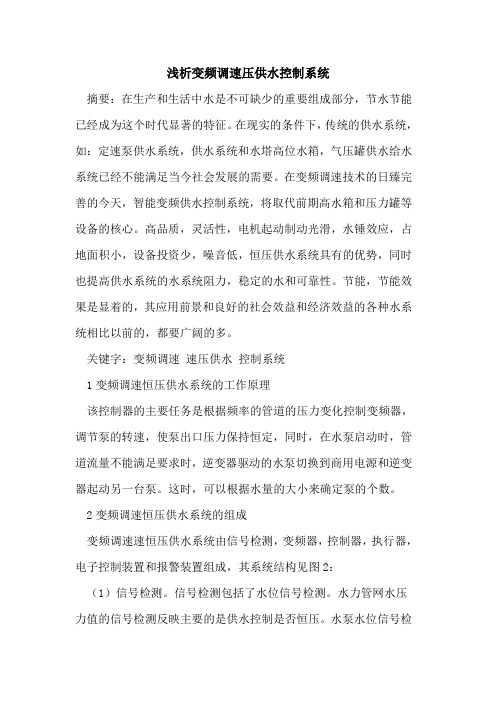

变频调速控制系统
变频调速控制系统
变频调速控制系统控制柜采用交流变频调速器根据不同的要求对水泵电机的转速进行调节，来改变水泵的运行工况（流量、扬程、功率），达到用户的需求。根据不同的控制要求，控制柜可以以压力、液位、温度、压差、温差等参数作为控制目标，对水泵进行无级调速。
性能特点
结构紧凑，体积小，占地少，毋须建造高位水箱或水塔，投资省，安装快，便于集中管理；采用进口变频器及相关元器件，设计合理，操作简便，性能可靠，全自动运行无人值守；具备多种故障显示及备查记录，完善的欠压、过压、过流、过载、短路、缺相、水源缺水自动保护停机等保护功能，使用安全，维护简便；
自由设定管网压力，按实际用水量来调节水泵转速，使其始终处于高效运转状态；
采用多台小功率泵组成泵组代替大功率泵更能适合流量更为显著。与恒速泵供水相比，消除了超压和回流的无功损耗，节能率达到２０－５０％；
由变频器或软起动器实现水泵软启动停止，使电网和管网免受冲击；无水锤现象，大大降低设备运行噪音，延长相关设备的使用寿命；
多台泵多种循环运行方式，均衡各泵运行时间，避免其中某台水泵因闲置而锈蚀；
直接向用户供水，水质无二次污染；
品种规格齐全，可任意组合配套，应用范围广；
控制程序化，可按用户需要实现多种控制方式。例如：定时开关系统、消防联动、小流量和零流量自动关机睡眠、上位机集中管理等；
管网常压供水，可避免外露管路冻裂；可按需要任意调节设备供水压力，满足用水高峰期建筑顶层的水压要求。
用途
高层建筑、城镇居民小区、企事业单位等生活用水；
各类工业用水（如冷却水循环等要求恒压供水的生产用水）；
各类自来水厂、污水处理厂、机场、农业排灌站和喷灌站；
油田输油管道、油库、油港的恒压输油系统；
旧有供水系统（气压罐、水塔、高位水箱）改造更新；
工业锅炉文雅补水系统、热水供应系统。
开封三江源给排水有限公司的变频供水设备、无负压供水设备、无负压稳流给水设备等被广泛应用在各类高层建筑给排水、加压泵站、水厂自动化系统、管道直饮水、暖通循环、排污、消防给水等行业。
目录 一、编制说明 (1) 二、编制依据 (1) 三、工程概况 (1) 四、施工准备 0 1、施工技术准备 0 2、施工现场准备 0 五、施工方法 (2) 1、泵安装施工程序.......................................................................... 错误！未定义书签。 2、垫铁的安装 (2) 3、地脚螺栓 (3) 4、放线就位和找正找平 (3) 5、离心泵的安装 (5) 6、灌浆 (7) 7、泵的试运转 (8) 六、质量保证措施 (12) 1、泵安装质量通病及预防措施 (12) 2、机器安装质量检验计划.......................................................... 错误！未定义书签。 七、施工机具材料使用计划 (14) 八、安全技术措施 (14) 九、附表 (14)
一、编制说明 宁波北仑垃圾焚烧发电项目工程性工程目，属垃圾余热发电建设工程，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、《设备一览表（泵类）》（图号R222-SR2-4-M） 2、《机械设备安装工程施工及验收通用规范》GB50231-2009 3、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况 新建工程共计27台设备，具体形式见下表：
设备一览表（泵类）
四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: ●泵的出厂合格证明书; ●制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; ●泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易 损零件图及安装使用说明书等; ●泵的装箱清单; (2) 设备安装前，技术人员必须认真阅读设备技术文件，了解泵的结构形式、 操作条件等，并对每台泵的安装写出详细的技术交底。 2、施工现场准备 （1）泵安装前,施工现场应具备下列条件: ●基础具备安装条件,基础附近的地下工程基本完成,场地平整; ●施工运输和消防道路畅通; ●施工用的照明、水源及电源已备齐; ●安装用的起重运输设备具备使用条件; ●泵周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕; ●备有必要的消防器材。 （2）泵安装前，检查泵的安装基础的尺寸、位置和标高，确认其符合附表一的要求，基础强度满足安装要求后进行基础交接。
水泵，众所周知，它是用来输送液体动力元件，国民经济许多部门要用到它。其品种规格繁多，对它分类方法也各不相同，按其工作原理可以分为三大类：叶片式水泵，容积式水泵，其他类型水泵。 目前市场主要产品为离心泵，是叶片泵一种，亦为应用最为广泛泵型。此种泵工作原理是靠叶轮高速旋转时叶片拨动液体旋转，使液体获离心力而完成水泵输水过程，这种泵称为离心泵。其应用领域涉及生活热水供水、污水排水、工业应用、商业建筑暖通空调循环、冷却水输送等各个方面。离心泵是一种重要设备，它运转需要消耗大量动力！据统计，全世界20%电能是消耗水泵系统上。而事实上，采取必要技术措 施及控制手段，其中30%-50%能耗是可以节省下来。 一：定速泵与变速泵： 传统供热、空调系统，是按单独质调节运行方式选择循环水泵，选泵原则是泵流量不能小于外网所需流 量，一般外网理论流量 1.1?1.2倍，扬程按管路及用户总阻力 1.05?1.10倍进行选择，这时对应轴功率已大于100%。可见按定流量运行方式，水泵运行电耗是很大。带来调节效果十分理想。 水泵按定流量运行方式，当部分负荷状态下，系统所需流量降低，为适应其流量变化，需减小阀门开度调节以改变系统特性曲线，即消耗多余压头，浪费了大量电能！ 改变阀门开度完成对水泵运行点调节，我们还可以采用改变泵转速方法： 由可以看岀：当泵转速改变后泵性能曲线将同时改变，而转速将随频率］Hz ］改变而改变。对循环水泵性能分析可知：水泵流量、扬程和轴功率均与水泵叶轮转速之间存着一定比例关系： 如由此可以看岀，水泵扬程与电机转速平方成正比，水泵轴功率与电机转速立方成正比。即当水泵流量 降低20%时候，电机转速应降低20%，水泵电耗将降低50% ;当水泵流量降低50%时候，电机转速就降低50%，水泵电耗降低87.5%。当系统需要流量降低时，降低转速，相应水泵流量降低，水泵轴功率降低, 节约电能效果显著。，采用变速调节，也避免了采用阀门调节时不必要阀门压头损耗。 二：速度控制原理： 当流量降低时，控制器将检测压力信号（传感器电机电流或转速状态）。此时，控制器将向变频器发岀一个信 号，使其降低输岀（较低频率）直至压力回到要求水平（设定点）。反之，当流量再次升高时，控 制器将检测到压力降低。控制器将向变频器发出一个信号，使其提高输出（较高频率）直至压力回到要求
编订：__________________ 审核：__________________ 单位：__________________ 变频调速技术在水泵控制系统中的应用 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8521-58 变频调速技术在水泵控制系统中的 应用 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 变频调速（ＶａｒｉａｂｌｅＶｅｌｏｃｉｔｙＶａｒｉａｂｌｅＦｒｅｑｕｅｎｃｙ节能技术是一项集现代先进电力电子技术和计算机技术于一体的高效节能技术。自８０年代世界各国将其投入工业应用以来，它显示出了强劲的竞争力，其应用领域也在迅速扩展。现在凡是可变转速的拖动电机，只要采用该项技术就能取得非常显著的节能效果。国家科委十分重视这一技术的推广工作，已在１９９５年将其列入国家级重点推广的科技成果项目。 随着我国工业生产的迅速发展，电力工业虽然有了长足进步，但能源的浪费却是相当惊人的。据有关资料报导，我国风机、水泵、空气压缩机总量约４２００万台，装机容量约１．１亿千瓦。但系统实际运
技术协议 一、总则 1.1本协议书适用于山西柳林王家沟煤业有限公司变频恒压供水系统。它包括了设备的功能设计、结构、性能、供货等方面的技术要求。 1.2如卖方没有以书面形式对技术规范书明确提出异议，那么卖方提供的产品应完全满足技术协议书的要求。若供方所提供的协议书前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由买方确定。设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。 1.3本技术协议书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。 二、设备概述 2.1变频恒压供水是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。供水管网的出口压力值是根据用户需求确定的。 2.2变频恒压供水系统以管网水压 (或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节 (PID)，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求。 2.3变频恒压供水系统是一项成熟的技术，我公司已为多家水处理厂进行设计和改造，并取得可观的经济和社会效益。
三、设备规范 3.1设备名称：变频恒压供水系统 3.2型号：HHY-50/72-Q3 3.3设备组成：主泵、副泵、稳压罐、系统机组、智能变频控制柜 3.4主要参数： 3.5位置：室内安装
3.6变频恒压供水系统型号说明 3.7该系统设备主泵有二台，全部可软启动，均可变频调速，若按正顺序启动则按逆顺序停止。在三台水泵并联供水时，只有一台泵是变频调速泵，其余为恒速泵。在水泵出水管附近安装压力传感器，并将出水口压力信号反馈给变频恒压控制柜，控制水泵按设计给定的压力自动选择水泵的开停及台数，由用户需水量决定水泵供水量。 四、变频调速水泵恒压供水的特点： 我公司的变频调速水泵恒压供水有如下特点： 4.1供水压力稳定： 系统实现闭环控制，传感器返回系统压力，通过与设定值的比较，输出相应频率，拖动水泵运行在相应的转速，使系统压力保持恒定。 4.2高效节能： 系统能按需设定压力，根据设定的压力自动调节水泵转速和水泵运行台数，使设备运行在高效节能的最佳工作状态。 4.3操作方便简单，稳定可靠： 系统由变频器和PLC自动控制，可实行无人操作，操作简单。配有自动/手动开关控制，保证设备的安全连续运行。
水泵安装施工工艺 （一）工艺流程： 基础检验→水泵就位安装→检测与调整→润滑与加油→试运转 1、基础检验。 基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。 1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。 2)水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。 2、水泵就位安装。 将水泵放置在基础上，用垫铁将水泵找正找平。水泵安装后同一组垫铁应点焊在一起，以免受力时松动。 1)水泵无隔振安装。 水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。 2)水泵隔振安装。 ①卧式水泵隔振安装 卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器(如下图)。 ②立式水泵隔振安装 立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。 ③水泵机组底座和减振基座或钢垫板之间采用刚性联接。 ④减振垫或减振器的型号规格、安装位置应符合设计要求。同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。 ⑤水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。当水泵机组
水泵安装施工方案
目录 一、编制说明.................................................................... 错误!未定义书签。 二、编制依据.................................................................... 错误!未定义书签。 三、工程概况.................................................................... 错误!未定义书签。 四、施工准备.................................................................... 错误!未定义书签。 1、施工技术准备 ....................................................... 错误!未定义书签。 2、施工现场准备 ....................................................... 错误!未定义书签。 五、施工方法.................................................................... 错误!未定义书签。 1、泵安装施工程序 ................................................... 错误!未定义书签。 2、垫铁的安装 ........................................................... 错误!未定义书签。 3、地脚螺栓 ............................................................... 错误!未定义书签。 4、放线就位和找正找平............................................ 错误!未定义书签。 5、离心泵的安装 ....................................................... 错误!未定义书签。 6、灌浆....................................................................... 错误!未定义书签。 7、泵的试运转 ........................................................... 错误!未定义书签。 六、质量保证措施............................................................ 错误!未定义书签。 1、泵安装质量通病及预防措施................................ 错误!未定义书签。 2、机器安装质量检验计划........................................ 错误!未定义书签。 七、施工机具材料使用计划 ............................................ 错误!未定义书签。 八、安全技术措施............................................................ 错误!未定义书签。 九、附表 ........................................................................... 错误!未定义书签。
风机水泵的变频调速节能分析 节能降耗、增加效益是全社会应为之努力的方向。我国的电动机用电量占全国发电量 的60％～70％，风机、水泵设备年耗电量占全国电力消耗的1/3。应用于风机、水泵等设备的传统方法是通过调节出口或入口的挡板、阀门开度来控制给风量和给水量，其输出功 率大量消耗在挡板、阀门地截流过程中。另外，由于在通常的设计中为了满足峰值需求， 水泵选型的裕量往往过大，也造成了不应有的浪费。根据风机、水泵类的转矩特性，采用 变频调速器来调节流量、风量，将大大节约电能。下面就分析一下在风机水泵类负载中使 用变频器所能达到的效果。 一，通过变频调速达到的一次节能。 下面以水泵为例来说明，由图1可以看到： 流量Q正比于转速n 压力H正比于n2 转矩T正比于n2 功率P正比于n3 图1 水泵流量、压力、功率曲线…
在普通的水泵流量控制中使用阀门来调节，如图2所示： 图2 阀门控制水泵流量 管道阻力h与流量Q的关系为h正比于RQ2，其中R为阻力系数 电机在恒速运行时，流量为100%情况下（工作点为A），水泵轴功率相当于Q1AH1O 所包容的面积。 电机在恒速运行时，采取调节阀门的办法获得70%的流量（工作点为B），将导致 管阻增大，水泵轴功率相当于Q2BH2O所包容的面积，所以轴功率下降不大。 采用变频调速控制流量时，由于管道特性没有改变，水泵特性发生变化（工作点为C），轴功率与Q2CH3O所包容的面积成正比。故其节能量与CBH2H3所包容的面积成正比， 输入功率大大减小。如图3所示： 图3 变频调节水泵流量
正如前面提到的，轴功率P与转速n的三次方成正比。采用变频器进行调速，当流量 下降到80%时，转速也下降到80%，而轴功率N将下降到额定功率的51.2%,如果流量下降到60%,轴功率N可下降到额定功率的21.6%,当然还需要考虑由于转速降低会引起的效 率降低及附加控制装置的效率影响等.即使这样,这个节能数字也是很可观的,因此在装有风机水泵的机械中,采用转速控制方式来调节风量或流量,在节能上是个有效的方法。 二，变频调速所实现的二次节能 变频调速自动根据负载情况调整输出电压，通过对电机的最佳励磁，有效地降低了无 功损耗，提高系统功率因数，降低电机工作噪音, 延长电机使用寿命。 电动机的总电流(IS)为电机励磁电流(IM)与电机力矩电流(IT)的矢量和, IS和IM夹角的余弦值即为电动机的功率因数; 电机励磁电流决定于加在电机线圈上的电压, 在工频状态下, 交流电压为380V恒定不变, 因此励磁电流也不会改变; 在变频状态下, 变频器自动检测负载力矩, 根据实际负载决定输出电压, 因此在负载较低的时候自动降低输出电压, 以维持最高的功率因数. 由于变频器自动降低了电机励磁电流, 使得输出总电流明显低于工频工作的总电流, 节约了线路中的损耗和无功功率的损失; 这个功能在丹佛斯VLT系列变频器中称为AEO功能(Automatic Energy Optimization, 自动节能功能). 声明：上海津信电气有限公司拥有此篇技术文档的所有权，任何人如需转载，必须表明出处。
概况： HDL系列水泵控制柜是海德隆公司充分吸收国内外水泵控制的先进经验，经多年的生产和应用，不断完善优化，精心设计制作而成。该产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种保护功能及齐全的状态显示。还具备单泵及多泵控制工作模式，多种主、备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制系统。 海德隆公司的控制设备根据不同的使用情况，可分为液位控制、压力(恒压)控制、时间控制、温度控制、空调联控、消防专用等类型。按产品使用的特点可分为：生活泵控制设备、变频恒压控制设备、消防泵专用控制设备、空调泵专用控制设备、潜水排污泵专用控制设备等。 启动方式： 1、直接启动：一般电机功率为15kW以下的水泵采用直接起动。 2、自耦降压启动：15kW以上的排污泵，一般采用自耦降压启动。消防喷淋泵亦多选用此起动方式。 3、Y-△降压启动：其余型号15kW以上的水泵，若无特殊要求，一般采用Y-△降压方式起动。 4、软启动器启动：若希望进一步降低起动时对电源及电机的冲击，延长机械寿命，完全消除水锤现象和噪音，并达到节能的目的，则采用软起动方式。 5、变频启动：适用于任何功率情况下的控制设备，变频控制系统设在自动状态下，水泵启动方式为通过改变电源的频率由小到大延时启动，达到平稳启动的目的。 工作条件: 1、周围最高空气温度不超过40℃，最低温度不低于-5℃。 2、安装地点海拔高度不超过1000米。 3、周围空气中无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 4、工作电压为380±10%。 5、震动：＜5.9m/s2(0.6G); 功能原理及用途: 多泵控制工作模式： 一用一备：控制Ⅰ、Ⅱ二台水泵，可工作于“Ⅰ主Ⅱ备”或“Ⅱ主Ⅰ备”两种方式。 二用一备：控制Ⅰ、Ⅱ、Ⅲ三台水泵，可工作于“Ⅰ、Ⅱ主Ⅲ备”或“Ⅱ、Ⅲ主Ⅰ备”或“Ⅰ、Ⅲ主Ⅱ备”三种方式。 三用一备：控制Ⅰ、Ⅱ、Ⅲ、Ⅳ四台水泵，可工作于“Ⅰ、Ⅱ、Ⅲ主Ⅳ备”或“Ⅱ、Ⅲ、Ⅳ主Ⅰ备”或“Ⅰ、Ⅲ、Ⅳ主Ⅱ备”
水泵安装施工方案及技术措施 消防水泵安装工艺：施工准备→基础施工→泵体安装→吸水管路安装→压水管路安装→单机调试。 1.水泵安装：消防水泵、稳压泵的安装，应符合现行国家标准《机械设备安装工程施工及验收通用规范》及《压缩机、风机、泵安装工程施工及验收规范》的有关规定。 （1）检查泵的安装基础的尺寸、位置和标高均符合工程设计要求。 （2）泵的开箱检查应符合下列要求：应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；应核对泵的主要安装尺寸并应与工程设计相符。 （3）出厂时已装配、调整完善的部分不得拆卸。 （4）电动机与泵连接时，应以泵的轴线为基准找正；电动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。 （5）整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,并应在泵的进出口法兰面或其他水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0.50/1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。 2.吸水管的安装
（1）水泵吸水管路的基本要求是不漏气、不积气、不吸气。 （2）当消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上应加设柔性连接管。 （3）吸水管水平管段上不应有气囊和漏气现象。 为保证消防水泵能够安全和及时启动，水泵的吸水方式应为自灌式。在吸水管路的安装中，应有沿水流方向连续下升的坡度，一般应大于5‰。 （4）在吸水管如果需要安装阀门时，应安装闸阀，不能使用蝶阀。 3.水泵的调试：水泵机组及附件安装完毕后，需进行单机试验，在有条件的情况下，应进行带负荷试验。 水泵的单机试验应按以下方法和步骤进行： （1）检查配电柜是否符合要求，及电机接线端子是否符合产品要求。 （2）将电机与水泵联轴器的键拆下，使电机与水泵脱离。 （3）将电机进行点试车，检查转向及声音是否正常。 （4）将电机与水泵用键连接起来，手动盘车，检查水泵转动时是否有杂音。（5）对水泵机组进行点试车。在水泵没有水的情况下，不易长时间启动水泵，以免损坏水泵的轴承。
井下水泵房设备安装 施工方案
一、主要工程量： 安装D85-45×7型水泵3台，配用电机功率为132KW，排水管路系统2趟，选用Φ133×4.5型，吸水管选用Φ159×4.5型无缝钢管。该泵额定流量为85㎡/h，一级额定扬程为45m。正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。二、施工准备 组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。 施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。 施工所用电源直接引自井下变压器，并在泵房安装5只防爆灯，供施工照明。 三、施工方法 （一）设备运输 设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。 阀门、法兰盘、弯头等散件可装1t矿车内，运至现场。 （二）设备安装
先在泵的两头挂上中心线，放入地脚螺栓，使其垂直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。放置底座时，利用中心线找正位置，用水平仪水平垂直2个方向向上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢固。，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7天。 （三）管路配制、闸门安装 待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。 按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。泵、闸门、法兰盘的密封面上的杂物，漆等刮干净，阀体内不允许有杂物，垫片要完好无损。 管路的焊接符合设计求，焊缝均匀，美观，不允许有夹渣、气孔、深度咬边、砂眼等缺陷。 五、劳动力组织 根据本工程情况，组织以下人员可满足本工程施工需要。管理人员：施工负责人1人，工程师1人，安全质量员1人，材料员1人，小计4人。
财富广场中央空调水泵变频节能改造方案 一、概况 财富广场的中央空调主机为2台开利离心式水冷机组，制冷量700USRT，蒸发器流量为423.4M3/H，冷凝器流量为507.6M3/H；空调系统全年制冷平均开机月12个月，夏季每天运行12小时，秋冬季每天运行5小时，年累计运行3000小时。 配套冷冻泵为55KW 2台，流量450 M3/H，扬程32米，采用1用1备的工作方式，已安装了变频（50Hz运行，仅起软启动作用）；配套冷却泵为75KW 2台，流量750 M3/H，扬程28米，采用1用1备的工作方式，目前没有安装变频；多数时间内冷冻泵、冷却泵的进出水温差一般在3-5℃左右。 从初步了解的数据可以看到，该空调系统的设计工况偏离最佳工况点，主机能耗、水泵能耗增大，对冷冻和冷却水泵进行变频节能改造，合理调节水系统流量，使主机运行在最佳工况，保证中央空调系统在制冷负荷变化时，自动跟随、动态调节，可以有效实现系统主机和水泵的整体节能。 二、中央空调系统的设计依据 一般来说，中央空调系统的最大负载能力是按照天气最热，负荷最大的条件来设计的，存在着很大宽裕量，但实际上系统极少在这些极限条件下工作，根据有关资料统计，空调设备97%的时间运行在70%负荷以下波动，所以实际负荷总不能达到满负荷，特别是冷气需求量少的情况下，主机负荷量低，为了保证有较好的运行状态和较高的运行效率，主机能在一定范围根据负载的变化加载和卸载，但与之相配套的冷却水泵和冷冻水泵却仍在高负荷状态下运行，（泵功率是按峰值冷负荷对应水流量的1.2倍选配）这样会带来以下一系列问题： 1.水流量过大使冷水系统进水和回水温差降低，恶化了主机的工作条件、引 起主机热交换效率下降，造成额外的电能损失。 2.由于水泵压力过大，通常都是通过调整管道上的阀门开度来调节冷却水和
目录 1 变频器恒压供水系统简介 (1) 1.1变频恒压供水系统理论分析 (1) 1.1.1变频恒压供水系统节能原理 (1) 1.1.2 变频恒压控制理论模型 (2) 1.2恒压供水控制系统构成 (3) 1.3 变频器恒压供水产生的背景和意义 (3) 2 变频恒压供水系统设计 (5) 2.1 设计任务及要求 (5) 2.2 系统主电路设计 (6) 2.3 系统工作过程 (6) 3 器件的选型及介绍 (8) 3.1 变频器简介 (8) 3.1.1 变频器的基本结构与分类 (8) 3.1.2 变频器的控制方式 (8) 3.2 变频器选型 (9) 3.2.1 变频器的控制方式 (9) 3.2.2 变频器容量的选择 (10) 3.2.3 变频器主电路外围设备选择 (12) 3.3 可编程控制器(PLC) (14) 3.3.1 PLC的定义及特点 (14) 3.3.2 PLC的工作原理 (15) 3.3.3 PLC及压力传感器的选择 (16) 4 PLC编程及变频器参数设置 (17) 4.1 PLC的I/O接线图 (17) 4.2 PLC程序 (17) 4.3 变频器参数的设置 (21) 4.3.1 参数复位 (21)
4.3.2 电机参数设置 (21) 总结 (22) 参考文献 (23)
1 变频器恒压供水系统简介 1.1变频恒压供水系统理论分析 1.1.1变频恒压供水系统节能原理 供水系统的基本特性和工作点扬程特性是以供水系统管路中的阀门开度不 变为前提，表明水泵在某一转速下扬程H与流量Q之间的关系曲线f(Q)，如图1-1 所示。 图1-1供水系统的基本特征 由图可以看出，流量Q越大，扬程H越小。由于在阀门开度和水泵转速都不变的情况下，流量的大小主要取决于用户的用水情况，因此，扬程特性所反映的是扬程H与用水流量Q(u)间的关系。而管阻特性是以水泵的转速不变为前提，表明阀门在某一开度下，扬程H与流量Q之间的关系H J (Qu )。管阻特性反映了水泵的能量用来克服泵系统的水位及压力差、液体在管道中流动阻力的变化规律。由图可知，在同一阀门开度下，扬程H越大，流量Q也越大。由于阀门开度的改变，实际上是改变了在某一扬程下，供水系统向用户的供水能力。因此，管阻特性所反映的是扬程与供水流量Qc之间的关系H f (Qc )。扬程特性曲线和管阻特性曲线的交点，称为供水系统的工作点，如图中A点。在这一点，用户的用水流量Qu和供水系统的供水流量Qc处于平衡状态，供水系统既满足了扬程特性，也符合了管阻特性，系统稳定运行。图1-1供水系统的基本特征。 变频恒压供水系统的供水部分主要由水泵、电动机、管道和阀门等构成。通
F水泵房设备安装 施工方案
一、主要工程量： 安装D85-45X 7型水泵3台，配用电机功率为132KV，排水管路系统2趟，选用①133X型，吸水管选用①159X型无缝钢管。该泵额定流量为85 m2/h，一级额定扬程为45m正常涌水时为1台工作，1 台备用，1 台检修；最大涌水时为2 台工作，1 台备用。 二、施工准备 组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。 施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。 施工所用电源直接引自井下变压器，并在泵房安装5 只防爆灯，供施工照明。 三、施工方法 （一）设备运输设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2 根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。 阀门、法兰盘、弯头等散件可装1t 矿车内，运至现场。 （二）设备安装先在泵的两头挂上中心线，放入地脚螺栓，使其垂 直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。 放置底座时，利用中心线找正位置，用水平仪水平垂直2 个方向向
上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢 固。，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7 天。 （三）管路配制、闸门安装待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。 按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。泵、闸门、法兰盘的密封面上的杂物，漆等刮干净，阀体内不允许有杂物，垫片要完好无损。 管路的焊接符合设计求，焊缝均匀，美观，不允许有夹渣、气孔、深度咬边、砂眼等缺陷。 五、劳动力组织根据本工程情况，组织以下人员可满足本工程施工需要。管理人员：施工负责人1 人，工程师1 人，安全质量员1 人，材料员1 人，小计4 人。 生产班组：班组1人，钳工2人，管工3 人，起重工2人，电工1 人，电焊工2 人，小计11 人。参加本工程施工人员共计15 人。各施工人员在施工负责人的带领下，各司其职，各负其责，保质保量，安全地按预定工期完成施工任务。 六、安全技术措施 1、坚持班前会制度，布置生产任务时，必须同时强调安全措施，克
浅谈水泵变频调速节能 摘要：水泵采用变频调速控制，节能效果显著，具有明显的经济效益和社会效益。本文就变频调速原理、水泵变频调速节能原理和节能效果方面，进行了一定 阐述，供大家参考。 关键词：节能；调速；变频器；水泵 1、引言 随着环境、能源形势的日益严峻，国际、国家的环境、能源政策法规越来越 严厉，近年来国家出台了一系列相关政策，鼓励各企事业单位采用低能耗产品， 采取积极手段进行节能技术改造。 据统计风机、水泵每年耗电量约占全国用电量的31%，占全国工业用电量的40%～45%。这是由于许多风机、水泵的拖动电机处于恒速运转状态，而生产中 的风、水流量要求处于变工况运行；还有许多企业在进行系统设计时，容量选择 得较大，系统匹配不合理，往往是“大马拉小车”，造成大量的能源浪费。因此， 搞好风机、水泵的节能工作，对国民经济的发展具有重要意义。特别是把用挡板 和节流阀调节风量、流量的控制改为转速控制，可节省大量电能。 2、变频调速的原理 交流异步电动机（以下简称电动机）的转速为 式中 n——电动机转速，r/min n0——电动机同步转速，r/min p——电动机极对数 s——转差率 f——电源频率，Hz 因此，电动机的调速可以概括为改变极对数，控制电源频率以及通过改变某 些参数如定子电压、转子电压等使电机转差率s发生变化等几种方式，这样交流 电机就有很多不同的调速方法。其中变频器就是基于改变控制电源频率来对电机 进行调速。 3、水泵变频调速节能原理 在生产中，许多设备的能耗都与电机的转速有关，其中风机、水泵最为突出，这些设备一般都是根据生产中可能出现的最大负荷条件，如最大流量和扬程进行 选择的，但实际生产中所需的流量往往比设计的最大流量小的多，如果所用的电 动机是不能调速的，通常只能通过调节阀门的开度来控制流量其结果在阀门上会 造成很大的能量损耗，如果不用阀门调节，而是让电机调速运行，那么，当需要 的流量减少时，电动机的转数降低，消耗的能量将会明显减少。 图1 水泵的特性曲线 图1为水泵调速时的特性（H－Q）曲线。用阀门控制时，当流量要求从减小到，必须关小阀门。这时阀门的磨擦阻力变大，阻力曲线从移到，扬程则从上升到，运行工况点从A点移到B点。 用调速控制时，当流量要求从减小到（这里=），由于阻力曲线不变，泵的特 性取决于转速。如果把速度从（为工频对应的转速）降到（为频率对应的转速），运行工况点则从A点移到C点，扬程从下降到。 根据离心泵的特性曲线公式：
水泵恒压供水变频器节能改造 叶良禄 提要：变频器传动时要得到与工频电源传动相同的转矩特性，变频器输出电压的基波有效值通常要等于工频电源的有效值。因此，变频器调速改造选型时要充分考虑电动机的负载特性。 摘要论述了水泵恒压供水变频节能改造的原理；变频器的选型要点及容量计算；节电计算及运行效果分析。 关键词变频器电动机改造 一、引言 动能公司供水车间七泵房主要承担着热力车间老区3台锅炉和3台汽机生产用水的供水任务。该系统共有水泵机组两大两小，大水泵机组型号为600S-32，额定流量3170m3/h，扬程32m，转速970r/min，配套功率400kW；配用电机为Y4005-6，额定功率400kW，电压6kV，额定电流46.5A，转速988r/min；小水泵机组型号为350S-44A，额定流量1116m3/h，扬程36m，转速1450r/min，配套功率160kW；配用电机为Y315L1-4，额定功率160kW，电压380V，额定电流289A，转速1485r/min。根据平时用水情况来确定机组的匹配数量和阀门开度，平时开一大一小，系统组管压力偏高有富余，有时只需一台大机，有时需要一大两小，其中一台小机的阀门开度仅为20％左右，系统瘪压情况较严重，压力不稳定。设备振动厉害，给生产带来很多不稳定的因素。系统的给水压力和供水量整年呈现一个动态的变化过程。为此，于2005年初对该系统的两台小机组进行了恒压供水变频节能改造，改造后的供水系统完全满足3台锅炉、3台汽机的生产用水要求，同时节能效果也十分显著。 二、恒压供水变频节能的原理 如图1所示，当水泵工作在曲线②的A点时，其流量与压力分别为Q1、p2，此时水泵所需的功率正比于p2与Q1的乘积。由于工艺要求需减小水量到Q2，通过增加管网管阻，使水泵的工作点移到曲线③上的B点，水压增大到p1，这时水泵所需的功率正比于p1与Q2的乘积，由图可见这种调节方式控制虽然简单，但功率消耗并无减少。
水泵变频运行的特性曲线(一） 1 引言 水泵冷油泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。但其结果却有很多不尽人意的地方,有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。 2 水泵罗茨真空泵变频运行分析的误区 2。1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律Ｑ１／Q２=n1/n２ 扬程比例定律 H１／H2=(n1／ｎ2）2 轴功率比例定律Ｐ1／P2=（n1/ｎ２)３ 并由此得出结论：水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。 以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题: (1) 为什么水泵变频运行时频率在30~3５Hz以上时才出水？ (2) 为什么水泵在不出水时电流和功率极小,一旦出水时电流和功率会有一 个突跳,然后才随着转速的升高而升高？ 2。2 绘制水泵的性能特性曲线和管道阻力曲线 很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示.
图１水泵的特性曲线 图1中，水泵液下排污泵在工频运行的特性曲线为Ｆ1,额定工作点为A，额定流量ＱA，额定扬程ＨA,管网理想阻力曲线R1=Ｋ1Q与流量Q成正比.采用节流调节时的实际管网阻力曲线R2，工作点为Ｂ，流量Q B，扬程ＨB。采用变频调速且没有节流的特性曲线F２,理想工作点为C,流量Q C，扬程H C;这里ＱＢ=Q C。 按图1中所示曲线，要想用调速的方法将流量降到零,必须将变频器的频率也降到零,但这与实际情况是不相符的。实际水泵变频调速时,频率降到30～３５Hz 以下时就不出水了，流量已经降到零。 2．3 变频泵与工频泵并联 变频泵与工频泵并联运行时，由于工频泵出口压力大,变频泵出口压力小,因此怀疑变频泵是否会不出水?是否工频泵的水会向变频泵倒灌？
水泵安装施工方案 一、编制说明 XX广场景观项目，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、设计施工图 2、建筑给水排水设计规范GBJ15-88 3、给排水工程结构设计规范 4、给排水管道施工及验收规范GBJ69-84 GB50268-97 5、《电气装置安装工程低压电器施工及验收规范》 6、《水景喷泉工程技术规程》CECS218-2007 7、《城市绿化工程施工及验收规范》CJJ/T82-99 8、《建筑安装工程施工及验收规范》 9、设备一览表（泵类）》 10、《机械设备安装工程施工及验收通用规范》GB50231-2009 11、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况 新建工程共计282台设备，具体形式见下表： 设备一览表（泵类）
四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: 泵的出厂合格证明书; 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; 泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等; 泵的装箱清单; (2) 设备安装前，技术人员必须认真阅读设备技术文件，了解泵的结构形式、操作条件 等，并对每台泵的安装写出详细的技术交底。 2、施工现场准备 （1）泵安装前,施工现场应具备下列条件: 基础具备安装条件,基础附近的地下工程基本完成,场地平整; 施工运输和消防道路畅通; 施工用的照明、水源及电源已备齐; 安装用的起重运输设备具备使用条件; 泵周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕; 备有必要的消防器材。 （2）泵安装前，检查泵的安装基础的尺寸、位置和标高，确认其符合附表一的要求，基础强度满足安装要求后进行基础交接。 （3）泵安装前应对基础做如下工作: 需要二次灌浆的基础表面,应铲出麻面,麻点深度不小于10 毫米,密度为每平方米
水泵变频调速节能技术 目录 第一节概论 1.1 水泵的要紧功能和用途 1.2 水泵的性能参数 1.3 水泵的性能曲线 1.4 水泵拖动系统的要紧特点 第二节水泵并列运行分析 2.1. 水泵并联运行的一般情况 2.2 如何作出并联水泵的性能曲线（H-Q）或（P-Q） 2.3 当并联泵中的一台进行变速调节时，如何确定并联运行工况点？ 2.4 静扬程（或静压）对调速范围的阻碍。 2.5. 变频泵与工频泵的并联运行分析 2.6. 高性能离心泵群的变频操纵方案 第三节水泵变频调速节能效果的计算方法 3.1 相似抛物线的求法 3.2. 调速范围的确定 3.3. 节能效果的计算
第四节水泵变频调速和液力偶合器调速节能比较 4.1.液力耦合器的工作原理和要紧特性参数 4.2.液力耦合器在风机水泵调速中的节能效果 4.3.风机水泵变频调速和液力耦合器调速对比计算 4.4.液力耦合器调速和变频调速的要紧优缺点比较 4.5.结论
第一节概论 风机与水泵是用于输送流体（气体和液体）的机械设备。风机与水泵的作用是把原动机的机械能或其它能源的能量传递给流体，以实现流体的输送。即流体获得机械能后，除用于克服输送过程中的通流阻力外，还能够实现从低压区输送到高压区，或从低位区输送到高位区。通常用来输送气体的机械设备称为风机（压缩机），而输送液体的机械设备则称为泵。 1.1 水泵的分类 水泵通常按工作原理及结构形式的不同进行分类，能够分为叶片式（又称叶轮式或透平式）、容积式（又称定排量式）和其他类型三大类。叶片式泵又能够分为离心泵、轴流泵、混流泵和漩涡泵；容积式泵又能够分为往复泵和回转泵，往复泵可分为活塞泵、柱塞泵和隔膜泵，而回转泵又可分为齿轮泵、螺杆泵、滑片泵和液环泵。 1.2 水泵的性能参数 水泵的差不多性能参数表示水泵的差不多性能，水泵的差不多性能参数有流量、扬程、轴功率、效率、转速、比转速、必须汽蚀余量或同意吸上真空高度等7个。 （1）流量以字母Q(q v、q m)表示，单位为（升）l/s、m3/s、
1 引言 1.1 本课题的意义 水作为一种能源，是生活中必不可少的，水作为一种可再生资源，同时也是非常脆弱的，这时节约用水就显得非常重要。随着中国经济的飞速发展，大城市里房屋建筑的高度也在迅速的增加，但随之也出现了许多问题，高层住宅供水难就是其中尤为突出的问题。原因是通常，供水系统全天各时段用水量变化较大，如果不及时对供水水量及供水压力进行调节，会使整个供水管网的压力处在波动状态，严重的还会引起管网失压或爆管事故、恶化供水质量。]3[ 传统供水方式主要有：高水塔，高位水箱或增压设备等。它们在不同程度上存在下列许多问题：其设备一次投资费用高，而且必须使水塔高度高于最高层楼用水高度，用压力来提升水量，其结果往往缩短了水泵的使用寿命，还容易造成水的二次污染，造成水电资源的浪费。除此之外传统的供水系统还存在下列问题:1、用水负荷大幅度变化容易引起管网压力的巨幅变化极易造成供水管网的破裂；2、加大了工人的劳动及增加了生产设备维修费用；3、设备的频繁启动产生的大电流易使电网和设备均处于频繁的电流冲击状态，从而使电气设备和机械连接部件的寿命大幅度缩短。]10[在城市供水系统中, 泵的驱动电机绝大部分是交流异步电动机, 其年耗电量约占系统生产成本的80%。目前国内大部分供水企业仍采用传统供水工艺, 即手工操作, 人工监控,经验管理。一般采用调节阀门来满足和适应管网供水压力和需水量的变化，但是用户需水量随时间变化的非常频繁。]9[随着国民经济的迅速发展，能源紧缺问题愈加严重，寻求解决高层建筑供水难的办法迫在眉睫。 对于泵类和风扇负载而言，其功耗与转轴速度的立方根呈正比。当转轴速度降低10%时，气流也减少10%，且能耗减少27%；如果速度降低20%，能耗可降低49%。在工业中应用的离心泵、风扇和鼓风机中，通过使用单片机对电机进行变速控制，取代速度恒定的电机方法，可以节能25%-40%。]5[ 以改善高层住宅用水难为目标，根据城市高层建筑供水系统的实际情况，本系统采用基于恒定管压力的PID 算法对交流电机进行交流变频调速，通过合理配置水泵的工况, 能
